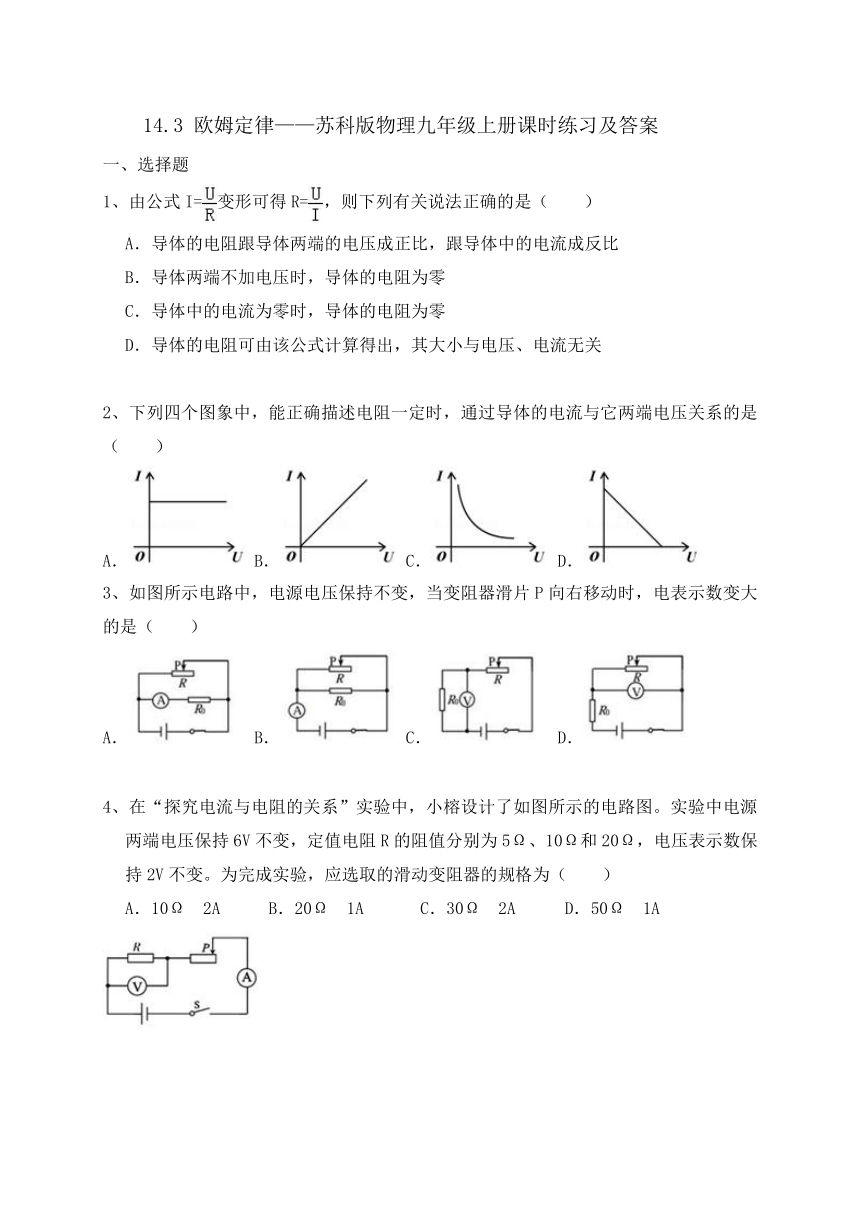

一、选择题
1、由公式I=变形可得R=，则下列有关说法正确的是（　　）
A．导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
B．导体两端不加电压时，导体的电阻为零
C．导体中的电流为零时，导体的电阻为零
D．导体的电阻可由该公式计算得出，其大小与电压、电流无关
2、下列四个图象中，能正确描述电阻一定时，通过导体的电流与它两端电压关系的是（　　）
A．
B．
C．
D．
3、如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（　　）
A．
B．
C．
D．
4、在“探究电流与电阻的关系”实验中，小榕设计了如图所示的电路图。实验中电源两端电压保持6V不变，定值电阻R的阻值分别为5Ω、10Ω和20Ω，电压表示数保持2V不变。为完成实验，应选取的滑动变阻器的规格为（　　）
A．10Ω
2A
B．20Ω
1A
C．30Ω
2A
D．50Ω
1A

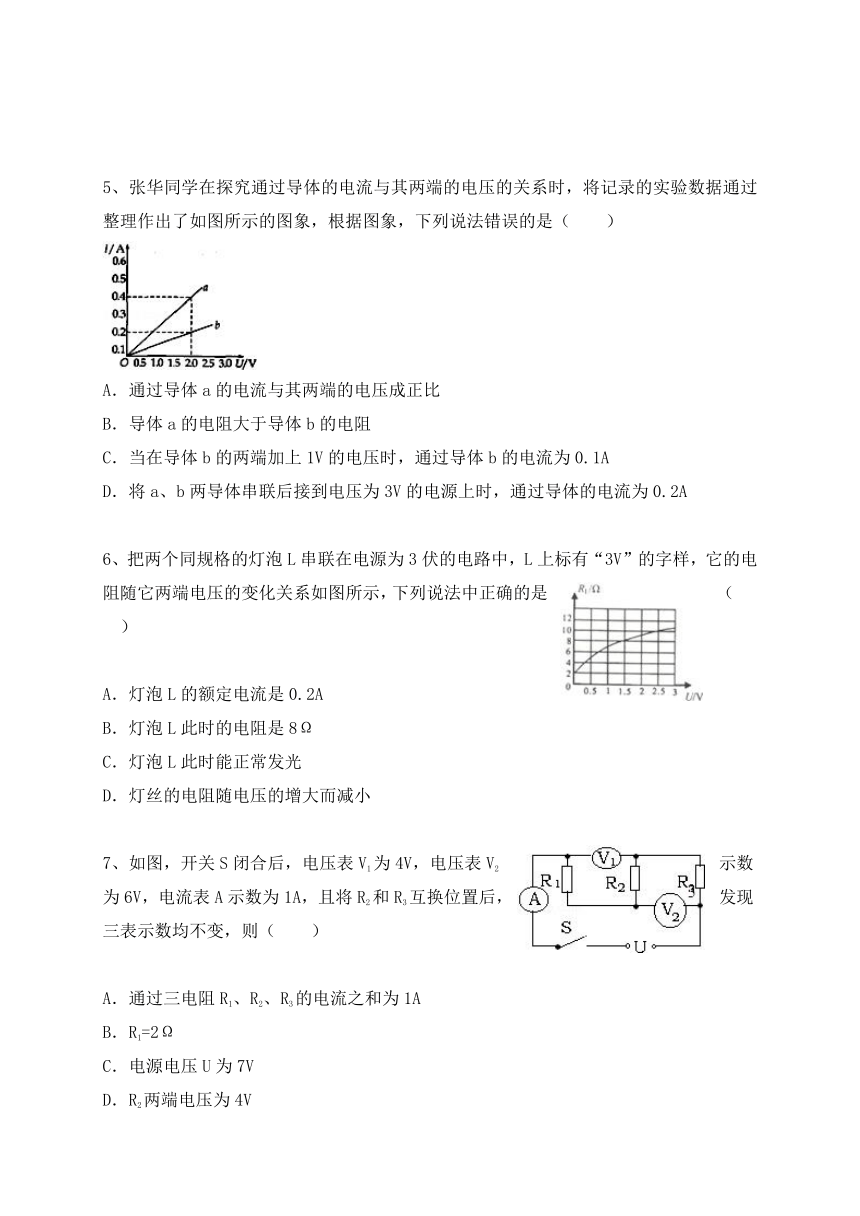

5、张华同学在探究通过导体的电流与其两端的电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（　　）
A．通过导体a的电流与其两端的电压成正比
B．导体a的电阻大于导体b的电阻
C．当在导体b的两端加上1V的电压时，通过导体b的电流为0.1A
D．将a、b两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A
6、把两个同规格的灯泡L串联在电源为3伏的电路中，L上标有“3V”的字样，它的电阻随它两端电压的变化关系如图所示，下列说法中正确的是（　　）
A．灯泡L的额定电流是0.2A
B．灯泡L此时的电阻是8Ω
C．灯泡L此时能正常发光
D．灯丝的电阻随电压的增大而减小
7、如图，开关S闭合后，电压表V1为4V，电压表V2示数为6V，电流表A示数为1A，且将R2和R3互换位置后，发现三表示数均不变，则（　　）
A．通过三电阻R1、R2、R3的电流之和为1A
B．R1=2Ω
C．电源电压U为7V
D．R2两端电压为4V

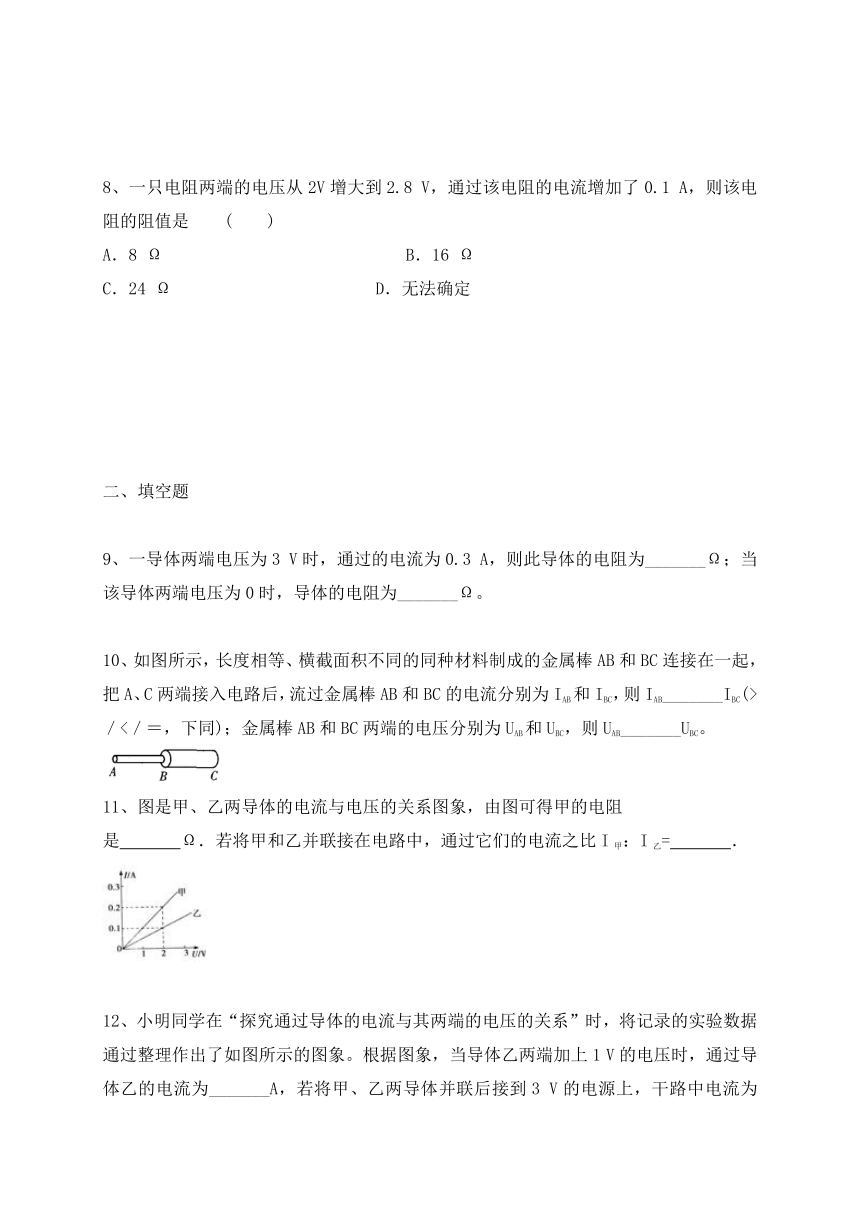

8、一只电阻两端的电压从2V增大到2.8
V，通过该电阻的电流增加了0.1
A，则该电阻的阻值是
(
)
A．8
Ω
B．16
Ω
C．24
Ω
D．无法确定
填空题
9、一导体两端电压为3
V时，通过的电流为0.3
A，则此导体的电阻为_______Ω；当该导体两端电压为0时，导体的电阻为_______Ω。
10、如图所示，长度相等、横截面积不同的同种材料制成的金属棒AB和BC连接在一起，把A、C两端接入电路后，流过金属棒AB和BC的电流分别为IAB和IBC，则IAB_______IBC(>／<／＝，下同)；金属棒AB和BC两端的电压分别为UAB和UBC，则UAB_______UBC。
图是甲、乙两导体的电流与电压的关系图象，由图可得甲的电阻
是　
　Ω．若将甲和乙并联接在电路中，通过它们的电流之比I甲：I乙=　
　．

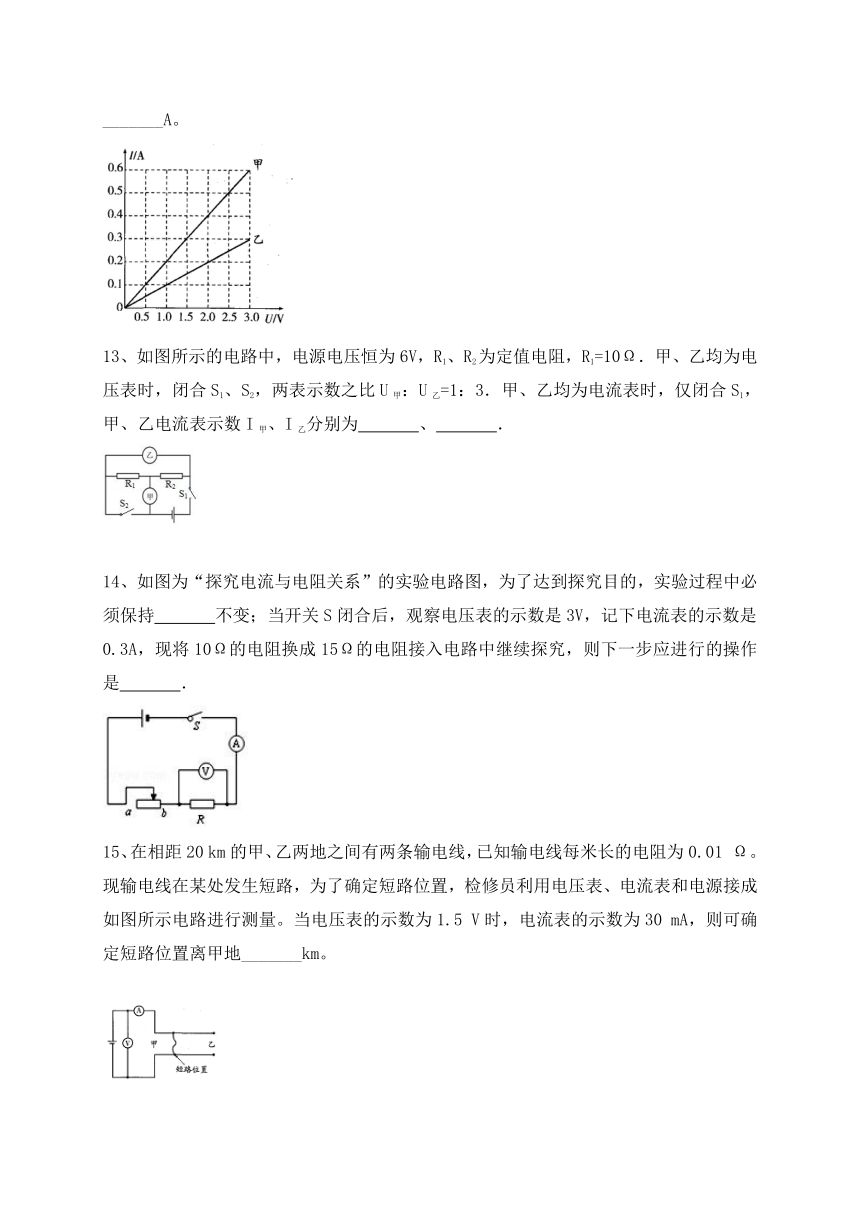

12、小明同学在“探究通过导体的电流与其两端的电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象。根据图象，当导体乙两端加上1
V的电压时，通过导体乙的电流为_______A，若将甲、乙两导体并联后接到3
V的电源上，干路中电流为_______A。
13、如图所示的电路中，电源电压恒为6V，R1、R2为定值电阻，R1=10Ω．甲、乙均为电压表时，闭合S1、S2，两表示数之比U甲：U乙=1：3．甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别为　
　、　
　．
14、如图为“探究电流与电阻关系”的实验电路图，为了达到探究目的，实验过程中必须保持　
　不变；当开关S闭合后，观察电压表的示数是3V，记下电流表的示数是0.3A，现将10Ω的电阻换成15Ω的电阻接入电路中继续探究，则下一步应进行的操作是　
　．
15、在相距20
km的甲、乙两地之间有两条输电线，已知输电线每米长的电阻为0.01
Ω。现输电线在某处发生短路，为了确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行测量。当电压表的示数为1.5
V时，电流表的示数为30
mA，则可确定短路位置离甲地_______km。
16、小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I﹣图象，如图乙所示．分析图象可知，当导体的电阻为　
　Ω时，通过它的电流为
0.4A，此时电阻R的功率为　
　W；当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为　
　．
17、在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U-I坐标中描绘了相对应的坐标点，如图乙所示，电源电压为
V，电阻R1的阻值为
Ω，电阻R2的阻值为
Ω.
18、如图所示电路，电源电压保持不变.闭合开关S，滑动变阻器的滑片P从a端滑到b端的过程中，两个电阻的U-I关系图像如图所示.表示电阻R2的“U-I”关系图像是
(填“甲”或“乙”)，电源电压为
V，滑动变阻器R2的最大阻值为
Ω.
三、实验探究题
19、小明同学在“探究通过导体的电流与电阻的关系”时，他用如图所示的电路进行实验，可供选择的定值电阻分别为2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω.实验中电阻R两端的电压始终保持3V不变，滑动变阻器的规格为“15Ω
1
A”.
(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时接入电路的电阻变大.
(2)闭合开关后，小明发现电流表示数为0，电压表示数很大，故障原因可能是
.
(3)实验中，不能被选用的电阻为
Ω.
(4)保证可用电阻均能正常进行实验，电源电压应该控制在
V至
V之间.
20、小明同学在做“探究电流与电压的关系”实验时，准备了以下器材：干电池（1.5V）两节，电流表（0～0.6A
0～3A）、电压表（0～3V
0～15V）、滑动变阻器（20Ω、2A）、定值电阻（5Ω）、开关各一只、导线若干．根据图甲所示的电路图进行实验．
（1）用笔画线代替导线，按照图甲所示电路，将乙图中的实物图连接完整．
（2）连接电路．闭合开关前，滑动变阻器滑片P应处于　
　（选填“A”或“B”）端．
（3）闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是　
　．
（4）实验过程中，要使电压表示数逐渐变大，滑动变阻器滑片P应向　
　（选填“左”或“右”）移动．
（5）实验过程中，电流表的示数如图丙所示，此时电路中的电流为　
　A．
（6）试验中通过调节滑动变阻器滑片P，测出通过定值电阻R的不同电流和对应的电压值如表所示．老师看后说其中一次是错误的．帮小明分析出错的是第　
　次，原因是　
　．
实验次数
1
2
3
4
5
6
电压U/V
0.5
1.0
1.5
2.0
2.5
3.0
电流I/A
0.1
0.2
0.3
0.4
0.5
0.6
参考答案
1、D
2、B
3、D
4、D
5、B
6、B
7、C
8、A
9、10
10
10、＝
＞
11、10
2:1
12、0.1
0.9
13、0.9A；0.6A
14、电阻R两端电压（或电压表的示数）；向a端调节滑片，使R两端电压为3V保持不变，记下电流表示数．
15、2.5
16、5；0.8；2：1
17、6
10
20
18、甲
12
30
19、
(1)如图所示
(2)R断路
(3)
2.5
(4)
3
4.8
20、
（1）见下图；（2）B；（3）定值电阻断路；（4）左；（5）0.3；（6）1；电压最小应是0.6V，电流为0.12A．
