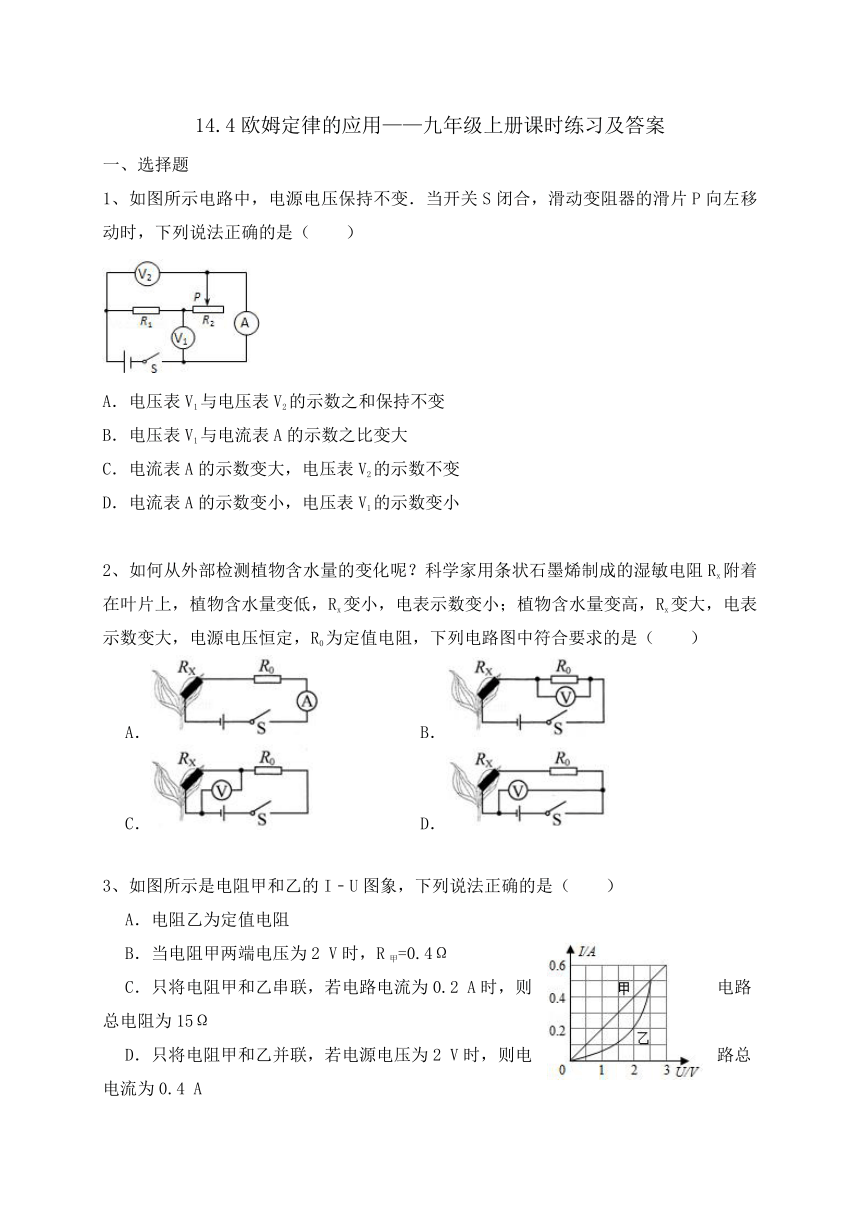

14.4欧姆定律的应用——九年级上册课时练习及答案
选择题
1、如图所示电路中，电源电压保持不变．当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法正确的是（　　）
A．电压表V1与电压表V2的示数之和保持不变
B．电压表V1与电流表A的示数之比变大
C．电流表A的示数变大，电压表V2的示数不变
D．电流表A的示数变小，电压表V1的示数变小
2、如何从外部检测植物含水量的变化呢？科学家用条状石墨烯制成的湿敏电阻Rx附着在叶片上，植物含水量变低，Rx变小，电表示数变小；植物含水量变高，Rx变大，电表示数变大，电源电压恒定，R0为定值电阻，下列电路图中符合要求的是（　　）
A．
B．
C．
D．
3、如图所示是电阻甲和乙的I﹣U图象，下列说法正确的是（　　）
A．电阻乙为定值电阻
B．当电阻甲两端电压为2
V时，R甲=0.4Ω
C．只将电阻甲和乙串联，若电路电流为0.2
A时，则电路总电阻为15Ω
D．只将电阻甲和乙并联，若电源电压为2
V时，则电路总电流为0.4
A
4、如图所示的电路中，电源电压6V保持不变，定值电阻R1阻值为5Ω，滑动变阻器R2的最大阻值为20Ω，当开关S闭合，滑片P由b端向a端移动的过程中，以下说法正确的是（　　）
A．电压表的示数减小，电流表的示数减小
B．电压表示数与电流表的示数之比不变
C．当滑片移到中点时，电压表示数为1V
D．当滑片移到a端时，电流表示数为0.24A
5、如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙=4：1；当开关S1闭合、S2断开，若甲、乙两表均为电流表时，两表的示数之比为（　　）
A．4：3
B．3：2
C．3：4
D．3：l
6、如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（　　）
A．电路中R和R0是并联的
B．油量表是由电流表改装而成的
C．油位越高，流过R的电流越大
D．油位越低，R两端的电压越小
7、甲图是灯泡L和定值电阻R的I﹣U图象，将L和R先后以乙图和丙图两种方式连在同电源上，若乙图中U1：U2=m，丙图中，I1：I2=n，则下述正确的是（　　）
A．m=n
B．m＞n
C．m＜n
D．mn=1
8、探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源（6V）、滑动变阻（20Ω，1A）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若
干，以下说法正确的是（　　）
A．要获得3组实验数据，电压预设值范围可以为1.5V﹣5V
B．要获得3组实验数据，电压预设值范围可以为1V﹣4V
C．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小
D．实验电压预设值为2V．要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器
9、如图甲是某生产流水线上的产品输送及计数装置示意图．其中S为激光源，R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2为定值保护电阻，a、b间接“示波器”（示波器的接入对电路无影响）．水平传送带匀速前进，每当传送带上的产品通过S与R1之间时，射向光敏电阻的光线会被产品挡住．若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图乙所示．已知计数器电路中电源两极间的电压恒为6V，保护电阻R2的阻值为400Ω．则（　　）
A．有光照射时光敏电阻R1的阻值为800Ω
B．有光照射和无光照射时保护电阻R2两端的电压之比为1：2
C．有光照射和无光照射时光敏电阻的阻值之比为1：2
D．每lh通过S与R1之间的产品个数为6000个
10、在图的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U和△I．下列分析正确的是（　　）
A．变大
B．变小
C．不变
D．先变小后变大
二、填空题
11、如图所示，是通过两个定值电阻R1、R2的电流和电压的关系图象。由图可知，当把R1、R2串联在某一电路中时，通过两电阻的电流之比I1：I2=　
　，加在两电阻两端的电压之比U1：U2=　
　，当把R1、R2并联在某一电路中时，通过两电阻的电流之比I1：I2=　
　，加在两电阻两端的电压之比U1：U2=　
　。
12、如图所示的电路中，电源电压保持不变。只闭合开关S1时，R1两端的电压为U1，电压表V1与V2的示数之比为3：2；若只闭合开关S2时，R2两端的电压为U2，电压表V1与V2的示数之比为4：3，则R1与R2的电阻之比为　
　，电压U1与U2之比为　
　。
13、如图是电阻A、B的I﹣U图象。由图可知：B电阻的阻值是　
　Ω；将电阻A、B串联后接入电路，当通过A的电流为0.3A时，A和B两端的总电压是　
　V；将电阻A、B并联后接入某电路，当通过B的电流为0.2A时，A两端的电压是　
　V。
14、如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡L和定值电阻R1的电流与电压关系的图象。当只闭合S1、S2时，电压表示数为2V；当只闭合S2、S3时，电压表示数为4V．则电源电压U=　
　V，R2=　
　Ω。
15、如图甲所示电路，电源电压不变．闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，则可判断电源电压是　　V，定值电阻R的阻值是　　Ω，滑动变阻器的最大阻值为　　Ω．
16、如图所示，电源电压不变，R1=2Ω，R2=3Ω，R3=4Ω．只闭合S，电流表A1、A2示数之比为　　，电压表V1、V2示数之比为　　．再闭合S1、S2，电流表A1、A2示数之比为　　，电压表V1、V2示数之比为　　．
17、如图所示为一种人体秤的工作原理示意图，电源电压恒定不变．体重显示表是由电流表改装而成，定值电阻R0起保护电路作用，其电阻值为10Ω，在人体秤上不施加力时滑片P在电阻R的最上端，施加的力最大时滑片P移至电阻R的最下端，该人体秤测量范围0～100kg，电路中电流变化范围0.1～0.6A，则电源电压为　　V，滑动变阻器的最大值为　　Ω．
18、如图所示，电阻R1标有“6Ω
lA”，R2标有“3Ω
1.2A”，电流表A1、A2的量程均为0～3A，电压表量程0～15V，在a、b间接入电压可调的直流电源．闭合开关s后，为保证R1、R2均不损坏，则允许加的最大电源电压是　　，通过电流表A1的电流不得超过　　．
两个标有“5
Ω
1
A”和“10
Ω
0.6
A”的定值电阻，将它们串联起来使用时，
等效电阻为
Ω，电源电压最多为
V;若将它们并联时，干路电流最大
是
A.
20、如图所示，闭合电键S，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数范围是1.0～2.0A，电压表的示数范围是7.2～2.4V，则电路中定值电阻R0为　
　Ω，电源电压为　
　V．
三、实验探究题
21、如图所示，小明进行“伏安法测量电阻”的实验：
（1）请帮助小明根据电路图甲将实物电路乙连接完整（导线不能交叉）
（2）电路连接好后，当小明准备闭合开关开始实验时，滑动变阻器的滑片应该滑到　
　（选填“A”或“B”）端。
（3）小明闭合开关，并调节滑动变阻器，发现电流表没有示数，但电压表有示数且无变化，则电路原因可能是　
　。
（4）小明排除故障后，调节滑动变阻器，当电压表读数为2.6V时，电流表的示数如图丙所示，则该定值电阻的阻值是　
　。
（5）小明还想探究电流与电阻的关系，请你帮助小明设计数据记录表格。
22、小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω
1A”，连接电路如图甲所示。
（1）如图甲是小红同学连接的实物电路图。图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确（注意不能与其它导线交叉）。
（2）改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_____。（只有灯泡或滑动变阻器发生故障）
（3）排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图象如图乙所示，则灯泡正常发光时的电阻为_____Ω（保留一位小数）。向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值△_____滑动变阻器变化的阻值△（选填“大于”、“小于”或“等于”）。
（4）小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为=4V．接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_____（选填“左”或“右”）移动。在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为．为完成四次探究，小红设计了如下方案，你认为不可行的一项是_____。（2分）
A．如果只更换电源，则更换的电源电压范围是4～8V
B．如果只调整电压表的示数，则应该控制电压表示数的范围为4.5～9V
C．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4A
D．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω
（5）实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源（电压恒定不变），并设计了如图丙所示的电路，请你将他的实验步骤补充完整（已知定值电阻的阻值为）
①将滑动变阻器滑片P移到最右端，闭合开关，记录此时电流表示数为；
②再将滑动变阻器滑片P移到_____，记录此时电流表示数为；
③滑动变阻器的最大阻值=_____（用测出的物理量和已知量的字母表示）。
23、如图甲所示是小明“探究电流与电压、电阻的关系”的实验电路图。选用的实验器材是：电源（3V）、电流表（0～0.6A）、电压表（0～3V），定值电阻R1＝5Ω、R2＝10Ω、R3＝20Ω，滑动变阻器（40Ω
2A）、开关、导线若干。
（1）探究电流与电压关系：
①探究电流与电压的关系时，要保持________不变，采用的科学方法是________；
②小明在实验中进行多组数据测量的目的是什么？_____
___。
③小明选用5Ω和10Ω的两只电阻分别进行实验后，由实验数据画出的图象如图乙所示，其中M图象对应的是哪只电阻？由M图象得到的实验结论是什么？_______
。
（2）探究电流与电阻的关系：
①小明在实验中，首先确定一个保持不变的电压值U，当AB间的电阻R由5Ω换成10Ω时，闭合开关，应将滑动变阻器的滑片向________（选填“a”或“b”）移动，才能使电压表示数变为U；
②当AB间换接20Ω的电阻时，小明无论怎样移动滑动变阻器的滑片，电压表的示数都无法达到U。请你告诉他，为完成实验，U的取值范围是________。
参考答案
1、C
2、C
3、C
4、B
5、C
6、C
7、B
8、C
9、D
10、C
11、1：1；
1：3；
3：1；
1：1
12、2：3
8：9
13、10
4.5
2.0
14、8
5
15、9
6
12
16、1：1；
1：3；
3：5；
1：1
17、6
50
18、3.6V
1.8A
19、15
9
1.5
20、4.8
12
21、（1）见下图；（2）B；（3）电阻Rx断路；（4）10Ω；（5）见上表格。
物理量
实验次数
电压（U/V）
电阻（R/Ω）
电流（I/A）
1
2
3
22、（1）略；（2）滑动变阻器断路；（3）12.7；?于；（4）左；C；
（5）②a；
③I2-I1/I1R0
23、（1）电阻；控制变量法；为了寻找普遍规律；M图象对应的是5Ω电阻；电阻一定时，通过导体的电流与导体两端的电压成正比
（2）b；1V-3V
