2020年秋季人教版九年级全一册物理20.3电磁铁 电磁继电器同步测试(word版 带答案)

20.3
电磁铁
电磁继电器

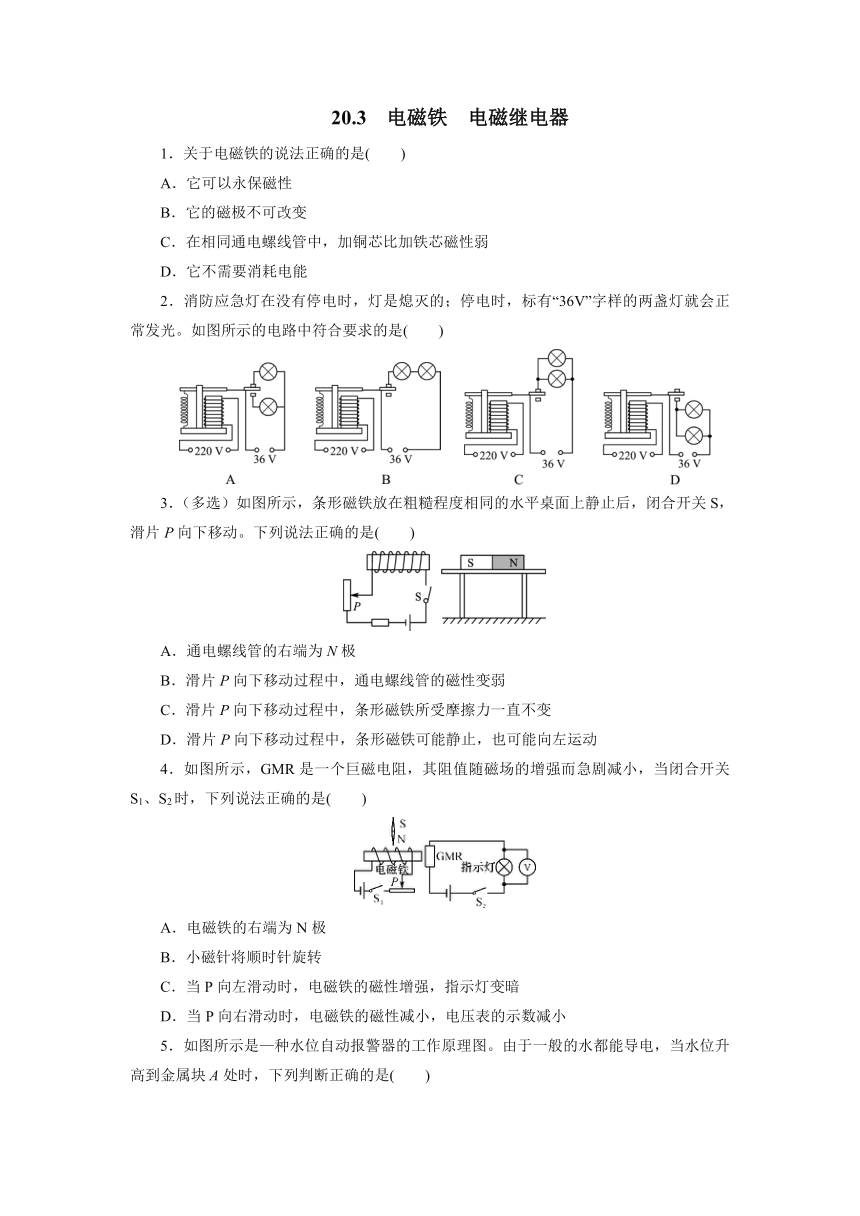

1．关于电磁铁的说法正确的是(
)
A．它可以永保磁性
B．它的磁极不可改变
C．在相同通电螺线管中，加铜芯比加铁芯磁性弱
D．它不需要消耗电能
2．消防应急灯在没有停电时，灯是熄灭的；停电时，标有“36V”字样的两盏灯就会正常发光。如图所示的电路中符合要求的是(
)
3．（多选）如图所示，条形磁铁放在粗糙程度相同的水平桌面上静止后，闭合开关S，滑片P向下移动。下列说法正确的是(
)
A．通电螺线管的右端为N极
B．滑片P向下移动过程中，通电螺线管的磁性变弱
C．滑片P向下移动过程中，条形磁铁所受摩擦力一直不变
D．滑片P向下移动过程中，条形磁铁可能静止，也可能向左运动
4．如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是(
)
A．电磁铁的右端为N极
B．小磁针将顺时针旋转
C．当P向左滑动时，电磁铁的磁性增强，指示灯变暗
D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小

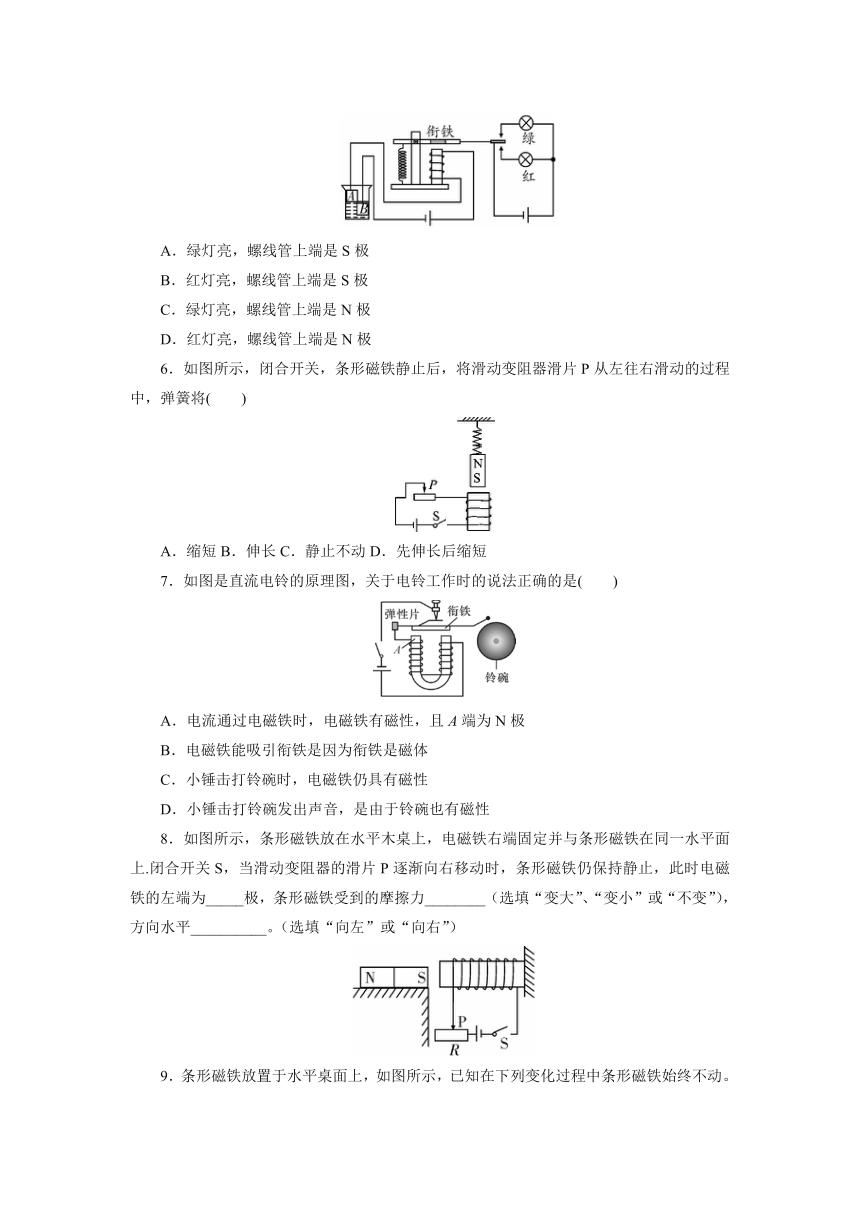

5．如图所示是—种水位自动报警器的工作原理图。由于一般的水都能导电，当水位升高到金属块A处时，下列判断正确的是(
)
A．绿灯亮，螺线管上端是S极
B．红灯亮，螺线管上端是S极
C．绿灯亮，螺线管上端是N极
D．红灯亮，螺线管上端是N极
6．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将(
)
A．缩短B．伸长C．静止不动D．先伸长后缩短
7．如图是直流电铃的原理图，关于电铃工作时的说法正确的是(
)
A．电流通过电磁铁时，电磁铁有磁性，且A端为N极
B．电磁铁能吸引衔铁是因为衔铁是磁体
C．小锤击打铃碗时，电磁铁仍具有磁性
D．小锤击打铃碗发出声音，是由于铃碗也有磁性
8．如图所示，条形磁铁放在水平木桌上，电磁铁右端固定并与条形磁铁在同一水平面上.闭合开关S，当滑动变阻器的滑片P逐渐向右移动时，条形磁铁仍保持静止，此时电磁铁的左端为_____极，条形磁铁受到的摩擦力________（选填“变大”、“变小”或“不变”），方向水平__________。（选填“向左”或“向右”）

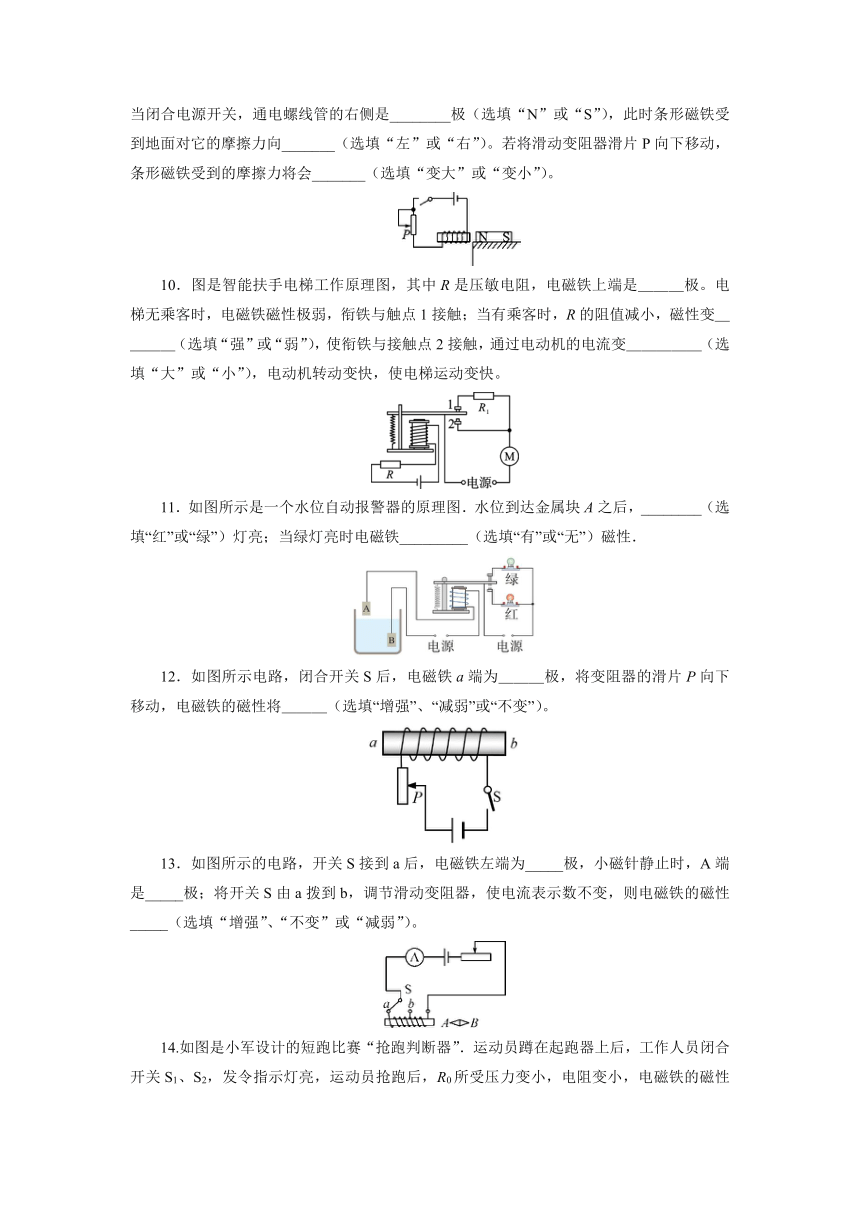

9．条形磁铁放置于水平桌面上，如图所示，已知在下列变化过程中条形磁铁始终不动。当闭合电源开关，通电螺线管的右侧是________极（选填“N”或“S”），此时条形磁铁受到地面对它的摩擦力向_______（选填“左”或“右”）。若将滑动变阻器滑片P向下移动，条形磁铁受到的摩擦力将会_______（选填“变大”或“变小”）。
10．图是智能扶手电梯工作原理图，其中R是压敏电阻，电磁铁上端是＿＿＿极。电梯无乘客时，电磁铁磁性极弱，衔铁与触点1接触；当有乘客时，R的阻值减小，磁性变＿＿＿＿（选填“强”或“弱”），使衔铁与接触点2接触，通过电动机的电流变＿＿＿＿＿（选填“大”或“小”），电动机转动变快，使电梯运动变快。
11．如图所示是一个水位自动报警器的原理图．水位到达金属块A之后，________（选填“红”或“绿”）灯亮；当绿灯亮时电磁铁_________（选填“有”或“无”）磁性．
12．如图所示电路，闭合开关S后，电磁铁a端为＿＿＿极，将变阻器的滑片P向下移动，电磁铁的磁性将＿＿＿（选填“增强”、“减弱”或“不变”）。
13．如图所示的电路，开关S接到a后，电磁铁左端为_____极，小磁针静止时，A端是_____极；将开关S由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性_____（选填“增强”、“不变”或“减弱”）。
14.如图是小军设计的短跑比赛“抢跑判断器”．运动员蹲在起跑器上后，工作人员闭合开关S1、S2，发令指示灯亮，运动员抢跑后，R0所受压力变小，电阻变小，电磁铁的磁性________(选填“增强”或“减弱”)，其上端的________(选填“N”或“S”)极将衔铁吸下，抢跑指示灯________(选填“L1”或“L2”)亮，判定运动员抢跑．
15．(2020·荆门)如图所示的电路中，当开关S拨到a后，电磁铁左端为____极，小磁针静止时，B端是____极；当开关S由a拨到b，调节滑动变动器，使电流表的示数仍保持不变，则电磁铁的磁性____(填“增强”“不变”或“减弱”)．
16．如图是一种单元防盗门门锁的原理图．其工作过程是：当有人在楼下按门铃叫门时，楼上的人闭合开关，门锁上的电磁铁通电____衔铁，衔铁脱离门扣，这时来人拉开门，进入楼内．在关门时，开关是断开的，衔铁在____作用下，合入门扣.
17．在“探究影响电磁铁磁性强弱的因素”的实验中，电源电压恒定，大、小铁钉各自完全相同，进行如图所示的甲、乙、丙三次实验。甲图中大铁钉的N极是＿＿＿＿（选填“钉尖”或“钉帽”）。通过观察甲、乙两次实验现象，得出的结论是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；通过观察丙图实验现象得出的结论是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。将甲图中的小铁钉换成小钢钉进行实验，断开开关后，发现的有趣的实验现象是＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
18．图甲为热敏电阻的R—t图像，图乙为用此热敏电阻R和电磁继电器组成的一个简单恒温箱温控电路（U为恒压电源），继电器线圈的电阻为150Ω，图中的“电源”是恒温箱加热器的电源．当线圈中的电流大于或等于20mA时，衔铁被吸合，加热器停止工作，实现温控．
（1）恒温箱内的加热器应接在＿＿＿＿（选填“A、B”或“C、D”）端．
（2）要实现对50℃~100℃之间任一温度的控制，该装置恒压电源U至少为＿＿＿V；若恒压电源U为6V，则滑动变阻器R′的最大阻值至少为＿＿＿＿Ω．
19．如图，是一种温度自动报警器原理示意图，当环境温度低于设定的警戒温度时，灯亮，电铃不响。当环境温度达到警戒温度值时，灯不亮电铃响，发出报警信号。在图中的虚线框内填入相应的电路元件符号并补全电路；②标出通电螺线管的N极。
参考答案
1．C
2．C
3.AD
4.D
5.D
6.B
7.A
8.N
变大
向左
9.S
右变大
10.S
强
大
11.红
无
12.N
减弱
13.S
S
减弱
14.
增强　N　L2　
15．S
减弱
16．吸引
弹簧(或弹力)
17.钉帽线圈匝数一定时，通过的电流越大，电磁铁磁性越强通过的电流一定时，线圈的匝数越多，电磁铁磁性越强有部分小钢钉在大铁钉上没有掉下来（有部分小钢钉从大铁钉上掉下来）
18.（1）A、B
（2）4.8
100
19.
