2020年秋季人教版九年级全一册物理20.4电动机同步测试(word版 带答案)

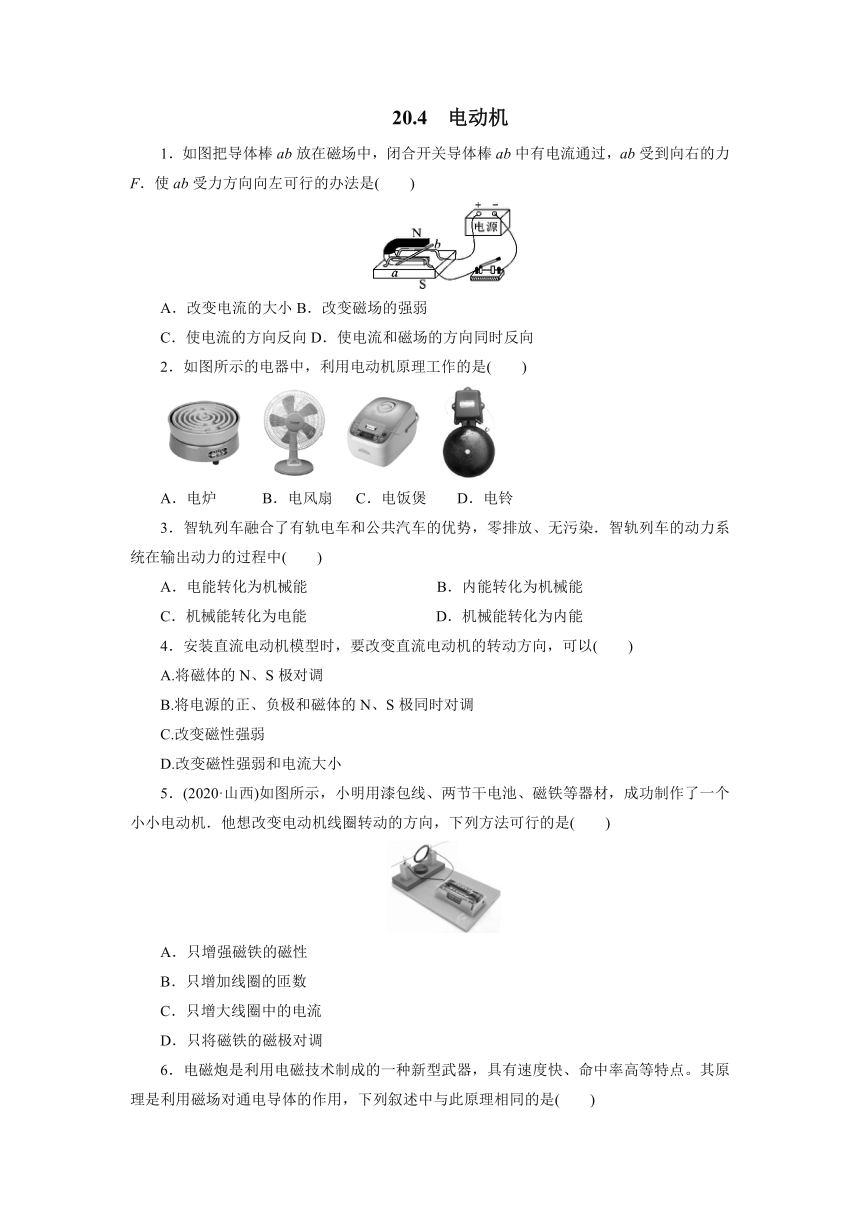

20.4
电动机
1．如图把导体棒ab放在磁场中，闭合开关导体棒ab中有电流通过，ab受到向右的力F．使ab受力方向向左可行的办法是(
)
A．改变电流的大小B．改变磁场的强弱
C．使电流的方向反向D．使电流和磁场的方向同时反向
2．如图所示的电器中，利用电动机原理工作的是(
)
A．电炉　
B．电风扇　
C．电饭煲　　D．电铃
3．智轨列车融合了有轨电车和公共汽车的优势，零排放、无污染．智轨列车的动力系统在输出动力的过程中(
)
A．电能转化为机械能
B．内能转化为机械能
C．机械能转化为电能
D．机械能转化为内能
4．安装直流电动机模型时，要改变直流电动机的转动方向，可以(
)
A.将磁体的N、S极对调
B.将电源的正、负极和磁体的N、S极同时对调
C.改变磁性强弱
D.改变磁性强弱和电流大小
5．(2020·山西)如图所示，小明用漆包线、两节干电池、磁铁等器材，成功制作了一个小小电动机．他想改变电动机线圈转动的方向，下列方法可行的是(
)
A．只增强磁铁的磁性
B．只增加线圈的匝数
C．只增大线圈中的电流
D．只将磁铁的磁极对调
6．电磁炮是利用电磁技术制成的一种新型武器，具有速度快、命中率高等特点。其原理是利用磁场对通电导体的作用，下列叙述中与此原理相同的是(
)

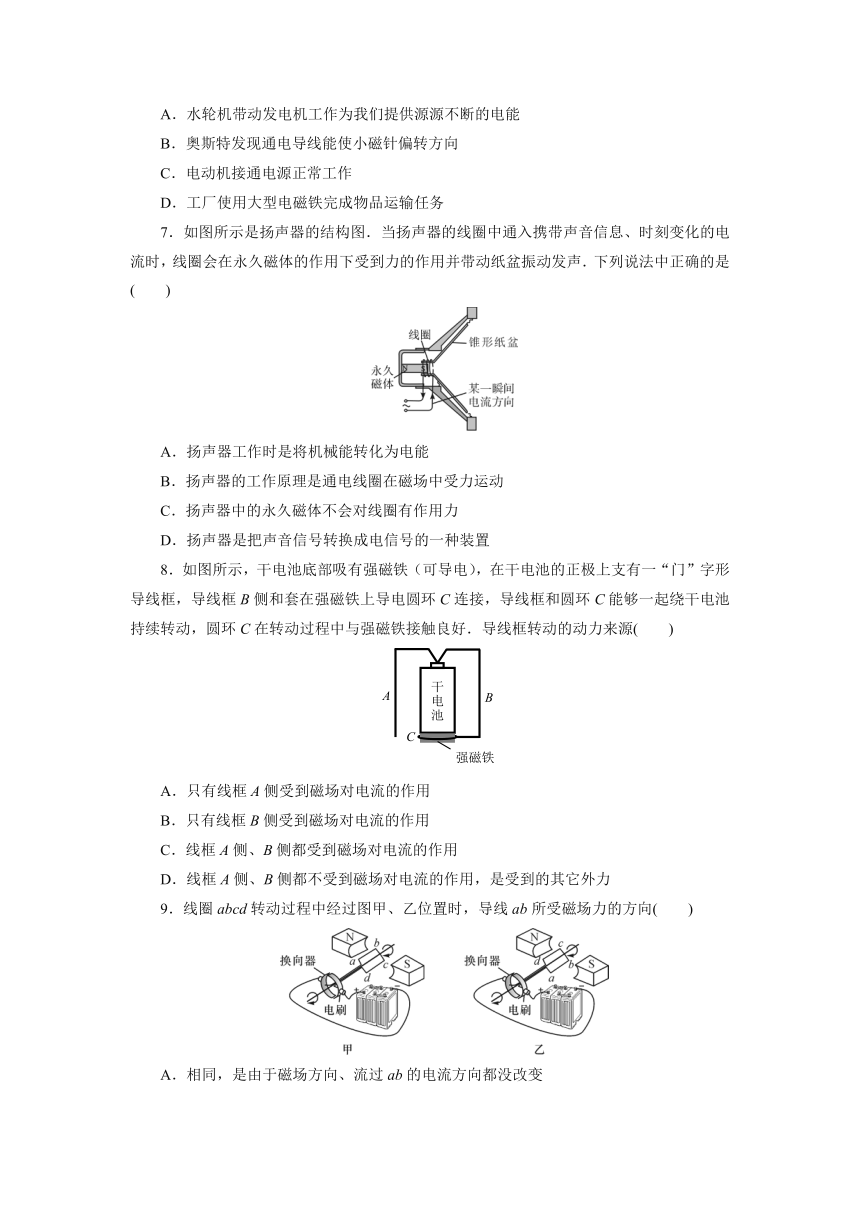

A．水轮机带动发电机工作为我们提供源源不断的电能
B．奥斯特发现通电导线能使小磁针偏转方向
C．电动机接通电源正常工作
D．工厂使用大型电磁铁完成物品运输任务
7．如图所示是扬声器的结构图．当扬声器的线圈中通入携带声音信息、时刻变化的电流时，线圈会在永久磁体的作用下受到力的作用并带动纸盆振动发声．下列说法中正确的是(
)
A．扬声器工作时是将机械能转化为电能
B．扬声器的工作原理是通电线圈在磁场中受力运动
C．扬声器中的永久磁体不会对线圈有作用力
D．扬声器是把声音信号转换成电信号的一种装置
8．如图所示，干电池底部吸有强磁铁（可导电），在干电池的正极上支有一“门”字形导线框，导线框B侧和套在强磁铁上导电圆环C连接，导线框和圆环C能够一起绕干电池持续转动，圆环C在转动过程中与强磁铁接触良好．导线框转动的动力来源(
)
A．只有线框A侧受到磁场对电流的作用
B．只有线框B侧受到磁场对电流的作用
C．线框A侧、B侧都受到磁场对电流的作用
D．线框A侧、B侧都不受到磁场对电流的作用，是受到的其它外力
9．线圈abcd转动过程中经过图甲、乙位置时，导线ab所受磁场力的方向(
)
A．相同，是由于磁场方向、流过ab的电流方向都没改变
B．相同，是由于磁场方向、流过ab的电流方向都改变了
C．相反，是由于流过ab的电流方向相反了
D．相反，是由于磁场方向相反了
10．如图是探究“通电导线在磁场中受力”的实验装置。瞬间接通电路，原来静止的导线ab向右运动。要使导线ab向左运动，可行的措施是(
)
A．将磁体的N、S极对调
B．增大电源电压
C．换用磁性更强的磁体
D．将磁体的N、S极对调，同时改变电流的方向
11．如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转．线圈中的电流越大，指针偏转角度越大，关于该现象，下列说法中正确的是(
)
A．电铃的工作原理与该表的工作原理相同
B．电流表中的线圈可以用超导体材料制作
C．该装置中没有磁体，通电后指针依然能偏转
D．线圈中有电流通过时，把机械能转化为电能
12．在物理学中，用表示电流的方向垂直于纸面向里，用表示电流的方向垂直于纸面向外．如图所示，直导体在磁场中受到一个既跟电流方向垂直，又跟磁感线方向垂直的水平向左的磁场力F，选项的四种情况中，通电导体b受到的磁场力方向水平向左的是(
)
　
13．如图，闭合开关后，轨道上的金属杆ab将向＿＿＿＿移动（选填“左”或“右”）通电后金属杆运动起来，此过程中能量的转化是＿＿＿＿。
14．如图，这是＿＿＿＿＿（选填“发电机”、“电动机”）原理图，若将图中的磁体的S极和N极交换位置，其他保持不变，则线圈ab边所受力的方向＿＿＿＿＿。（选填“改变”、“不改变”、“可能变也可能不变”）
15．扬声器是把电信号转化成_____________信号的一种装置，它的原理跟_____________（填“电动机”或“发电机”）原理相似。
16．如图所示的直流电动机模型，把线圈两端导线的漆按图中方法刮去，通电后线圈能否连续转动？＿＿＿．如果通过线圈的电流变大，线圈的转动速度将变＿＿＿．如果改变线圈中的电流方向，线圈的转动方向将＿＿＿．
17．在探究“电动机为什么会转动”的实验中：
（1）我们首先想到的是磁体间发生相互作用是因为一个磁体放在了另一个磁体的磁场中，那么通电导体周围也存在____________，磁体会对通电导体产生力的作用吗?
（2）如图所示，将一根导体ab置于蹄形磁铁的两极之间，未闭合开关前，导体_________，闭合开关后，导体___________，说明磁场对_________导体有力的作用。
（3）断开开关，将图中磁铁的N、S极对调，再闭合开关，会发现导体ab的运动方向与对调前的运动方向___________，说明通电导体在磁场中的受力方向与__________有关。
（4）断开开关，将图中电源的正、负极对调，再闭合开关，会发现导体ab的运动方向与对调前的运动方向，说明通电导体在磁场中的受力方向与_________有关。
（5）如果同时改变磁场方向和电流方向，_________确定受力方向与磁场方向或电流方向是否有关（填“能”或“不能”）。
18．如图所示，导体AB棒放在处于蹄形磁体磁场中的水平金属轨道上．
(
S
A
B
)
（1）接通电源，这时会看到导体AB运动起来，这表明________有力的作用．
（2）保持磁场方向不变，改变导体AB中的电流方向，导体AB的运动方向______（不变/改变）．
（3）通电后导体AB运动的过程，是把______能转化为______能的过程．
参考答案
1．C
2．B
3.A
4.A
5.D
6.C
7.B
8.B
9.C
10.A
11.B
12.C
13.右
电能转化为机械能
14.电动机
改变
15.声
电动机
16.能
大
改变
17.（1）磁场（2）静止转动通电（3）相反磁场方向（4）相反电流方向（5）不能
18.（1）磁场对通电导体（2）改变（3）电机械
