2020年秋季人教版九年级物理19.2家庭电路中电流过大的原因同步测试(word版 带答案)

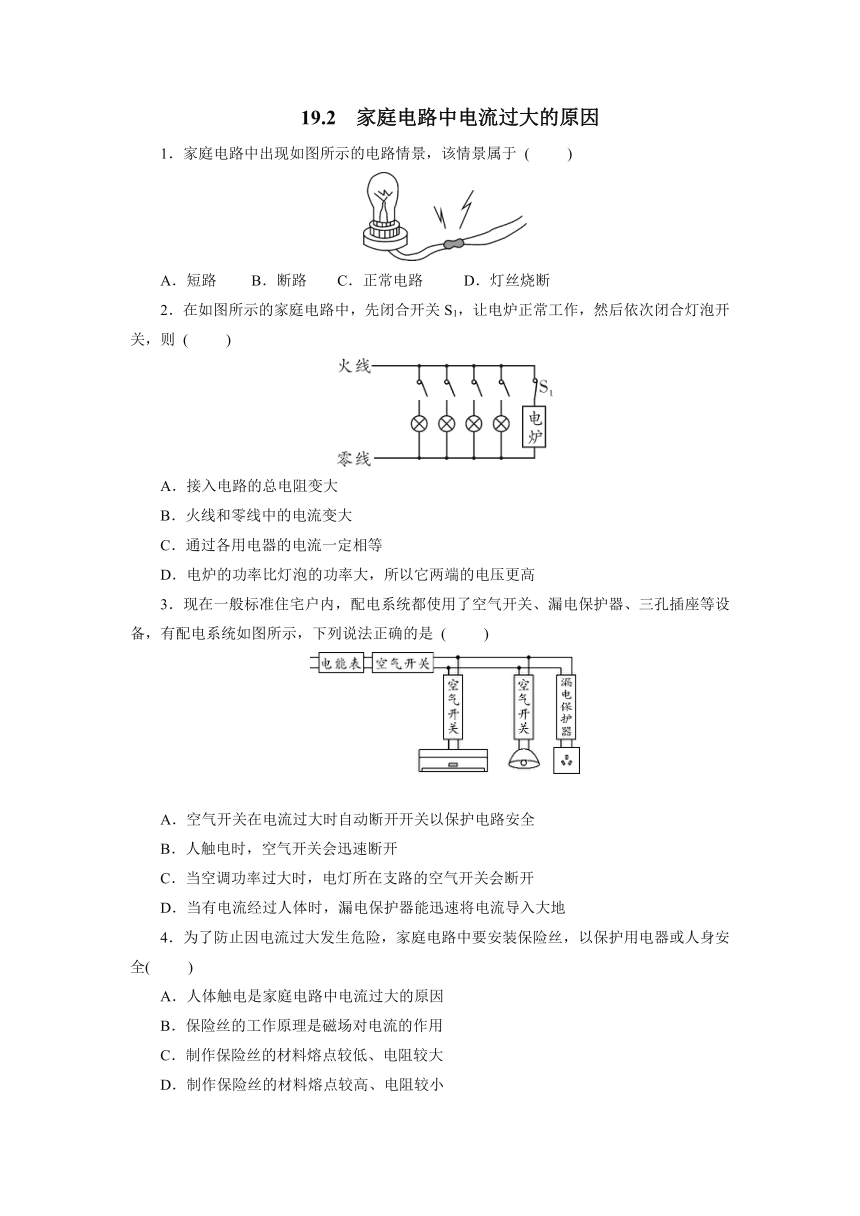

19.2
家庭电路中电流过大的原因
1．家庭电路中出现如图所示的电路情景，该情景属于
(　
　)
A．短路
B．断路
C．正常电路
D．灯丝烧断
2．在如图所示的家庭电路中，先闭合开关S1，让电炉正常工作，然后依次闭合灯泡开关，则
(　
　)
A．接入电路的总电阻变大
B．火线和零线中的电流变大
C．通过各用电器的电流一定相等
D．电炉的功率比灯泡的功率大，所以它两端的电压更高
3．现在一般标准住宅户内，配电系统都使用了空气开关、漏电保护器、三孔插座等设备，有配电系统如图所示，下列说法正确的是
(　
　)
A．空气开关在电流过大时自动断开开关以保护电路安全
B．人触电时，空气开关会迅速断开
C．当空调功率过大时，电灯所在支路的空气开关会断开
D．当有电流经过人体时，漏电保护器能迅速将电流导入大地
4．为了防止因电流过大发生危险，家庭电路中要安装保险丝，以保护用电器或人身安全(　
　)
A．人体触电是家庭电路中电流过大的原因
B．保险丝的工作原理是磁场对电流的作用
C．制作保险丝的材料熔点较低、电阻较大
D．制作保险丝的材料熔点较高、电阻较小

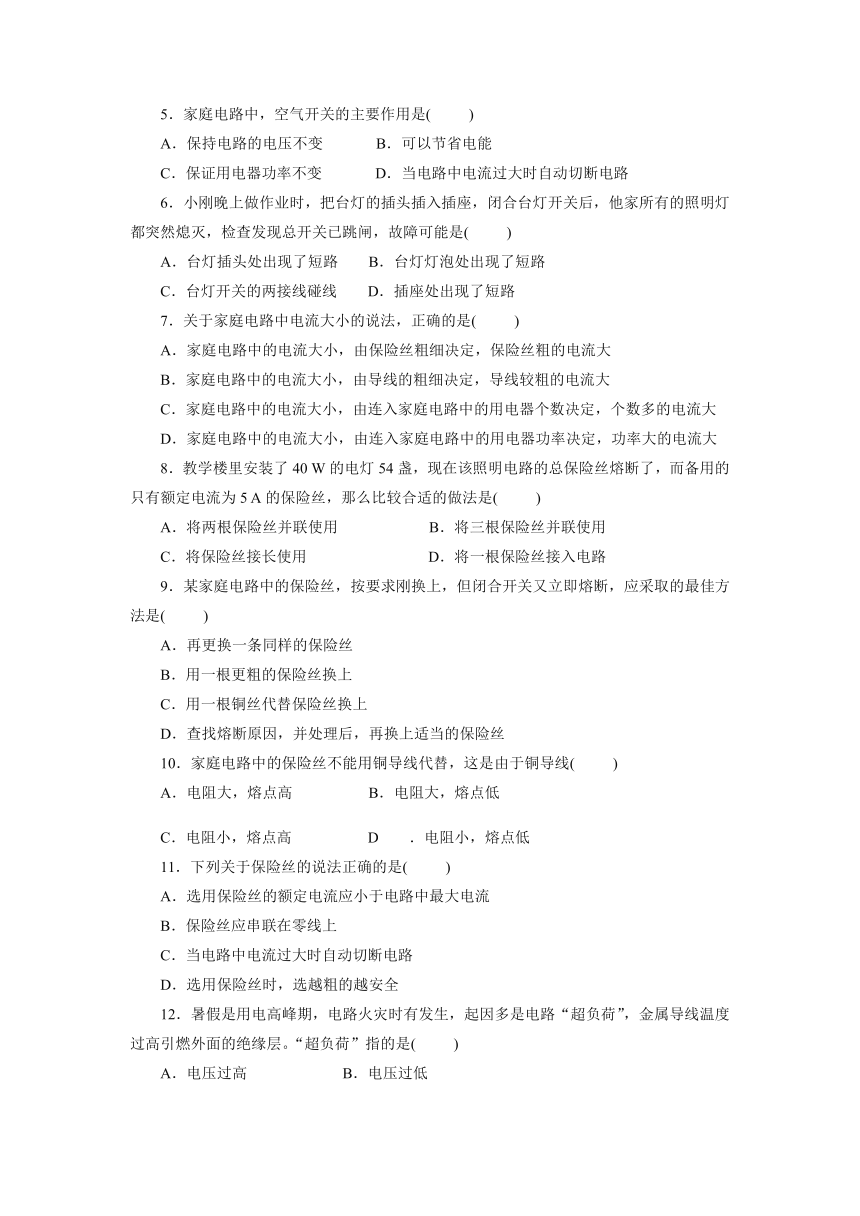

5．家庭电路中，空气开关的主要作用是(　
　)
A．保持电路的电压不变
B．可以节省电能
C．保证用电器功率不变
D．当电路中电流过大时自动切断电路
6．小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是(　
　)
A．台灯插头处出现了短路
B．台灯灯泡处出现了短路
C．台灯开关的两接线碰线
D．插座处出现了短路
7．关于家庭电路中电流大小的说法，正确的是(　
　)
A．家庭电路中的电流大小，由保险丝粗细决定，保险丝粗的电流大
B．家庭电路中的电流大小，由导线的粗细决定，导线较粗的电流大
C．家庭电路中的电流大小，由连入家庭电路中的用电器个数决定，个数多的电流大
D．家庭电路中的电流大小，由连入家庭电路中的用电器功率决定，功率大的电流大
8．教学楼里安装了40
W的电灯54盏，现在该照明电路的总保险丝熔断了，而备用的只有额定电流为5
A的保险丝，那么比较合适的做法是(　
　)
A．将两根保险丝并联使用
B．将三根保险丝并联使用
C．将保险丝接长使用
D．将一根保险丝接入电路
9．某家庭电路中的保险丝，按要求刚换上，但闭合开关又立即熔断，应采取的最佳方法是(　
　)
A．再更换一条同样的保险丝
B．用一根更粗的保险丝换上
C．用一根铜丝代替保险丝换上
D．查找熔断原因，并处理后，再换上适当的保险丝
10．家庭电路中的保险丝不能用铜导线代替，这是由于铜导线(　
　)
A．电阻大，熔点高
B．电阻大，熔点低
C．电阻小，熔点高
D．电阻小，熔点低
11．下列关于保险丝的说法正确的是(　
　)
A．选用保险丝的额定电流应小于电路中最大电流
B．保险丝应串联在零线上
C．当电路中电流过大时自动切断电路
D．选用保险丝时，选越粗的越安全
12．暑假是用电高峰期，电路火灾时有发生，起因多是电路“超负荷”，金属导线温度过高引燃外面的绝缘层。“超负荷”指的是(　
　)
A．电压过高
B．电压过低
C．电阻过大
D．总功率过大
13．学生宿舍楼的保险丝熔断了，下列说法正确的是
(　
　)
A．立即换上与原来相同的保险丝
B．排除故障后，换上与原来相同的保险丝
C．排除故障后，换上较粗的保险丝
D．排除故障后，可以用铁丝代替
14．在家庭电路中常常发生：在台灯插头插入插座后，闭合台灯开关，室内其他电灯熄灭，保险丝熔断；有时在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断。引起这两种故障的最大可能是
(　
　)
A．前者是插座短路，后者是灯泡短路
B．前者是灯泡短路，后者是插头短路
C．两者都是插座短路
D．两者都是插头短路
15．下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是
(　
　)
A．开关中的两个线头相碰
B．双孔插座中的两个线头相碰
C．灯泡灯丝断了
D．插头和插座接触不良
16．在家庭电路中，各用电器之间是____(填“串联”或“并联”)连接的．星期天小天在家里开着空调上网查资料，当妈妈把空调插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是空调插头内部____，也可能是
．
17．如图所示是家庭电路中造成电线燃烧的两种常见情况，其中____图所示的情况是总功率过大，____图所示的情况是短路．(填“甲”或“乙”)
　　　
甲　　　　　　　　　　　　乙
18．如图所示，A为一根5
A的保险丝，B、C均为3
A的保险丝．R1＝21
Ω，R2＝18
Ω.S断开时，通过R1的电流为2.4
A．问当S闭合时，
(1)流过A保险丝的电流为多少安？
(2)哪根保险丝有可能熔断？这根保险丝更换为下表中的直径为多大的保险丝最合适？
直径/mm
0.40
0.71
0.98
1.26
1.58
1.98
额定电流/A
1.5
3
4.5
6
7.5
15
参考答案
1．A
2．B
3.A
4.C
5.D
6.B
7.D
8.A
9.D
10.C
11.C
12.D
13.B
14.B
15.B
16．并联
短路
家庭电路中用电器总功率过大
17．甲
乙
18.(1)由I＝可知，电源电压：
U＝U1＝I1R1＝2.4
A×21
Ω＝50.4
V
通过R2的电流：I2＝＝＝2.8
A
因为并联电路干路电流等于各支路电流之和，
所以通过保险丝A的电流：
I＝I1＋I2＝2.4
A＋2.8
A＝5.2
A
(2)根据表中数据和上述计算结果可知：I＞5
A，I1＜3
A，I2＜3
A，所以保险丝A可能会熔断，将其更换为直径1.26
mm的保险丝最合适．
