初中物理人教版九年级全一册第十九章第三节安全用电练习题-普通用卷(word版 带答案)

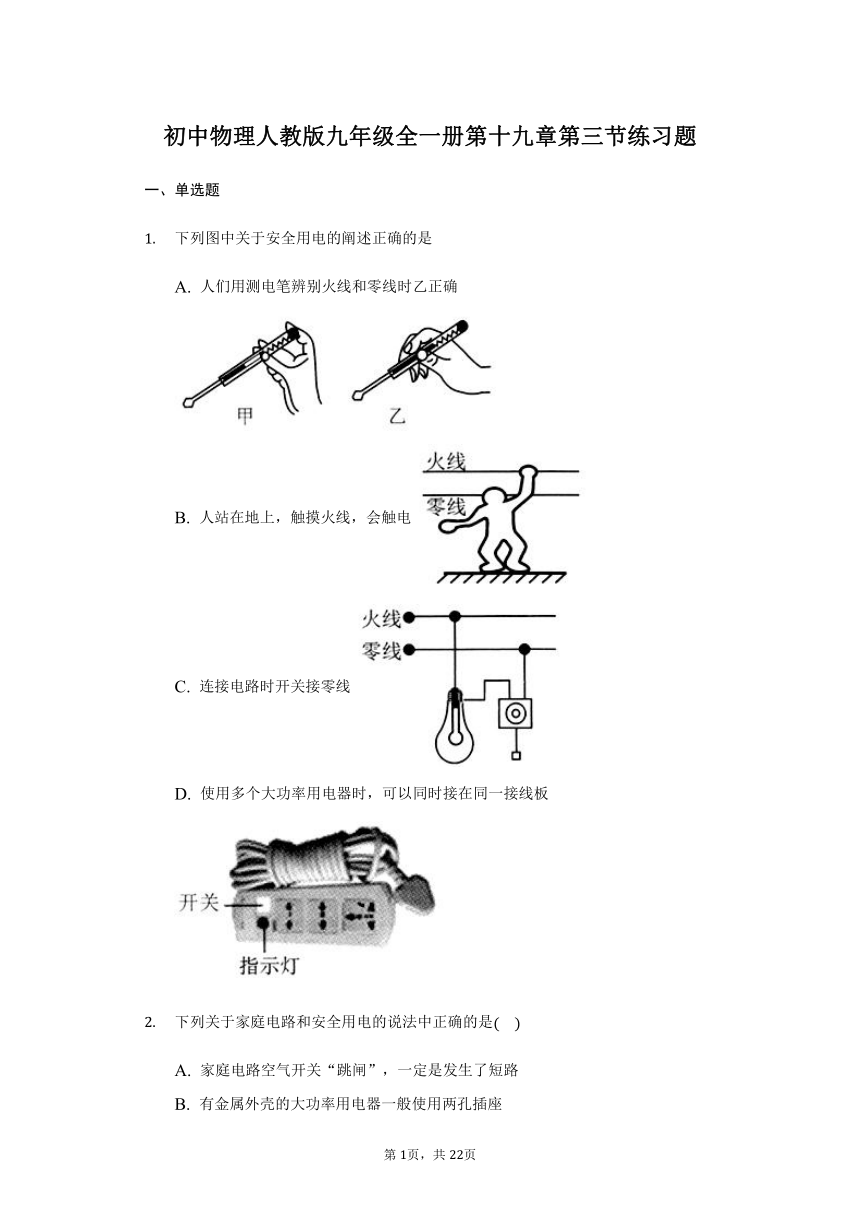

初中物理人教版九年级全一册第十九章第三节练习题
一、单选题
下列图中关于安全用电的阐述正确的是
A.
人们用测电笔辨别火线和零线时乙正确
B.
人站在地上，触摸火线，会触电
C.
连接电路时开关接零线
D.
使用多个大功率用电器时，可以同时接在同一接线板
下列关于家庭电路和安全用电的说法中正确的是
A.
家庭电路空气开关“跳闸”，一定是发生了短路
B.
有金属外壳的大功率用电器一般使用两孔插座
C.
使用试电笔时手指不能接触笔尾的金属帽
D.
发现触电事故，应立即切断电源再抢救

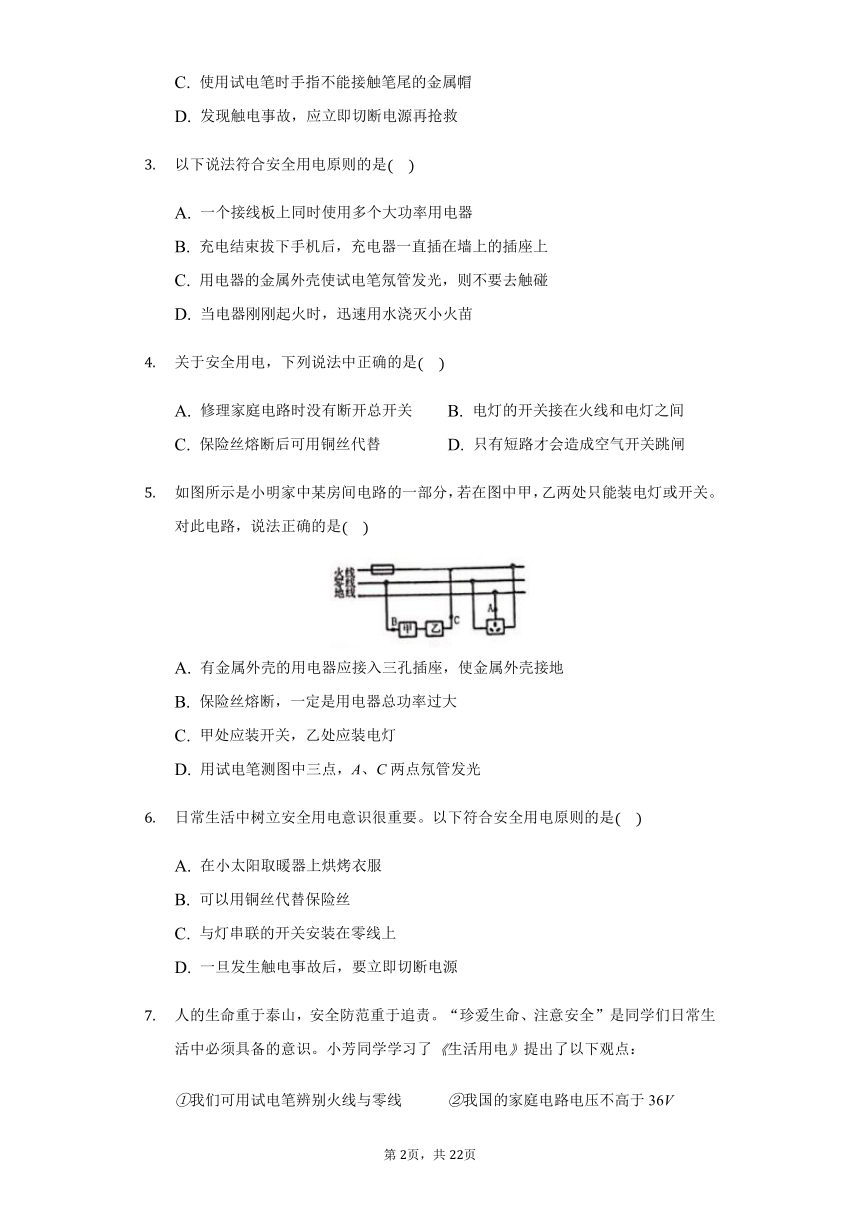

以下说法符合安全用电原则的是
A.
一个接线板上同时使用多个大功率用电器
B.
充电结束拔下手机后，充电器一直插在墙上的插座上
C.
用电器的金属外壳使试电笔氖管发光，则不要去触碰
D.
当电器刚刚起火时，迅速用水浇灭小火苗
关于安全用电，下列说法中正确的是
A.
修理家庭电路时没有断开总开关
B.
电灯的开关接在火线和电灯之间
C.
保险丝熔断后可用铜丝代替
D.
只有短路才会造成空气开关跳闸
如图所示是小明家中某房间电路的一部分，若在图中甲，乙两处只能装电灯或开关。对此电路，说法正确的是
A.
有金属外壳的用电器应接入三孔插座，使金属外壳接地
B.
保险丝熔断，一定是用电器总功率过大
C.
甲处应装开关，乙处应装电灯
D.
用试电笔测图中三点，A、C两点氖管发光
日常生活中树立安全用电意识很重要。以下符合安全用电原则的是
A.
在小太阳取暖器上烘烤衣服
B.
可以用铜丝代替保险丝
C.
与灯串联的开关安装在零线上
D.
一旦发生触电事故后，要立即切断电源
人的生命重于泰山，安全防范重于追责。“珍爱生命、注意安全”是同学们日常生活中必须具备的意识。小芳同学学习了生活用电提出了以下观点：
我们可用试电笔辨别火线与零线??????????
我国的家庭电路电压不高于36V
手机充电器的输出电压约为5V???????????
手机可以一边充电一边打电话
上述观点正确的是
A.
只有
B.
只有
C.
只有
D.
只有

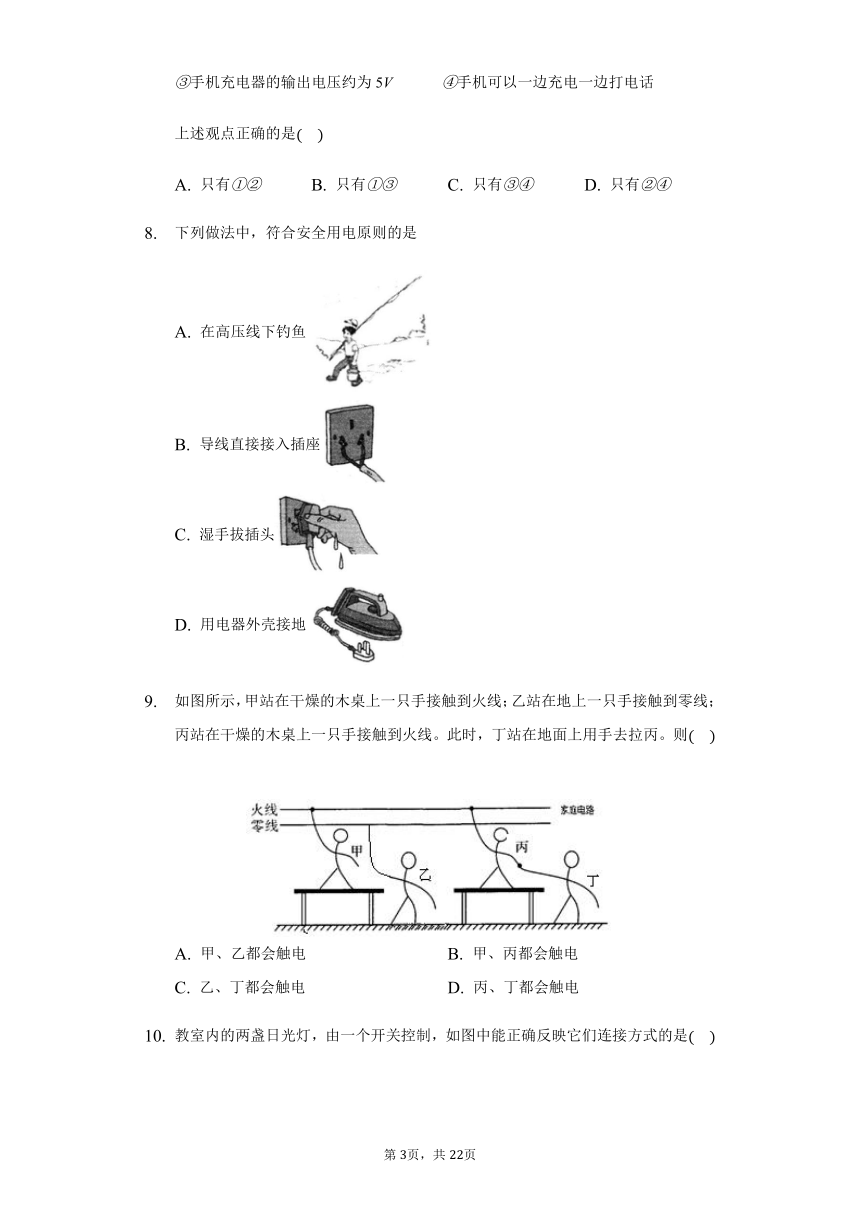

下列做法中，符合安全用电原则的是
A.
在高压线下钓鱼
B.
导线直接接入插座
C.
湿手拔插头
D.
用电器外壳接地
如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则
A.
甲、乙都会触电
B.
甲、丙都会触电
C.
乙、丁都会触电
D.
丙、丁都会触电

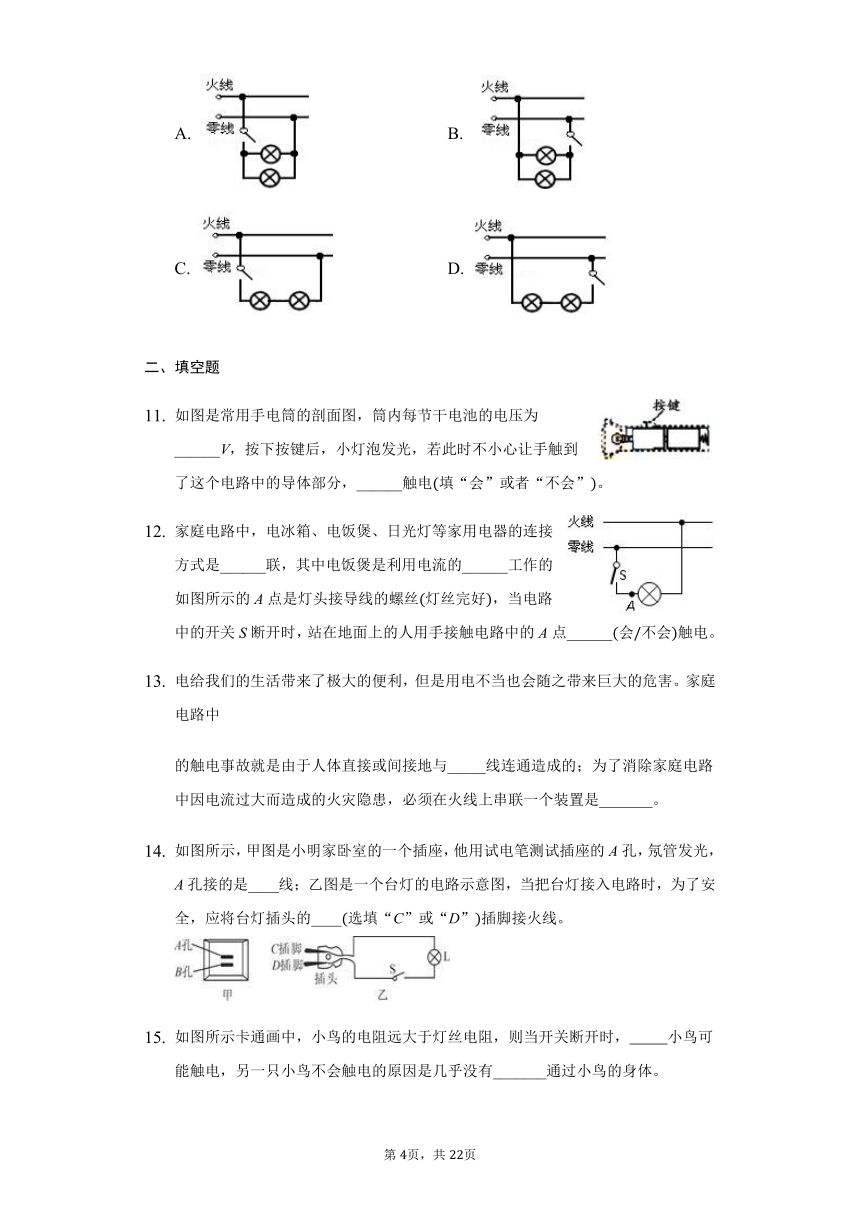

教室内的两盏日光灯，由一个开关控制，如图中能正确反映它们连接方式的是
A.
B.
C.
D.
二、填空题
如图是常用手电筒的剖面图，筒内每节干电池的电压为______V，按下按键后，小灯泡发光，若此时不小心让手触到了这个电路中的导体部分，______触电填“会”或者“不会”。
家庭电路中，电冰箱、电饭煲、日光灯等家用电器的连接方式是______联，其中电饭煲是利用电流的______工作的。如图所示的A点是灯头接导线的螺丝灯丝完好，当电路中的开关S断开时，站在地面上的人用手接触电路中的A点______会不会触电。
电给我们的生活带来了极大的便利，但是用电不当也会随之带来巨大的危害。家庭电路中
的触电事故就是由于人体直接或间接地与_____线连通造成的；为了消除家庭电路中因电流过大而造成的火灾隐患，必须在火线上串联一个装置是_______。
如图所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的A孔，氖管发光，A孔接的是____线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的____选填“C”或“D”插脚接火线。
如图所示卡通画中，小鸟的电阻远大于灯丝电阻，则当开关断开时，??????????小鸟可能触电，另一只小鸟不会触电的原因是几乎没有_______通过小鸟的身体。
三、作图题
在图丙中完成家庭电路的连接，使其符合安全用电的要求。
四、实验探究题
小明家的插座由于使用次数过多，造成与插头接触不良，使接触处电阻变大。在使用这个插座时，小明发现插头处很热，而与插头相连的导线却不怎么热。他的猜想是：在这种情况下，电阻越大，电流产生的热量越多。为了验证自己的猜想，他从实验室找来一段阻值较大的电阻丝、一段阻值较小的电阻丝、相同的烧瓶和温度计各两个、足够多的煤油、新干电池和导线若干。进行了实验。
他在两个烧瓶中装入质量和初温都相同的煤油，按图甲和乙组成两个电路，保证通电时间相同，通过观察______来比较电流产生热量的大小。
他发现电流通过及产生的热量多，这与他的猜想不一致，原因是什么？
利用以上器材，改进实验电路，可以验证小明的猜想。请你在下面虚线框中画出改进后的电路图。
小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线。小明认为，零线在外就已经和大地相连，把图中A孔与B点连接起来，就可以将A孔接地了。如果按小明的想法连接，当C点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是______。只有一个选项正确，将正确选项的序号填在横线上
A、用电器开关闭合时，外壳会带电，人接触外壳易触电
B、用电器开关闭合时，会短路，造成电流过大，引起火灾
C、无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电
D、用电器外壳无法接地，当用电器绝缘部分破损或潮湿时，外壳才带电，人接触外壳易触电。
五、综合题
阅读短文，回答问题：
远距离输电
发电厂往往建在能源丰富的地方，电能由发电机发出，会沿着导线输送到几百千米甚至几千千米之外用电的地方。导线有电阻，电流通过时就要发热。这些热量是白白浪费的。如何减少输电线上电能的损耗呢？由可知，应尽量减小导线的电阻，由于输电距离不能改变，只能使导线粗一些，但导线过粗不但会消耗大量的金属材料，而且给架线带来困难；另种办法是减小导线中的电流，由可知，在输送电功率不变的前提下，要减小电流，必须提高电压，所以远距离输电主要采取高压输电的方式来减少线路上的电能损失。
从发电厂输出的电能，一般都要通过升压变压器提升电压，到达用户处再用降压变压器逐级降低电压。根据输送距离的远近，常采用10千伏、35千伏、110千伏、220千伏的高压输电，甚至1000千伏以上的特高压输电。在人体离它们较近时，高压线或高压设备所带的高电压，有可能击穿它们与人体之间的空气，发生放电现象，在电流通过人体时，造成电烧伤，甚至死亡，这就是所谓的高压电弧触电。
在变电站旁常常立有警示牌，这样做的目的主要是提醒人们不能靠近高压带电体，从而避免发生______触电。
关于远距离输电，下列表述错误的是______
A.在输送功率不变时，提高输电电压会增大输电电流，从而增大输电损失
B.在输送功率不变时，提高输电电压可以减小输电线电阻，从而减小输电损失
C.在输送电压一定时，输送的电功率越大，输电过程中的电能损失越小
D.若能研制出常温下的超导体，用它制作远距离输电导线，将不需要高压输电方式
若发电厂输出电功率为，用10千伏的电压输电，此时的输电电流为______A，若此时输电线的电阻为，导线路上的热损耗功率为______W；在输送功率不变时，若改用1000千伏的电压输电，则此时导线上的热损耗与原来导线上的热损耗的功率之比为______。
远距离输电时有时难免出现短路故障，若某处发生了短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图2所示电路进行测量，假设甲、乙两地相距L千米，在甲乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为R，现输电线电压表的示数为U、电流表示数为I，求短路位置到甲地的距离______千米。用已知的物理量符号表示
如图所示，是某商店出售的一套电源插座和插头．
请你从安全用电的角度说明，该产品不符合安全用电规则的地方是什么？应该做怎样的改进？
将台灯和复读机同时接入该插座中，台灯和复读机联在电路中．该插座中接入大功率的电炉时，电灯为何会变暗？
小海家购买新房后，进行了装修。
为了起居方便，卧室的照明灯用两个开关进行控制，开关安装在进门处，开关安装在床头旁，按下其中任意一个开关都可以控制这盏灯。图中、均为单刀双掷开关，可分别与上下两根导线连接如：或。在如图所示的电路中，既能满足上述要求，又符合安全用电原则的是_________。
图甲是一款水管扳手钳，其中AOB部分可视为一个杠杆，其简化示意图如图乙所示。请在图乙中画出：
阻力的力臂；
杠杆平衡时，作用在B点的最小动力及其力臂。
图丙是用来焊接PVC塑料管道的热熔器外观照片。其内部电路如图丁所示，是手动电源开关，是温控开关，作用是完成“加热模式”和“保温模式”之间的切换。L是指示灯在闭合情况下L始终能正常发光，是限流电阻。
在使用热熔器焊接PVC塑料管时，热熔器使PVC管的对接口发生_________填物态变化名称现象，同时闻到一股刺鼻的气味，这是_________现象。
在保温模式下，开关、的断开、闭合情况是______________________。
答案和解析
1.【答案】B
【解析】
【分析】
本题考查了测电笔的使用方法、触电、家庭电路的组成与连接、安全用电常识，属于基础题型。
正确使用测电笔：手接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线，手千万不要接触笔尖金属体；
在家庭电路中，人站在地上，触摸火线，会触电；
开关应控制火线，接在用电器与火线间；
家庭电路电压不变，使用多个大功率用电器时总功率过大，会使总电流过大，容易发生火灾。
【解答】
A.用测电笔辨别火线和零线时，手要接触笔尾金属体，不能接触笔尖金属体，则在如图的两种使用方法中，正确的是甲，故A错误；
B.人站在地上，触摸火线，会有电流通过人体，会发生触电事故，故B正确；
C.连接电路时，开关应该接在火线和用电器之间，这样开关断开后，接触到用电器不会触电，可以起到保护作用，故C错误；
D.多个大功率用电器同时使用一个插座时，通过插座的总电流过大，容易发生火灾，故D错误。
故选：B。
2.【答案】D
【解析】
【试题解析】
【分析】
此题考查了常见的安全用电的知识，要将所学的知识应用到日常生活中。
家庭电路中电流过大的原因：一是短路，二是用电器的总功率过大；
有金属外壳的用电器外壳必须与地线相连，防止金属外壳漏电，发生触电事故；
测电笔的正确使用是：手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线；
发现有人触电后，应立即现切断电源，再救人。
【解答】
A.空气开关跳闸是由电路中电流过大造成的，可能是短路，也可能是用电器的总功率过大。故A错误；
B.为了防止因漏电而发生触电事故，有金属外壳的家用电器，外壳一定要接地，故不能将有金属外壳的大功率用电器插在两孔插座上工作，故B错误；
C.使用测电笔时，手要与笔尾金属体接触，试电笔才能区分火线或零线。故C错误；
D.发生触电事故时，必须先切断电源，然后再救人，否则会因电源不断开而发生触电，故D正确。
故选D。
3.【答案】C
【解析】解：A、同一插排上使用的电器总功率过大，会使电路中电流过大，造成保险丝熔断，故A错误；
B、充电器长时间插在电源插孔上会发热，容易引起线路安全事故，故B错误；
C、用电器的金属外壳使试电笔氖管发光，说明金属外壳带电，则不要去触碰，以防触电，故C正确；
D.为防止触电，应先切断电源，再灭火，故D错误。
故选：C。
电路中电流过大的原因：一是用电器的总功率过大，二是发生短路；
充电器长时间插在电源插孔上会发热，引起安全事故；
大功率或带有金属外壳的用电器，必须使用三孔插座，以防外壳带电，危及人身安全；
水是导体。
“生命重于泰山”安全问题无小事，尤其是防火、防爆问题，所以燃烧和爆炸知识就成了化学考查热点，要注意燃烧爆炸的条件和防护措施。
4.【答案】B
【解析】解：A、家电维修或检修电路时，需先切断电源，再维修。故A错误；
B、为保证用电安全，开关要接在火线和灯泡之间。故B正确；
C、保险丝熔断后，不能用铜丝来代替，因为铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时，自动切断电路。故C错误；
D、空气开关跳闸的原因是电路电流太大，而电流过大可能是发生了短路，也可能是用电器的总功率过大。故D错误。
故选：B。
进行家电维修时，需先切断电源，再维修
开关的接法：火线首先进开关，再入灯泡；安全用电的原则是：不靠近高压带电体室外、高压线、变压器旁，不接触低压带电体；
保险丝在电流过大时发热自动熔断，切断电路，从而起到保护电路的作用，采用电阻率大，熔点较低的材料制作；
家庭电路电流过大的原因有二：发生短路，用电器总功率过大。
本题考查的是日常生活中的一些安全用电常识，要掌握安全用电的原则：不接触低压带电体，不靠近高压带电体。
5.【答案】A
【解析】解：
A、接入三孔插座能使用电器金属外壳接地，防止由于用电器的外壳带电而使人发生触电事故；故A正确；
B、保险丝熔断，可能是发生了短路，也可能是用电器总电功率过大；故B错误；
C、在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故乙处接开关、甲处接灯；故C错误；
D、A点与零线接通，B点与零线接通，C点与火线接通，用试电笔测试时，A点氖管不发光，B点氖管不发光，C点氖管发光；故D错误。
故选：A。
三孔插座能使用电器的金属外壳接地，防止由于金属外壳带电而使得人发生触电事故；
家庭电路中电流过大的原因是用电器实际功率过大或短路；
为了安全，开关必须接在电灯和火线之间；
使用试电笔时，手接触笔尾金属体，笔尖接触被测导线，氖管发光的可以判断导线是火线，氖管不发光的是零线。
掌握家庭电路中开关、电灯、三孔插座的接法，以及家庭电路电流过大的原因，知道并理解家庭电路的组成是解决该题的关键。
6.【答案】D
【解析】解：
A、水是导体，在电加热器上烘烤衣服，容易发生触电事故，故A不符合安全用电的原则；
B、保险丝串联在电路的火线上，当家庭电路中如果出现短路或总功率过大而引起电流过大，保险丝会熔断，使电路发生断路，铜丝因熔点高而难熔断，失去保护电路的作用，不能用铜丝代替保险丝，故B不符合安全用电的原则；
C、与灯泡并联的开关安装在火线上，故C不符合安全用电的原则；
D、发现有人触电时，应立即切断电源，故D符合安全用电的原则。
故选：D。
不能用湿物体接触电器；
保险丝串联在电路的火线上，因此保险丝起保护作用，保险丝熔断将使电路断开；
与灯泡串联的开关安装在火线上；
发现有人触电时，应立即切断电源。
本题考查安全用电的原则，难度不大。
7.【答案】B
【解析】
【分析】
本题考查了测电笔的使用方法、常见的电压值、安全用电常识等知识的理解和应用。
测电笔的作用：辨别火线与零线；手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线；
我国家庭电路电压是220V，安全电压不高于36V；
手机充电器的输出电压约为5V；
为了用电安全，手机在充电时不使用。
【解答】
试电笔可以辨别火线和零线，故正确；
我国的家庭电路是220V，故错误；
手机充电器的输出电压约为5V，故正确；
手机不可以一边充电，一边打电话，故错误。
故选B。
8.【答案】D
【解析】
【试题解析】
【分析】
此题考查了生活中的安全用电知识和会触电的现象，一定要掌握安全用电原则，不能违反。
安全用电的基本原则是不接触低压带电体，不靠近高压带电；根据测电笔的使用、水容易导电等进行判断。
【解答】
A.在高压线下钓鱼，容易发生触电事故，不符合安全用电原则，故A不符合题意；
B.导线直接接入插座，导线裸露在外面，容易触电，不符合安全用电原则，故B不符合题意；
C.直接用湿手去拔插头，因生活用水是导体，易引发触电，不符合安全用电原则，故C不符合题意；
D.有金属外壳的用电器接地线是为了防止触电事故的发生，符合安全用电原则，故D符合题意。
9.【答案】D
【解析】解：甲站在干燥的木桌上一只手接触到火线，无法形成电流的通路，故不会发生触电；
乙站在地上一只手接触到零线，因此零线与大地之间没有电压，因此没有电流通过人体，不会发生触电；
丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙，这样电流可以从火线经丙、丁导向大地，会造成丙、丁两人同时触电。
综上所述，甲、乙都不会触电，丙、丁都会触电。
故选：D。
家庭电路的触电事故的实质是当有一定大小的电流通过人体，就会引起人体触电，比较简单。
10.【答案】A
【解析】
【分析】
本题考查的根据串并联电路的特点判断家庭电路的连接情况。
并联电路中，各用电器工作时互不影响，用电器的开关应该连接在火线上。
【解答】
一只开关同时控制2盏日光灯，若摘掉其中任意一盏灯管，由另外一盏灯仍正常发光可知，这二盏日光灯是互不影响的，所以它们之间一定是并联的；
火线接用电器之前，应先接开关，故A正确，BCD错误。
故选A。
11.【答案】?
不会
【解析】解：筒内每节干电池的电压为；
按下按键后，小灯泡发光，若此时不小心让手触到了这个电路中的导体部分，由于手电筒的电源电压很小在安全电压以内，人体的电阻较大，所以流过人体的电流非常小，不会触电。
故答案为：；不会。
一节新干电池的电压为；根据安全电压以及触电的定义分析。
本题考查了常见的电压值、导体的特点，属于基础知识。
12.【答案】并?
热效应?
会
【解析】解：家庭电路中，电冰箱、电饭煲、日光灯等全部并联，各用电器都能在额定电压下工作，而且互相不影响。
电饭锅工作时电能转化为内能，电饭锅是利用电流热效应工作的；
断开开关，零线被切断，火线仍然是连接的，所以A处仍然和火线相连。接触A点，会发生触电事故。
故答案为：并；??热效应；??会。
掌握家庭电路中各用电器之间和各插座之间的连接方式。本题还考查学生对：电流的热效应，知道电流热效应的概念及利用电流热效应工作的用电器能量转化的方向，是正确解题的关键。同时考查测电表的作用和安全用电的知识，家庭电路中不但考虑用电器的使用性，更要考虑使用的安全性。
13.【答案】火；保险丝．
【解析】
【试题解析】
【分析】
触电事故就是由于人体直接或间接地与火线连通造成的．保险盒或空气开关可以在电路中电流过大时自动切断电源，起到保护作用．?
对人体的安全电压为不高于36V，火线上的电压对人体是不安全的，故要不接触低压带电体，不靠近高压带电体．要了解保险盒或空气天关在保护电路中的作用．
【解答】
家庭电路中的触电，都是人体直接或间接与火线接触造成的，触电时有一定的电流从人体流过．?
为了消除家庭电路中因电流过大而造成的火灾隐患，必须在火线上串联一个保险丝，这样在电流过大时自动切断电源，起到保护作用．?
故答案为：火；保险丝．
14.【答案】火；D
【解析】
【分析】
本题考查了试电笔的正确使用，能用试电笔分辨火线和零线。掌握家庭电路的灯泡、开关、插座的接法。
手接触试电笔笔尾，笔尖接触导线，氖管发光的是火线，氖管不发光的是零线；
火线首先进入开关，再进入灯泡，零线直接进入灯泡。
【解答】
试电笔测试插座的A孔，氖管发光，则A孔接的是火线，首先进入开关，再接入灯泡，所以A孔接插脚D；插座B孔接的是零线，直接进入灯泡，和插脚C相连。
故答案为：火；D。
15.【答案】乙；电流
【解析】
【分析】
本题考查触电的原因，当有一定大小的电流流过时，就会触电，当没有电流或电流过小时，就不会触电。容易解答。
当开关断开时，电路为断路，小鸟相当于导线，使电路变成通路；触电原因是较大的电流通过身体。
【解答】
乙小鸟的两脚在同一根电线上，当开关断开时，小鸟起到了导线的作用，有电流经过它的身体，因此有可能触电；
甲小鸟的两脚分别接触了灯泡两端，自己与灯泡并联，因为小鸟的电阻远大于灯丝电阻，因此通过其身体的电流非常小，不会触电。
故答案为：乙；电流。
16.【答案】解：火线首先进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套。这样开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断火线，更换灯泡时更安全；
三孔插座的上孔接地线，左孔接零线，右孔接火线。当金属外壳的用电器插入三孔插座时，能使金属外壳接地，防止漏电时发生触电事故。
如下图所示：
【解析】家庭电路中，开关控制灯泡时，火线首先进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套；家庭电路中，三孔插座的上孔接地线，左孔接零线，右孔接火线。
在家庭电路中，安装各个元件，不但考虑各元件能正常工作，更要考虑使用的安全性。
17.【答案】温度计的示数?
A
【解析】解：由于两个烧瓶中装入质量和初温都相同的煤油，电流做的功转化为内能，使煤油的温度升高，所以可以通过温度计的示数变化来比较电流产生热量的大小。
小明设计的实验方案中，甲乙两个电路中电源是一样的，但是由于电阻丝、的阻值不同，两个电路中电流不一样，因此热量的多少不仅与电阻有关，也与电流有关，电阻大的电路电流小，产生的热量反而少，因此实验不成功的原因是两个电路中通过金属丝的电流不相同。
通过上面的分析可知，必须让通过两个电阻的电流相同，根据串联电路电流处处相等，所以可以将两个电阻串联在一个电路中。电路图如下。
孔与B点连接起来、零线断时，若金属外壳漏电，220V的电压加在人身上，会发生触电事故，故选A。
故答案是：温度计的示数或温度计示数的变化、温度计示数变化的快慢、温度计液柱的高低、煤油的温度等
没有使通过两个电阻丝的电流相等或猜想是在电流相等的条件下，而实际是在电压相等的条件下等
如图所示任一幅图均可
。
这里用了转换法，电流做功产生的热量被煤油吸收，通过温度计示数的变化来反映吸热的多少。
根据焦耳定律可知，热量与电流、电阻、通电时间都有关系，因此要探究热量与电阻的关系，必须保证电流和通电时间相同。
当两个不同的电阻串联时，通过两个电阻的电流相同。
插空接地，通过三孔插头连接金属用电器的外壳，金属外壳如果漏电，地线把人体短路，不会发生触电事故，若A孔与B点连接起来，当零线断时，人加在220V的电源上，会发生触电事故。
前3个问题考查了利用控制变量法进行探究电流产生的热量与电阻大小的关系，正是由于没有采用控制变量法，才出现了问题；第问题考查了电流的热效应在家庭电路中造成的危害及防止危害的措施，增强学生安全用电意识。
18.【答案】高压电弧?
D?
2000?
?
1：10000?
【解析】解：如图所示的警示牌，主要是提醒人们不能靠近高压带电体，从而避免发生高压电弧触电；
、在输送功率不变时，提高输电电压，输电线的电流变小，在输电线电阻不变时，输电线上损失的功率越小，故AB错误；
C、在输送电压一定时，输送的电功率越大，输电线的电流越大，在输电线电阻不变时，输电线上损失的功率越大，输电过程中的电能损失越大，故C错误；
D、在输送功率不变时，提高输电电压，输电线的电流变小，输电线上损失的功率越小，输电过程中的电能损失越小；若能研制出常温下的超导体，用它制作远距离输电导线，导线没有电阻，输电过程中的电能没有损失，故D正确。
故选：D；
若发电厂输出电功率为，用10千伏的电压输电，
此时的输电电流为：，
输电线上损失的热功率：
；
在输送功率不变时，若改用1000千伏的电压输电，
此时的输电电流为：，
此时输电线上损失的热功率：
；
则此时线路上的热损耗与原来线路上的热损耗的功率之比为：
；
由电路图可知，电压表测导线两端的电压，电流表测电路中的电流，
由可得，电路中的总电阻：
，
因每条输电线每千米的电阻为R，
所以，导线的总长度：
，
因导线是双股的，
所以，短路位置离甲地的距离：
。
故答案为：高压电弧；；；；1：10000；。
对于高压带电体，我们不仅不能接触，也不能靠近；高压触电有两种方式，是高压电弧触电和跨步电压触电；
输电线上损失的功率，跟输电线上的电流及输电线上的电阻有关，输电线上的电流；
根据得出输电电流；根据算出线上热损耗功率；
在输送功率不变时，根据算出改用1000千伏输电电压的电流，根据算出此时线上热损耗功率，进而算出此时线路上的热损耗与原来线路上的热损耗的功率之比；
由电路图可知，电压表测导线两端的电压，电流表测电路中的电流，根据欧姆定律求出导线的总电阻，已知每千米的电阻为R，然后让总电阻除以R求出导线的长度，再根据导线的双股的，从而确定出短路的地点离甲地的距离。
本题考查高压触电、输电线的功率、电阻、电流的有关物理知识在生活中的应用，应认真审题，明确题目中的物理情景，合理选用物理规律求解。
19.【答案】解：从图中可以看出，该插座中有三孔插座；根据安全用电原则，在插头和插座之间要安装接地导线，而该元件没有，因此错误之处是在插头和插座之间没有安装接地导线．
导线是有电阻的，该插座中接入大功率的电炉时，干路中的电流过大，使导线分担的电压变大，电灯分担的电压减小，故电灯会变暗．
故答案为：在插头和插座之间没有安装接地导线；使用三角插头．电灯分担的电压减小了．
【解析】按照安全用电原则对插座、插头进行检查，注意三孔插座中有一个孔是接地线的，注意插头是否与插孔中的线对应．
根据欧姆定律即串联电路的电压规律分析．
注意三孔插座要接地线，并且对应的插头也应该安装地线导线．
20.【答案】；
；
熔化；扩散；闭合、断开
【解析】
【分析】
操作任意一个开关均可以开灯、关灯，说明任何一个开关闭合时，灯泡都亮，任何一个开关断开时灯泡都灭。根据安全用电原则，找出最佳方案，即开关应控制火线。
弄清单刀双掷开关的使用以及在电路中的连接方式，明确当闸刀掷向某个方向时电路的连接情况。
【解答】
由三个电路图可知，A图中两关都接下面时会造成短路；
B、C能满足按下其中任意一个开关，都能改变电灯发光或熄灭的状态；从安全用电的角度看，开关应接在火线上，所以C电路图在实际应用中为最佳方案。
故选C。
【分析】
本题考查了力臂的画法和最小力的示意图的画法，要画出最小的力，关键是确定最长的力臂，即从支点到作用点的距离。
过支点作阻力作用线的垂线，支点到垂足的距离为阻力臂。
根据杠杆的平衡条件，在阻力、阻力臂一定时，动力臂越长、越省力，首先确定出最长的力臂、动力作用点，再确定动力的方向，画出动力的示意图。
【解答】
由题知，O点为支点，从O点作作用线的垂线，支点到垂足的距离为阻力臂；
若动力作用在B点，以OB为动力臂是最长的力臂，此时力最小，则连接OB为最长力臂，再过B点做OB的垂线，即动力的作用线，以O为支点，、作用效果相反，使杠杆顺时针转动，则使杠杆逆时针转动，的方向向上，如图所示：
；
【分析】
物质由固态变为液态叫熔化；一切物质的分子都在不停地做无规则运动，分子不停地做无规则运动的现象称为扩散现象；
根据公式可知，当电阻越小时，电功率越大为加热状态；当电阻越大时，电功率越小为保温状态。
此题考查了分子的热运动和通过电功率判断档位模式，是一道基础题。
【解答】
在使用热熔器焊接PVC塑料管时，热熔器使PVC管的对接口由固态变成液态，属于熔化现象，同时闻到一股刺鼻的气味，这是扩散现象；
由电路图可知，当开关、闭合时，加热部分中只有电阻丝连入电路，根据可知，此时发热功率最大，即为加热状态；
当闭合，断开时，加热部分中电阻丝与串联，串联的总电阻最大，根据可知，此时发热功率最小，即为保温状态。
故答案为：；
；
熔化；扩散；闭合、断开。
