人教版九年级全一册物理 《16.2 串、并联电路中电压的规律》 同步练习卷(word版 带答案)

16.2
串、并联电路中电压的规律
一．选择题
1．如图一所示，当闭合开关后，两只电压表指针偏转均为图二所示，则电阻R2两端的电压为（　　）
A．2V
B．8V
C．10V
D．12V
2．在图所示的电路中，电源电压保持不变。闭合开关S1、S2，电路正常工作。当开关S2由闭合到断开时（　　）
A．电流表A的示数变大
B．电流表A1的示数变大
C．电压表V示数与电流表A1示数的比值变大
D．电压表V示数与电流表A示数的比值变大
3．如图所示的电路中，电源电压为9V，闭合开关后，两灯均发光，电压表示数为6V，此时（　　）
A．灯泡L1两端电压为6V
B．灯泡L2两端电压为6V
C．灯泡L1两端电压为9V
D．灯泡L2两端电压为3V

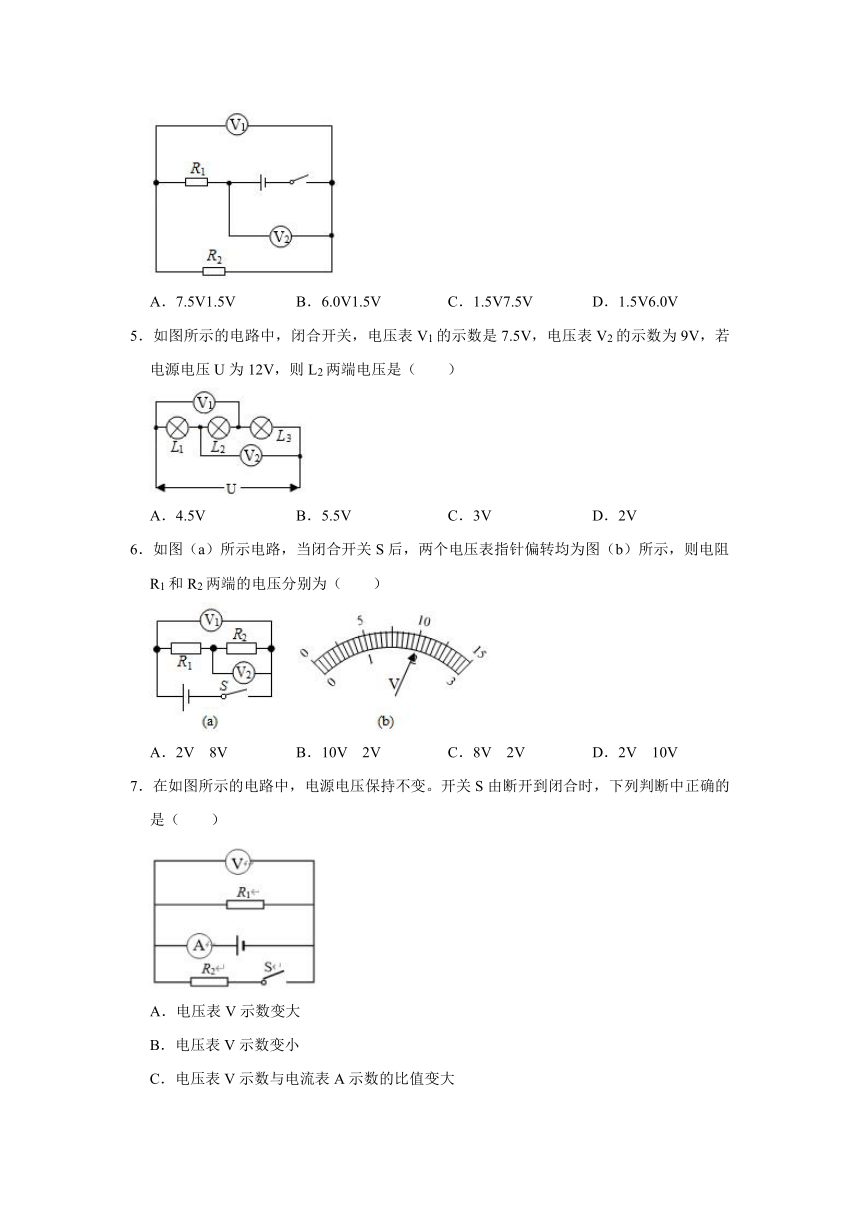

4．小林按如图所示的电路图连接好电路，闭合开关，电压表V1的示数为1.5V，V2的示数为7.5V，则电路中的电阻R1和R2两端的电压分别为（　　）
A．7.5V1.5V
B．6.0V1.5V
C．1.5V7.5V
D．1.5V6.0V
5．如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压U为12V，则L2两端电压是（　　）
A．4.5V
B．5.5V
C．3V
D．2V
6．如图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（　　）
A．2V
8V
B．10V
2V
C．8V
2V
D．2V
10V
7．在如图所示的电路中，电源电压保持不变。开关S由断开到闭合时，下列判断中正确的是（　　）
A．电压表V示数变大
B．电压表V示数变小
C．电压表V示数与电流表A示数的比值变大
D．电压表V示数与电流表A示数的比值变小

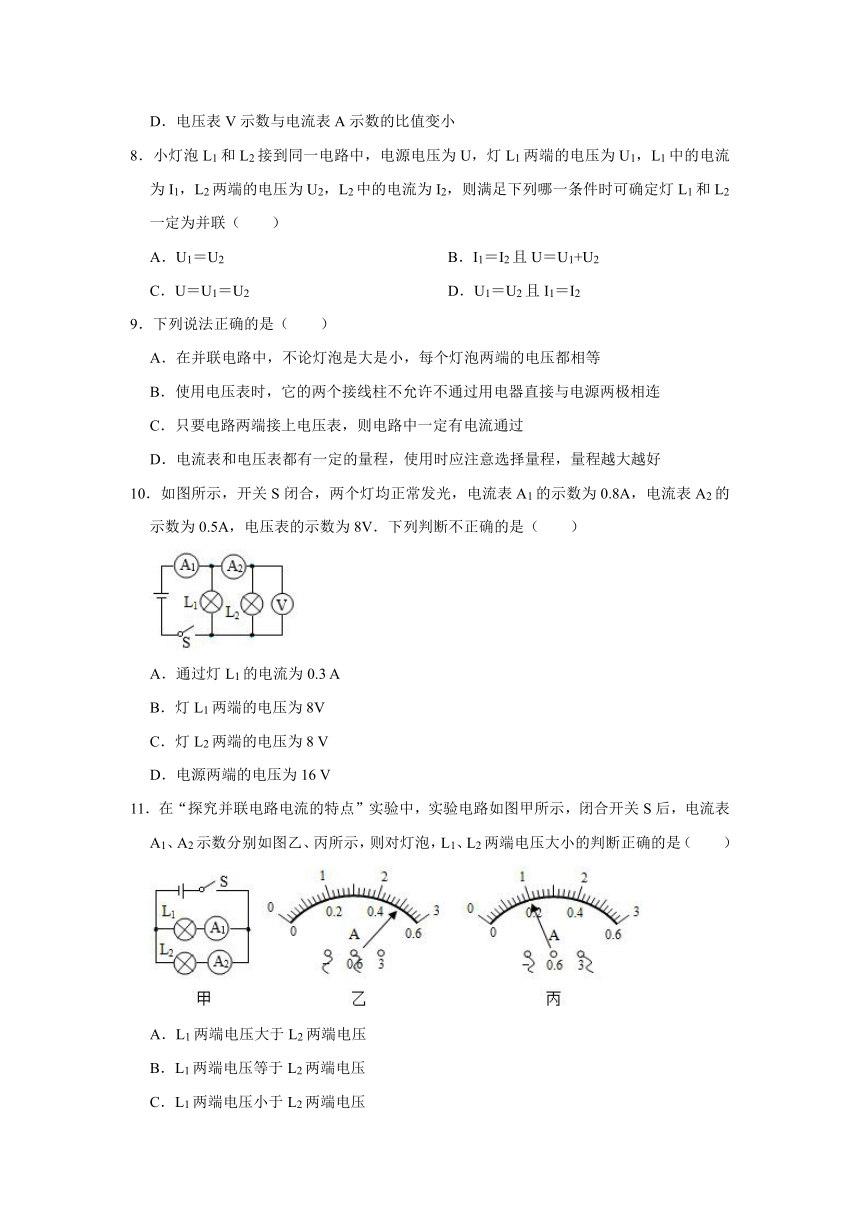

8．小灯泡L1和L2接到同一电路中，电源电压为U，灯L1两端的电压为U1，L1中的电流为I1，L2两端的电压为U2，L2中的电流为I2，则满足下列哪一条件时可确定灯L1和L2一定为并联（　　）
A．U1＝U2
B．I1＝I2且U＝U1+U2
C．U＝U1＝U2
D．U1＝U2且I1＝I2
9．下列说法正确的是（　　）
A．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等
B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
C．只要电路两端接上电压表，则电路中一定有电流通过
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好
10．如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表的示数为8V．下列判断不正确的是（　　）
A．通过灯L1的电流为0.3
A
B．灯L1两端的电压为8V
C．灯L2两端的电压为8
V
D．电源两端的电压为16
V
11．在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则对灯泡，L1、L2两端电压大小的判断正确的是（　　）
A．L1两端电压大于L2两端电压
B．L1两端电压等于L2两端电压
C．L1两端电压小于L2两端电压
D．无法比较L1、L2两端电压大小

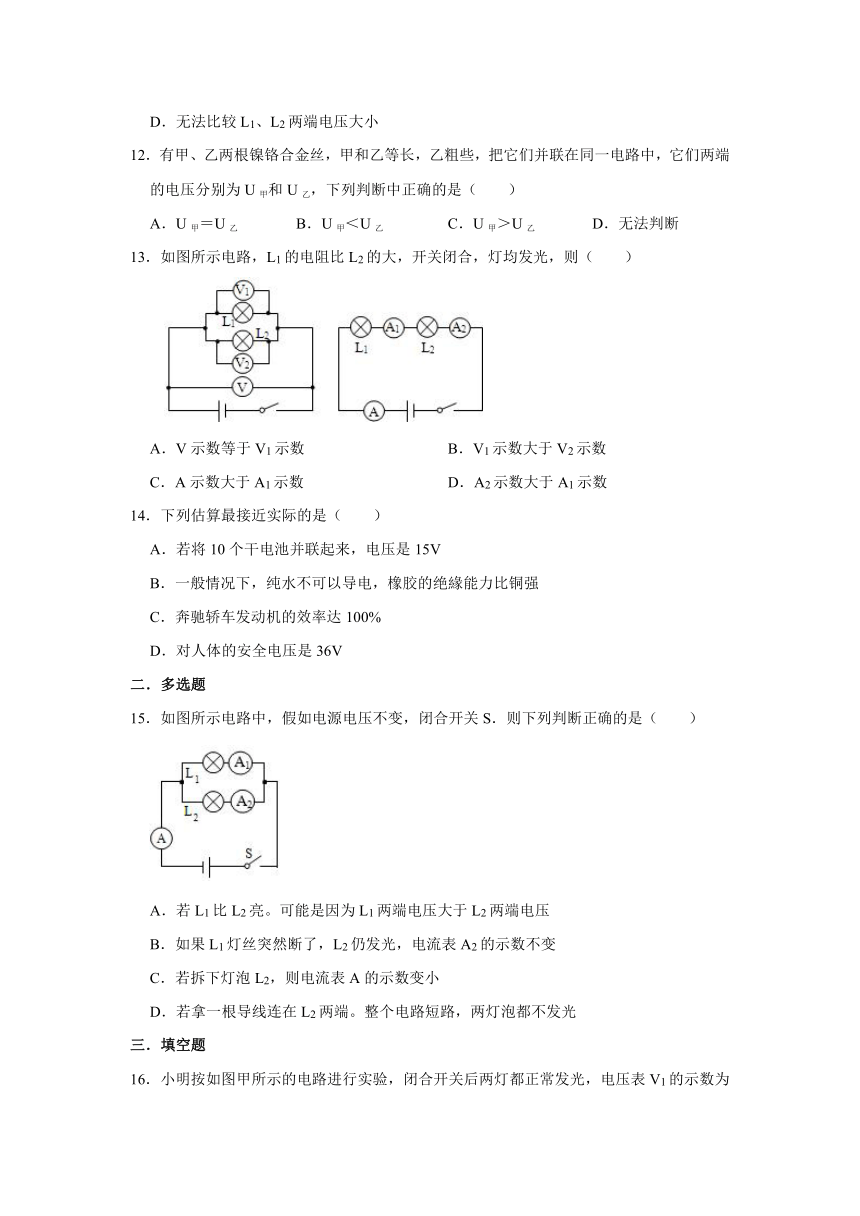

12．有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，下列判断中正确的是（　　）
A．U甲＝U乙
B．U甲＜U乙
C．U甲＞U乙
D．无法判断
13．如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（　　）
?
A．V示数等于V1示数
B．V1示数大于V2示数
C．A示数大于A1示数
D．A2示数大于A1示数
14．下列估算最接近实际的是（　　）
A．若将10个干电池并联起来，电压是15V
B．一般情况下，纯水不可以导电，橡胶的绝緣能力比铜强
C．奔驰轿车发动机的效率达100%
D．对人体的安全电压是36V
二．多选题
15．如图所示电路中，假如电源电压不变，闭合开关S．则下列判断正确的是（　　）
A．若L1比L2亮。可能是因为L1两端电压大于L2两端电压
B．如果L1灯丝突然断了，L2仍发光，电流表A2的示数不变
C．若拆下灯泡L2，则电流表A的示数变小
D．若拿一根导线连在L2两端。整个电路短路，两灯泡都不发光
三．填空题
16．小明按如图甲所示的电路进行实验，闭合开关后两灯都正常发光，电压表V1的示数为3V，V2的示数如图乙所示，此时V2的示数为　
　V，则L1两端的电压为　
　V．
17．如图所示，将A、B两个金属片插入柠檬制成的“水果电池”，用电压表测量“水果电池”的电压，则该电池的正极是　
　（选填“A”或“B”）；若想获得3.6V的电压，需要把　
　节这样的“水果电池”　
　（选填“并联”或“串联”）起来。
18．在探究“电路中的电压”实验中，如图用电压表分别测出　
　两端的电压，灯泡L1、L2两端的电压。发现串联电路两端的电压　
　串联电路中各部分电路两端的电压之和。
19．如图所示，在探究并联电路的电流、电压关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电流分别为IA、IB、IC．用电压表测出两个灯泡和电源两端电压分别为UB、UC、U．则IA、IB、IC三者之间的关系是　
　；UB、UC、U三者之间的关系是　
　。
20．如图，开关断开与闭合时，电流表的示数之比为3：5，则开关闭合时，流过R1与R2电流之比为　
　；此时R1、R2两端的电压之比为　
　。
四．实验探究题
21．小希和小聪一起进行“探究串联电路的电压关系”的实验。
（1）为了使探究得出的结论具有普遍意义，L1和L2应该选择　
　。（选填“相同”或“不相同”）的小灯泡。
（2）小希根据如图连接好电路，闭合开关，发现L1、L2均不发光，电压表有示数且大小接近电源电压，则电路中出现的故障可能是L1发生了　
　（选填（“短路”或“断路”）。
（3）测出L1两端的电压后，小希断开开关，准备拆下电压表，改接在B、C之间。小聪为这样操作太麻烦，只需将与A点相连的导线改接到C点即可，小希认为小聪的办法是错误的，原因是　
　。
22．在“探究串联电路电压的特点”实验中：
某实验小组分别测量了串联电路两端的总电压U和灯泡L1、L2两端的电压U1、U2数据如表：
U/V
U1/V
U2/V
2.6
1.3
1.3
（1）该小组由此得出串联电路的总电压与各部分电压的关系是　
　（用题中物理量符号表示）。
（2）实验过程中，若L1灯丝断了，观察到电压表V1示数为　
　，电压表V2示数为　
　。
（3）该实验还有待改进，请写出其中一点：　
　。
五．计算题
23．如图甲所示，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光，两只完全相同的电流表Al、A2指针偏转均如图乙所示，求：
（1）灯泡L1、L2两端的电压分别是多少？
（2）通过灯泡L1、L2的电流分别是多少？
（3）若灯泡L1的灯丝烧断了，电流表Al、A2的示数分别是多少？
24．如图甲所示的电路中，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光。电流表A1、A2的示数分别如图乙、丙所示，问：
（1）灯泡L1、L2两端的电压分别是多少？
（2）通过灯泡L1、L2的电流分别是多少？
（3）若灯泡L1的灯丝烧断，电流表A1、A2的示数分别是多少？
（4）由以上三种情况可知，用电器并联时，各支路两端的电压　
　，并联的用电器越多，干路的电流就越　
　。
参考答案
一．选择题
1．解：
（1）由电路图可知，电压表V2示数应大于电压表V1示数，而两电压表指针位置相同，则电压表V2量程是0～15V，分度值是0.5V，电压表示数UV2＝10V；电压表V1量程是0～3V，分度值是0.1V，电压表示数UV1＝2V；
（2）电阻R1的电压U1＝UV1＝2V，电阻R2的电压U2＝UV1﹣U1＝10V﹣2V＝8V；
故选：B。
2．解：由电路图可知，开关S1、S2均闭合时，R1与R2并联，电压表测电源两端的电压，电流表A测干路电流，电流表A1测R1支路的电流；
当开关S2由闭合到断开时，电路为R1的简单电路，两电流表均测R1的电流，电压表仍测电源两端的电压；
因电源电压保持不变，所以，开关S2由闭合到断开时，电压表V的示数不变；
因并联电路中各支路独立工作、互不影响，所以，开关S2由闭合到断开时，通过R1的电流不变，即电流表A1的示数不变，故B错误；
则电压表V示数不变，电流表A1示数不变，其比值不变，故C错误；
因并联电路中干路电流等于各支路电流之和，所以，开关S2由闭合到断开时，干路电流变小，即电流表A的示数变小，故A错误；
则电压表V示数不变，电流表A示数变小，其比值变大，故D正确。
故选：D。
3．解：由电路图可知，两灯泡串联，电压表测灯L2两端电压，
电压表示数为6V，则灯泡L2两端电压U2＝6V，故B正确，D错误；
由串联电路的电压特点可得，灯泡L1两端电压U1＝U﹣U2＝9V﹣6V＝3V，故AC错误；
故选：B。
4．解：由电路图知，两电阻串联，电压表V2测电源电压，即U＝7.5V，
V1测R2两端电压，即U2＝1.5V，
串联电路中，电源电压等于各部分电路两端电压之和，
所以，R1两端的电压：
U1＝U﹣U2＝7.5V﹣1.5V＝6V。
故选：B。
5．解：由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压，
则U1+U2＝7.5V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
U2+U3＝9V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
U＝U1+U2+U3＝12V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③。
解得U2＝4.5V。
故选：A。
6．解：（1）由电路图知，两电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压；
电压表V1示数大于电压表V2示数，两个电压表指针偏转角度相同，则电压表V1量程是15V，电压表V2量程是3V；
（2）电压表V1量程是15V，最小分度值是0.5V，电压表示数U1＝10V；电压表V2量程是3V，最小分度值是0.1V，电压表示数是2V；则电阻R2两端的电压U2＝UV2＝2V，由串联电路特点知，电阻R1两端的电压U1＝UV1﹣UV2＝10V﹣2V＝8V。
故选：C。
7．解：
开关S由断开到闭合过程中，电压表始终测的是电源电压，所以电压表示数V不变，故AB错误；
开关S断开时，电流表A测R1的电流；开关S闭合时，电流表A测干路中的电流；因并联电路中干路电流等于各支路电流之和，所以开关闭合后，电流表A的示数变大；
因为电压表示数不变，电流表A的示数变大，所以电压表和电流表示数的比值变小，故C错误，D正确。
故选：D。
8．解：
在串联电路中，若两灯的规格完全相同，则两灯分得的电压也相同，所以根据只“U1＝U2”不能判断两灯是并联的，故A错误；
在并联电路中，干路电流等于各支路电流之和，两支路电流可能相等，也可能不相等，故BD错误；
若灯泡L1、L2并联接在电路中，因并联电路中各支路两端电压与电源电压相等，所以U＝U1＝U2，故C正确。
故选：C。
9．解：A、并联电路两端电压相等；故A正确；
B、使用电压表时，它的两个接线柱允许不通过用电器直接与电源两极相连，故B错误；
C、当电压表并联在导线两端时，示数为零；故C错误；
D、电流表和电压表都有一定的量程，使用时应注意选择量程，量程合适即可，并不是越大越好，故D错误。
故选：A。
10．解：由图可知，两灯并联，电流表A2测量灯L2的电流，A1测量干路中的电流，电压表既测L2两端电压；
A、根据并联电路电流的特点可得通过灯L1的电流，I1＝I﹣I2＝0.8A﹣0.5A＝0.3A，故A正确；
BCD、电压表测量灯泡L2两端的电压，根据并联电路电压的特点，电源电压和灯L1两端的电压也是8V，故BC正确，D错误；
故选：D。
11．解：根据电路图可知，两灯泡并联，而并联电路两端电压相等，因此L1两端电压等于L2两端电压。
故选：B。
12．解：
由题知，两根镍铬合金丝并联在同一电路中，由并联电路的电压特点可知，它们两端电压U甲＝U乙。
故选：A。
13．解：（1）由左图可知，L1、L2并联，电表V1测L1两端电压，电表V2测L2两端电压，电压表V测电源电压，并联电路中各支路电压相等，都等于电源电压；故V示数等于V1示数，等于V2示数，故A正确、B错误；
（2）由右图可知，L1、L2串联，在串联电路中，电流处处相等，因此A示数等于A1示数，等于A2示数，故CD错误。
故选：A。
14．解：
A．因并联电路中各支路两端的电压相等且一节干电池的电压为1.5V，所以将10个干电池并联起来后其电压是1.5V，故A错误；
B．一般情况下，纯水是绝缘体不可以导电，橡胶的绝緣能力比铜强，故B正确；
C．热机在工作时不可避免的要克服机械部件间的摩擦做额外功，机械效率不会达到100%，故C错误；
D．对人体安全的电压是“不高于36V”，而不是36V，故D错误。
故选：B。
二．多选题
15．解：由电路图可知，两灯并联，A1测L1支路电流，A2测L2支路电流，A测干路电流。
A、并联电路中各支路两端的电压相等，所以L1两端电压等于L2两端电压，故A错误；
B、并联电路中各支路间互不影响，所以L1灯丝突然断了，L2支路不受影响，所以L2发光且A2的示数不变，故B正确；
C、并联电路中各支路电流和等于干路电流，所以电流表A示数等于两灯电流之和；
当拆下灯泡L2，通过L1支路电流不变，此时电流表A示数与L1支路电流相等，所以电流表A示数变小，故C正确；
D、并联电路，其中一条支路短路，整个电路被短路，所以两灯都不发光，故D正确。
故选：BCD。
三．填空题
16．解：
由图甲可知：两个电灯串联而成，V1测量电源电压，V2测的是L2两端的电压，则电源电压，U＝U1＝3V；
由于L2两端电压小于电源电压，所以图乙中电压表使用的是0～3V的量程，则示数为2V，即：L2两端的电压为2V，
根据串联电路两端的总电压等于各分电阻两端的电压之和可得：
灯L1两端电压：U1＝U﹣U2＝3V﹣2V＝1V。
故答案为：2；1。
17．解：
（1）电压表在连接时，电流必须从正接线柱流入、从负接线柱流出，此时指针向右偏转；图中电压表的指针向右偏转，说明与电压表正接线柱相连的B金属片是该电池的正极；
（2）由图知，电压表选择的是小量程，分度值是0.1V，此时的示数是1.2V；
因串联电路中各部分电压之和等于总电压，所以，如果想获得3.6V的电压，需要把3节这样的“水果电池”串联起来。
故答案为：B；3；
串联。
18．解：
由图可知，两灯串联，所以是探究串联电路中电压规律的实验，则需要用电压表分别测串联电路两端的电压，灯泡L1、L2两端的电压，从而得到串联电路的电压规律：
串联电路两端的电压等于串联电路中各部分电路两端电压之和。
故答案为：串联电路；等于。
19．解：由题知，两灯并联在电路中，
因为并联电路中，各个支路电流之和等于干路电流，所以IA＝IB+IC；
因为并联电路中，各个支路两端电压等于电源电压，所以U＝UB＝UC。
故答案为：IA＝IB+IC；U＝UB＝UC。
20．解：开关断开时，电路为R2的基本电路，电流表测量电路电流；开关闭合后，两电阻并联，电流表测量干路电流；
开关闭合后，两电阻并联，而并联电路两电压相等，因此R1、R2两端的电压之比1：1；
由于并联电路中各支路互不影响，因此流过R1与R2电流之比（5﹣3）：3＝2：3。
故答案为：2：3；
1：1。
四．实验探究题
21．解：（1）为了使探究得出的结论具有普遍意义，应该选取不相同的小灯泡进行实验；
（2）若L1短路，电压表示数为0，电路为通路，L2发光，不符合题意；
若L1断路，闭合开关S后，灯L1、L2均不发光，电压表与灯L2串联在电路中，电压表测电源电压，电压表有示数，符合题意，故电路中出现的故障可能是L1发生了断路；
（3）因已测量出L1的电压，故与A点相连的为电压表的负接线柱，与B点相连的为电压表的正接线柱；在测L2两端的电压时，如果电压表所接的B接点不动，只断开A接点，并改接到C接点上，则电流从电压表负接线柱流入了，即电压表的正负接线柱接反了，故小希的做法是错误的。
故答案为：（1）不相同；（2）断路；（3）电压表的正负接线柱接反了。
22．解：（1）由图表可知，该小组由此得出串联电路的总电压与各部分电压的关系是：U1+U2＝U；
（2）实验过程中，若L1灯丝断了，电压表V1测灯Ll两端的电压此时是电源的电压，电压表V1示数为2.6V；由于电路断路，电压表V2测灯L2两端的电压，示数为0V；
（3）该实验还有待改进，电路中换不同规格的小灯泡再进行多次实验。
故答案为：（1）U1+U2＝U；（2）2.6V；0V；（3）换不同规格的小灯泡再进行多次实验。
五．计算题
23．解：由图可知，L1与L2并联，电流表A2测干路电流，电流表A1测L2电流；
（1）因为并联电路中各支路两端电压相等，且等于电源电压，因此灯泡L1、L2两端的电压都为3V；
（2）因为并联电路中干路电流等于各支路电流之和，因此电流表A2的示数大于电流表A1的示数，而两电流表指针偏转角度相同，因此电流表A1量程为0～0.6A，分度值为0.02A，示数为0.3A；电流表A2量程为0～3A，分度值为0.1A，示数为1.5A；
则通过L1的电流：I1＝I﹣I2＝1.5A﹣0.3A＝1.2A；
（3）工作过程中L1灯丝突然烧断，此时电路为L2的基本电路，电流表A1和A2都测量电路电流，因此两表示数相等，而并联电路中，各支路互不影响，因此都为0.3A。
答：（1）灯泡L1、L2两端的电压都是3V；
（2）通过灯泡L1、L2的电流分别是1.2；0.3A；
（3）若在工作过程中L1灯丝突然烧断，电流表Al、A2的示数分别是0.3A、0.3A。
24．解：（1）由图甲可知，两灯泡并联，已知电源电压为3V，
则灯泡L1、L2两端的电压都等于电源电压，为3V；
（2）由图甲可知，两灯泡并联，电流表A1测干路电流，电流表A2测灯泡L2所在支路的电流，
电流表A1示数如图乙所示，其量程是0～3A，分度值是0.1A，示数为1.5A。
电流表A2示数如图丙所示，其量程是0～0.6A，分度值是0.02A，示数为0.48A；
即灯泡L2的电流I2＝IA2＝0.48A，灯泡L1的电流I1＝IA1﹣IA2＝1.5A﹣0.48A＝1.02A。
（3）工作过程中L1灯丝突然烧断，此时电路为L2的基本电路，电流表A1和A2都测量L2的电流，因此两表的示数相等；由于并联电路中，各支路互不影响，且干路电流等于各支路电流之和，所以电流表A2的示数不变，还是0.48A，A1的示数变小，并且等于电流表A2的示数。
（4）由并联电路的电压特点可知，各支路两端的电压相等；
因为并联电路中干路电流等于各支路电流之和，所以并联的用电器越多，干路的电流就越大。
答：（1）灯泡L1、L2两端的电压都是3V；
（2）通过灯泡L1、L2的电流分别是1.02A和0.48A；
（3）若灯泡L1的灯丝烧断，电流表A1、A2的示数分别是0.48A、0.48A；
（4）相等；大。
