人教版九年级物理 全一册 第15章 第2节电流和电路同步练习 有答案

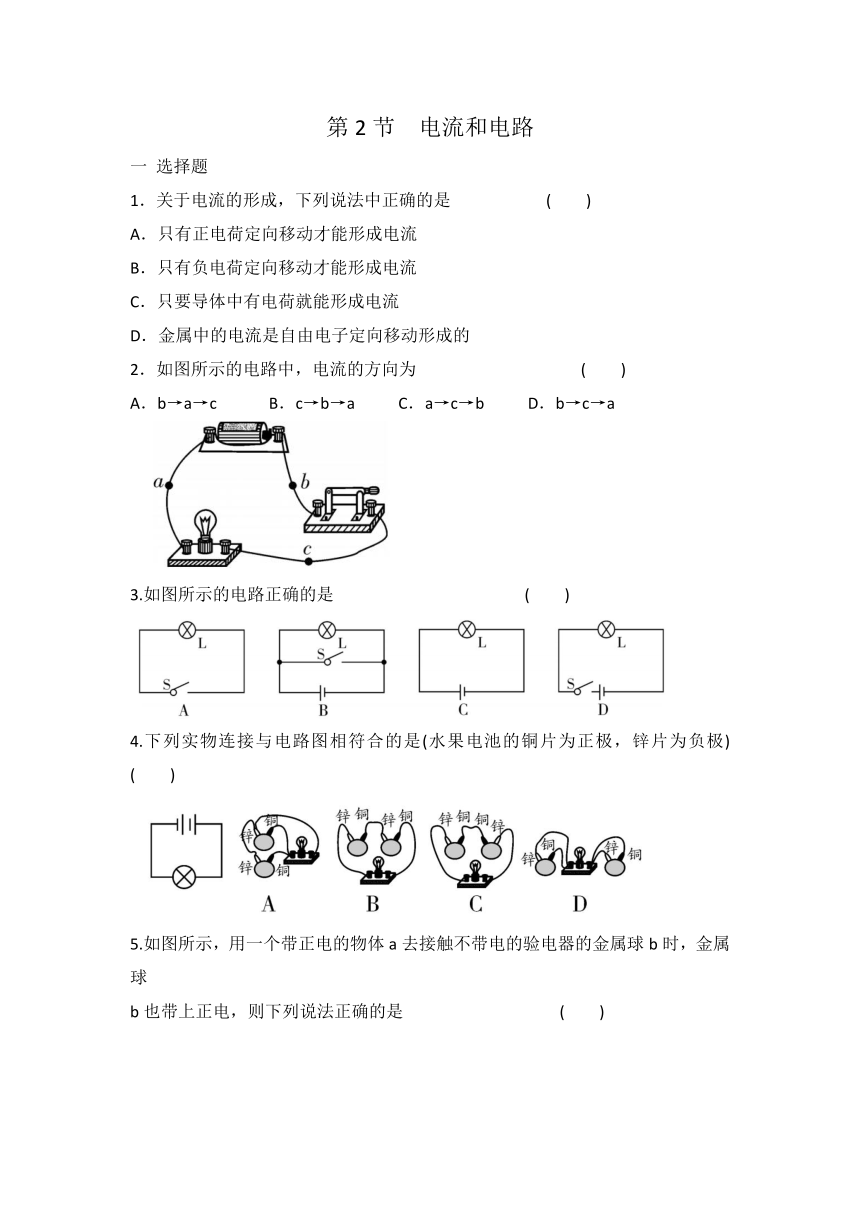

第2节　电流和电路
一
选择题
1．关于电流的形成，下列说法中正确的是
(　　)
A．只有正电荷定向移动才能形成电流
B．只有负电荷定向移动才能形成电流
C．只要导体中有电荷就能形成电流
D．金属中的电流是自由电子定向移动形成的
2．如图所示的电路中，电流的方向为
(　　)
A．b→a→c　　　B．c→b→a　　
C．a→c→b
D．b→c→a
3.如图所示的电路正确的是
(　　)
4.下列实物连接与电路图相符合的是(水果电池的铜片为正极，锌片为负极)
(　　)

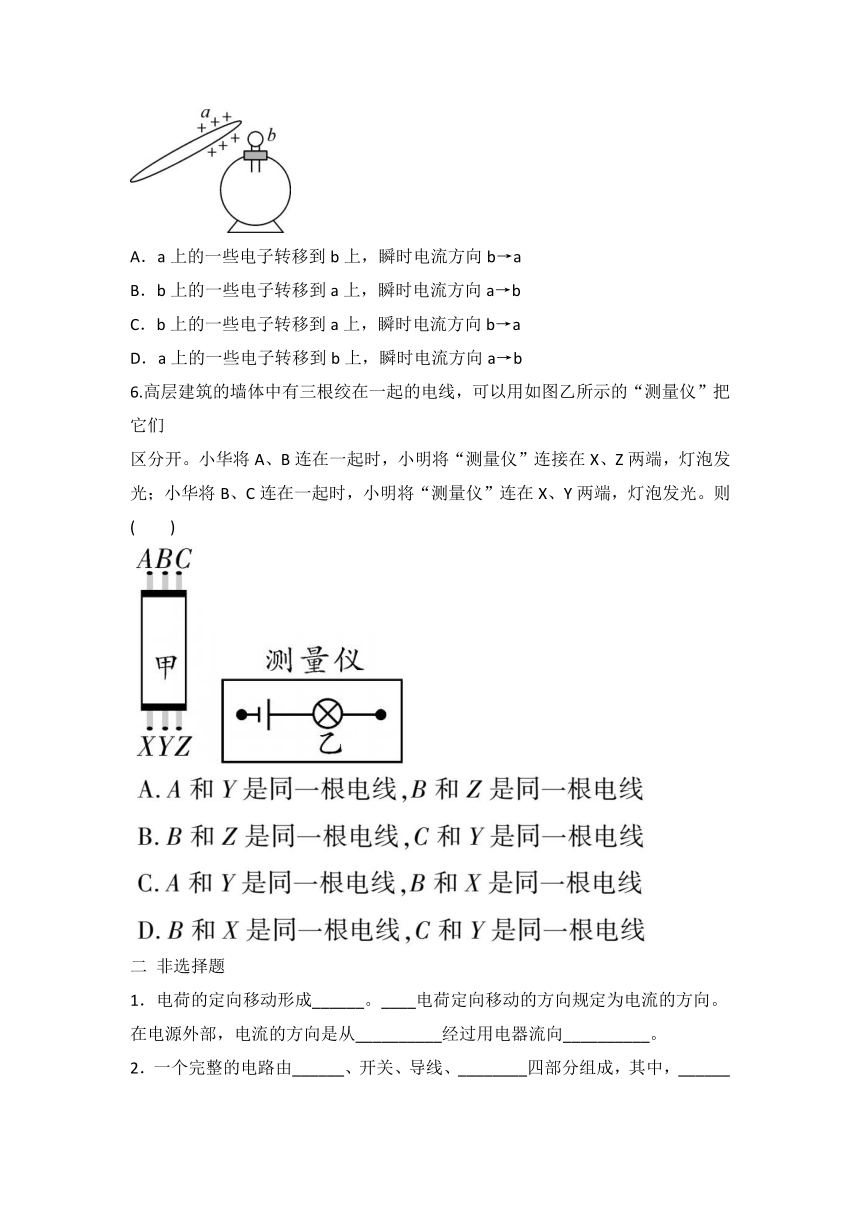

5.如图所示，用一个带正电的物体a去接触不带电的验电器的金属球b时，金属球
b也带上正电，则下列说法正确的是
(　　)
A．a上的一些电子转移到b上，瞬时电流方向b→a
B．b上的一些电子转移到a上，瞬时电流方向a→b
C．b上的一些电子转移到a上，瞬时电流方向b→a
D．a上的一些电子转移到b上，瞬时电流方向a→b
6.高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们
区分开。小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光。则
(　　)
二
非选择题
1．电荷的定向移动形成______。____电荷定向移动的方向规定为电流的方向。在电源外部，电流的方向是从__________经过用电器流向__________。
2．一个完整的电路由______、开关、导线、________四部分组成，其中，______是提供电能的装置；______控制电路的通断；_____
输送电能；_______消耗电能，工作时将电能转化为其他形式的能。
3．用规定的符号表示电路连接的图叫________。
4．三种状态的电路：通路、________、和_______，电源发生短路，会__________，用电器被短路，则用电器__________。

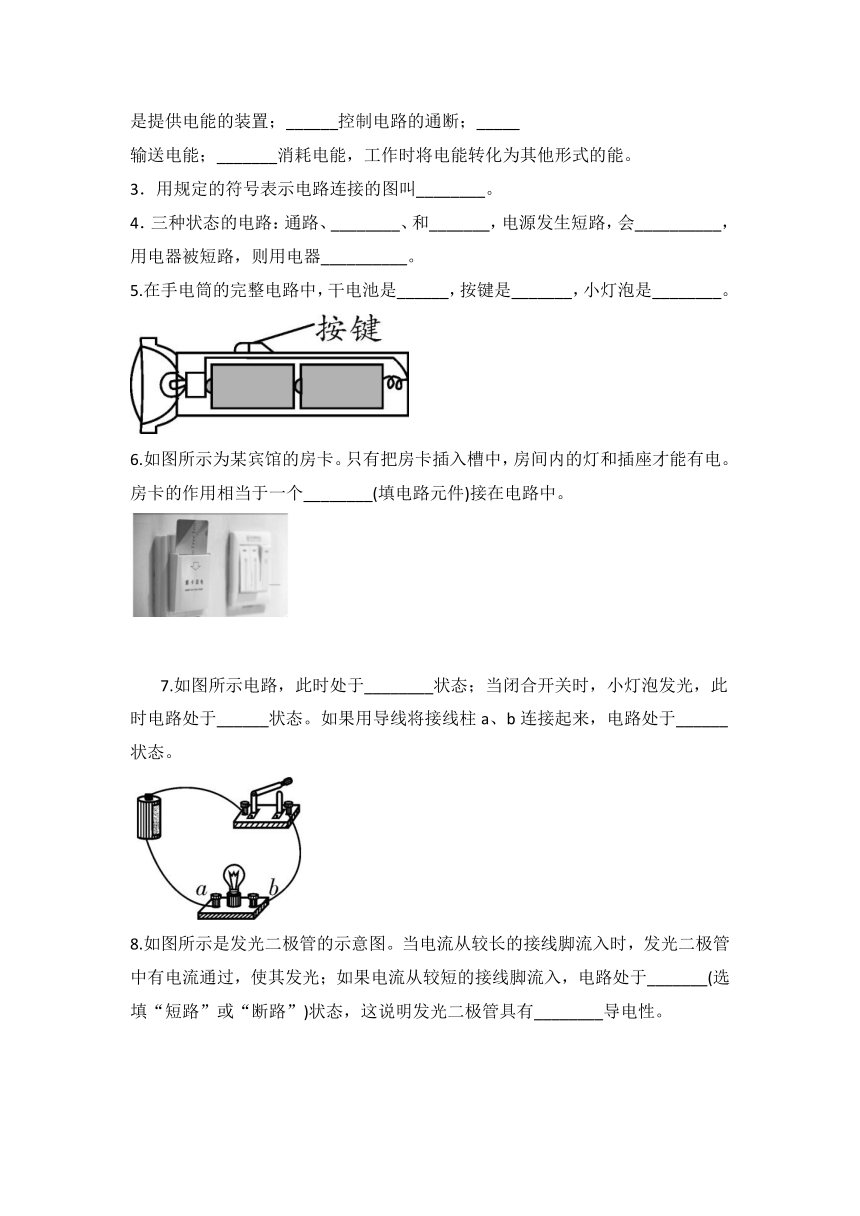

5.在手电筒的完整电路中，干电池是______，按键是_______，小灯泡是________。
6.如图所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个________(填电路元件)接在电路中。
7.如图所示电路，此时处于________状态；当闭合开关时，小灯泡发光，此时电路处于______状态。如果用导线将接线柱a、b连接起来，电路处于______状态。
8.如图所示是发光二极管的示意图。当电流从较长的接线脚流入时，发光二极管中有电流通过，使其发光；如果电流从较短的接线脚流入，电路处于_______(选填“短路”或“断路”)状态，这说明发光二极管具有________导电性。
9.如图所示，当开关S1、S2断开时，电路是______；当S1闭合，S2断开时，电路是______；当S1、S2都闭合时，电路是_____。(均选填“通路”“断路”或“短路”)
10.恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是闭合的，当设定起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，拆弹专家应在图中____(选填“a”或“b”)处剪断导线。拆除前起爆器上________(选填“有”或“没有”)电流通过。
11.野营时，小红携带的手电筒不发光了，请你帮助她找出原因。
(1)请根据图中手电筒的结构示意图，将电路图补画完整。
(2)写出手电筒不发光的三种可能原因。
①_____________________；
②___________________；
③_________________________。
参考答案
一
选择题
DDDDB
D
二
非选择题
1.电流
正
电源正极
电源负极
2.电源
用电器
电源
开关
导线
用电器
3.电路图
4.断路
短路
烧坏电源
不能工作
5.
电源
开关
用电器
6.开关
7.断路
通路
短路
8.断路
单向
9.断路
通路
短路
10.a
没有
11.1)
2)小灯泡的灯丝断了
开关接触不良
灯泡与灯座接触不良
