人教版物理九年级全一册：16.4 变阻器 同步练习（附答案）

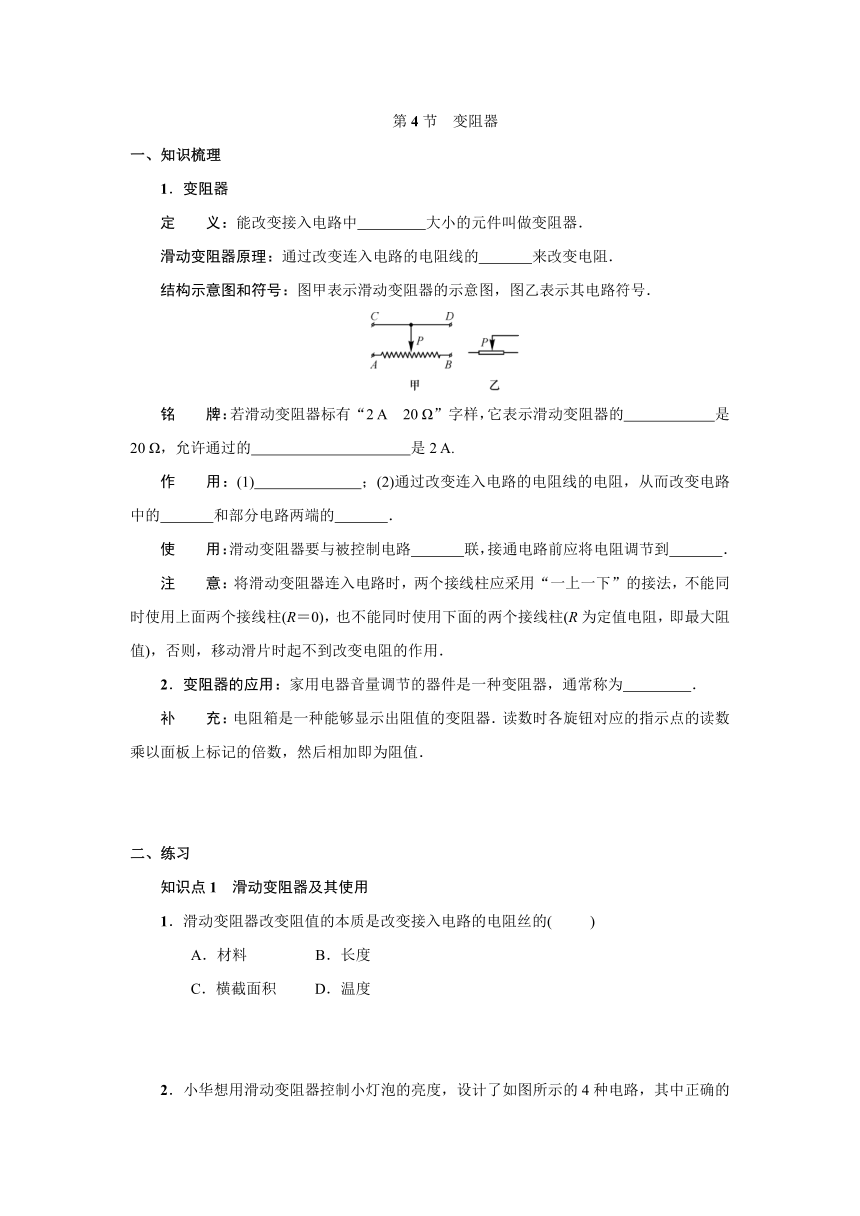

第4节　变阻器
一、知识梳理
1．变阻器
定　　义：能改变接入电路中 大小的元件叫做变阻器．
滑动变阻器原理：通过改变连入电路的电阻线的 来改变电阻．
结构示意图和符号：图甲表示滑动变阻器的示意图，图乙表示其电路符号．
铭　　牌：若滑动变阻器标有“2 A　20 Ω”字样，它表示滑动变阻器的 是20 Ω，允许通过的 是2 A.
作　　用：(1) ；(2)通过改变连入电路的电阻线的电阻，从而改变电路中的 和部分电路两端的 ．
使　　用：滑动变阻器要与被控制电路 联，接通电路前应将电阻调节到 ．
注　　意：将滑动变阻器连入电路时，两个接线柱应采用“一上一下”的接法，不能同时使用上面两个接线柱(R＝0)，也不能同时使用下面的两个接线柱(R为定值电阻，即最大阻值)，否则，移动滑片时起不到改变电阻的作用．
2．变阻器的应用：家用电器音量调节的器件是一种变阻器，通常称为 ．
补　　充：电阻箱是一种能够显示出阻值的变阻器．读数时各旋钮对应的指示点的读数乘以面板上标记的倍数，然后相加即为阻值．
　　　　　　　　　　　　　　　　
二、练习
知识点1　滑动变阻器及其使用
1．滑动变阻器改变阻值的本质是改变接入电路的电阻丝的( )
A．材料 B．长度
C．横截面积 D．温度

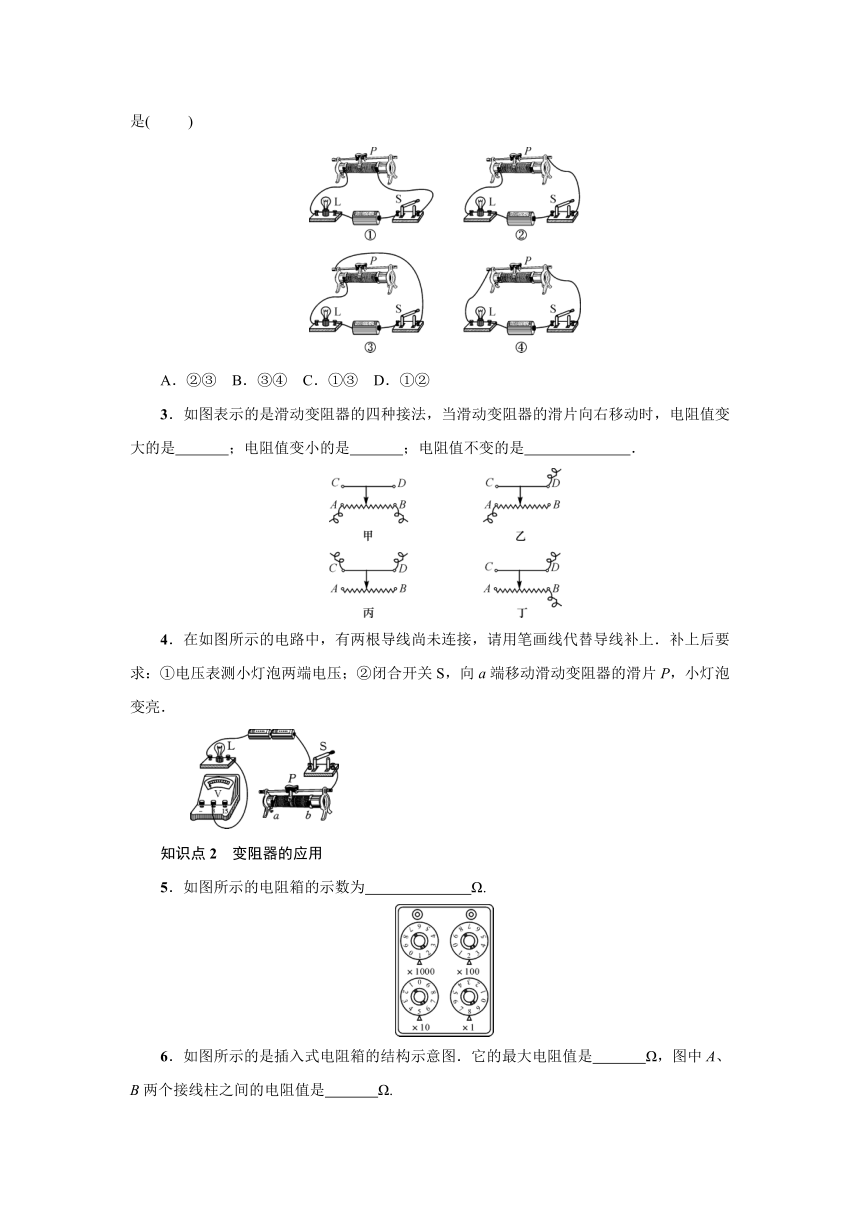

2．小华想用滑动变阻器控制小灯泡的亮度，设计了如图所示的4种电路，其中正确的是( )
A．②③ B．③④ C．①③ D．①②
3．如图表示的是滑动变阻器的四种接法，当滑动变阻器的滑片向右移动时，电阻值变大的是 ；电阻值变小的是 ；电阻值不变的是 ．
4．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：①电压表测小灯泡两端电压；②闭合开关S，向a端移动滑动变阻器的滑片P，小灯泡变亮．
　
知识点2　变阻器的应用
5．如图所示的电阻箱的示数为 Ω.

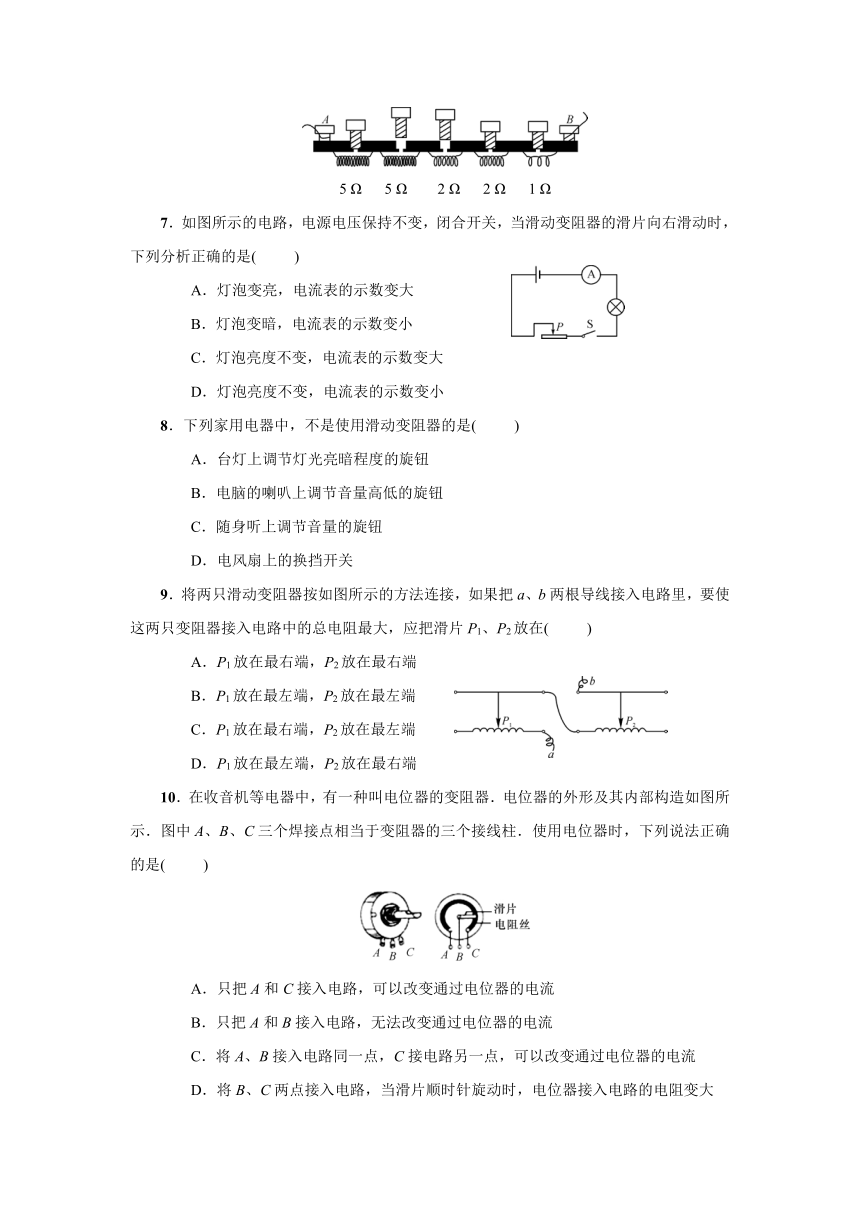

6．如图所示的是插入式电阻箱的结构示意图．它的最大电阻值是 Ω，图中A、B两个接线柱之间的电阻值是 Ω.
5 Ω　 5 Ω 　2 Ω　 2 Ω　 1 Ω
33540705321307．如图所示的电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是( )
A．灯泡变亮，电流表的示数变大
B．灯泡变暗，电流表的示数变小
C．灯泡亮度不变，电流表的示数变大
D．灯泡亮度不变，电流表的示数变小
8．下列家用电器中，不是使用滑动变阻器的是( )
A．台灯上调节灯光亮暗程度的旋钮
B．电脑的喇叭上调节音量高低的旋钮
C．随身听上调节音量的旋钮
D．电风扇上的换挡开关
9．将两只滑动变阻器按如图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在( )
2851785278130A．P1放在最右端，P2放在最右端
B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端
D．P1放在最左端，P2放在最右端
10．在收音机等电器中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是( )
A．只把A和C接入电路，可以改变通过电位器的电流
B．只把A和B接入电路，无法改变通过电位器的电流
C．将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流
D．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路的电阻变大
11．如图所示电路，导线a固定在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化．这个实验说明铅笔芯是 (填“导体”或“绝缘体”)，还能说明导体的电阻与 有关．受此启发，人们制造了一种可以改变电阻的元件，叫做 ．
12．如图所示是大型电子地磅的电路图．当称重物时，在压力作用下滑片P向 端滑动，变阻器连入电路的电阻 (填“变大”“不变”或“变小”，下同)，电流表(重量表)的示数将 ．
13．如图为“用滑动变阻器改变电流”的实验．
(1)根据上述实物图在下面虚线框内画出相应电路图．
(2)在闭合开关前，滑片P应移动到最 (填“左”或“右”)端．
(3)滑片向B端滑动时，小灯泡 (填“变亮”“变暗”或“不变”)．
(4)开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是因为 ．
参考答案：
一、知识梳理
1．变阻器
定　　义：能改变接入电路中__电阻__大小的元件叫做变阻器．
滑动变阻器原理：通过改变连入电路的电阻线的__长度__来改变电阻．
结构示意图和符号：图甲表示滑动变阻器的示意图，图乙表示其电路符号．
铭　　牌：若滑动变阻器标有“2 A　20 Ω”字样，它表示滑动变阻器的__最大电阻值__是20 Ω，允许通过的__最大电流__是2 A.
作　　用：(1)__保护电路__；(2)通过改变连入电路的电阻线的电阻，从而改变电路中的__电流__和部分电路两端的__电压__．
使　　用：滑动变阻器要与被控制电路__串__联，接通电路前应将电阻调节到__最大__．
注　　意：将滑动变阻器连入电路时，两个接线柱应采用“一上一下”的接法，不能同时使用上面两个接线柱(R＝0)，也不能同时使用下面的两个接线柱(R为定值电阻，即最大阻值)，否则，移动滑片时起不到改变电阻的作用．
2．变阻器的应用：家用电器音量调节的器件是一种变阻器，通常称为__电位器__．
补　　充：电阻箱是一种能够显示出阻值的变阻器．读数时各旋钮对应的指示点的读数乘以面板上标记的倍数，然后相加即为阻值．
　　　　　　　　　　　　　　　　
二、练习
1．B
2．A
3．电阻值变大的是__乙__；电阻值变小的是__丁__；电阻值不变的是__甲、丙__．
4．　解：
5．如图所示的电阻箱的示数为__1__258__Ω.
6．最大电阻值是__15__Ω，图中A、B两个接线柱之间的电阻值是__7__Ω.
7．A
8．D
9．D
10．C
11．这个实验说明铅笔芯是__导体__(填“导体”或“绝缘体”)，还能说明导体的电阻与__导体长度__有关．受此启发，人们制造了一种可以改变电阻的元件，叫做__滑动变阻器．
12．在压力作用下滑片P向__下__端滑动，变阻器连入电路的电阻__变小__(填“变大”“不变”或“变小”，下同)，电流表(重量表)的示数将__变大__．
13．(1)根据上述实物图在下面虚线框内画出相应电路图．
503555108585
解：
(2)在闭合开关前，滑片P应移动到最__左__(填“左”或“右”)端．
(3)滑片向B端滑动时，小灯泡__变亮__(填“变亮”“变暗”或“不变”)．
(4)开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是因为__滑动变阻器接入电路的是下面两个接线柱__．
