人教版九年级物理第十九章第一节家庭电路同步练习(word版 带答案)

人教版九年级物理第十九章第一节家庭电路同步练习

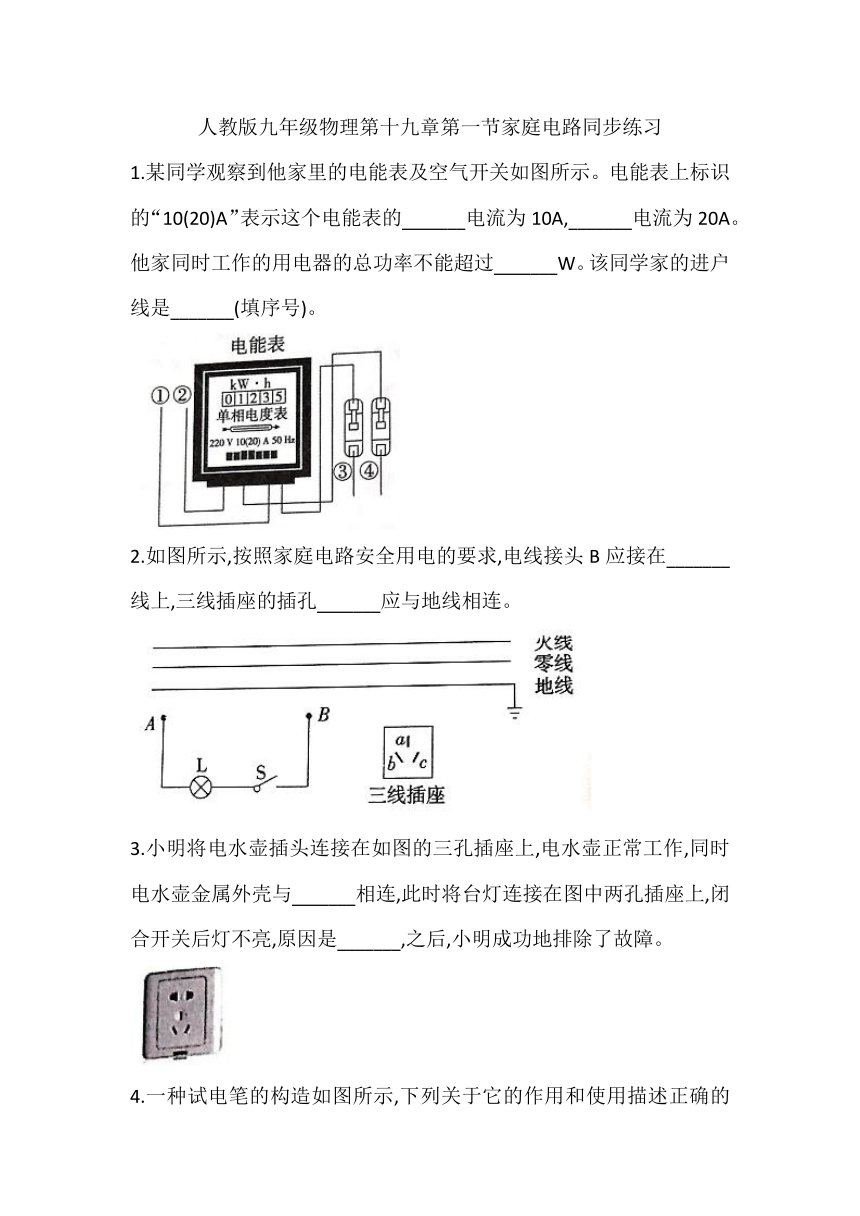

1.某同学观察到他家里的电能表及空气开关如图所示。电能表上标识的“10(20)A”表示这个电能表的_______电流为10A,_______电流为20A。他家同时工作的用电器的总功率不能超过_______W。该同学家的进户线是_______(填序号)。
2.如图所示,按照家庭电路安全用电的要求,电线接头B应接在_______线上,三线插座的插孔_______应与地线相连。
3.小明将电水壶插头连接在如图的三孔插座上,电水壶正常工作,同时电水壶金属外壳与_______相连,此时将台灯连接在图中两孔插座上,闭合开关后灯不亮,原因是_______,之后,小明成功地排除了故障。

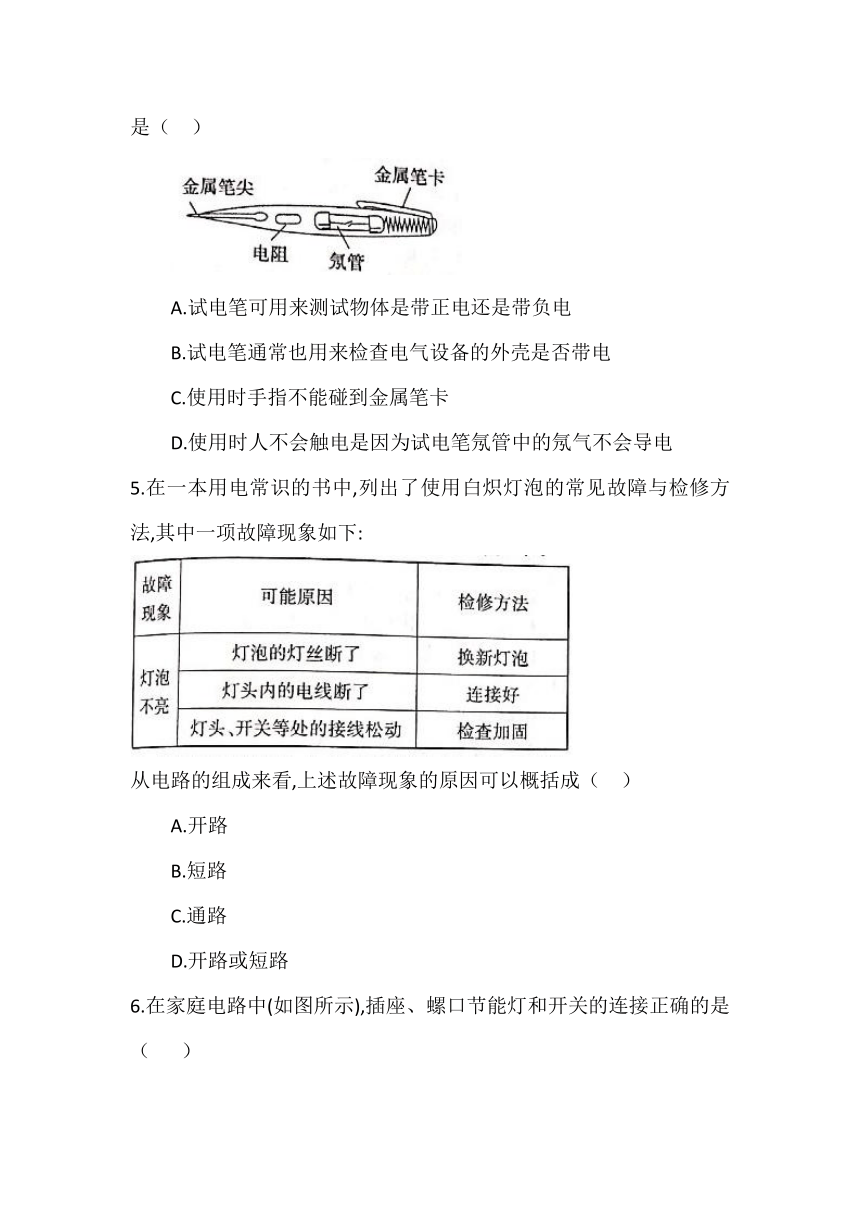

4.一种试电笔的构造如图所示,下列关于它的作用和使用描述正确的是（
）
A.试电笔可用来测试物体是带正电还是带负电
B.试电笔通常也用来检查电气设备的外壳是否带电
C.使用时手指不能碰到金属笔卡
D.使用时人不会触电是因为试电笔氖管中的氖气不会导电
5.在一本用电常识的书中,列出了使用白炽灯泡的常见故障与检修方法,其中一项故障现象如下:
从电路的组成来看,上述故障现象的原因可以概括成（
）
A.开路
B.短路
C.通路
D.开路或短路
6.在家庭电路中(如图所示),插座、螺口节能灯和开关的连接正确的是
（
）
7.如图所示的是小明设计的四盏螺丝口白炽灯的安装图,其中正确的是
（
）
A.甲灯
B.乙灯
C.丙灯
D.丁灯
8.请在图中正确连接电路图。
9.如图,要求开关控制螺旋灯泡,将图中元件分别正确连接到电路中。
10.小华家院子里有两盏照明灯,它们工作时互不影响,且用一个开关就可以控制它们。请完成小华家照明灯的连接方式。
11.电工师傅常用一只额定电压为220V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示,当S闭合后,再分别闭合S1、S2、S3(每次只能闭合其中之一)时可能出现以下三种情况,试判断(选填“短路”“断路”或“正常”):
(1)L不亮,说明该支路_______
(2)L0正常发光,说明该支路_______。
(3)L0发光呈暗红色,说明该支路_______
12.小明同学学习了家庭电路的(EE知识后,在生活中更加注意观LONN察家用电器。
(1)如图所示,他发现自己家洗衣机用的是三脚插头,其铭牌上标有“10A250V”其中的“10A”表示什么意思?
(2)小明同学仔细观察三只插脚,又有新的发现:标有“E字”的插脚比其他两脚稍长一些,他又查看了其他家用电器的三脚插头,也是这种情况,它比其他两脚稍长一些有什么好处?
答案
标定
额定最大
4400
①②
火
a
大地
台灯所在支路断路
B
A
B
D
略
略
略
断路
短路
正常
10A表示允许通过的最大电流
略
