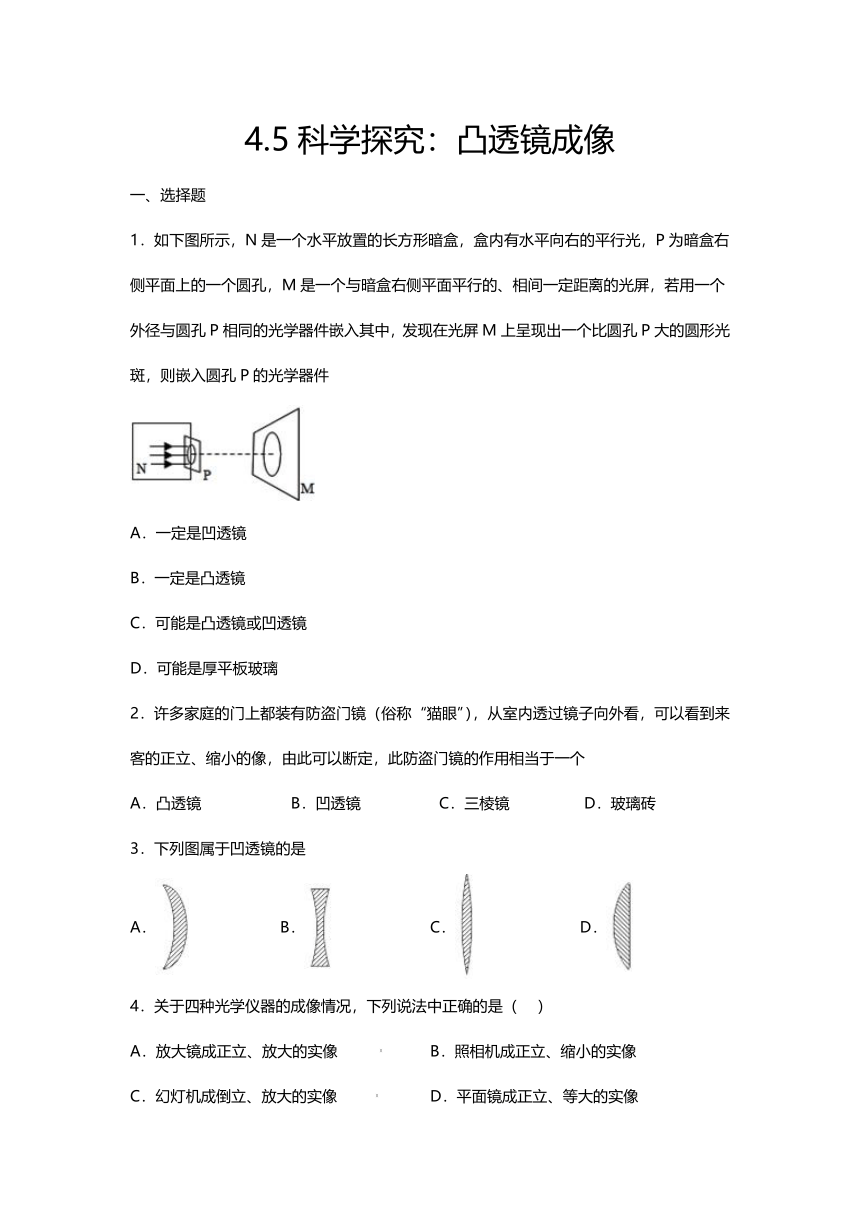

4.5科学探究：凸透镜成像
一、选择题
1．如下图所示，N是一个水平放置的长方形暗盒，盒内有水平向右的平行光，P为暗盒右侧平面上的一个圆孔，M是一个与暗盒右侧平面平行的、相间一定距离的光屏，若用一个外径与圆孔P相同的光学器件嵌入其中，发现在光屏M上呈现出一个比圆孔P大的圆形光斑，则嵌入圆孔P的光学器件
A．一定是凹透镜
B．一定是凸透镜
C．可能是凸透镜或凹透镜
D．可能是厚平板玻璃
2．许多家庭的门上都装有防盗门镜（俗称“猫眼”），从室内透过镜子向外看，可以看到来客的正立、缩小的像，由此可以断定，此防盗门镜的作用相当于一个
A．凸透镜???????????????
B．凹透镜????????????
C．三棱镜???????????
D．玻璃砖
3．下列图属于凹透镜的是
A．
B．
C．
D．
4．关于四种光学仪器的成像情况，下列说法中正确的是（???
）
A．放大镜成正立、放大的实像???????????
B．照相机成正立、缩小的实像
C．幻灯机成倒立、放大的实像??????????
D．平面镜成正立、等大的实像

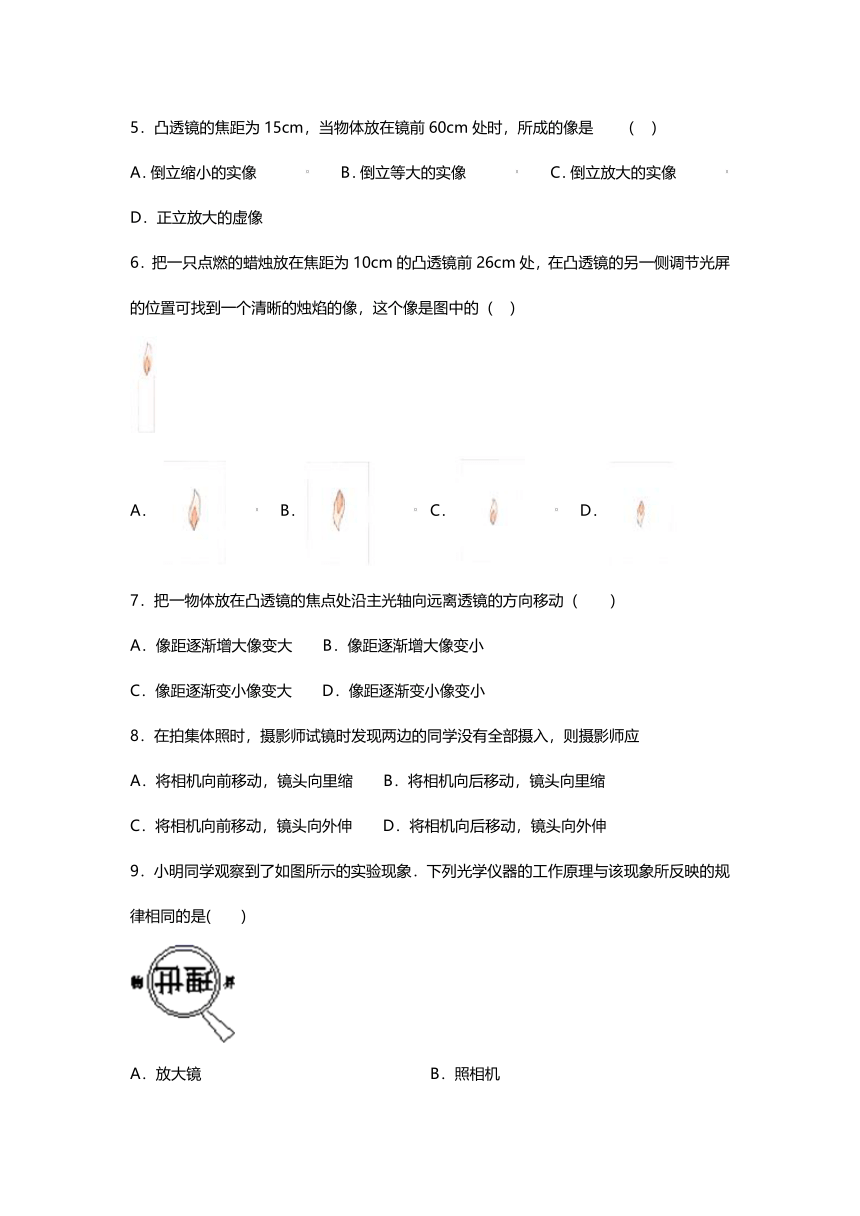

5．凸透镜的焦距为15cm，当物体放在镜前60cm处时，所成的像是???????（????）
A．倒立缩小的实像?????????????
B．倒立等大的实像?????????????
C．倒立放大的实像?????????????
D．正立放大的虚像
6．把一只点燃的蜡烛放在焦距为10cm的凸透镜前26cm处，在凸透镜的另一侧调节光屏的位置可找到一个清晰的烛焰的像，这个像是图中的（??
）
A．????????
B．??????????
C．????????
D．
7．把一物体放在凸透镜的焦点处沿主光轴向远离透镜的方向移动（
）
A．像距逐渐增大像变大
B．像距逐渐增大像变小
C．像距逐渐变小像变大
D．像距逐渐变小像变小
8．在拍集体照时，摄影师试镜时发现两边的同学没有全部摄入，则摄影师应
A．将相机向前移动，镜头向里缩
B．将相机向后移动，镜头向里缩
C．将相机向前移动，镜头向外伸
D．将相机向后移动，镜头向外伸
9．小明同学观察到了如图所示的实验现象．下列光学仪器的工作原理与该现象所反映的规律相同的是(
)
A．放大镜
B．照相机
C．投影仪

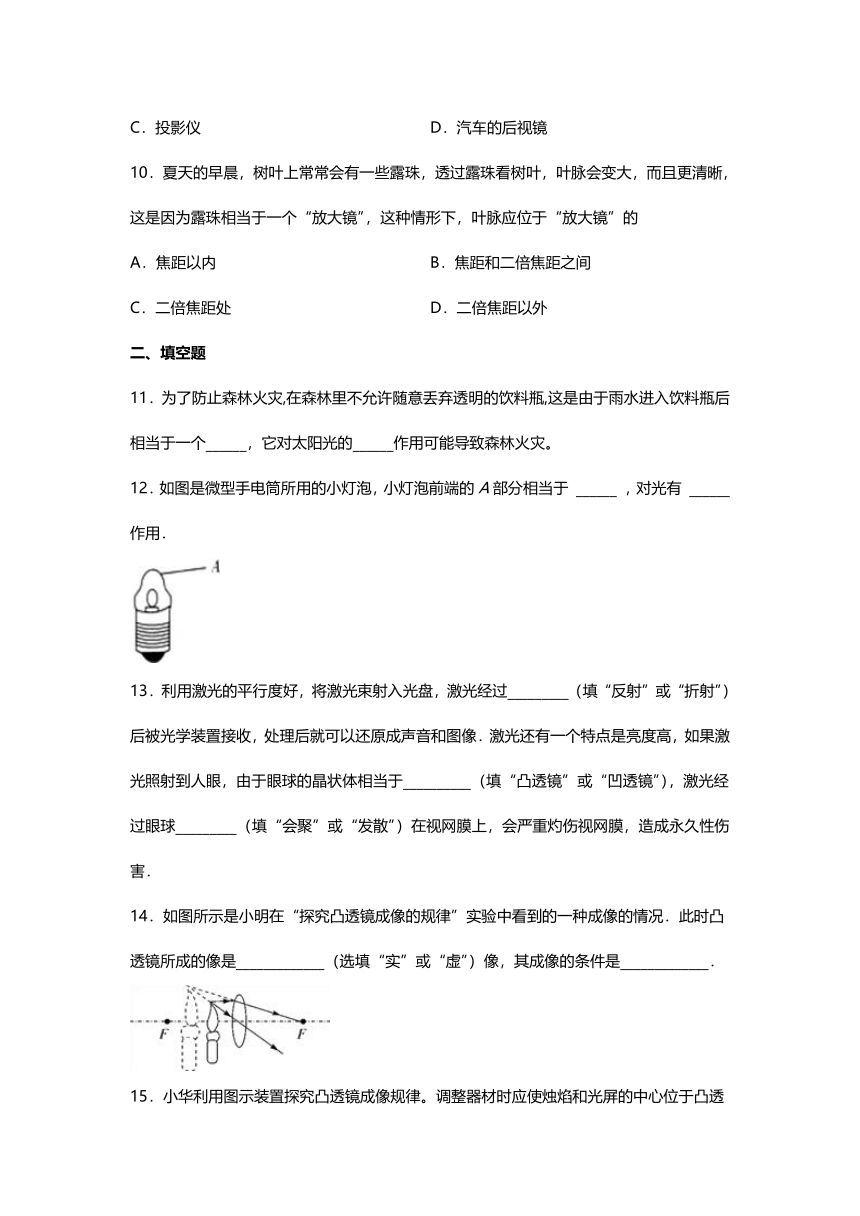

D．汽车的后视镜
10．夏天的早晨，树叶上常常会有一些露珠，透过露珠看树叶，叶脉会变大，而且更清晰，这是因为露珠相当于一个“放大镜”，这种情形下，叶脉应位于“放大镜”的
A．焦距以内
B．焦距和二倍焦距之间
C．二倍焦距处
D．二倍焦距以外
二、填空题
11．为了防止森林火灾,在森林里不允许随意丢弃透明的饮料瓶,这是由于雨水进入饮料瓶后相当于一个______，它对太阳光的______作用可能导致森林火灾。
12．如图是微型手电筒所用的小灯泡，小灯泡前端的A部分相当于
______
，对光有
______
作用．
13．利用激光的平行度好，将激光束射入光盘，激光经过_________（填“反射”或“折射”）后被光学装置接收，处理后就可以还原成声音和图像．激光还有一个特点是亮度高，如果激光照射到人眼，由于眼球的晶状体相当于__________（填“凸透镜”或“凹透镜”），激光经过眼球_________（填“会聚”或“发散”）在视网膜上，会严重灼伤视网膜，造成永久性伤害．
14．如图所示是小明在“探究凸透镜成像的规律”实验中看到的一种成像的情况．此时凸透镜所成的像是_____________（选填“实”或“虚”）像，其成像的条件是_____________．

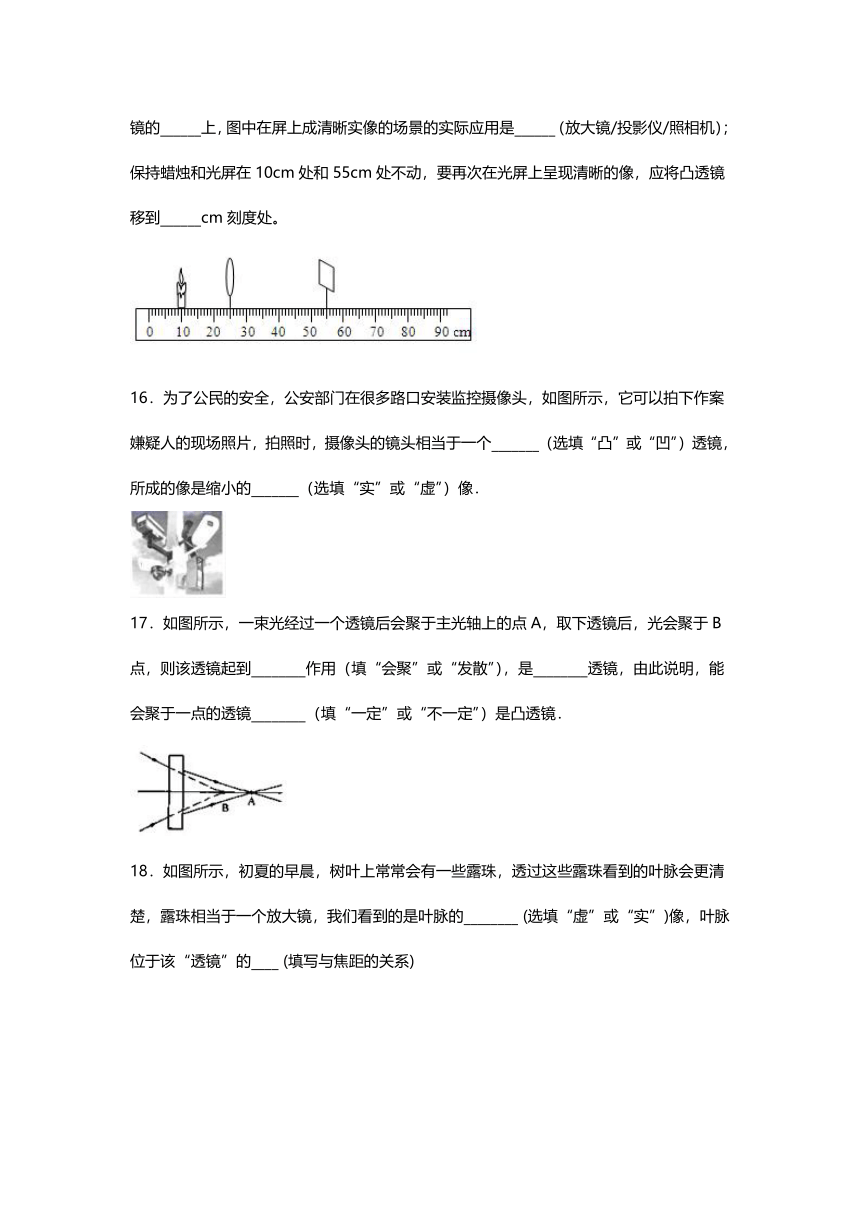

15．小华利用图示装置探究凸透镜成像规律。调整器材时应使烛焰和光屏的中心位于凸透镜的______上，图中在屏上成清晰实像的场景的实际应用是______（放大镜/投影仪/照相机）；保持蜡烛和光屏在10cm处和55cm处不动，要再次在光屏上呈现清晰的像，应将凸透镜移到______cm刻度处。
16．为了公民的安全，公安部门在很多路口安装监控摄像头，如图所示，它可以拍下作案嫌疑人的现场照片，拍照时，摄像头的镜头相当于一个_______（选填“凸”或“凹”）透镜，所成的像是缩小的_______（选填“实”或“虚”）像．
17．如图所示，一束光经过一个透镜后会聚于主光轴上的点A，取下透镜后，光会聚于B点，则该透镜起到________作用（填“会聚”或“发散”），是________透镜，由此说明，能会聚于一点的透镜________（填“一定”或“不一定”）是凸透镜．
18．如图所示，初夏的早晨，树叶上常常会有一些露珠，透过这些露珠看到的叶脉会更清楚，露珠相当于一个放大镜，我们看到的是叶脉的________
(选填“虚”或“实”)像，叶脉位于该“透镜”的____
(填写与焦距的关系)
19．把物体置于凸透镜主光轴上距透镜25厘米处，已知透镜焦距为10厘米，则物体通过凸透镜生成的是__________像．如果将物体沿主光轴向靠近透镜方向移动10厘米，则在移动过程中，物体的像将沿主光轴向__________透镜方向移动（填“靠近”或“远离”），同时像的大小逐渐__________（填“变大”或“变小"）．
20．如图所示，在鉴定文物时，常用放大镜观察文物的细微部分，这时看到的像是___________．如果在文物上有两条裂纹，其夹角是，要想使看到的像更大些，应该将放大镜离裂纹______夹角是___________度．
三、综合题
21．如图所示，—束光射向凸透镜经折射后，折射光线射到一个平面镜上．请在图中画出射向凸透镜这束入射光和经平面镜反射的光路，并标出反射角的度数．
22．根据图中光线的传播方向，在方框内填放适当的光学元件，并将光路补充完整．
23．在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm。
(1)实验前，调节蜡烛、凸透镜、光屏的中心在_____，目的是使烛焰的像成在光屏的中央。
(2)如图所示，若蜡烛、凸透镜在当前位置，应向_____（填“左”或“右”）移动光屏，直到光屏上得到清晰的像。此时烛焰的像是倒立的、_____（填“放大”或“缩小”）的实像，这一成像规律应用在_____（填“照相机”或“放大镜”）上。
(3)在(2)的基础上，若凸透镜位置不动，将蜡烛和光屏位置互换，光屏上将得到倒立的、_____（填“放大”或“缩小”）的实像。
(4)当蜡烛燃烧逐渐变短时，为了使像还能成在光屏的中央，应向_____（填“上”或“下”）适当调节光屏的位置。
24．某兴趣小组做“探究凸透镜成像的规律”的实验中：
（1）实验前，应调整烛焰和光屏的中心在_______________；
（2）小明将蝴烛、凸透镜和光屏调到如图所示位置时，在光屏上得到了一个清晰的像，这个像是_________（选填“放大”、“缩小”或“等大”）的像。若在保持蜡烛和光屏位置不变的情况下，可将凸透镜移至光具座_________cm的刻度线处时，光屏上再次成清晰的像。
（3）如图所示，把蜡烛向左移动一小段距离，发现光屏上烛焰的像变模糊了。小明为了使光屏上再次得到清晰的像，应调整光屏向_________（选填“左”或“右”）移动；
答案
1．C
2．B
3．B
4．C
5．A
6．D
7．D
8．B
9．C
10．A
11．凸透镜
会聚
12．凸透镜
会聚
13．反射
凸透镜
会聚
14．虚
物距小于焦距
15．主光轴
投影仪
40
16．凸
实
17．发散
凹
不一定
18．虛
一倍焦距以内
19．倒立缩小实
远离
变大
20．正立、放大的虚像
远一些
5
21．
22．凸透镜　凹透镜　凸透镜
23．同一高度
左
缩小
照相机
放大
上
24．同一高度上
放大
60
左
