九年级科学第三章电能测试卷（无答案）

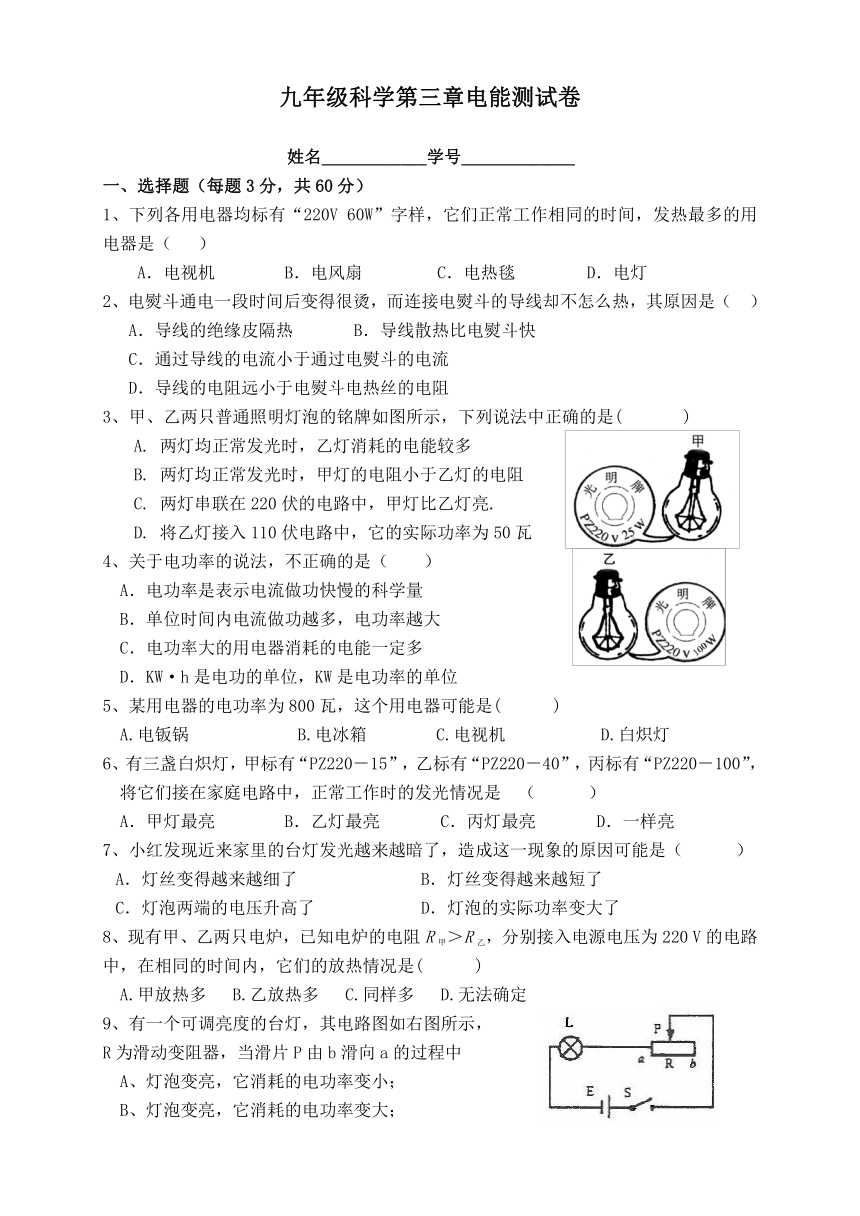

九年级科学第三章电能测试卷
姓名____________学号_____________
一、选择题（每题3分，共60分）
1、下列各用电器均标有“220V 60W”字样，它们正常工作相同的时间，发热最多的用电器是（ ）
A．电视机 B．电风扇 C．电热毯 D．电灯
2、电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，其原因是（ ）
A．导线的绝缘皮隔热 B．导线散热比电熨斗快
C．通过导线的电流小于通过电熨斗的电流
D．导线的电阻远小于电熨斗电热丝的电阻
3、甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是( )
A. 两灯均正常发光时，乙灯消耗的电能较多
B. 两灯均正常发光时，甲灯的电阻小于乙灯的电阻
C. 两灯串联在220伏的电路中，甲灯比乙灯亮.
D. 将乙灯接入110伏电路中，它的实际功率为50瓦
4、关于电功率的说法，不正确的是（ ）
A．电功率是表示电流做功快慢的科学量
B．单位时间内电流做功越多，电功率越大
C．电功率大的用电器消耗的电能一定多
D．KW·h是电功的单位，KW是电功率的单位
5、某用电器的电功率为800瓦，这个用电器可能是( )
A.电钣锅 B.电冰箱 C.电视机 D.白炽灯
6、有三盏白炽灯，甲标有“PZ220－15”，乙标有“PZ220－40”，丙标有“PZ220－100”，将它们接在家庭电路中，正常工作时的发光情况是 （ ）
A．甲灯最亮 B．乙灯最亮 C．丙灯最亮 D．一样亮
7、小红发现近来家里的台灯发光越来越暗了，造成这一现象的原因可能是（ ）
A．灯丝变得越来越细了 B．灯丝变得越来越短了
C．灯泡两端的电压升高了 D．灯泡的实际功率变大了
8、现有甲、乙两只电炉，已知电炉的电阻R甲＞R乙，分别接入电源电压为220 V的电路中，在相同的时间内，它们的放热情况是( )
A.甲放热多 B.乙放热多 C.同样多 D.无法确定
9、有一个可调亮度的台灯，其电路图如右图所示，
R为滑动变阻器，当滑片P由b滑向a的过程中
A、灯泡变亮，它消耗的电功率变小；
B、灯泡变亮，它消耗的电功率变大；

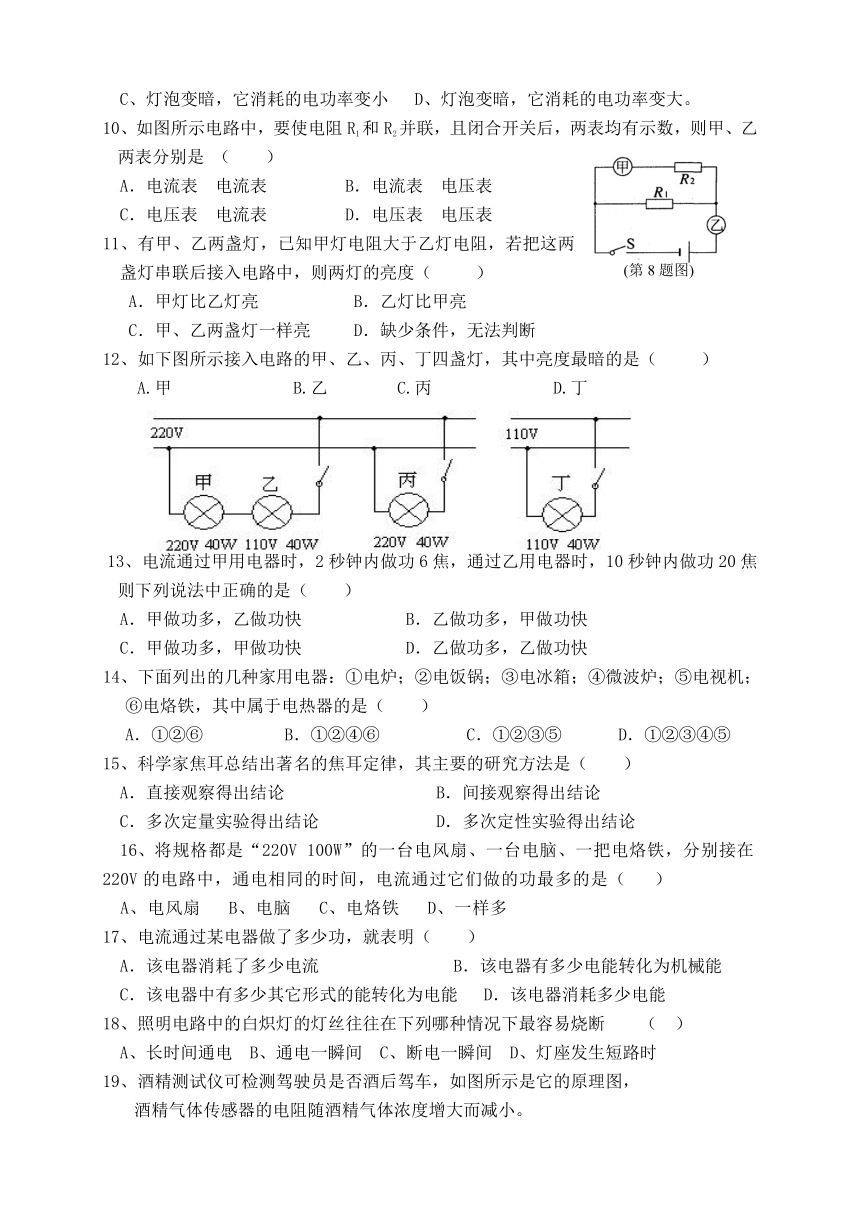

C、灯泡变暗，它消耗的电功率变小 D、灯泡变暗，它消耗的电功率变大。
10、如图所示电路中，要使电阻R1和R2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是 （ ）
A．电流表 电流表 B．电流表 电压表
C．电压表 电流表 D．电压表 电压表
11、有甲、乙两盏灯，已知甲灯电阻大于乙灯电阻，若把这两盏灯串联后接入电路中，则两灯的亮度（ ）
A．甲灯比乙灯亮 B．乙灯比甲亮
C．甲、乙两盏灯一样亮 D．缺少条件，无法判断
12、如下图所示接入电路的甲、乙、丙、丁四盏灯，其中亮度最暗的是（ ）
A.甲 B.乙 C.丙 D.丁
13、电流通过甲用电器时，2秒钟内做功6焦，通过乙用电器时，10秒钟内做功20焦则下列说法中正确的是（ ）
A．甲做功多，乙做功快 B．乙做功多，甲做功快
C．甲做功多，甲做功快 D．乙做功多，乙做功快
14、下面列出的几种家用电器：①电炉；②电饭锅；③电冰箱；④微波炉；⑤电视机；⑥电烙铁，其中属于电热器的是（ ）
A．①②⑥ B．①②④⑥ C．①②③⑤ D．①②③④⑤
15、科学家焦耳总结出著名的焦耳定律，其主要的研究方法是（ ）
A．直接观察得出结论 B．间接观察得出结论
C．多次定量实验得出结论 D．多次定性实验得出结论
16、将规格都是“220V 100W”的一台电风扇、一台电脑、一把电烙铁，分别接在220V的电路中，通电相同的时间，电流通过它们做的功最多的是（ ）
A、电风扇 B、电脑 C、电烙铁 D、一样多
17、电流通过某电器做了多少功，就表明（ ）
A．该电器消耗了多少电流 B．该电器有多少电能转化为机械能
C．该电器中有多少其它形式的能转化为电能 D．该电器消耗多少电能
18、照明电路中的白炽灯的灯丝往往在下列哪种情况下最容易烧断 （ ）
A、长时间通电 B、通电一瞬间 C、断电一瞬间 D、灯座发生短路时

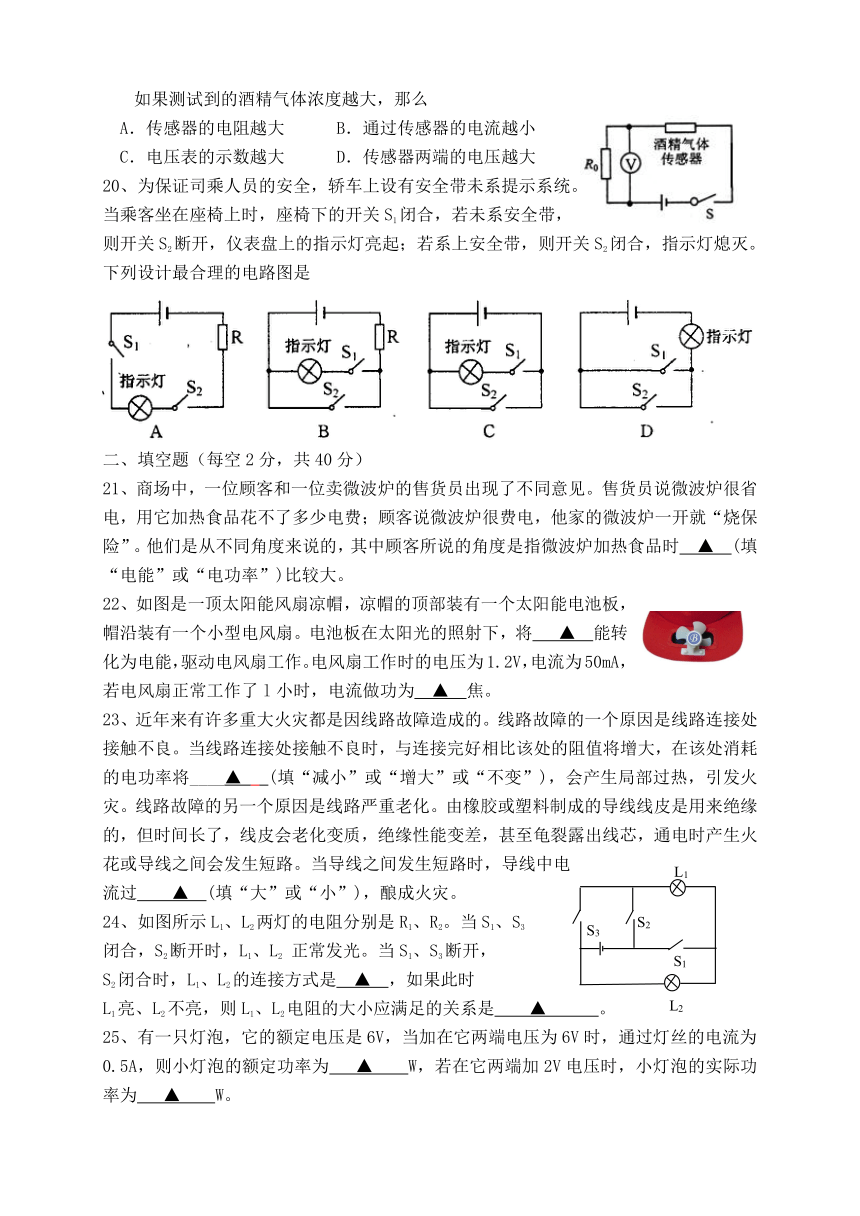

19、酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图，
酒精气体传感器的电阻随酒精气体浓度增大而减小。
如果测试到的酒精气体浓度越大，那么
A．传感器的电阻越大 B．通过传感器的电流越小
C．电压表的示数越大 D．传感器两端的电压越大
20、为保证司乘人员的安全，轿车上设有安全带未系提示系统。
当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，
则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。下列设计最合理的电路图是
二、填空题（每空2分，共40分）
21、商场中，一位顾客和一位卖微波炉的售货员出现了不同意见。售货员说微波炉很省电，用它加热食品花不了多少电费；顾客说微波炉很费电，他家的微波炉一开就“烧保险”。他们是从不同角度来说的，其中顾客所说的角度是指微波炉加热食品时 ▲ (填“电能”或“电功率”)比较大。
22、如图是一顶太阳能风扇凉帽，凉帽的顶部装有一个太阳能电池板，帽沿装有一个小型电风扇。电池板在太阳光的照射下，将 ▲ 能转化为电能，驱动电风扇工作。电风扇工作时的电压为1.2V，电流为50mA，若电风扇正常工作了l小时，电流做功为 ▲ 焦。
23、近年来有许多重大火灾都是因线路故障造成的。线路故障的一个原因是线路连接处接触不良。当线路连接处接触不良时，与连接完好相比该处的阻值将增大，在该处消耗的电功率将____▲ (填“减小”或“增大”或“不变”)，会产生局部过热，引发火灾。线路故障的另一个原因是线路严重老化。由橡胶或塑料制成的导线线皮是用来绝缘的，但时间长了，线皮会老化变质，绝缘性能变差，甚至龟裂露出线芯，通电时产生火花或导线之间会发生短路。当导线之间发生短路时，导线中电
流过 ▲ (填“大”或“小”)，酿成火灾。
24、如图所示L1、L2两灯的电阻分别是R1、R2。当S1、S3
闭合，S2断开时，L1、L2 正常发光。当S1、S3断开，
S2闭合时，L1、L2的连接方式是 ▲ ，如果此时
L1亮、L2不亮，则L1、L2电阻的大小应满足的关系是 ▲ 。
25、有一只灯泡，它的额定电压是6V，当加在它两端电压为6V时，通过灯丝的电流为0.5A，则小灯泡的额定功率为 ▲ W，若在它两端加2V电压时，小灯泡的实际功率为 ▲ W。

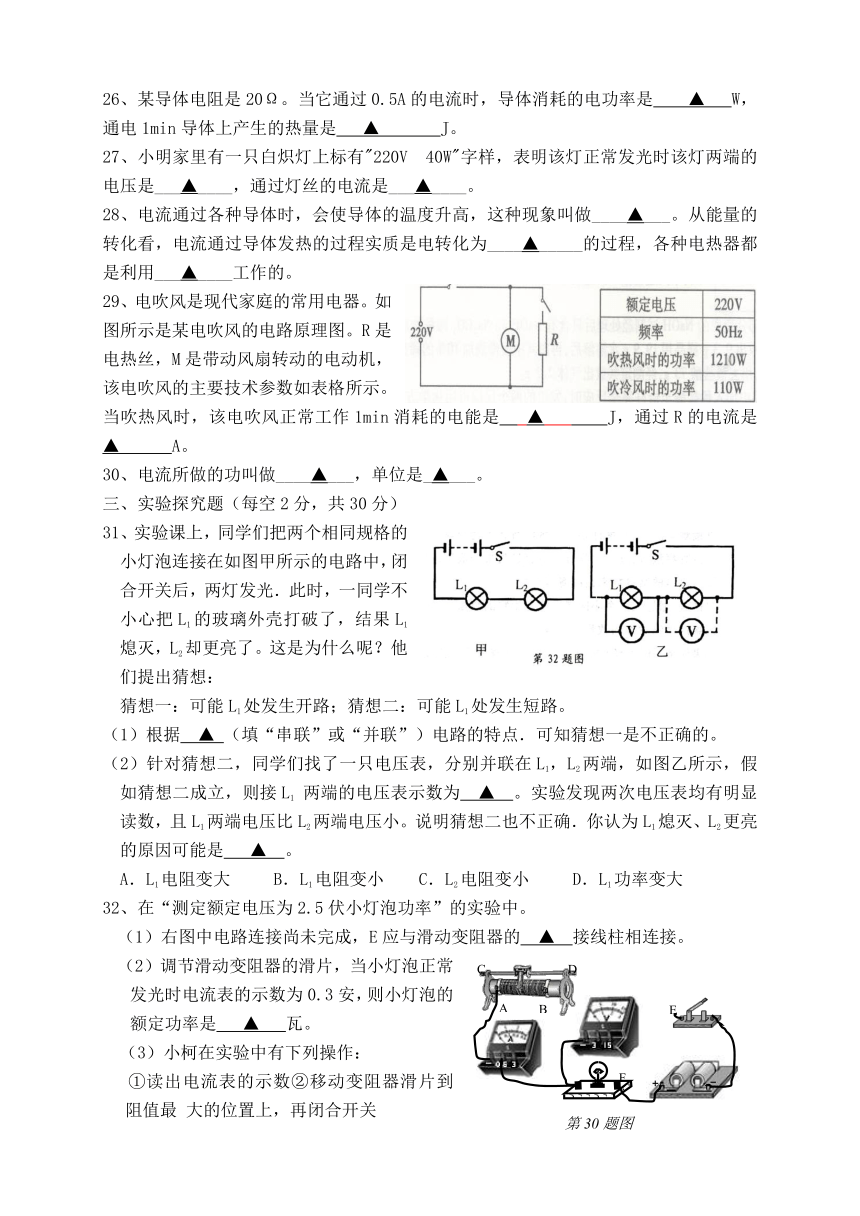

26、某导体电阻是20Ω。当它通过0.5A的电流时，导体消耗的电功率是 ▲ W，通电1min导体上产生的热量是 ▲ J。
27、小明家里有一只白炽灯上标有"220V 40W"字样，表明该灯正常发光时该灯两端的电压是___▲____，通过灯丝的电流是___▲____。
28、电流通过各种导体时，会使导体的温度升高，这种现象叫做____▲___。从能量的转化看，电流通过导体发热的过程实质是电转化为____▲_____的过程，各种电热器都是利用___▲____工作的。
29、电吹风是现代家庭的常用电器。如图所示是某电吹风的电路原理图。R是电热丝，M是带动风扇转动的电动机，该电吹风的主要技术参数如表格所示。当吹热风时，该电吹风正常工作1min消耗的电能是 ▲ J，通过R的电流是 ▲ A。
30、电流所做的功叫做____▲___，单位是_▲___。
三、实验探究题（每空2分，共30分）
31、实验课上，同学们把两个相同规格的小灯泡连接在如图甲所示的电路中，闭合开关后，两灯发光．此时，一同学不小心把L1的玻璃外壳打破了，结果L1熄灭，L2却更亮了。这是为什么呢？他们提出猜想：
猜想一：可能L1处发生开路；猜想二：可能L1处发生短路。
（1）根据 ▲ （填“串联”或“并联”）电路的特点．可知猜想一是不正确的。
（2）针对猜想二，同学们找了一只电压表，分别并联在L1，L2两端，如图乙所示，假如猜想二成立，则接L1 两端的电压表示数为 ▲ 。实验发现两次电压表均有明显读数，且L1两端电压比L2两端电压小。说明猜想二也不正确．你认为L1熄灭、L2更亮的原因可能是 ▲ 。
A．L1电阻变大 B．L1电阻变小 C．L2电阻变小 D．L1功率变大
32、在“测定额定电压为2.5伏小灯泡功率”的实验中。
（1）右图中电路连接尚未完成，E应与滑动变阻器的 ▲ 接线柱相连接。
（2）调节滑动变阻器的滑片，当小灯泡正常发光时电流表的示数为0.3安，则小灯泡的额定功率是 ▲ 瓦。
（3）小柯在实验中有下列操作：
①读出电流表的示数②移动变阻器滑片到阻值最 大的位置上，再闭合开关
③断开开关，连接电路
④测量并记录数据，计算小灯泡的额定功率
⑤移动变阻器滑片，使电压表的示数为2.5伏
其合理的顺序为 ▲
33、在"测定小灯泡的功率"的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V。
(1)请你用笔画线代替导线将图中的电路连接完整。
(2)闭合开关前，应先将滑动变阻器的滑片移到__▲_____端(填“A”或“B”)。
(3)同学闭合电路的开关后，电路中可能出现一些不正常现象。
第一种:小灯泡较暗，滑动变阻器滑片移动时不能改变小灯泡的亮暗程度，可能在连接电路时把滑动变阻器的__▲_____ (填"AB"或"CD" )两端点连入了电路中。
第二种:闭合开关后，发现小灯泡不亮，但电压表有读数，而电流表无读数，故障的原因可能是 （ ▲ ）
A.电流表处有开路 B.电压表正负接线柱处开路
C.小灯泡L短珞 D.小灯泡L的灯丝断了
(4)由右表可知，小灯泡的额定功率为___▲____W;小灯泡的实际功率随实际电压的增大而_▲_ (填"增大""减小")。
34、某同学用如图所示的装置研究电流通过导体时产生的热量与导体电阻大小的关系，图中两个烧瓶中盛有质量和温度都相同的煤油，温度计显示煤油的温度，两烧瓶中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小；烧瓶B中的金属丝是镍铬合金丝，电阻比较大。
（1）实验时应把两个瓶中的电阻___▲_____联。这样连接的目的是 ▲ 。
（2）实验过程中可以发现A烧瓶的温度小于B烧瓶的温度，由此得出结论 ▲
四、计算题(35题6分，36、37、38题各8分，共30分)
35、某同学利用图甲电路对额定电压已经模糊、额定功率为IW的小灯泡进行了如下研究。按图甲连接电路后，闭台开关s，测得通过小灯泡的电流与小灯泡两端的电压关系如图乙
(1)据图判断，实验过程中小灯泡的电阻是_______ (选填“恒定”或“变化”)的。
(2)当小灯泡两端的电压为0.5V时，2分钟内小灯泡消耗的电能为多少
36、发光二极管(LED)具有高亮度、低能耗等优点，将在我市推广使用。如图甲所示是LED的实物图和元件符号。把一个额定电压为3V的LED接人电源电压恒为4.5V的电路，如图乙所示。
(1)闭合开关S，LED发光；断开S，改变电源的正负极后闭合S，LED却不发光，可见，LED具有 (填“单向”或“双向”)导电性；
(2)移动滑片P，测得电流表与电压表的示数变化关系如图丙所示。当该LED正常工作时，消耗的电功率多大 此时变阻器R′接人电路的阻值多大
37、如图是一种多功能蒸汽电熨斗，其说明书的部分内容如下：
请认真阅读后解答下列问题：
（1）为了安全用电，该电熨斗的电源线插头应选图中的 ▲ （填“A”、“B”）；
（2）该电熨斗正常工作时的电流是多少安
（3）该电熨斗正常工作10分钟消耗多少电能？
38、浴霸是安装在浴室可供取暖和照明的家用电器，某浴霸的铭牌和简化电路图如图所示，图中L1为额定功率40W的照明灯，L2为额定功率880W的红外线取暖灯。
求：(1)照明灯正常工作时电阻为多少欧姆？
(2)取暖灯正常工作时的电流为多少安培？
(3)若让L1和L2同时正常工作500秒钟，共消耗多少电能？
答题卷
一、选择题
题号 1 2 3 4 5 6 7 8 9 10
答案
题号 11 12 13 14 15 16 17 18 19 20
答案
二、填空题
21、____________ 22.____________ ___________________
23._____________ _____________ 24._________________ ________________
25._____________ _____________ 26._________________ _________________
27._____________ _____________
28._____________ _____________ ___________________
29._____________ _____________ 30._________________ _________________
三、实验探究题
31．__________________ _______________________ _______________________
32. __________________ _______________________ _______________________
33.(1)连接如图
(2)________________
(3)________________ ______________
(4)________________ ______________
34.(1)________________ ______________
(2)___________________________________
四、计算题
35.(1)_______________
(2)
36.(1)______________
(2)
37.(1)_________
(2)
(3)
38、(1)
(2)
(3)
(第8题图)
S3
S2
S1
L1
L2
A
B
C
D
E
F
第30题图
A B
技术参数：
自身质量：1.6 kg 熨烫温度：90±15℃～200±20℃
额定功率：880 W 额定电压：220 V
