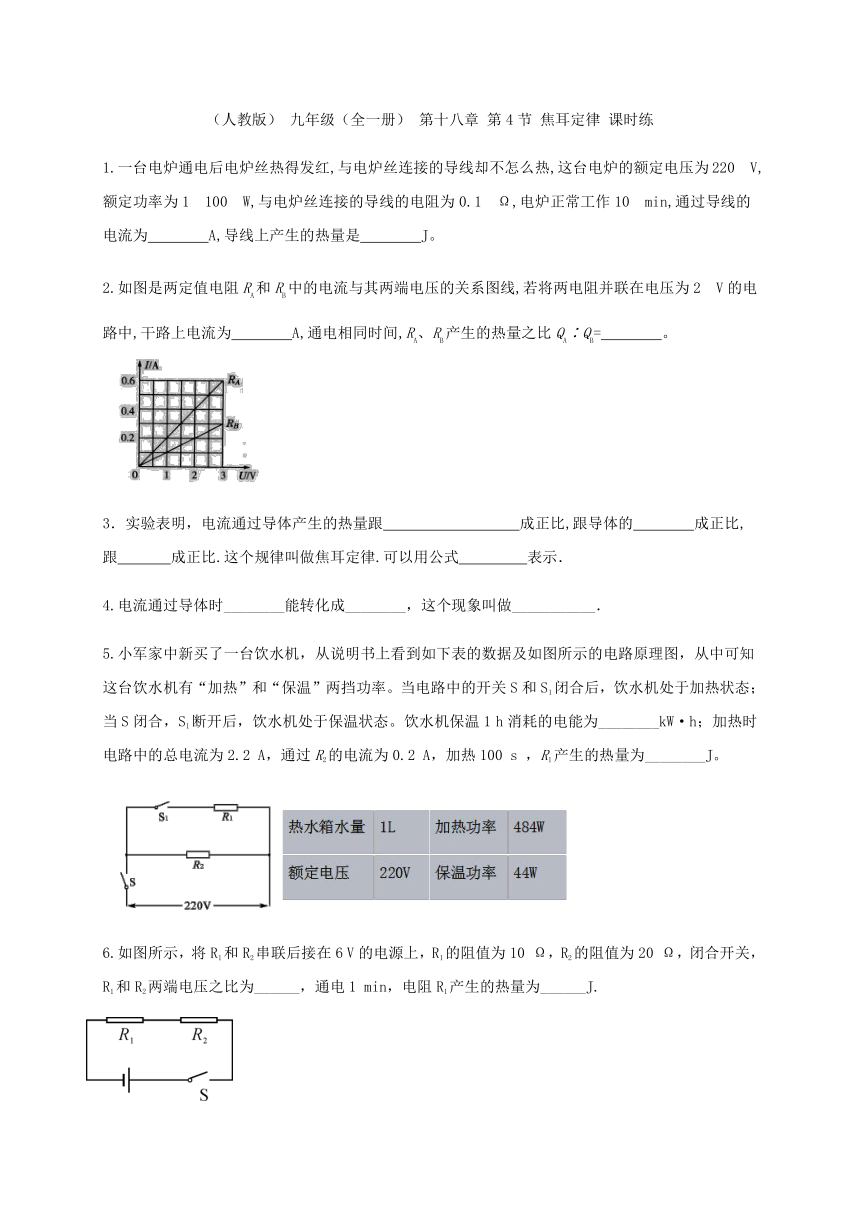

（人教版） 九年级（全一册） 第十八章 第4节 焦耳定律 课时练 含答案

（人教版）
九年级（全一册）
第十八章
第4节
焦耳定律
课时练
1.一台电炉通电后电炉丝热得发红,与电炉丝连接的导线却不怎么热,这台电炉的额定电压为220?V,额定功率为1?100?W,与电炉丝连接的导线的电阻为0.1?Ω,电炉正常工作10?min,通过导线的电流为　　　　A,导线上产生的热量是　　　　J。
2.如图是两定值电阻RA和RB中的电流与其两端电压的关系图线,若将两电阻并联在电压为2?V的电路中,干路上电流为　　　　A,通电相同时间,RA、RB产生的热量之比QA∶QB=　　　　。?
?
3．实验表明，电流通过导体产生的热量跟
成正比,跟导体的
成正比,跟
成正比.这个规律叫做焦耳定律.可以用公式
表示．
4.电流通过导体时________能转化成________，这个现象叫做___________．
5.小军家中新买了一台饮水机，从说明书上看到如下表的数据及如图所示的电路原理图，从中可知这台饮水机有“加热”和“保温”两挡功率。当电路中的开关S和S1闭合后，饮水机处于加热状态；当S闭合，S1断开后，饮水机处于保温状态。饮水机保温1
h消耗的电能为________kW·h；加热时电路中的总电流为2.2
A，通过R2的电流为0.2
A，加热100
s
，R1产生的热量为________J。
6.如图所示，将R1和R2串联后接在6
V的电源上，R1的阻值为10
Ω，R2的阻值为20
Ω，闭合开关，R1和R2两端电压之比为______，通电1
min，电阻R1产生的热量为______J.

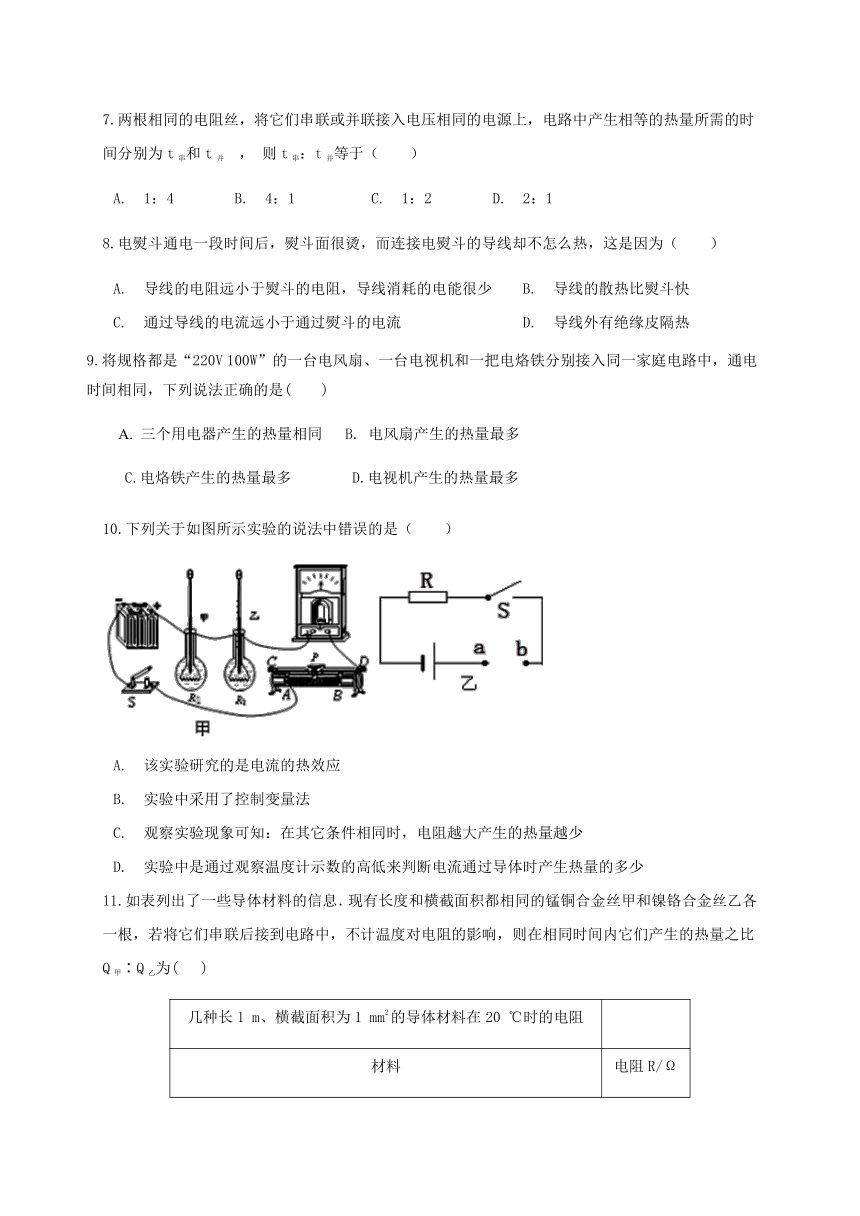

7.两根相同的电阻丝，将它们串联或并联接入电压相同的电源上，电路中产生相等的热量所需的时间分别为t串和t并
，
则t串：t并等于（　　）
A.?1：4????B.?4：1?????C.?1：2????D.?2：1
8.电熨斗通电一段时间后，熨斗面很烫，而连接电熨斗的导线却不怎么热，这是因为（　　）
A.?导线的电阻远小于熨斗的电阻，导线消耗的电能很少??B.?导线的散热比熨斗快
C.?通过导线的电流远小于通过熨斗的电流????????D.?导线外有绝缘皮隔热
9.将规格都是“220V
100W”的一台电风扇、一台电视机和一把电烙铁分别接入同一家庭电路中，通电时间相同，下列说法正确的是(
)
三个用电器产生的热量相同
B.
电风扇产生的热量最多
C.电烙铁产生的热量最多
D.电视机产生的热量最多
10.下列关于如图所示实验的说法中错误的是（　　）
A.?该实验研究的是电流的热效应
B.?实验中采用了控制变量法
C.?观察实验现象可知：在其它条件相同时，电阻越大产生的热量越少
D.?实验中是通过观察温度计示数的高低来判断电流通过导体时产生热量的多少
11.如表列出了一些导体材料的信息．现有长度和横截面积都相同的锰铜合金丝甲和镍铬合金丝乙各一根，若将它们串联后接到电路中，不计温度对电阻的影响，则在相同时间内它们产生的热量之比Q甲∶Q乙为(
)
几种长1
m、横截面积为1
mm2的导体材料在20
℃时的电阻
材料
电阻R/Ω
铁
0.096
锰铜合金
0.44
镍铬合金
1.1
A.1∶1
B．2∶5
C．5∶2
D．4∶1
12.某同学为探究电流通过导体产生热量的多少跟电阻的关系，设计了如下电路图，其中正确的是(
)
13.某品牌电饭煲的工作原理图如图所示，如表为它的部分参数：若将开关S闭合，则电饭煲处于____(填“加热”或“保温”)状态，其中R1∶R2＝
____．
小瑞家安装了太阳能发电装置，满足家庭用电器工作后，还可将剩余电能输送
给电网，其发电原理和相关信息如表．
太阳能电池板
总面积为，每平方米每小时吸收能量为，
其中转化为电能
每天正常工作时间
6h
用电器正常
工作电压
220V
电能表
太阳能发电装置每天正常工作可获得多少度电？若这些电能改用煤进行发电，则可节省多少千克煤？，设煤燃烧放出的热量全部转化为电能
若家庭电路用电器消耗的总功率为4400W，则电路中干路的电流是多少？此装置每天正常工作获取的电能可供额定功率为2000W的热水器正常工作多长时间？
太阳能发电装置正常工作一天，家庭电路中电能表的表盘转了转，则向电网输电所获得的收益是多少元？向电网输电价格为元度
答案
1.5
1500
2.
0.6
2:1
3.电流的二次方、电阻、通电时间、Q
=I2Rt；
4.电、热、电流的热效应
5.
4.
4×104
6.1:2
24
B
A
C
C
B
B
加热
1:54
14.太阳能发电装置每天正常工作可获得30度电；若这些电能改用煤进行发电，则可节省千克煤；
若家庭电路用电器消耗的总功率为4400W，则电路中干路的电流是20A；此装置每天正常工作获取的电能可供额定功率为2000W的热水器正常工作15h；
太阳能发电装置正常工作一天，家庭电路中电能表的表盘转了转，则向电网输电所获得的收益是7元．
