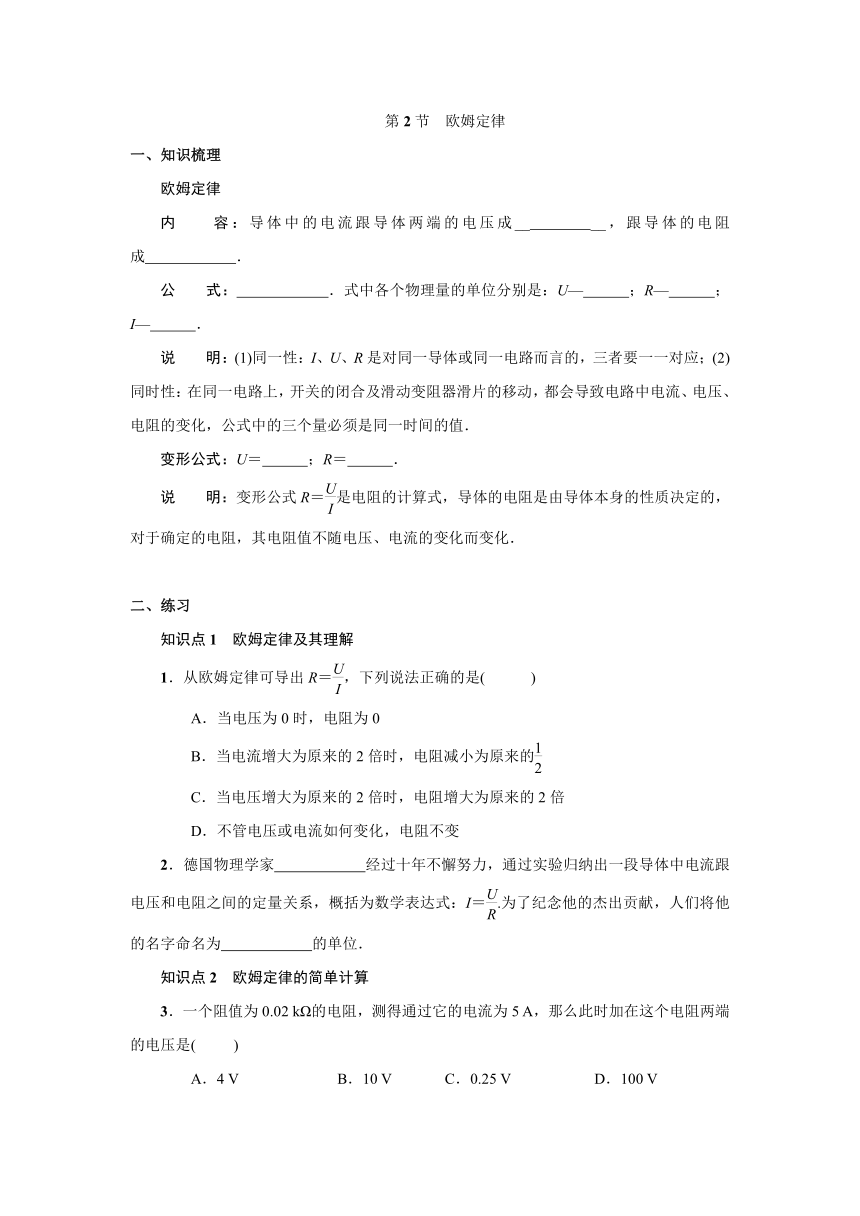

第2节　欧姆定律
一、知识梳理　　　　　　　　　　　　　　
欧姆定律
内　　容：导体中的电流跟导体两端的电压成__ __，跟导体的电阻成 ．
公　　式： ．式中各个物理量的单位分别是：U— ；R— ；I— ．
说　　明：(1)同一性：I、U、R是对同一导体或同一电路而言的，三者要一一对应；(2)同时性：在同一电路上，开关的闭合及滑动变阻器滑片的移动，都会导致电路中电流、电压、电阻的变化，公式中的三个量必须是同一时间的值．
变形公式：U＝ ；R＝ ．
说　　明：变形公式R＝是电阻的计算式，导体的电阻是由导体本身的性质决定的，对于确定的电阻，其电阻值不随电压、电流的变化而变化．
　　　　　　　　　　　　　　　　
二、练习
知识点1　欧姆定律及其理解
1．从欧姆定律可导出R＝，下列说法正确的是( )
A．当电压为0时，电阻为0
B．当电流增大为原来的2倍时，电阻减小为原来的
C．当电压增大为原来的2倍时，电阻增大为原来的2倍
D．不管电压或电流如何变化，电阻不变
2．德国物理学家 经过十年不懈努力，通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，概括为数学表达式：I＝.为了纪念他的杰出贡献，人们将他的名字命名为 的单位．
知识点2　欧姆定律的简单计算
3．一个阻值为0.02 kΩ的电阻，测得通过它的电流为5 A，那么此时加在这个电阻两端的电压是( )
A．4 V B．10 V C．0.25 V D．100 V

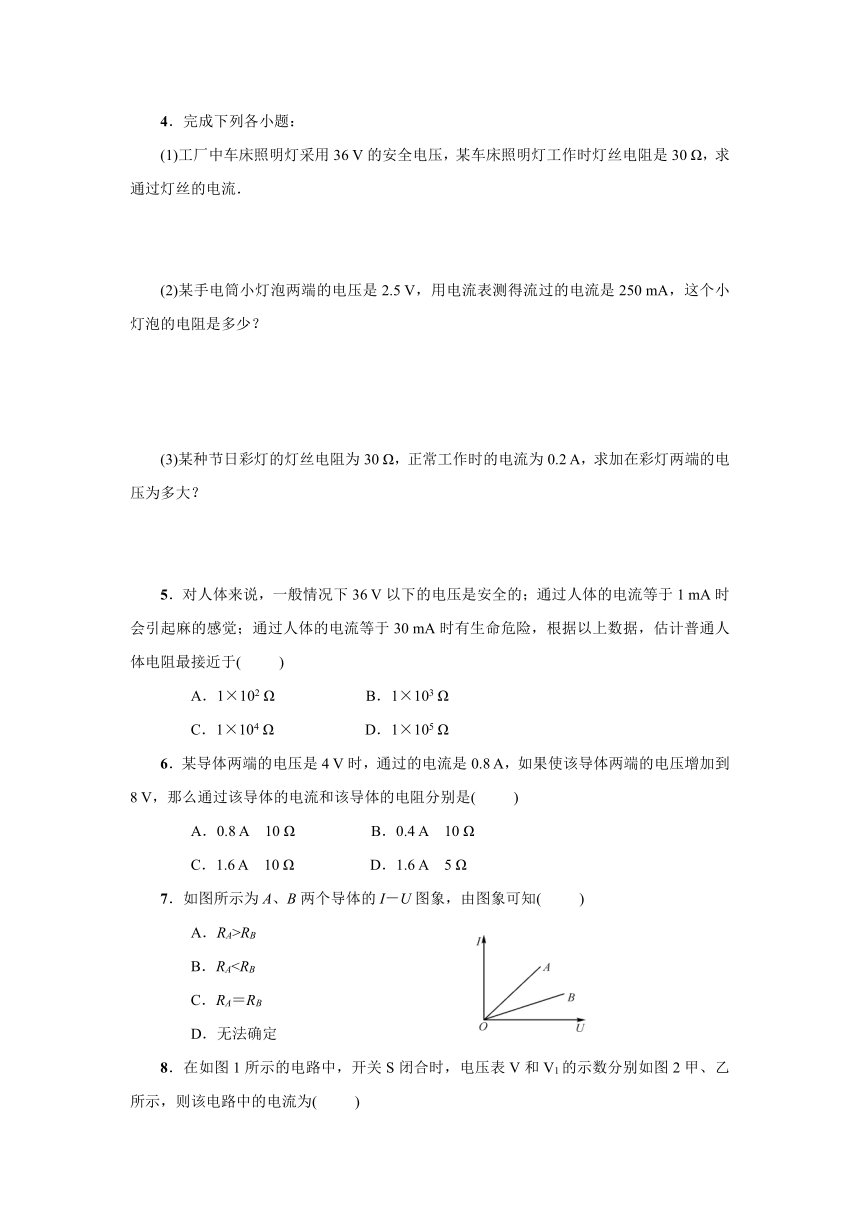

4．完成下列各小题：
(1)工厂中车床照明灯采用36 V的安全电压，某车床照明灯工作时灯丝电阻是30 Ω，求通过灯丝的电流．
(2)某手电筒小灯泡两端的电压是2.5 V，用电流表测得流过的电流是250 mA，这个小灯泡的电阻是多少？
(3)某种节日彩灯的灯丝电阻为30 Ω，正常工作时的电流为0.2 A，求加在彩灯两端的电压为多大？
5．对人体来说，一般情况下36 V以下的电压是安全的；通过人体的电流等于1 mA时会引起麻的感觉；通过人体的电流等于30 mA时有生命危险，根据以上数据，估计普通人体电阻最接近于( )
A．1×102 Ω B．1×103 Ω
C．1×104 Ω D．1×105 Ω
6．某导体两端的电压是4 V时，通过的电流是0.8 A，如果使该导体两端的电压增加到8 V，那么通过该导体的电流和该导体的电阻分别是( )
A．0.8 A　10 Ω B．0.4 A　10 Ω
C．1.6 A　10 Ω D．1.6 A　5 Ω
7．如图所示为A、B两个导体的I－U图象，由图象可知( )
3043555174625A．RA>RB
B．RAC．RA＝RB
D．无法确定
8．在如图1所示的电路中，开关S闭合时，电压表V和V1的示数分别如图2甲、乙所示，则该电路中的电流为( )
186055022225A．1 A
B．0.4 A
C．0.2 A
D．0.6 A
9．某导体两端的电压为3 V时，通过它的电流为100 mA，这个导体的电阻为 Ω.现将该导体两端电压增加到6 V，应选用量程为 (填“0～0.6 A”或“0～3 A”)的电流表来测量导体中的电流．
10．当电阻为10 Ω的导体两端加上某一电压时，通过此电阻的电流是3 A，如果将这个电压加在20 Ω的电阻两端，则通过它的电流是 A.
375920034607511．如图所示是电热“暖手宝”，它利用三节干电池串联供电，发热时间长，深受广大用户喜爱．则：
(1)“暖手宝”工作时电压为多少伏？
(2)已知“暖手宝”的电阻为1.5 Ω，则其工作电流为多大？
334645031559512．如图所示，电源电压恒为12 V，电阻R1为20 Ω，当开关S闭合后，电压表的示数为8 V，求：
(1)电阻R1两端的电压；
(2)通过电阻R2的电流．
13．小明同学在探究“通过导体的电流与电阻的关系”时，按图甲所示的电路进行实验，实验中电阻R两端的电压始终保持2.4 V不变．
　　　 甲　　　　 　　　　　　乙
(1)请用笔画线代替导线，将图甲中实物电路连接完整(导线不得交叉)．
(2)开关闭合前，滑动变阻器的滑片P应置于 (填“A”或“B”)端．
(3)在实验过程中，当把电阻R由5 Ω更换为10 Ω时，滑动变阻器接入电路中的电阻应
(填“变大”“变小”或“不变”)．
某次实验时电流表的示数如图乙所示，则电流表示数为 A，此时R的阻值为
Ω.
14．当一导体两端的电压为8 V时，通过它的电流为0.5 A，则该导体的电阻为 Ω，当两端电压为0 V时，该导体的电阻为 Ω.
参考答案：
一、知识梳理　　　　　　　　　　　　　　
欧姆定律
内　　容：导体中的电流跟导体两端的电压成__正比__，跟导体的电阻成__反比__．
公　　式：__I＝__．式中各个物理量的单位分别是：U—__伏特(V)__；R—__欧姆(Ω)__；I—__安培(A)__．
说　　明：(1)同一性：I、U、R是对同一导体或同一电路而言的，三者要一一对应；(2)同时性：在同一电路上，开关的闭合及滑动变阻器滑片的移动，都会导致电路中电流、电压、电阻的变化，公式中的三个量必须是同一时间的值．
变形公式：U＝__IR__；R＝____．
二、练习
1．D
2．德国物理学家__欧姆__经过十年不懈努力，通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，概括为数学表达式：I＝.为了纪念他的杰出贡献，人们将他的名字命名为__电阻__的单位．
3．D
4．(1)解：通过灯丝的电流：I＝＝＝1.2 A
(2)解：250 mA＝0.25 A
小灯泡的电阻：R＝＝＝10 Ω
(3)解：彩灯两端的电压：U＝IR＝0.2 A×30 Ω＝6 V
5．B
6．D
7．B
8．D
9．这个导体的电阻为__30__Ω.现将该导体两端电压增加到6 V，应选用量程为__0～0.6__A__(填“0～0.6 A”或“0～3 A”)的电流表来测量导体中的电流．
10．__1.5__A.
11．解：(1)三节干电池串联的电压U＝1.5 V×3＝4.5 V
(2)根据欧姆定律得，“暖手宝”工作电流：
I＝＝＝3 A
12．解：(1)由图知，两电阻串联，电压表测量R2两端的电压，则R1两端的电压：
U1＝U－U2＝12 V－8 V＝4 V
(2)两电阻串联，所以通过R2的电流：
I2＝I1＝＝＝0.2 A
13．(1)请用笔画线代替导线，将图甲中实物电路连接完整(导线不得交叉)．
解：
(2)开关闭合前，滑动变阻器的滑片P应置于__A__(填“A”或“B”)端．
(3)在实验过程中，当把电阻R由5 Ω更换为10 Ω时，滑动变阻器接入电路中的电阻应__变大__(填“变大”“变小”或“不变”)．
(4)某次实验时电流表的示数如图乙所示，则电流表示数为__0.2__A，此时R的阻值为__12__ Ω.
14．该导体的电阻为__16__Ω，当两端电压为0 V时，该导体的电阻为__16__Ω.
