高中物理选修2-1教案-1.3多用电表2-人教版

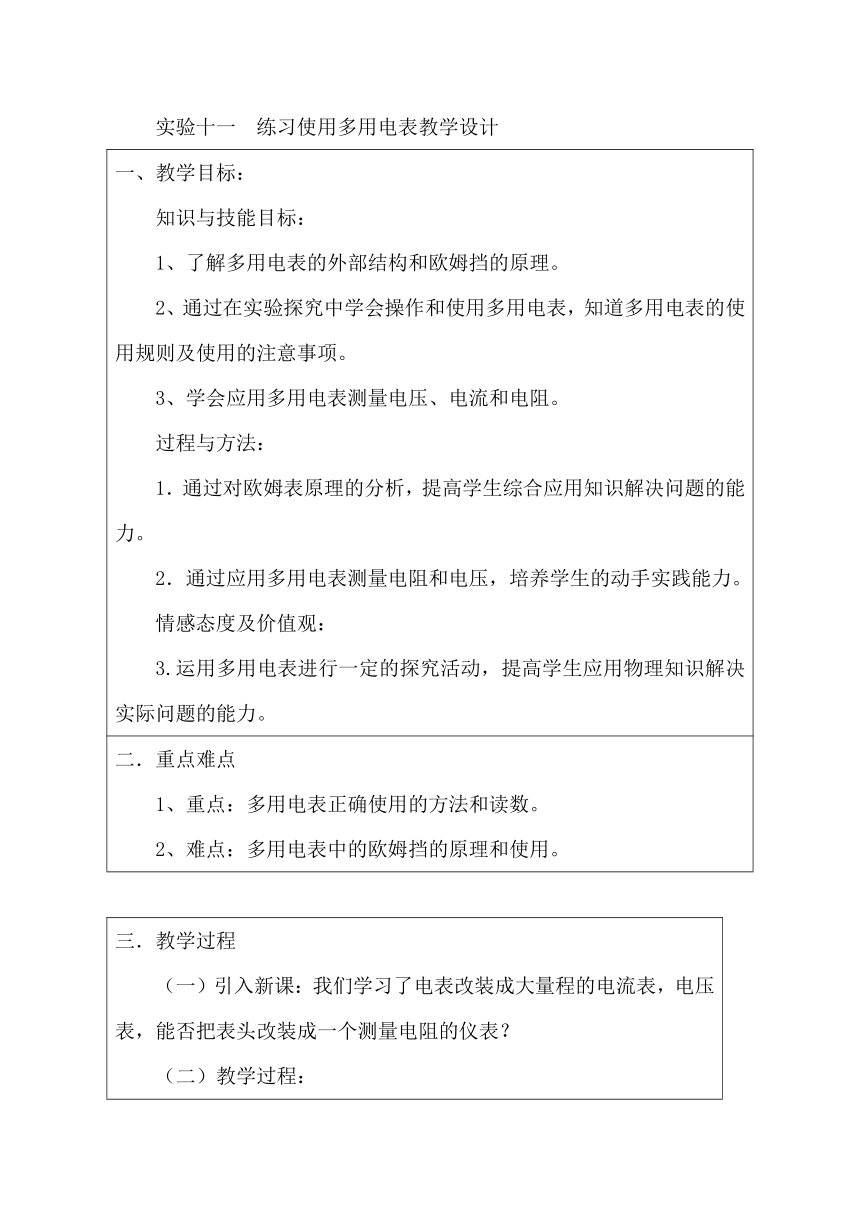

实验十一　练习使用多用电表教学设计
一、教学目标：
知识与技能目标：
1、了解多用电表的外部结构和欧姆挡的原理。
2、通过在实验探究中学会操作和使用多用电表，知道多用电表的使用规则及使用的注意事项。
3、学会应用多用电表测量电压、电流和电阻。
过程与方法：
1．通过对欧姆表原理的分析，提高学生综合应用知识解决问题的能力。
2．通过应用多用电表测量电阻和电压，培养学生的动手实践能力。
情感态度及价值观：
3.运用多用电表进行一定的探究活动，提高学生应用物理知识解决实际问题的能力。
二．重点难点
1、重点：多用电表正确使用的方法和读数。
2、难点：多用电表中的欧姆挡的原理和使用。
三．教学过程
（一）引入新课：我们学习了电表改装成大量程的电流表，电压表，能否把表头改装成一个测量电阻的仪表？
（二）教学过程：
一、欧姆表原理
（1）内部结构：
如图所示，欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成.
工作原理：闭合电路欧姆定律，I＝.
（2）刻度的标定：
红、黑表笔短接(被测电阻Rx＝0)时，调节调零电阻R，使I＝Ig，电流表的指针达到满偏，这一过程叫欧姆调零.
(1)当I＝Ig时，Rx＝0，在满偏电流Ig处标为“0”.(图甲)
(2)当I＝0时，Rx→∞，在I＝0处标为“∞”.(图乙)
(3)当I＝时，Rx＝Rg＋R＋r，此电阻值等于欧姆表的内阻值，Rx叫 电阻.
表盘刻度特点：1.
2.
3
二、多用电表的使用
1.多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程.
问题1:怎样用多用电表测量电路的电压?测量中应注意什么？
问题2:怎样用多用电表测量电路的电流?测量中应注意什么？
问题3：怎样用多用电表测量定值电阻?测量中应注意什么？
步骤：①机械调零(左侧0):用螺丝刀进行机械调零(左侧0).
②选挡:测电阻时选择合适的倍率。以使指针指在中央1/3刻度范围。
③欧姆调零(右侧0):用(电阻)调零旋钮进行调零(表笔直接接触，指针指右侧0刻度)。
④测量:将红黑表笔接被测电阻两端进行测量。
⑤读数:将指针示数乘以倍率得测量值。
⑥将选择开关调至 off 档或交流电压最高档位置。
问题4:用多用电表测电阻时，读数原则如何?
测量值＝表盘指针示数×倍率．
问题5:怎样用多用电表测量二极管的正、反向电阻?测量中应注意什么?
2.实验要求：
1.实验器材
多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个.
2.实验步骤
(1)观察：观察多用电表的外形，认识选择开关的测量项目及量程.
(2)机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置.若不指零，则可用小螺丝刀进行机械调零.
(3)将红、黑表笔分别插入“＋”、“－”插孔.
(4)测量小灯泡的电压和电流.
①按电路图连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压.
②按电路图连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流.
(5)测量定值电阻
①根据被测电阻的估计阻值，选择合适的挡位，把两表笔短接，观察指针是否指在欧姆表的“0”刻度，若不指在欧姆表的“0”刻度，调节欧姆调零旋钮，使指针指在欧姆表的“0”刻度处；
②将被测电阻接在两表笔之间，待指针稳定后读数；
③读出指针在刻度盘上所指的数值，用读数乘以所选挡位的倍率，即得测量结果；
④测量完毕，将选择开关置于交流电压最高挡或“OFF”挡.
实验目的：1.了解多用电表的构造和原理，掌握多用电表的使用方法
2.会使用多用电表测电压、电流
3.会使用多用电表测定值电阻及二极管
实验原理：闭合电路欧姆定律
实验器材：多用电表、直流电源、开关、导线若干，二极管、定值电阻(大中小)三个
学生展示实验成果
电流测量:
电压测量:
电阻测量:
二极管测量:
T
S
K
K
S
T
走向高考：
1.图1为多用电表的示意图，其中S、K、T为三个可调节的部件，现用此电表测量一阻值约为20~30Ω的定值电阻，测量的某些操作步骤如下：
①调节可调部件 ，使电表指针停在 位置;
②调节可调部件K，使它的尖端 指向 位置;
③将红、黑表笔分别插入“+”、“－”插孔，笔尖相互接触，调节 可调部件，使电表指针 指向 位置。
2.指针式多用电表是常用的电学测量仪器。请完成下列问题。如图6甲所示为多量程多用电表的示意图。
(1)当接通1或2时，为________挡(填“电流”“电阻”或“电压”)。1的量程比2的量程________(填“大”或“小”)，若选择开关拨至“25 mA”挡，指针的位置如图乙所示，则测量结果为________mA，接通5或6时，5的量程比6的量程________(填“大”或“小”)。
(2)当接通3或4测量某电阻时，用“×10”挡时，发现指针偏转角度过大，应该换用________挡(填“×1”或“×100”)，换挡后，在测量前要先进行________。若此多用电表所用表头的满偏电流是100 mA，则换挡后电池的电动势E＝________V；图甲中________(填“A”或“B”)为红表笔。
思考：若电池用久了，电动势变小了，测量电阻阻值如何？偏大，偏小？
四．小结：学生回答，教师补充
五、板书设计：
标题：实验11《练习使用多用电表》
一、欧姆表
1.原理 2.刻度
二、多用电表的使用
1、学会应用多用电表测量电压、电流、电阻
2、多用电表测量电压、电流的操作步骤
六、课后作业
课后练学案
