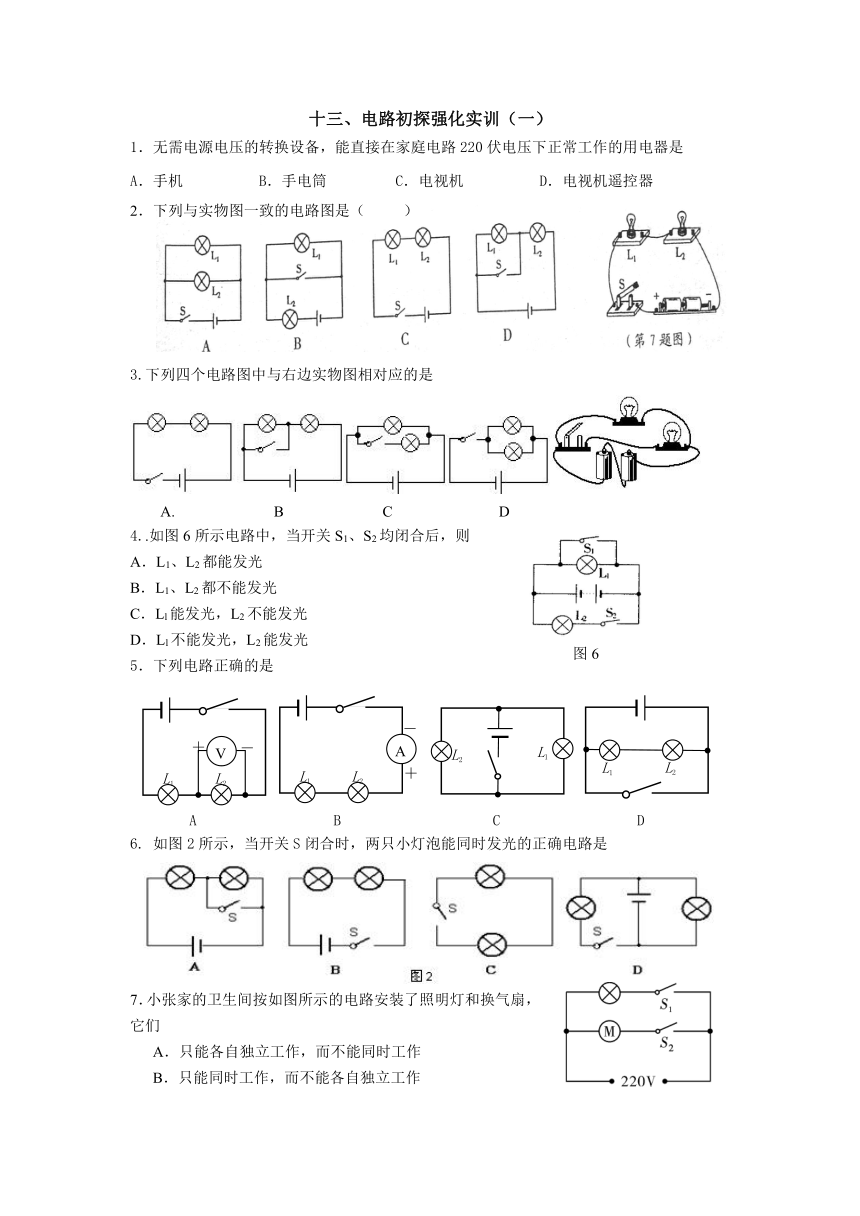

十三、电路初探强化实训（一）
1．无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是
A．手机 B．手电筒 C．电视机 D．电视机遥控器
2．下列与实物图一致的电路图是（ ）
3.下列四个电路图中与右边实物图相对应的是
A. B C D
4..如图6所示电路中，当开关S1、S2均闭合后，则
A．L1、L2都能发光
B．L1、L2都不能发光
C．Ll能发光，L2不能发光
D．Ll不能发光，L2能发光
5．下列电路正确的是
6. 如图2所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是
7．小张家的卫生间按如图所示的电路安装了照明灯和换气扇，它们
A．只能各自独立工作，而不能同时工作
B．只能同时工作，而不能各自独立工作
C．工作时通过的电流一定相等
D．工作时两端的电压一定相等

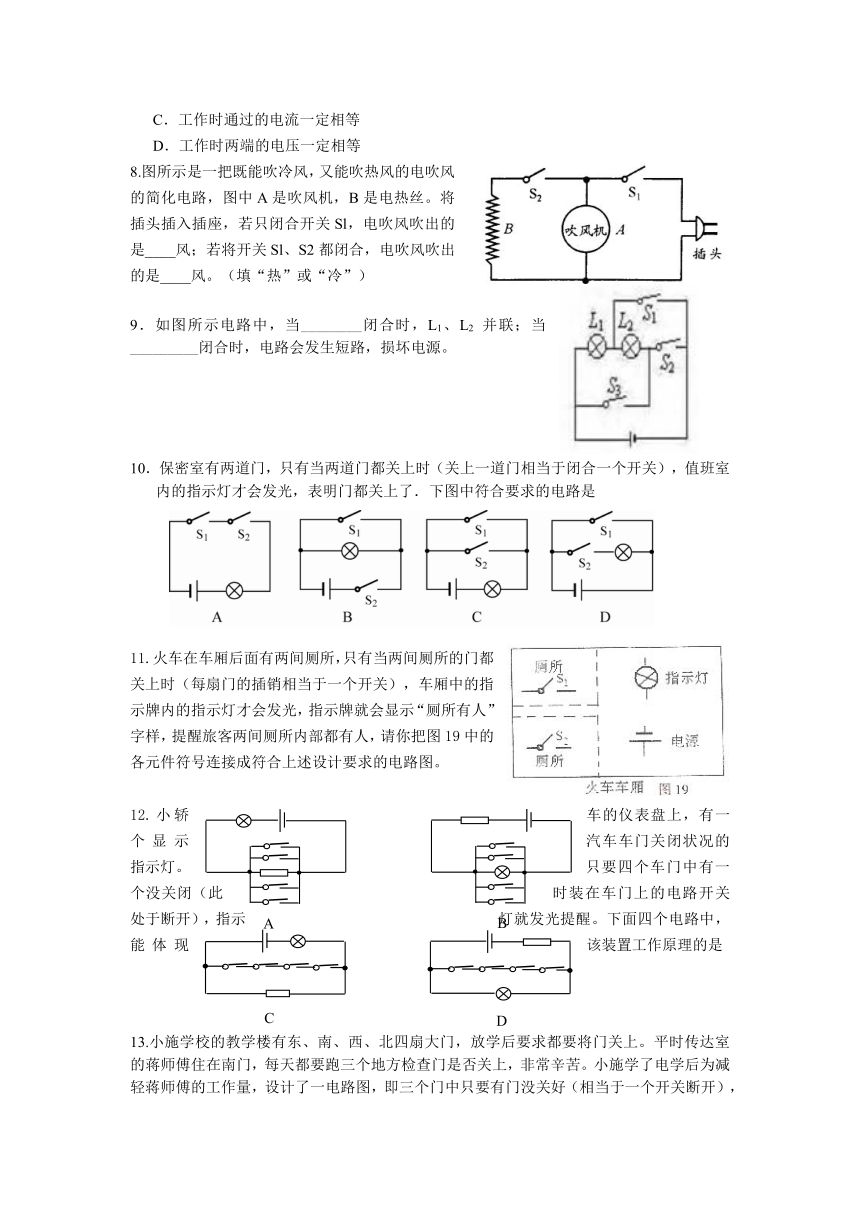

8.图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝。将插头插入插座，若只闭合开关Sl，电吹风吹出的是____风；若将开关Sl、S2都闭合，电吹风吹出的是____风。（填“热”或“冷”）
9．如图所示电路中，当________闭合时，L1、L2 并联；当_________闭合时，电路会发生短路，损坏电源。
10．保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了．下图中符合要求的电路是
11.火车在车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内部都有人，请你把图19中的各元件符号连接成符合上述设计要求的电路图。
12.小轿车的仪表盘上，有一个显示汽车车门关闭状况的指示灯。只要四个车门中有一个没关闭（此时装在车门上的电路开关处于断开），指示灯就发光提醒。下面四个电路中，能体现该装置工作原理的是
13.小施学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。平时传达室的蒋师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。小施学了电学后为减轻蒋师傅的工作量，设计了一电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。下列电路图中符合要求的是：
14在实验室，刘星连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图。
15 根据图所示的电路图，用笔画线代替导线，连接实物电路 (要求导线不能交叉)。
16．请在图中用笔画线代替导线，按要求连接电路。要求：⑴开关同时控制两盏电灯；⑵电灯L1、L2并联；⑶电流表测通过两灯的总电流；⑷所画导线不能交叉。
17.在探究并联电路中的电流关系时，小明同学用电流表测出A．B．C三处的电流分别为IA＝0.5A，IB＝0.3A，IC＝0.2A，在表格中记录数据后，下一步首先应该做的是：
A．整理器材，结束实验　　　
B．换用不同规格的小灯泡，再测出几组电流值　　　
C．分析数据，得出结论　　　
D．换用电流表的另一量程，再测出一组电流值
．某同学进行了如下实验：根据右图连接好实物，用电流表分别测出I、I1、I2的电流，改变电源电压，重复实验，记录数据如下表。
（1）该实验探究的问题是 ；
（2）该同学根据实验得出结论：并联电路中干路电流为支路电流的2倍。该实验有不完善之处，请你提出改进的建议： 。
电流次数 I1/A I2/A I/A
1 0.2 0.2 0.4
2 0.3 0.3 0.6
3 0.4 0.4 0.8
18.按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：
实验次数 A处的电流IA／A B处的电流IB／A C处的电流IC／A
1 0.10 0.12 0.22
2 0.20 0.24 0.44
3 0.25 0.30 0.55
⑴通过对上面数据的分析,可以得出是: ；
⑵测量三次的目的是： ，在实验中我们可采用
的方法改变电流的大小从而进行三次实验；
⑶结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见：
。
19. 在图3所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是
20.如图10所示，电压表表盘上的指针示数是 V；
21.瑞瑞同学在中考物理实验加试时,对串联电路电压规律进行了探究.
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
⑴按图所示的电路图连接电路；
⑵闭合开关，用电压表测出L1两端的电压；
⑶在测L2两端的电压时, 瑞瑞同学为了节省实验时间,采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到C接点上；
⑷测出AC间的电压.
【交流与评估】
⑴在拆接电路时,开关必须_________；
⑵瑞瑞同学用上面的方法能否测出L2两端的电压 为什么 ___________________________.
UAB/ V UBC /　V UAC /　V
2.4 1.4 3.75
⑶方法改进后，所测出AB、BC、AC间的电压记录在右面表格中.分析瑞瑞同学的实验数据可以得出的结论是: 串联电路总电压________各用电器两端的电压之和（填“等于”或“不等于”）.
⑷这个实验在设计方案上还存在的不足之处是：___________________________.
