第七章 力
专题一 基础力学作图
强化训练
类型一 受弹力(推力、拉力、压力、支持力)的示意图
1．水平地面上的一个物体，受到水平向右大小为20 N的拉力F，请在图中用力的示意图把它表示出来。

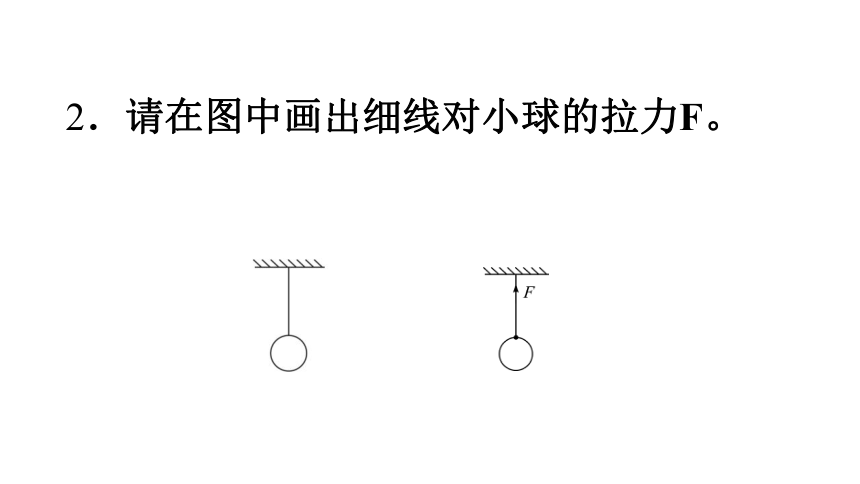

2．请在图中画出细线对小球的拉力F。

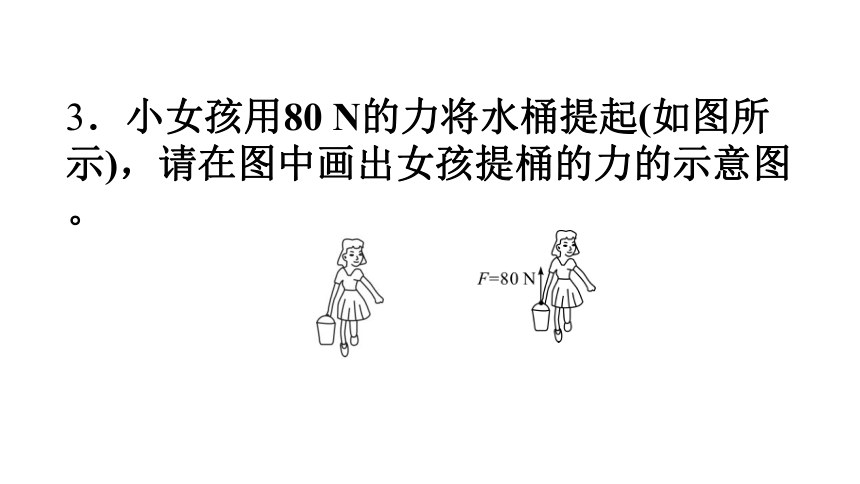

3．小女孩用80 N的力将水桶提起(如图所示)，请在图中画出女孩提桶的力的示意图。

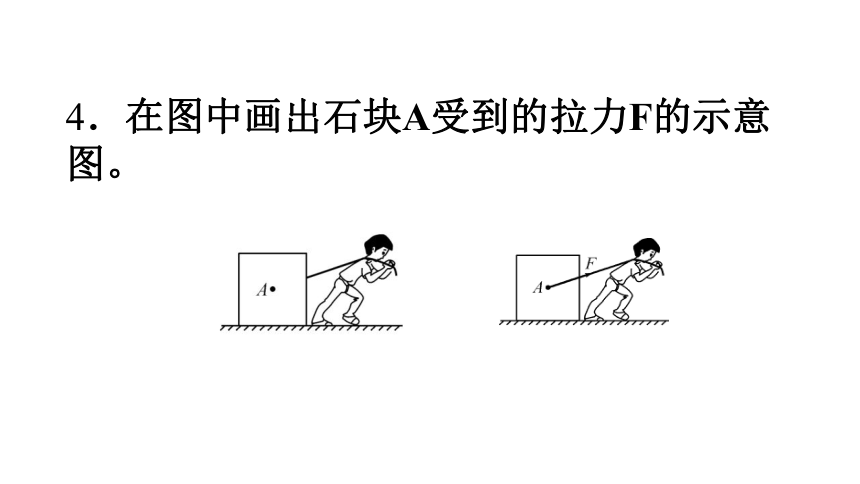

4．在图中画出石块A受到的拉力F的示意图。

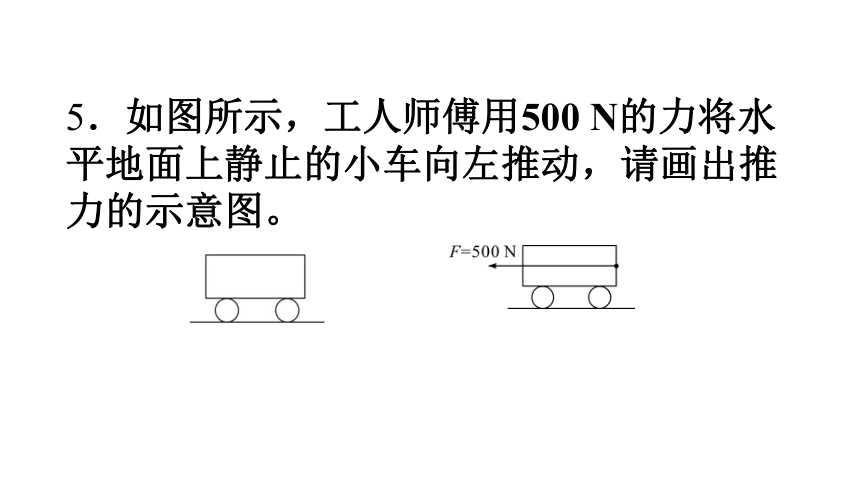

5．如图所示，工人师傅用500 N的力将水平地面上静止的小车向左推动，请画出推力的示意图。

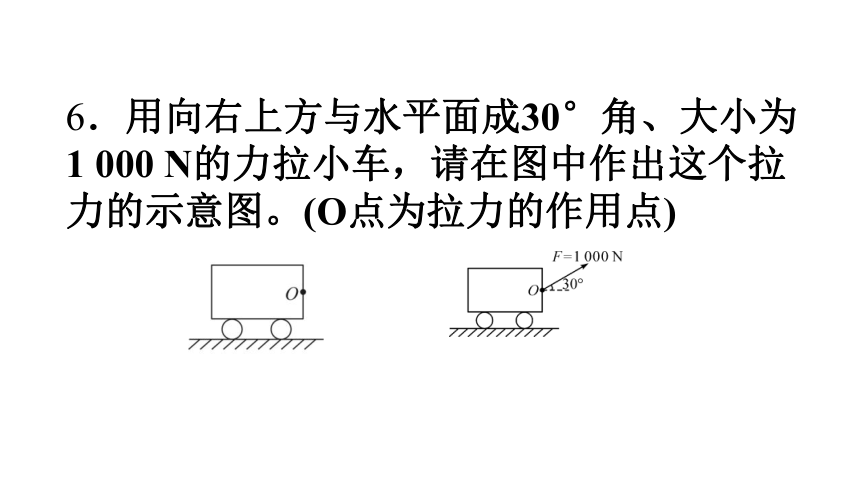

6．用向右上方与水平面成30°角、大小为1 000 N的力拉小车，请在图中作出这个拉力的示意图。(O点为拉力的作用点)

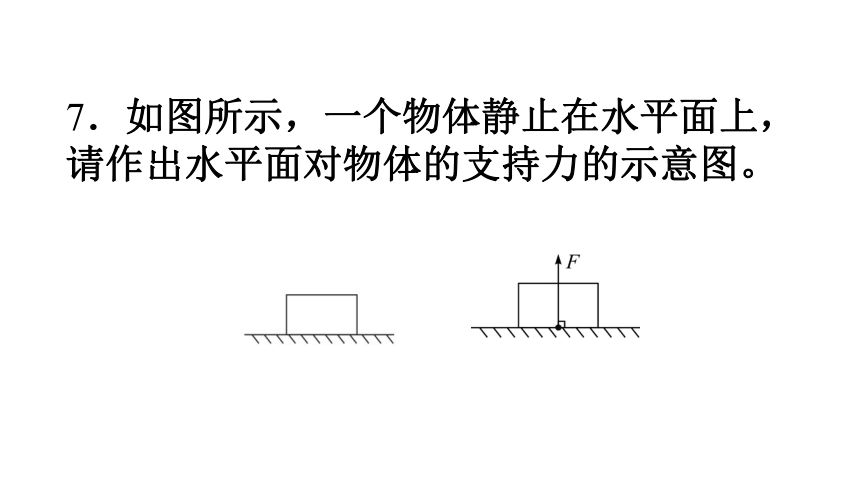

7．如图所示，一个物体静止在水平面上，请作出水平面对物体的支持力的示意图。

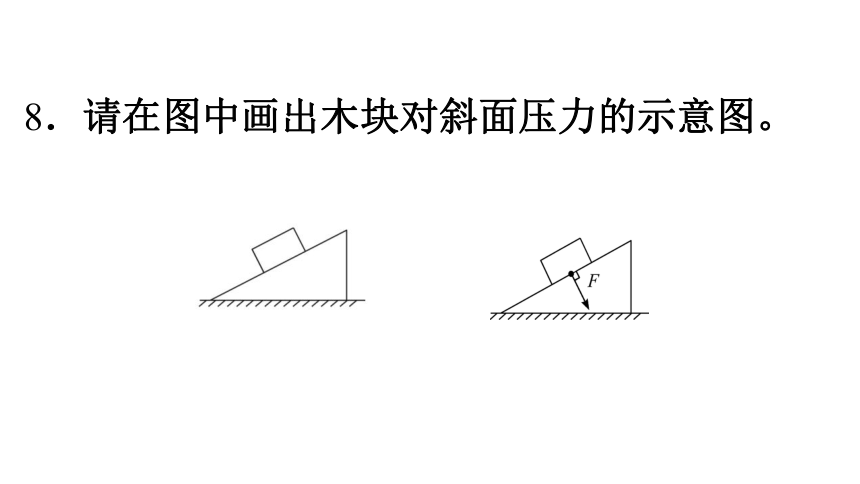

8．请在图中画出木块对斜面压力的示意图。
9．用手指按压铅笔尖，如图所示，试画出铅笔所受弹力的示意图。
10．画出图中物体A对物体B压力的示意图。
类型二 受重力的示意图
11．请在图中画出水平桌面上重5 N的木块所受重力的示意图。
12．重5 N的一瓶饮料静置在停止运转的传送带上。请画出这瓶饮料所受重力的示意图。
13．如图所示，用细线拉一个氢气球在微风下处于静止状态，请画出气球所受重力的示意图。
14．在图中画出球A所受重力的示意图。
15．小球静止在斜面上，如图所示，请画出小球所受重力G的示意图。
16．如图所示，足球在水平地面上滚动，请画出足球在滚动过程中所受重力的示意图。
17．如图所示，一小球正在斜坡上向下滚动，请画出小球在斜坡上所受重力的示意图。
18．请在图中作出空中飞行的足球受到的重力的示意图。
19．如图所示，重为5 N的小球沿轨道自由滚下。请在图中画出其受重力的示意图。
20．人造卫星围绕地球运转，试画出卫星A受到的重力示意图。
类型三 受弹力、重力的示意图
21．如图所示，小球在A、C之间来回摆动，请在图中作出小球在A位置时所受到的细绳拉力F和重力G的示意图。
22．如图所示，画出斜面上下滑的物体受到的重力和弹力示意图(O为两个力的作用点)。
23．请在图中画出小球所受力的示意图。
专题一 基础力学作图
强化训练
类型一 受弹力(推力、拉力、压力、支持力)的示意图
1．水平地面上的一个物体，受到水平向右大小为20 N的拉力F，请在图中用力的示意图把它表示出来。
2．请在图中画出细线对小球的拉力F。
3．小女孩用80 N的力将水桶提起(如图所示)，请在图中画出女孩提桶的力的示意图。
4．在图中画出石块A受到的拉力F的示意图。
5．如图所示，工人师傅用500 N的力将水平地面上静止的小车向左推动，请画出推力的示意图。
6．用向右上方与水平面成30°角、大小为1 000 N的力拉小车，请在图中作出这个拉力的示意图。(O点为拉力的作用点)
7．如图所示，一个物体静止在水平面上，请作出水平面对物体的支持力的示意图。
8．请在图中画出木块对斜面压力的示意图。
9．用手指按压铅笔尖，如图所示，试画出铅笔所受弹力的示意图。
10．画出图中物体A对物体B压力的示意图。
类型二 受重力的示意图
11．请在图中画出水平桌面上重5 N的木块所受重力的示意图。
12．重5 N的一瓶饮料静置在停止运转的传送带上。请画出这瓶饮料所受重力的示意图。
13．如图所示，用细线拉一个氢气球在微风下处于静止状态，请画出气球所受重力的示意图。
14．在图中画出球A所受重力的示意图。
15．小球静止在斜面上，如图所示，请画出小球所受重力G的示意图。
16．如图所示，足球在水平地面上滚动，请画出足球在滚动过程中所受重力的示意图。
17．如图所示，一小球正在斜坡上向下滚动，请画出小球在斜坡上所受重力的示意图。
18．请在图中作出空中飞行的足球受到的重力的示意图。
19．如图所示，重为5 N的小球沿轨道自由滚下。请在图中画出其受重力的示意图。
20．人造卫星围绕地球运转，试画出卫星A受到的重力示意图。
类型三 受弹力、重力的示意图
21．如图所示，小球在A、C之间来回摆动，请在图中作出小球在A位置时所受到的细绳拉力F和重力G的示意图。
22．如图所示，画出斜面上下滑的物体受到的重力和弹力示意图(O为两个力的作用点)。
23．请在图中画出小球所受力的示意图。
