4.5　科学探究：凸透镜成像

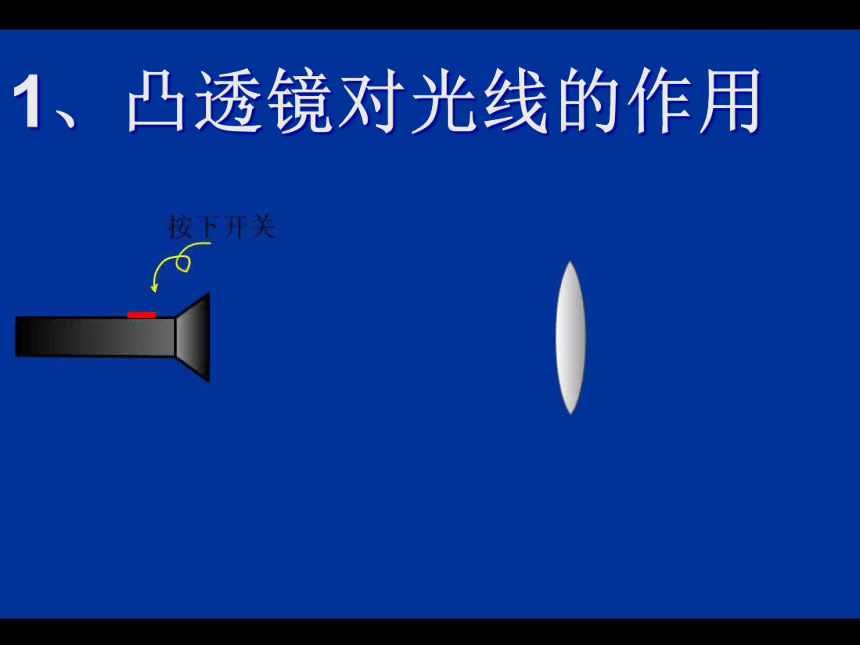

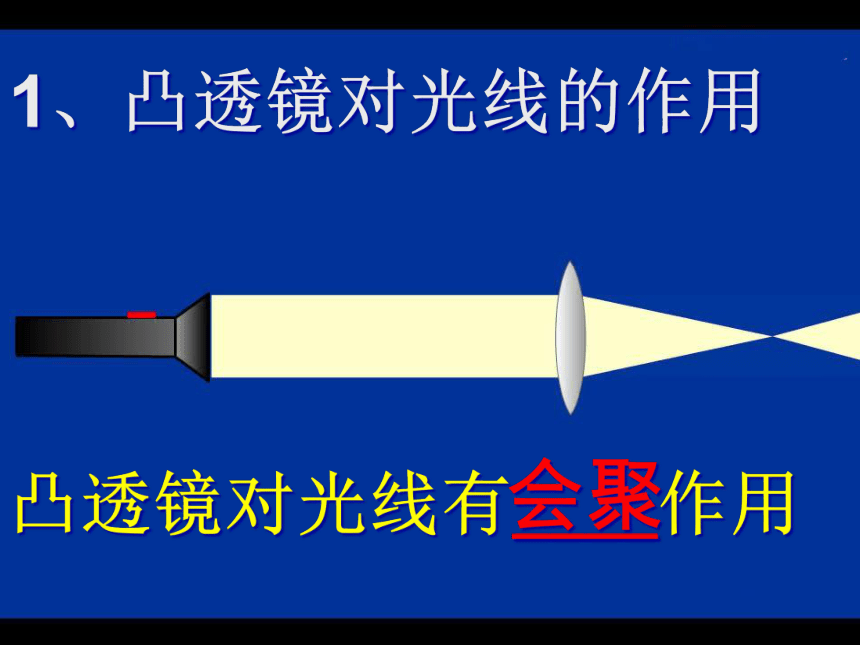

1、凸透镜对光线的作用
凸透镜对光线有____作用
1、凸透镜对光线的作用
会聚

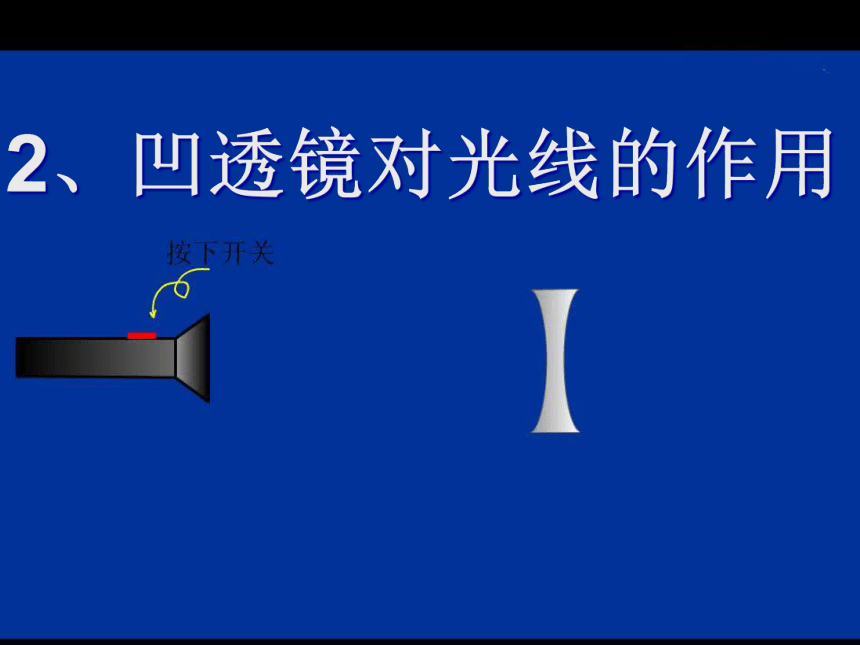

2、凹透镜对光线的作用
2、凹透镜对光线有_____作用

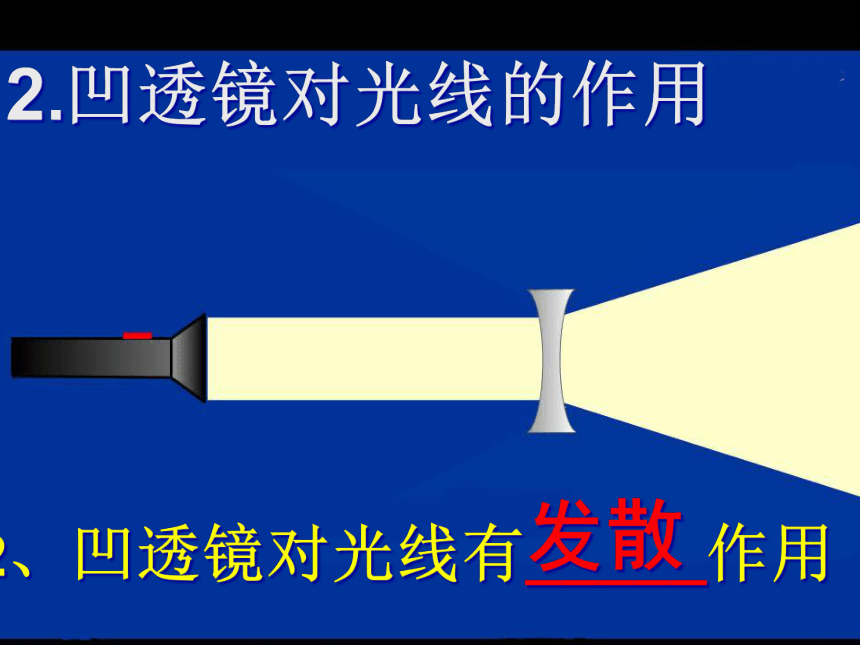

2.凹透镜对光线的作用
发散

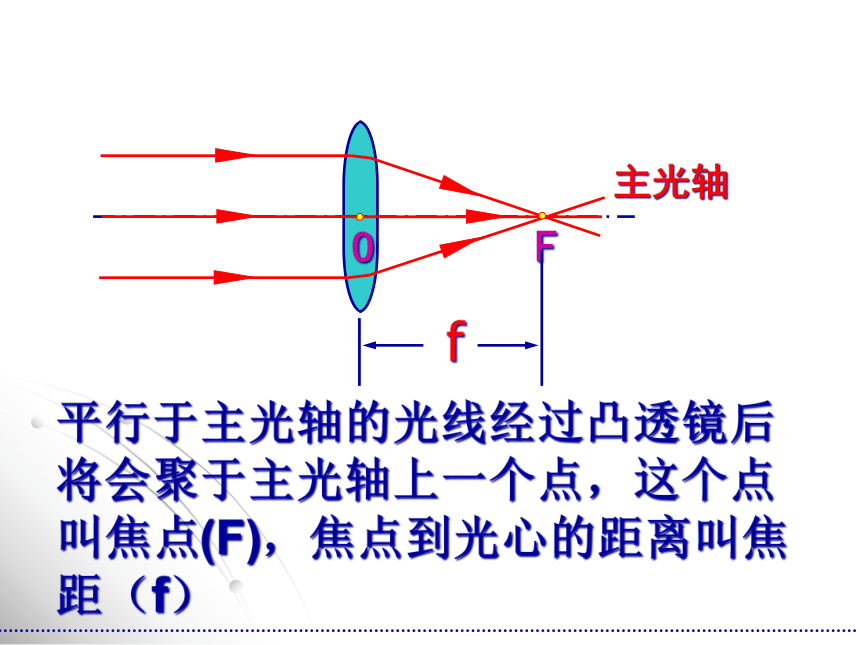

O
F
主光轴
f
平行于主光轴的光线经过凸透镜后将会聚于主光轴上一个点，这个点叫焦点(F)，焦点到光心的距离叫焦距（f）

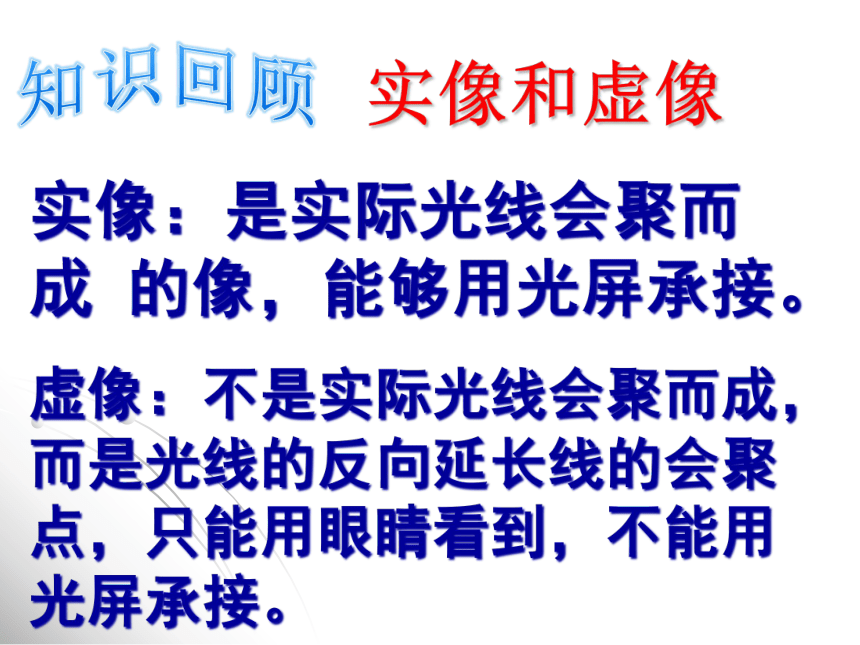

实像和虚像
知识回顾
实像：是实际光线会聚而成 的像，能够用光屏承接。
虚像：不是实际光线会聚而成，而是光线的反向延长线的会聚点，只能用眼睛看到，不能用光屏承接。
成功
成功
成功

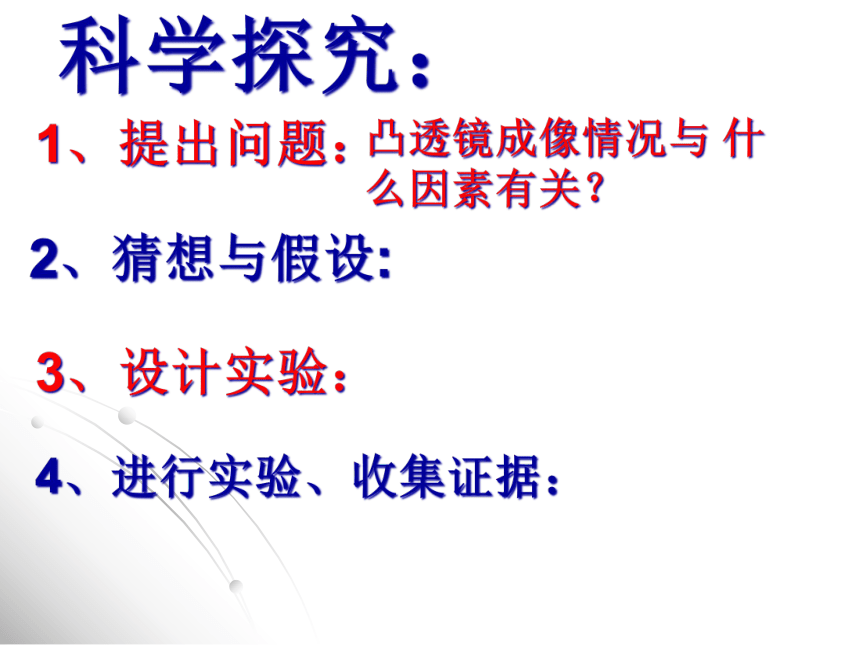

科学探究：
1、提出问题：
2、猜想与假设:
3、设计实验：
4、进行实验、收集证据：
凸透镜成像情况与 什么因素有关？
探究一所用凸透镜焦距 f=10cm
调整蜡烛到透镜的距离
到2倍焦距以外（u>2f),点燃蜡烛，前后移动光屏，直到光屏上得到最清晰的烛焰的像，观察成像特点，并读出光屏到透镜的距离（像距 v ）
探究二所用凸透镜焦距 f=10cm
将蜡烛到透镜的距离调整
到一倍焦距与二倍焦距之间（2f>u>f),点燃蜡烛，前后移动光屏，直到光屏上得到最清晰的烛焰的像，观察成像特点，并读出光屏到透镜的距离
（像距 v）
探究三所用凸透镜焦距 f=10cm
将蜡烛到透镜的距离调整
到一倍焦距以内（u探究一所用凸透镜焦距 f=10cm
调整蜡烛到透镜的距离 到2倍焦距以外（u>2f),点燃蜡烛，前后移动光屏，直到光屏上得到最清晰的烛焰的像，观察成像特点，并读出光屏到透镜的距离（像距 v）
探究二
将蜡烛到透镜的距离调整到一倍焦距与二倍焦距之间（2f>u>f),点燃蜡烛，前后移动光屏，直到光屏上得到最清晰的烛焰的像，观察成像特点，并读出光屏到透镜的距离
探究三
将蜡烛到透镜的距离调整到一倍焦距以内（u结论一
凸透镜成像规律
1、当 u >2f 时，成倒立缩小的实像,像成在一倍焦距与二倍焦距之间(2f > v >f)。
凸透镜成像的应用
照像机
1、照像机的镜头相当于凸透镜，它利用：物体到凸透镜的距离大于2倍焦距时，成倒立缩小的实像来成像的
照相机原理图
镜头
胶片
镜头:
凸透镜
胶片:
光屏
结论二
凸透镜成像规律
1、当（2f > u > f)时，成倒立 放大 的实像。像距v>2f
幻灯机和投影仪原理：

幻灯机和投影仪的镜头相当于一个凸透镜，当物体到凸透镜的距离在大于一倍焦距，小于二倍焦距时，成倒立、放大、实像。
幻灯机原理
播放幻灯片时，底片应该倒插
结论三
凸透镜成像的应用
3、放大镜是利用：物体到凸透镜的距离小于焦距时，成正立放大的虚像。
成 像 性 质
像距v
应用
虚\实
物距u
大\小
倒\正
f~ 2f
uf~ 2f
倒立
缩小
实像
照相机
倒立
实像
U>2f
U>2f
放大
投影仪
幻灯机
放大
虚像
正立
v>u
放大镜
当 u=f 时 不成像
规律：
当成实像时，物近、像远、像变大；物远、像近、像变小。
小明在探究凸透镜成像规律时，蜡烛与光屏分置于凸透镜两侧，保持凸透镜的位置不变，先后把蜡烛放在如图所示的各点，并分别调整光屏的位置．在图上大致画出物体在a、b、c、d各点时的像的位置和大小。实像最大的物体在___ 点；屏幕上的像距最小的是___点。
课堂练习
e
a
透镜的应用
① 照相机
（1）原理：____________________________________________
（2）照相机的镜头是一个_____，胶卷相当于_____，被拍摄的景物相当于物体，到镜头的距离是物距u，必须大于2f。
② 幻灯机：
（1）原理：____________________________________________
（2）幻灯机的镜头是一个_____，胶片相当于物体，银幕相当于光屏；胶片到镜头的距离是物距u，胶片位于镜头的焦点以外稍远的地方（物距稍大于f）倒立放置；银幕到镜头的距离是像距v（v>2f），在银幕上得到_____、_____的_____像。
③ 放大镜
（1）原理：______________________________
（2）要观察的物体到放大镜的距离是物距u，必须小于凸透镜的焦距f，即物体必须位于放大镜的焦点以内。
u >2 f时，成倒立 缩小 的实像
凸透镜
光屏
当2f > u > f时，成倒立 放大 的实像
凸透镜
倒立
放大
实
当u ﹤ f时，成正立 放大 的虚像
凸透镜成像规律
2、当2f > u > f时
1、当 u > 2f时
3、当u 课堂小结
成像特点
成像特点
应用
应用
应用
成像特点
作业布置：
P95 1-10题
