透 镜
义务教育教科书 物理 八年级 上册
生活中的透镜
导入新课

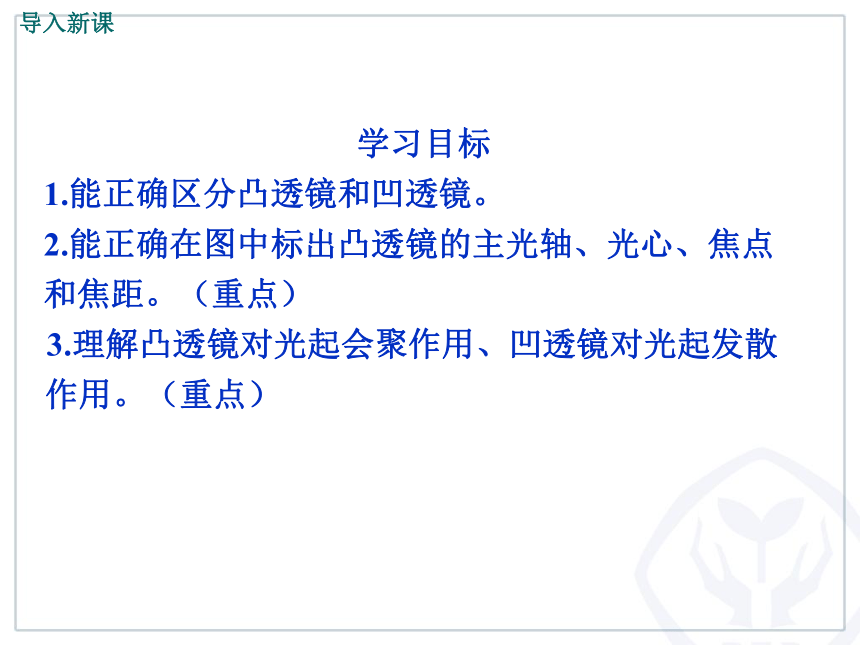

学习目标
1.能正确区分凸透镜和凹透镜。
2.能正确在图中标出凸透镜的主光轴、光心、焦点和焦距。（重点）
3.理解凸透镜对光起会聚作用、凹透镜对光起发散作用。（重点）
导入新课

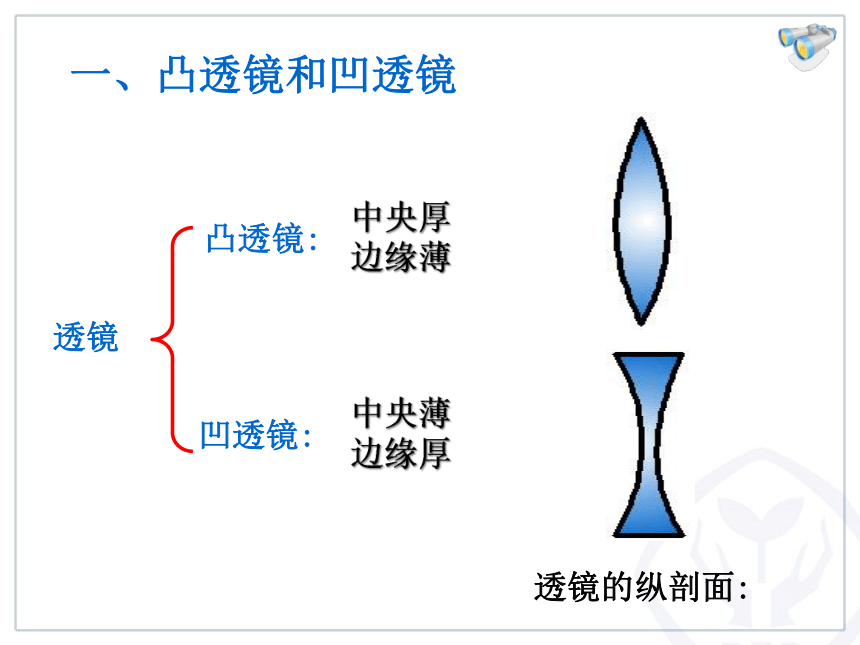

凸透镜:
凹透镜:
透镜
中央厚
边缘薄
中央薄
边缘厚
透镜的纵剖面:
一、凸透镜和凹透镜

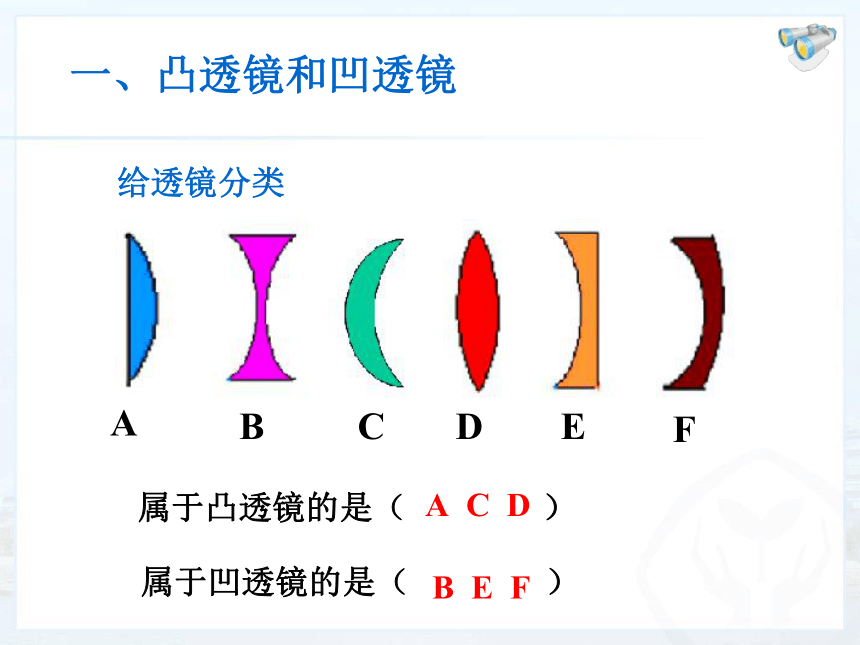

给透镜分类
属于凸透镜的是（ ）
属于凹透镜的是（ ）
A C D
B E F
一、凸透镜和凹透镜
A
B
C
D
E
F
C2
C1
C2
C1

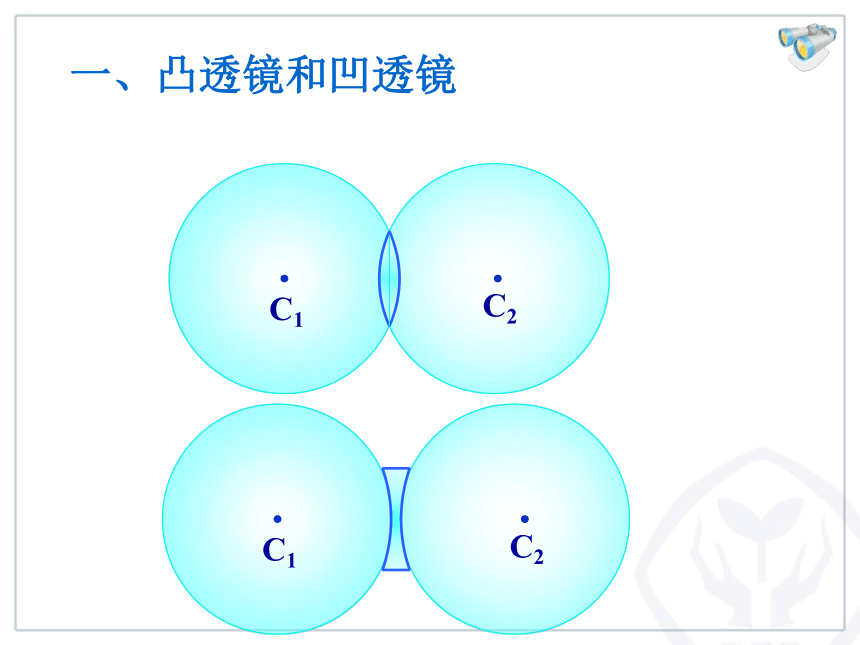

一、凸透镜和凹透镜

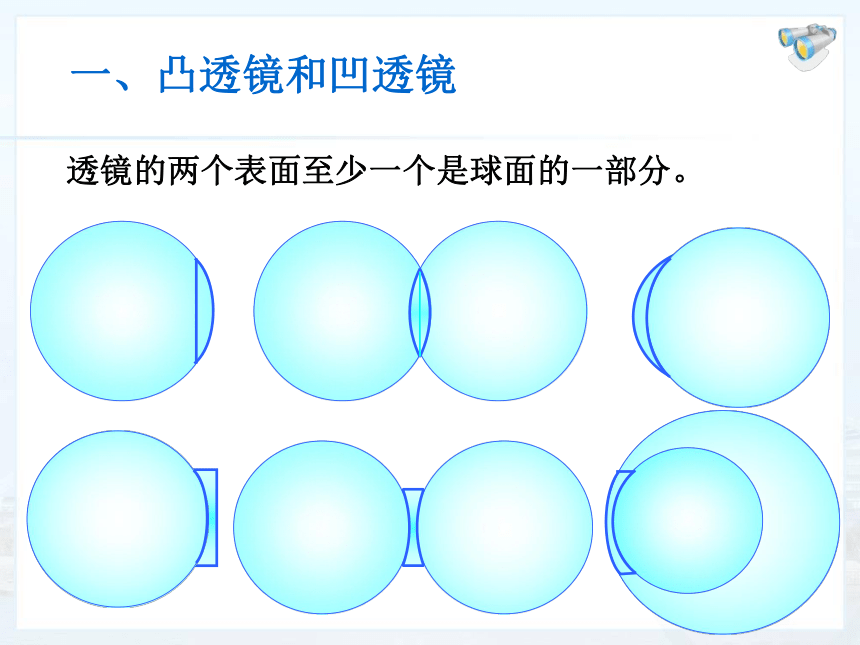

透镜的两个表面至少一个是球面的一部分。
一、凸透镜和凹透镜

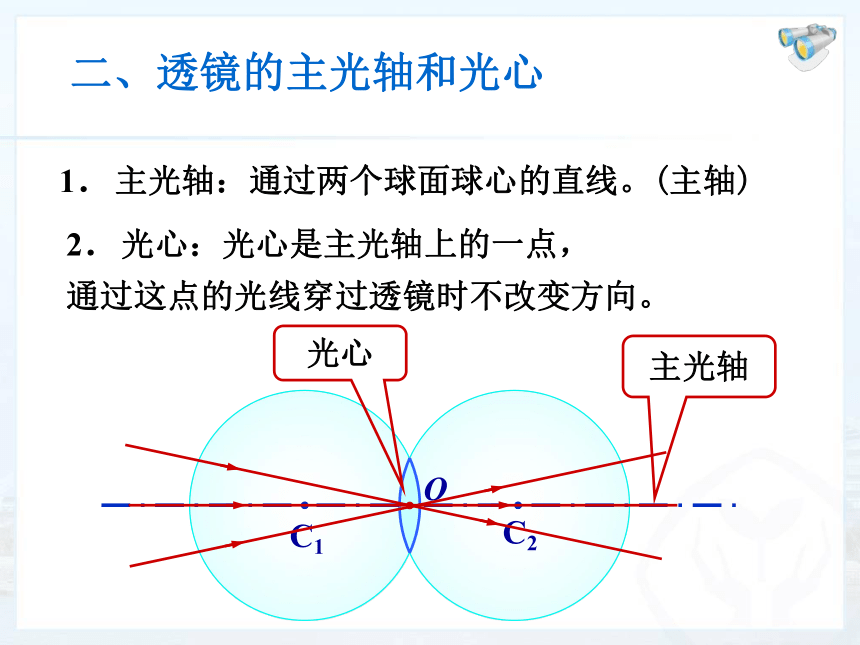

1．主光轴：通过两个球面球心的直线。(主轴)

2．光心：光心是主光轴上的一点，
通过这点的光线穿过透镜时不改变方向。
二、透镜的主光轴和光心
主光轴
C2
C1
O
光心

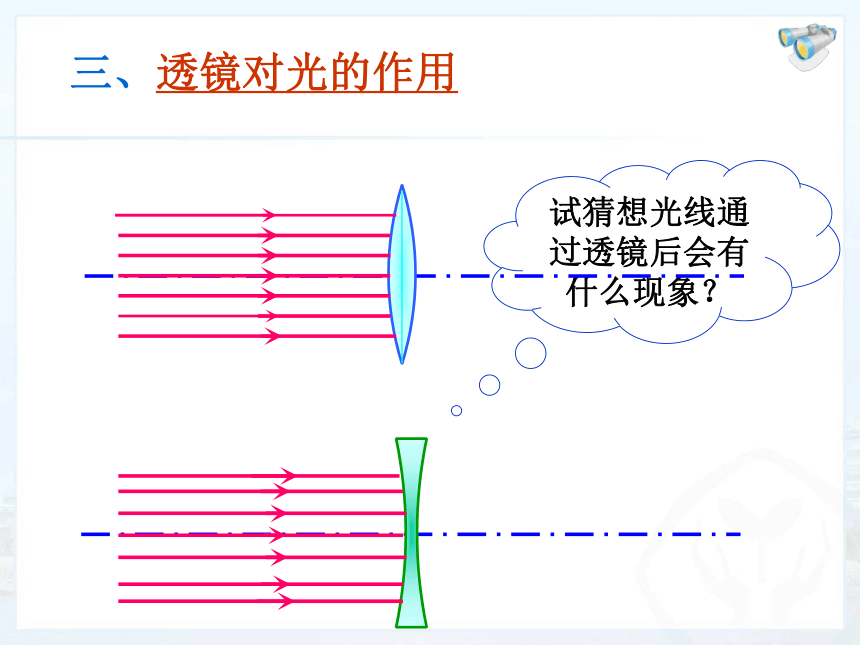

三、透镜对光的作用
试猜想光线通过透镜后会有什么现象？
1.凸透镜：
主光轴
对光线有会聚作用
光心
O
观察实验现象
主轴
小结：凸透镜对所有光线都起会聚作用。
O
F
f
2. 凸透镜的焦点和焦距
　　焦点：平行于主轴的平行光通过凸透镜后会聚于一点。
　　焦距：焦点到光心的距离。
焦距
主轴
焦点
F
主轴
f
凸透镜有两个实焦点。
焦点
F
主光轴
小结：光路可逆
讲授新课
观察实验现象
光经过凹透镜后的发散是不是也有规律可循？
3.凹透镜：
对光线有发散作用
小结：凹透镜对所有光线都起发散作用。
凹透镜有焦点吗？
把折射光线反向延长看一看。
焦点
虚
F
f
焦距
F
凹透镜有两个虚焦点。
4. 凹透镜的焦点和焦距
小结：光路可逆
讲授新课
F
F
F
F
1.通过光心的光线:传播方向不改变。
2.平行于主光轴的光线:经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
3.经过凸透镜焦点的光线:折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线:折射后平行于主光轴射出 。
三条特殊光线
讲授新课
1．两种透镜：凸透镜和凹透镜；
2．几个基本概念: 光心、主光轴、焦点、焦距；
3．透镜对光线的作用：
　凸透镜对光线有会聚作用, 又叫会聚透镜。
　凹透镜对光线有发散作用, 又叫发散透镜。
小结：
1.要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（ ）
A. 凸透镜前任意位置
B. 凸透镜的焦点上
C. 凹透镜前任意位置 　　
D. 凹透镜的焦点上
随堂训练
B
2.下面两图是光线经过透镜后的光路图,请选择合适的透镜填入方框内。
随堂训练
3.如图是一束光线通过两个透镜前后的传播方向，请在长方框中填上适当类型的透镜。
随堂训练
?
　　4．给你一个透镜，你能用哪些方法去判断他是凸透镜还是凹透镜？
想一想
方法一:“摸”
方法二:“看”
方法三:“照”。
通过透镜对平行光线是会聚 还是发散加以辨别。
　　5．太阳本身就是一个巨大的光源，当太阳光射到地面时，我们就可以把它看做平行光。那么同学们能不能想办法利用太阳光粗测凸透镜的焦距呢？
想一想
　　6．图中划出的两条折射光线，哪条是平行主光轴的入射光线的折射光线？
　　折射光线反向延长，通过焦点的是正确的折射光线。
想一想
