人教版物理九年级全一册：19.1 家庭电路 同步练习（附答案）

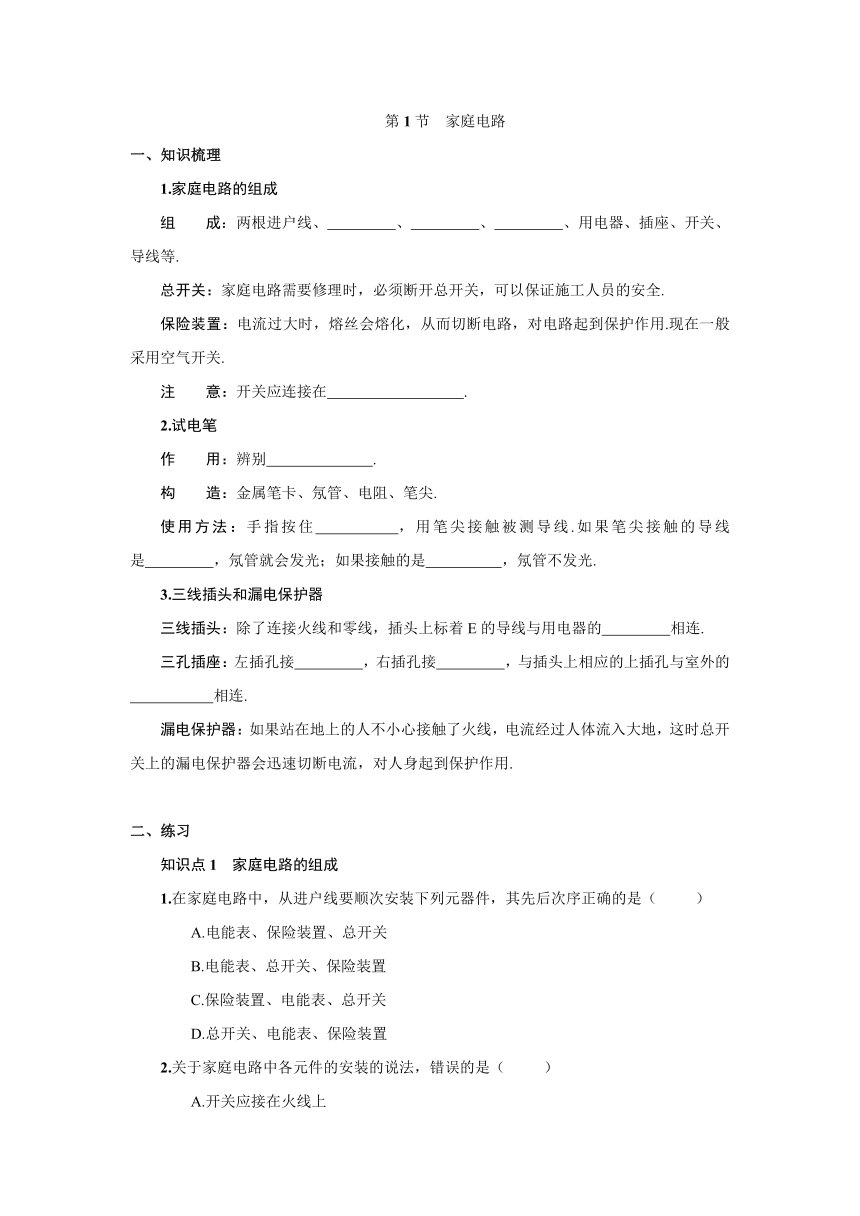

第1节　家庭电路
一、知识梳理
1.家庭电路的组成
组　　成：两根进户线、　 　、　 　、　 　、用电器、插座、开关、导线等.
总开关：家庭电路需要修理时，必须断开总开关，可以保证施工人员的安全.
保险装置：电流过大时，熔丝会熔化，从而切断电路，对电路起到保护作用.现在一般采用空气开关.
注　　意：开关应连接在　 　　 　.
2.试电笔
作　　用：辨别　 　 .
构　　造：金属笔卡、氖管、电阻、笔尖.
使用方法：手指按住　 　，用笔尖接触被测导线.如果笔尖接触的导线是　 　，氖管就会发光；如果接触的是　　 　　，氖管不发光.
3.三线插头和漏电保护器
三线插头：除了连接火线和零线，插头上标着E的导线与用电器的　 　相连.
三孔插座：左插孔接　 　，右插孔接　 　，与插头上相应的上插孔与室外的
　　 　相连.
漏电保护器：如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时总开关上的漏电保护器会迅速切断电流，对人身起到保护作用.
　　　　　　　　　　　　　　　　
二、练习
知识点1　家庭电路的组成
1.在家庭电路中，从进户线要顺次安装下列元器件，其先后次序正确的是（ ）
A.电能表、保险装置、总开关
B.电能表、总开关、保险装置
C.保险装置、电能表、总开关
D.总开关、电能表、保险装置

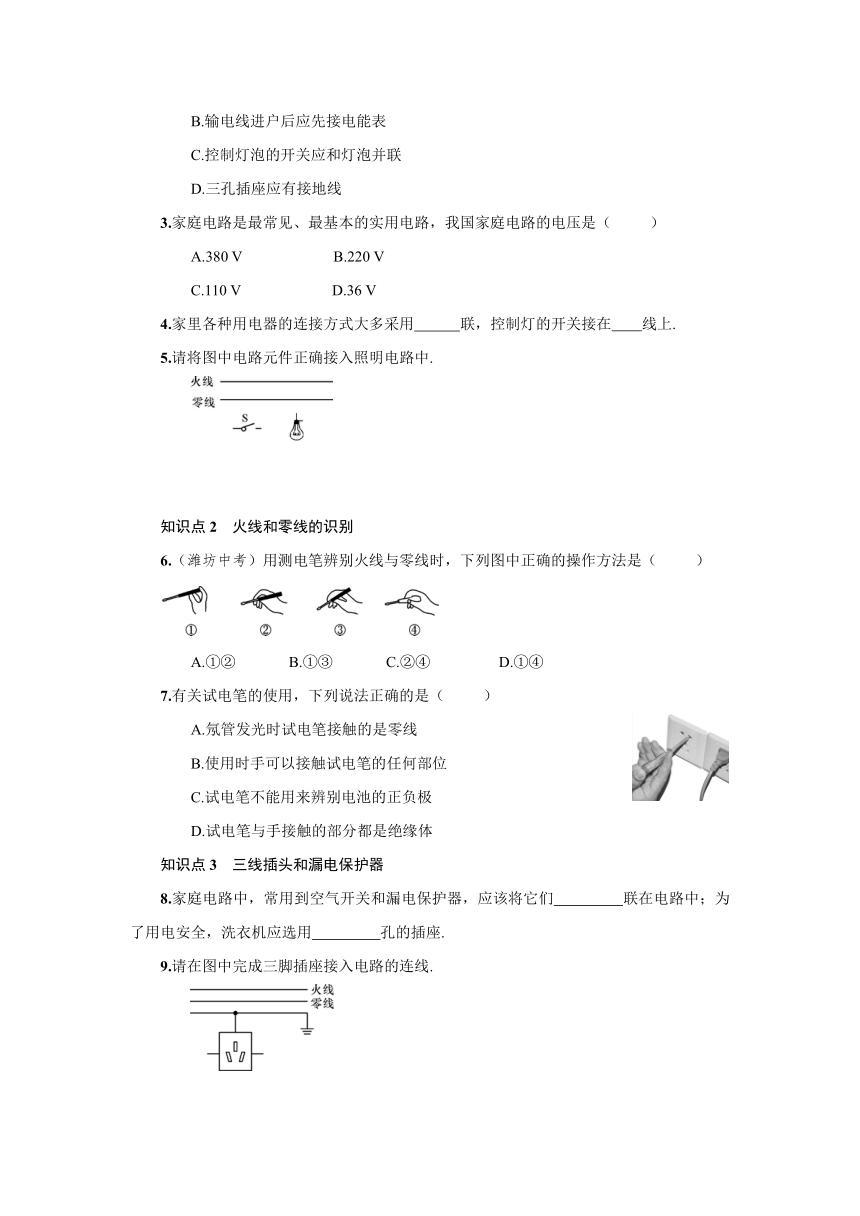

2.关于家庭电路中各元件的安装的说法，错误的是（ ）
A.开关应接在火线上
B.输电线进户后应先接电能表
C.控制灯泡的开关应和灯泡并联
D.三孔插座应有接地线
3.家庭电路是最常见、最基本的实用电路，我国家庭电路的电压是（ ）
A.380 V B.220 V
C.110 V D.36 V
4.家里各种用电器的连接方式大多采用　 　联，控制灯的开关接在　　线上.
5.请将图中电路元件正确接入照明电路中.
　
　　
　　　　　　　　　　　　　　
知识点2　火线和零线的识别
6.（潍坊中考）用测电笔辨别火线与零线时，下列图中正确的操作方法是（ ）
A.①② B.①③ C.②④ D.①④
7.有关试电笔的使用，下列说法正确的是（ ）
44208707620A.氖管发光时试电笔接触的是零线
B.使用时手可以接触试电笔的任何部位
C.试电笔不能用来辨别电池的正负极
D.试电笔与手接触的部分都是绝缘体
知识点3　三线插头和漏电保护器
8.家庭电路中，常用到空气开关和漏电保护器，应该将它们　 　联在电路中；为了用电安全，洗衣机应选用　 　孔的插座.
9.请在图中完成三脚插座接入电路的连线.
　

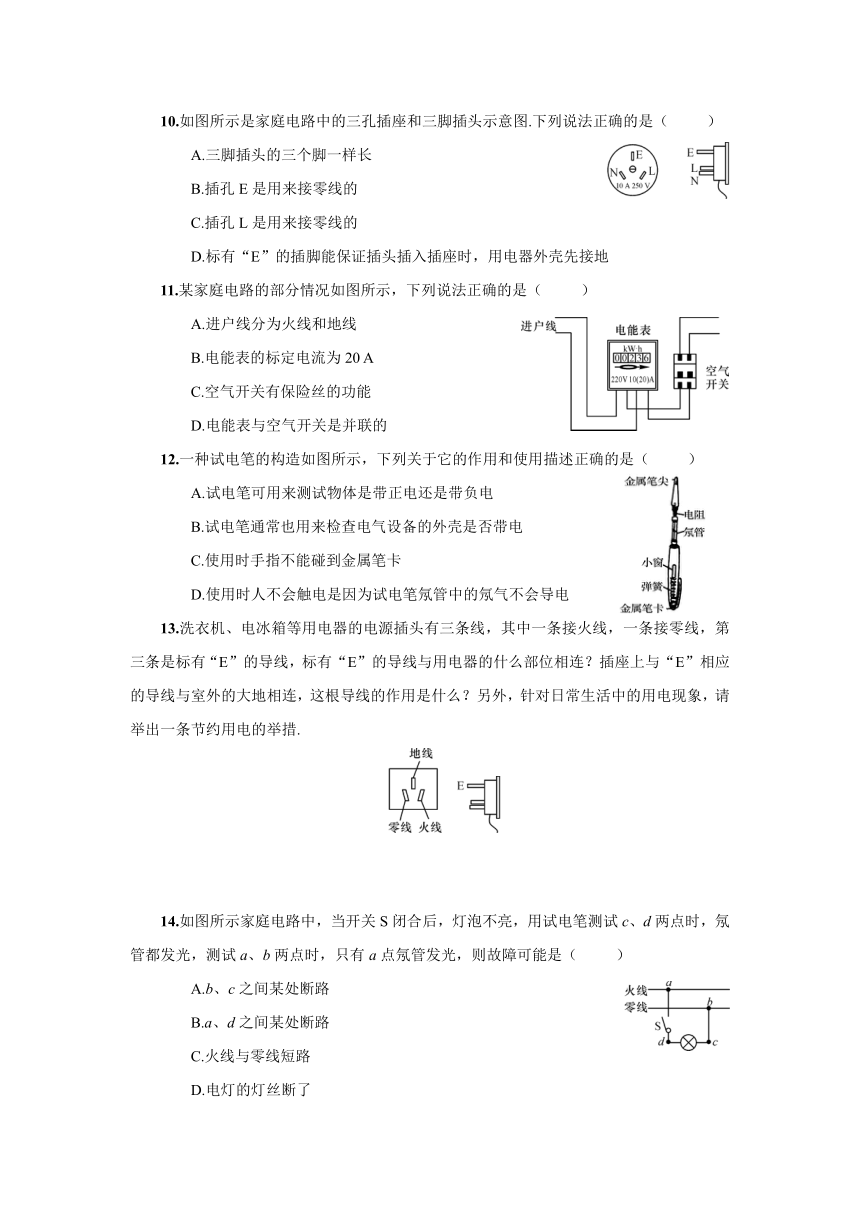

10.如图所示是家庭电路中的三孔插座和三脚插头示意图.下列说法正确的是（ ）
417703045720A.三脚插头的三个脚一样长
B.插孔E是用来接零线的
C.插孔L是用来接零线的
D.标有“E”的插脚能保证插头插入插座时，用电器外壳先接地
11.某家庭电路的部分情况如图所示，下列说法正确的是（ ）
344551091440A.进户线分为火线和地线
B.电能表的标定电流为20 A
C.空气开关有保险丝的功能
D.电能表与空气开关是并联的
423037027432012.一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是（ ）
A.试电笔可用来测试物体是带正电还是带负电
B.试电笔通常也用来检查电气设备的外壳是否带电
C.使用时手指不能碰到金属笔卡
D.使用时人不会触电是因为试电笔氖管中的氖气不会导电
13.洗衣机、电冰箱等用电器的电源插头有三条线，其中一条接火线，一条接零线，第三条是标有“E”的导线，标有“E”的导线与用电器的什么部位相连？插座上与“E”相应的导线与室外的大地相连，这根导线的作用是什么？另外，针对日常生活中的用电现象，请举出一条节约用电的举措.
　
14.如图所示家庭电路中，当开关S闭合后，灯泡不亮，用试电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是（ ）
434467091440A.b、c之间某处断路
B.a、d之间某处断路
C.火线与零线短路
D.电灯的灯丝断了
15.在图中虚线框A和B内分别接入开关和电灯（元件符号：开关，电灯?），并完成三孔插座的连接，使电路符合安全用电的要求.

参考答案：
一、知识梳理
1.家庭电路的组成
组　　成：两根进户线、　电能表　、　总开关　、　保险装置　、用电器、插座、开关、导线等.
总开关：家庭电路需要修理时，必须断开总开关，可以保证施工人员的安全.
保险装置：电流过大时，熔丝会熔化，从而切断电路，对电路起到保护作用.现在一般采用空气开关.
注　　意：开关应连接在　用电器和火线之间　.
2.试电笔
作　　用：辨别　火线和零线　.
构　　造：金属笔卡、氖管、电阻、笔尖.
使用方法：手指按住　笔卡　，用笔尖接触被测导线.如果笔尖接触的导线是　火线　，氖管就会发光；如果接触的是　零线　，氖管不发光.
3.三线插头和漏电保护器
三线插头：除了连接火线和零线，插头上标着E的导线与用电器的　金属外壳　相连.
三孔插座：左插孔接　零线　，右插孔接　火线　，与插头上相应的上插孔与室外的　大地　相连.
漏电保护器：如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时总开关上的漏电保护器会迅速切断电流，对人身起到保护作用.
　　　　　　　　　　　　　　　　
二、练习
1.B
2.C
3.B
4.家里各种用电器的连接方式大多采用　并　联，控制灯的开关接在　火　线上.
5.　 解：
　　　　　　　　　　　　　　　　
6.D
7.C
8.应该将它们　串　联在电路中；为了用电安全，洗衣机应选用　三　孔的插座.
9.　解：
10.D
11.C
12.B
13.答：标有“E”的导线与家用电器的金属外壳相连.这样插入三孔插座后，金属外壳就能够和大地连接起来了，一旦用电器漏电使金属外壳带电，能及时把电导走，防止发生触电事故.
生活中节约用电的举措有：夏天用空调制冷时把温度调高一些；用电器长时间不用切断电源；养成随手关灯的习惯等.
14.A
15. 解：
