九年级物理第十六章 第4节 变阻器教案

文档属性

名称 九年级物理第十六章 第4节 变阻器教案
格式 docx
文件大小 77.7KB
资源类型 教案
版本资源 人教版
科目 物理
更新时间 2020-12-31 21:41:02

图片预览

文档简介

1137920010579100

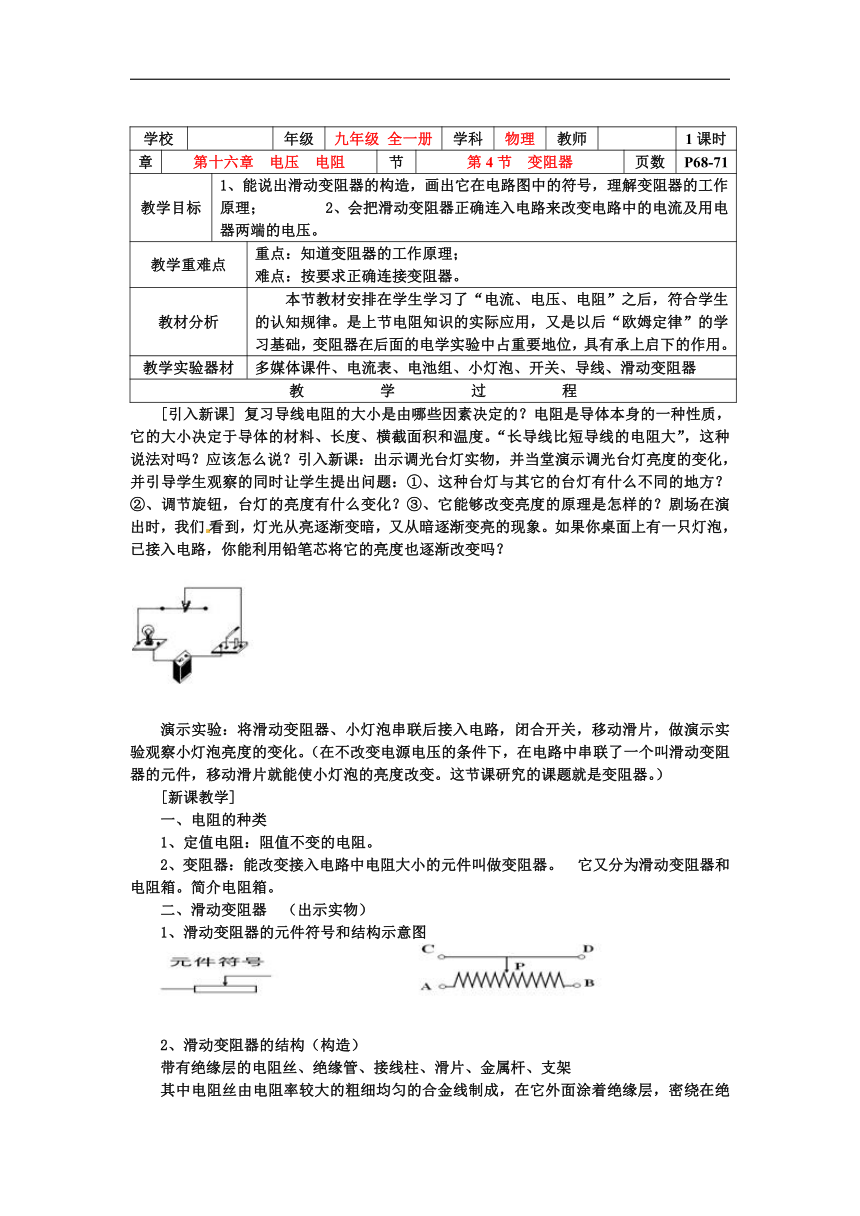

学校
年级
九年级 全一册
学科
物理
教师
1课时

第十六章 电压 电阻

第4节 变阻器
页数
P68-71
教学目标
1、能说出滑动变阻器的构造,画出它在电路图中的符号,理解变阻器的工作原理; 2、会把滑动变阻器正确连入电路来改变电路中的电流及用电器两端的电压。
教学重难点
重点:知道变阻器的工作原理;
难点:按要求正确连接变阻器。
教材分析
本节教材安排在学生学习了“电流、电压、电阻”之后,符合学生的认知规律。是上节电阻知识的实际应用,又是以后“欧姆定律”的学习基础,变阻器在后面的电学实验中占重要地位,具有承上启下的作用。
教学实验器材
多媒体课件、电流表、电池组、小灯泡、开关、导线、滑动变阻器
教 学 过 程
[引入新课] 复习导线电阻的大小是由哪些因素决定的?电阻是导体本身的一种性质,它的大小决定于导体的材料、长度、横截面积和温度。“长导线比短导线的电阻大”,这种说法对吗?应该怎么说?引入新课:出示调光台灯实物,并当堂演示调光台灯亮度的变化,并引导学生观察的同时让学生提出问题:①、这种台灯与其它的台灯有什么不同的地方?②、调节旋钮,台灯的亮度有什么变化?③、它能够改变亮度的原理是怎样的?剧场在演出时,我们看到,灯光从亮逐渐变暗,又从暗逐渐变亮的现象。如果你桌面上有一只灯泡,已接入电路,你能利用铅笔芯将它的亮度也逐渐改变吗?
演示实验:将滑动变阻器、小灯泡串联后接入电路,闭合开关,移动滑片,做演示实验观察小灯泡亮度的变化。(在不改变电源电压的条件下,在电路中串联了一个叫滑动变阻器的元件,移动滑片就能使小灯泡的亮度改变。这节课研究的课题就是变阻器。)
[新课教学]
一、电阻的种类
1、定值电阻:阻值不变的电阻。
2、变阻器:能改变接入电路中电阻大小的元件叫做变阻器。 它又分为滑动变阻器和电阻箱。简介电阻箱。
二、滑动变阻器 (出示实物)
1、滑动变阻器的元件符号和结构示意图
2、滑动变阻器的结构(构造)
带有绝缘层的电阻丝、绝缘管、接线柱、滑片、金属杆、支架
其中电阻丝由电阻率较大的粗细均匀的合金线制成,在它外面涂着绝缘层,密绕在绝缘管上。金属滑片P在金属杆上滑动,并与电阻丝紧密接触,电阻丝上能接触滑片的地方的绝缘层已被刮掉。

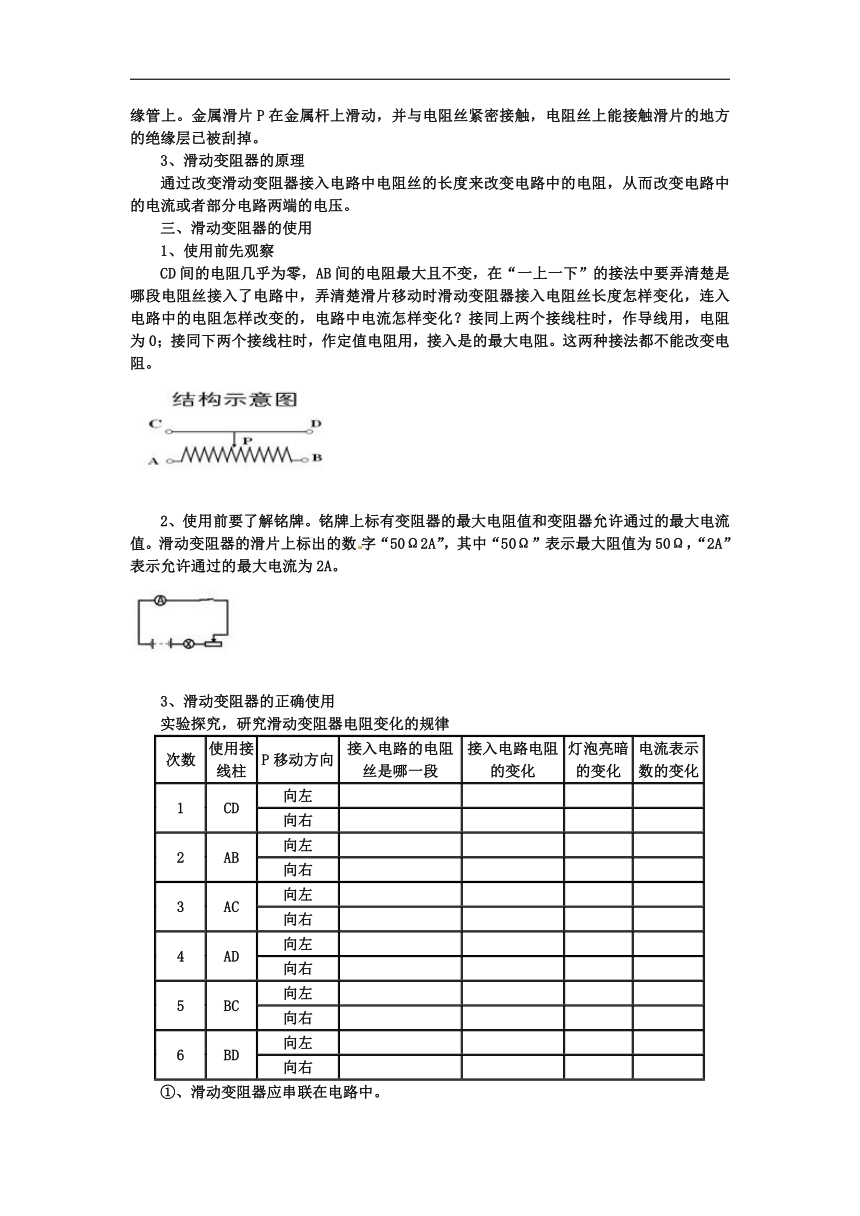

3、滑动变阻器的原理
通过改变滑动变阻器接入电路中电阻丝的长度来改变电路中的电阻,从而改变电路中的电流或者部分电路两端的电压。
三、滑动变阻器的使用
1、使用前先观察
CD间的电阻几乎为零,AB间的电阻最大且不变,在“一上一下”的接法中要弄清楚是哪段电阻丝接入了电路中,弄清楚滑片移动时滑动变阻器接入电阻丝长度怎样变化,连入电路中的电阻怎样改变的,电路中电流怎样变化?接同上两个接线柱时,作导线用,电阻为0;接同下两个接线柱时,作定值电阻用,接入是的最大电阻。这两种接法都不能改变电阻。
2、使用前要了解铭牌。铭牌上标有变阻器的最大电阻值和变阻器允许通过的最大电流值。滑动变阻器的滑片上标出的数字“50Ω2A”,其中“50Ω”表示最大阻值为50Ω,“2A”表示允许通过的最大电流为2A。
3、滑动变阻器的正确使用
实验探究,研究滑动变阻器电阻变化的规律
次数
使用接线柱
P移动方向
接入电路的电阻丝是哪一段
接入电路电阻的变化
灯泡亮暗的变化
电流表示数的变化
1
CD
向左
向右
2
AB
向左
向右
3
AC
向左
向右
4
AD
向左
向右
5
BC
向左
向右
6
BD
向左
向右
①、滑动变阻器应串联在电路中。
②、滑动变阻器的接线柱应“一上一下,各用一个,”移动滑片时,电阻如何变关键看“下”。滑片越靠近固定端的接线柱,接入电路的电阻越小。
能使滑动变阻器电阻变化的接法有4种(“一上一下”);不能使滑动变阻器电阻变化的接法有2种,其中“同下”电阻总是很大,而“同上”的电阻总是很小,可认为是0。
③、闭合开关前,应将滑动变阻器的滑片置于电阻值最大的位置,以保护电路。即将滑片远离下面的那个接线柱。
4、电阻箱原理和读法的介绍,要求学生会读电阻箱。
滑动变阻器能连续改变连入电路中的电阻,但不能准确读出电阻值的大小;
电阻箱能读出连入电路中电阻值的大小,但不能连续改变电阻。
5、简单介绍插孔式变阻器。
四、变阻器的应用(看书)
介绍变阻器在生产、生活中的一些应用,如调节电视机音量、亮度及对比度的电位器、调节台灯亮度的调光电位器等都是变阻器的具体应用。现代的数字电位器的应用。
……………………………………………………………………………课堂练习
1、在右图中:当滑片左右移动时,哪两个接线柱之间的电阻是不变的?哪两个接线柱之间的电阻很小,几乎是零?哪两个接线柱之间的电阻大小会随着改变?向哪个方向移动时电阻变大?
2、小明学习了变阻器后,想制造一个可以调节亮度的小灯泡,请你帮帮他连接实物图。
(1)、帮他连接实物图。
(2)、闭合开关前,滑动变阻器的滑片应滑到 (A端或B端)。
(3)、当滑片向 端移动时,变阻器接入电路的电阻变大,电流变 。
(4)、画出电路图。
3、如图所示的电路中,电源电压保持不变,闭合开关S,当滑动变阻器滑片向左移动时( )C
A、灯泡L1亮度不变,L2变亮
B、 电流表示数变小,电压表示数不变
C、 电流表示数不变,电压表示数变大
D、电流表、、电压表示数均不变
4、如右图所示,电源电压不变。闭合开关后,当滑动变阻器的滑片P向右滑动时( )C
A、两表的示数都减小
B、两表的示数都不变
C、电压表的示数不变,电流表的示数减小
D、电压表示数减小,电流表示数增大
………………………………………………………………………………………………
