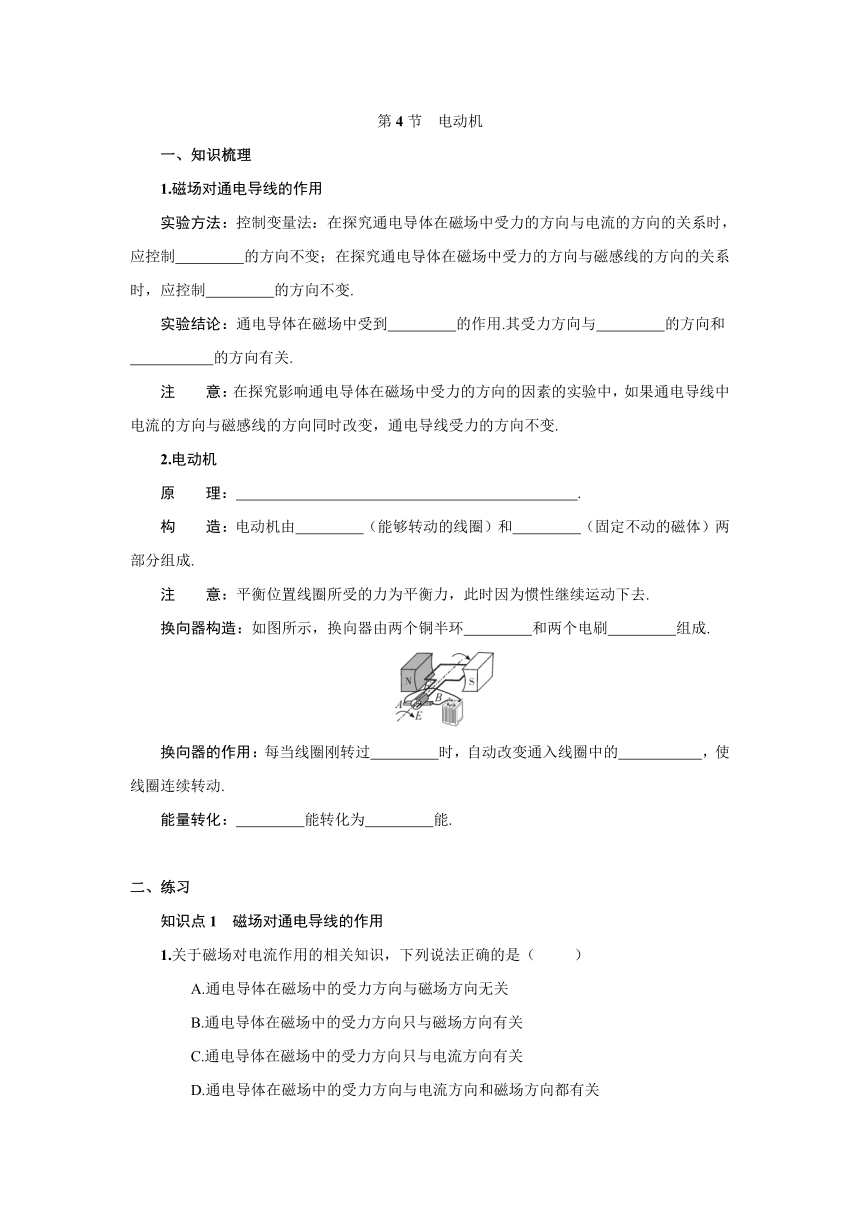

第4节　电动机
一、知识梳理
1.磁场对通电导线的作用
实验方法：控制变量法：在探究通电导体在磁场中受力的方向与电流的方向的关系时，应控制 的方向不变；在探究通电导体在磁场中受力的方向与磁感线的方向的关系时，应控制 的方向不变.
实验结论：通电导体在磁场中受到 的作用.其受力方向与 的方向和
　 的方向有关.
注　　意：在探究影响通电导体在磁场中受力的方向的因素的实验中，如果通电导线中电流的方向与磁感线的方向同时改变，通电导线受力的方向不变.
2.电动机
原　　理： .
构　　造：电动机由 （能够转动的线圈）和 （固定不动的磁体）两部分组成.
注　　意：平衡位置线圈所受的力为平衡力，此时因为惯性继续运动下去.
换向器构造：如图所示，换向器由两个铜半环 和两个电刷 组成.
换向器的作用：每当线圈刚转过 时，自动改变通入线圈中的 ，使线圈连续转动.
能量转化： 能转化为 能.
二、练习
知识点1　磁场对通电导线的作用
1.关于磁场对电流作用的相关知识，下列说法正确的是（ ）
A.通电导体在磁场中的受力方向与磁场方向无关
B.通电导体在磁场中的受力方向只与磁场方向有关
C.通电导体在磁场中的受力方向只与电流方向有关
D.通电导体在磁场中的受力方向与电流方向和磁场方向都有关

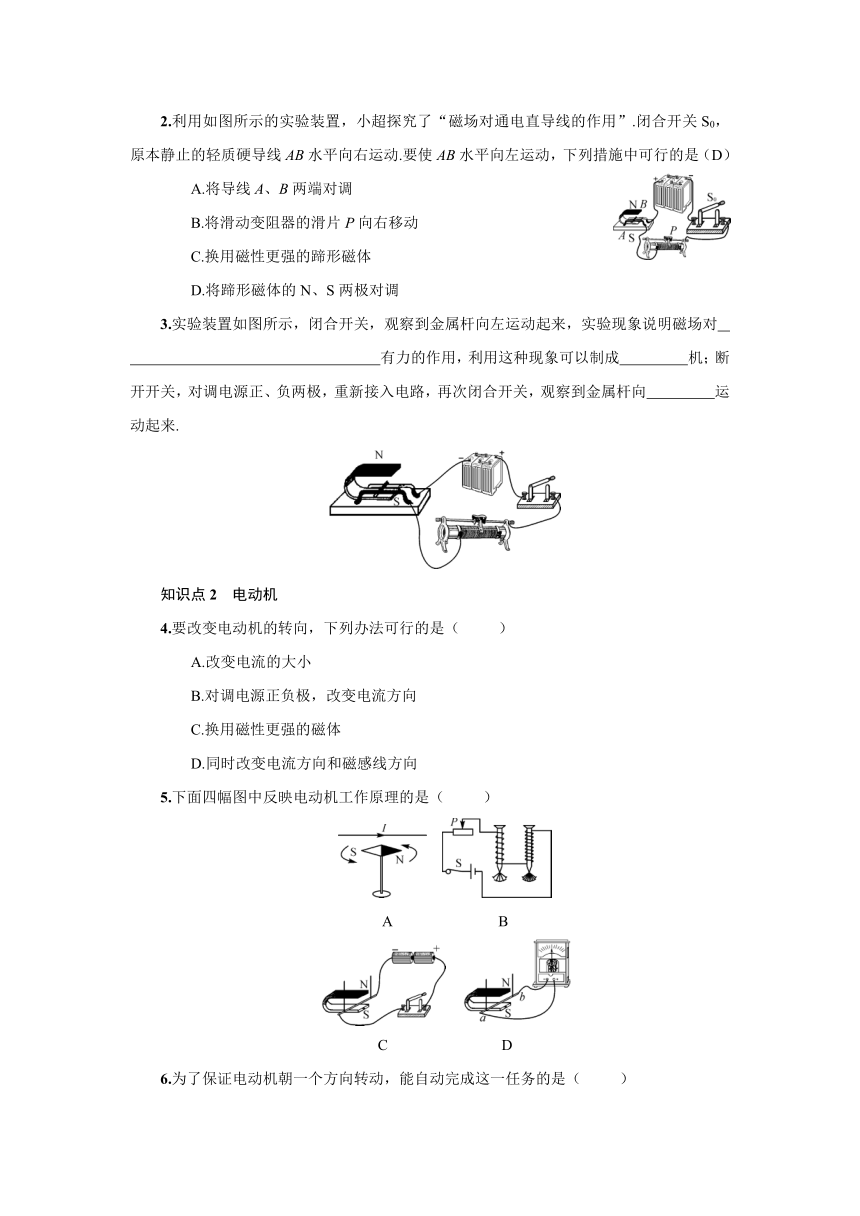

2.利用如图所示的实验装置，小超探究了“磁场对通电直导线的作用”.闭合开关S0，原本静止的轻质硬导线AB水平向右运动.要使AB水平向左运动，下列措施中可行的是（D）
425323015240A.将导线A、B两端对调
B.将滑动变阻器的滑片P向右移动
C.换用磁性更强的蹄形磁体
D.将蹄形磁体的N、S两极对调
3.实验装置如图所示，闭合开关，观察到金属杆向左运动起来，实验现象说明磁场对
有力的作用，利用这种现象可以制成 机；断开开关，对调电源正、负两极，重新接入电路，再次闭合开关，观察到金属杆向 运动起来.
知识点2　电动机
4.要改变电动机的转向，下列办法可行的是（ ）
A.改变电流的大小
B.对调电源正负极，改变电流方向
C.换用磁性更强的磁体
D.同时改变电流方向和磁感线方向
5.下面四幅图中反映电动机工作原理的是（ ）

A 　　　　　　B

C 　　　　　　 D
6.为了保证电动机朝一个方向转动，能自动完成这一任务的是（ ）
A.继电器
B.电刷
C.变阻器
D.换向器
7.（茂名中考）如图所示是 工作原理图.当其正常工作时， 能转化为
　 能.
8.如图，线圈abcd位于磁场中.
（1）通电后，cd段导线的电流方向 （填“由c到d”或“由d到c”）.
（2）cd段导线受磁场力的方向如图所示，在图中画出ab段导线受磁场力的方向.
9.通电线圈在磁场中转过一个角度，最后停在某个位置，此位置是（ ）
A.它不受磁场力的位置
B.线圈所在平面与磁感线平行的位置
C.电路中无电流的位置
D.线圈所在平面与磁感线垂直的位置
10.下列情况下通电导线一定会受到磁场的力的作用的是（ ）
A.通电导线放在一螺线管附近
B.在通电导线附近有一导线环
C.通电导线放在一蹄形磁铁的两极之间
D.通电导线放在一蹄形磁铁的两极之间，且与蹄形磁铁两极的连线垂直放置
11.小明将直流电动机模型接入电路，闭合开关后，发现电动机不工作.他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其原因可能是（ ）
A.直流电动机的铜半环与电刷接触不良
B.电源电压太低
C.线圈刚好处于平衡位置
D.线圈中的电流太小
12.一次家庭探究活动中，小明把一个正在发光的灯泡放到U形磁体中间，惊讶地发现灯丝在晃动.关于这种现象，下列说法正确的是（ ）
460375015240A.灯丝晃动是一种磁化现象
B.灯丝晃动是内能转化成了机械能
C.灯丝晃动是磁场对电流的作用
D.无法确定
13.在如图所示的电路中，当电路闭合时，通电导体AB会受力而 ，如果将磁铁移开，通电导体棒AB将 ；若改变导体AB中的电流方向，则通电导体棒AB的运动方向将 ；如实验中保持电流方向不变，而调换磁铁两极的位置，则通电导体棒AB的受力方向将 ；所以实验表明：通电导体在磁场中受到力的作用，力的方向与 和 有关.
14.如图所示，线圈向左运动，那么当电流方向改变时，线圈将向 运动；如此反复，线圈带动纸盆振动而发声.与扬声器原理相似的是 （填“电动机”或“发电机”）.
参考答案：
一、知识梳理
1.磁场对通电导线的作用
实验方法：控制变量法：在探究通电导体在磁场中受力的方向与电流的方向的关系时，应控制　磁感线　的方向不变；在探究通电导体在磁场中受力的方向与磁感线的方向的关系时，应控制　电流　的方向不变.
实验结论：通电导体在磁场中受到　力　的作用.其受力方向与　电流　的方向和　磁感线　的方向有关.
注　　意：在探究影响通电导体在磁场中受力的方向的因素的实验中，如果通电导线中电流的方向与磁感线的方向同时改变，通电导线受力的方向不变.
2.电动机
原　　理：　通电线圈在磁场中受力转动　.
构　　造：电动机由　转子　（能够转动的线圈）和　定子　（固定不动的磁体）两部分组成.
注　　意：平衡位置线圈所受的力为平衡力，此时因为惯性继续运动下去.
换向器构造：如图所示，换向器由两个铜半环　E、F　和两个电刷　A、B　组成.
换向器的作用：每当线圈刚转过　平衡位置　时，自动改变通入线圈中的　电流方向　，使线圈连续转动.
能量转化：　电　能转化为　机械　能.
　　　　　　　　　　　　　　　　
二、练习
1.D
2.D
3.实验现象说明磁场对　通电导体（或通电金属杆）　有力的作用，利用这种现象可以制成　电动　机；断开开关，对调电源正、负两极，重新接入电路，再次闭合开关，观察到金属杆向　右（或相反方向）　运动起来.
4.B
5.C
6.D
7.是　电动机　工作原理图.当其正常工作时，　电　能转化为　机械　能.
8.（1）通电后，cd段导线的电流方向　由c到d　（填“由c到d”或“由d到c”）.
（2）cd段导线受磁场力的方向如图所示，在图中画出ab段导线受磁场力的方向.
解：
　　　　　　　　　　　　　　
9.D
10.D
11.C
12.C
13.当电路闭合时，通电导体AB会受力而　运动　，如果将磁铁移开，通电导体棒AB将　停止运动　；若改变导体AB中的电流方向，则通电导体棒AB的运动方向将　改变　；如实验中保持电流方向不变，而调换磁铁两极的位置，则通电导体棒AB的受力方向将　改变　；所以实验表明：通电导体在磁场中受到力的作用，力的方向与　电流方向　和　磁场方向　有关.
14.线圈将向　右　运动；如此反复，线圈带动纸盆振动而发声.与扬声器原理相似的是　电动机　（填“电动机”或“发电机”）.
