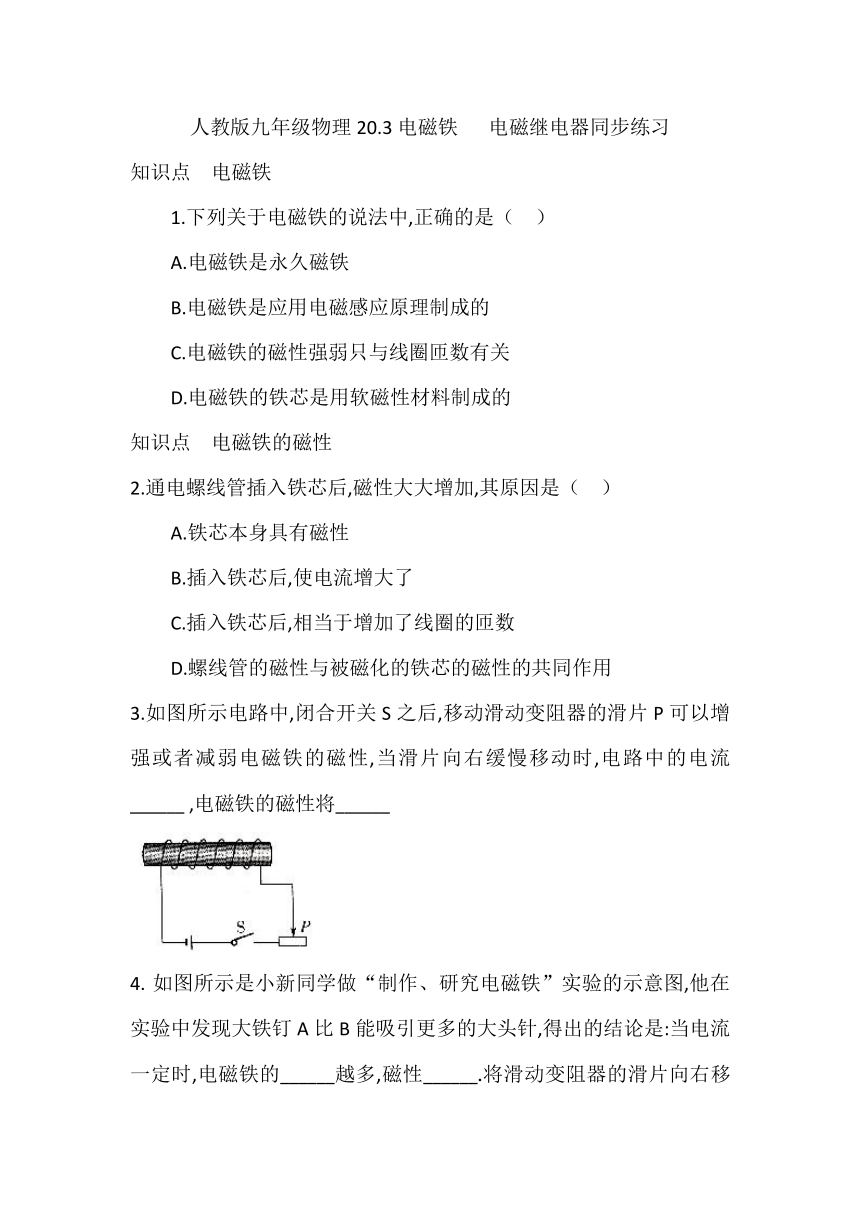

人教版九年级物理20.3电磁铁 电磁继电器同步练习 word版含答案

人教版九年级物理20.3电磁铁
电磁继电器同步练习
知识点
电磁铁
1.下列关于电磁铁的说法中,正确的是（
）
A.电磁铁是永久磁铁
B.电磁铁是应用电磁感应原理制成的
C.电磁铁的磁性强弱只与线圈匝数有关
D.电磁铁的铁芯是用软磁性材料制成的
知识点
电磁铁的磁性
2.通电螺线管插入铁芯后,磁性大大增加,其原因是（
）
A.铁芯本身具有磁性
B.插入铁芯后,使电流增大了
C.插入铁芯后,相当于增加了线圈的匝数
D.螺线管的磁性与被磁化的铁芯的磁性的共同作用
3.如图所示电路中,闭合开关S之后,移动滑动变阻器的滑片P可以增强或者减弱电磁铁的磁性,当滑片向右缓慢移动时,电路中的电流______
,电磁铁的磁性将______

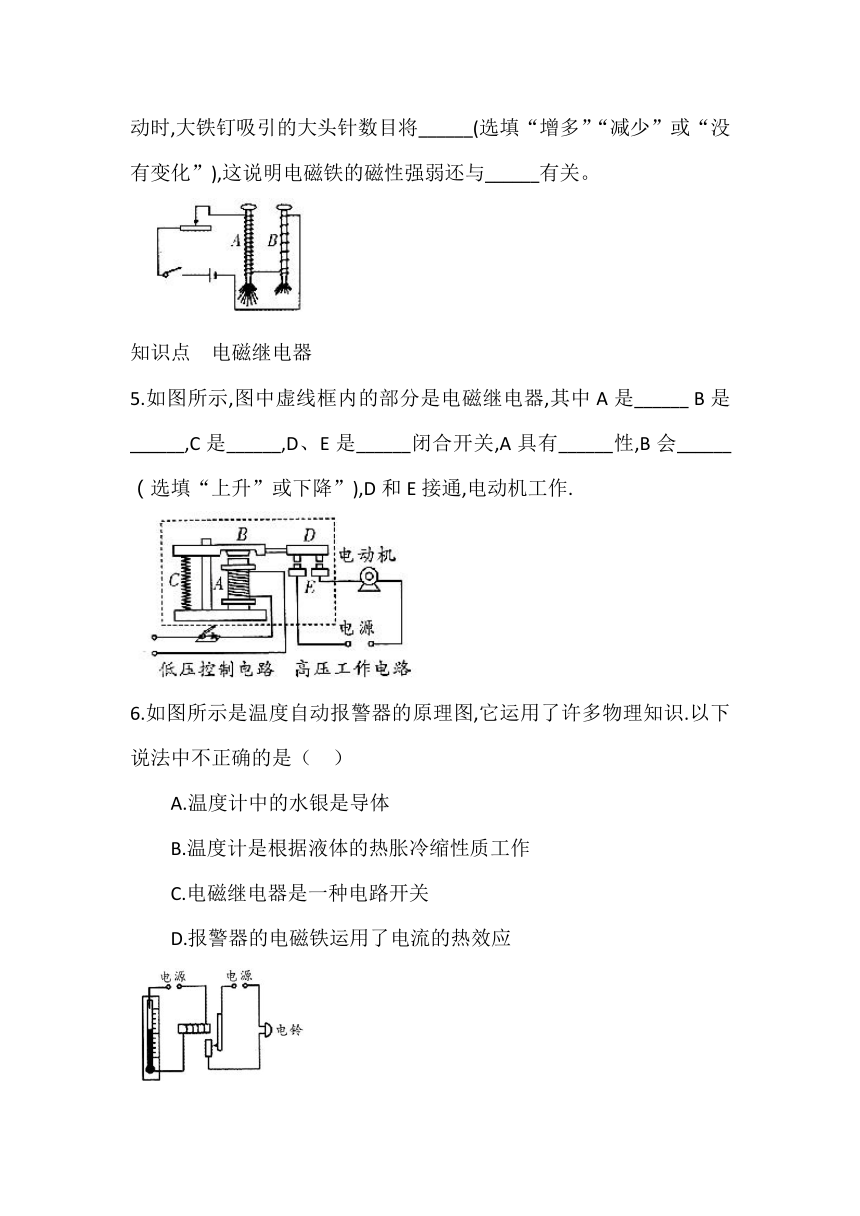

如图所示是小新同学做“制作、研究电磁铁”实验的示意图,他在实验中发现大铁钉A比B能吸引更多的大头针,得出的结论是:当电流一定时,电磁铁的______越多,磁性______.将滑动变阻器的滑片向右移动时,大铁钉吸引的大头针数目将______(选填“增多”“减少”或“没有变化”),这说明电磁铁的磁性强弱还与______有关。
知识点
电磁继电器
5.如图所示,图中虚线框内的部分是电磁继电器,其中A是______
B是______,C是______,D、E是______闭合开关,A具有______性,B会______（选填“上升”或下降”),D和E接通,电动机工作.
6.如图所示是温度自动报警器的原理图,它运用了许多物理知识.以下说法中不正确的是（
）
A.温度计中的水银是导体
B.温度计是根据液体的热胀冷缩性质工作
C.电磁继电器是一种电路开关
D.报警器的电磁铁运用了电流的热效应

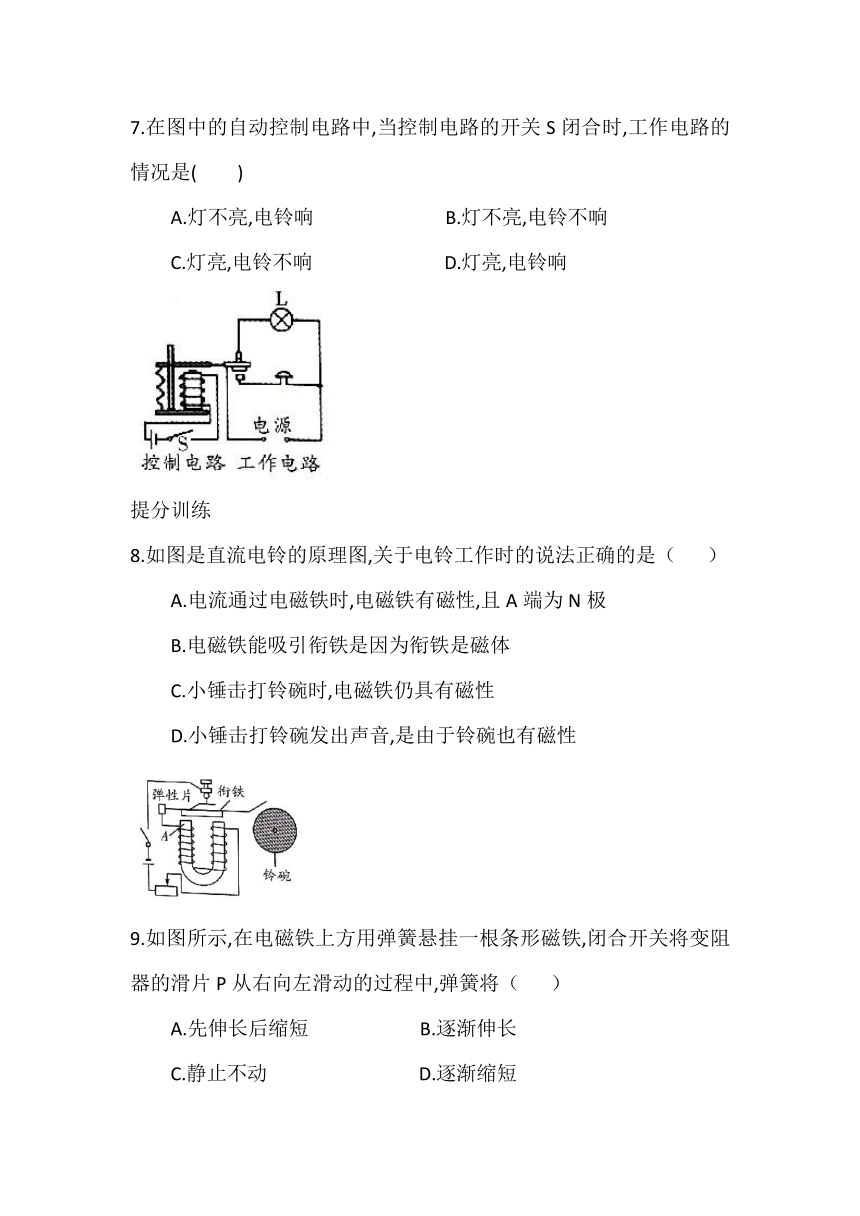

7.在图中的自动控制电路中,当控制电路的开关S闭合时,工作电路的情况是(
)
A.灯不亮,电铃响
B.灯不亮,电铃不响
C.灯亮,电铃不响
D.灯亮,电铃响
提分训练
8.如图是直流电铃的原理图,关于电铃工作时的说法正确的是（
）
A.电流通过电磁铁时,电磁铁有磁性,且A端为N极
B.电磁铁能吸引衔铁是因为衔铁是磁体
C.小锤击打铃碗时,电磁铁仍具有磁性
D.小锤击打铃碗发出声音,是由于铃碗也有磁性
9.如图所示,在电磁铁上方用弹簧悬挂一根条形磁铁,闭合开关将变阻器的滑片P从右向左滑动的过程中,弹簧将（
）
A.先伸长后缩短
B.逐渐伸长
C.静止不动
D.逐渐缩短
10.巨磁电阻(GMR)在磁场中,电阻会随着磁场的增大而急剧减小.用GMR组成的电路图如图,开关K与1接通时,电磁铁右端为N极,电源电压恒定,则（
）
A.开关K与2接通时,电磁铁左端为S极
B.开关K与2接通时,A2指针偏转方向相反
C.当A1示数减小时,A2示数减小
D.当A1示数增大时,A2示数不变
11.近年来磁悬浮盆栽备受人们关注,如图是一盆磁悬浮盆栽,盆栽底部有磁体,底座内装有电磁铁,盆栽能在空中自由悬浮并转动,给该盆栽浇水前后（
）
A.盆栽受到的磁力不变
B.盆栽受到的重力与空气对盆栽的浮力是一对平衡力
C.要使盆栽与底座之间距离不变,可改变电磁铁线圈内的电流方向
D.要使盆栽与底座之间距离不变,可适当增大电磁铁线圈内的电流
12.小明设计了一款“智能照明灯”,其电路的原理图如图所示,光线较暗时灯泡自动发光,光线较亮时灯泡自动熄灭,控制电路中,电源电压恒定,R为定值电阻,R为光敏电阻,其阻值随光照强度的增大而减小以下说法正确的是（
）
A.电磁铁的上端为S极
B.当光照强度增强,控制电路的电流变小
C.当光照强度减弱,电磁铁的磁性增强
D.灯泡应设计在A和B两接线柱之间
13.如图所示,条形磁铁置于水平桌面上,电磁铁水平放置且左端固定,当电路中滑动变阻器的滑片P逐渐向左移动时,条形磁铁仍静止,下列说法中正确的是（
）
A.电磁铁右端是N极
B.条形磁铁受到的摩擦力方向向右,逐渐增大
C.条形磁铁受到的摩擦力方向向左,逐渐减小
D.条形磁铁受到两对平衡力的作用
强化训练
14.为了探究电磁铁的磁性强弱跟哪些因素有关,小明同学用漆包线(表面涂有绝缘漆的铜导线)在大铁钉上绕若干匝,制成简单的电磁铁,通电后吸引大头针,图甲、乙、丙、丁为实验中观察到的四种情况
(1)实验是通过观察电磁铁______来知道电磁铁磁性强弱的
(2)当开关闭合后,甲图中电磁铁的N极在______(选填“A”或“B”)端;图乙中若让铁钉再多吸一些大头针,滑动变阻器的滑片应向______(选填“左”或“右”)端移动.表明电磁铁磁性强弱与______有关
(3)比较______两图可知:线圈匝数相同时,电流越大,磁性越强.
(4)由图丁可得出的结论是______
(5)举出一个应用电磁铁的实例________________________
答案
D
D
减小
减弱
线圈匝数
越强
减少
电流的大小
5.电磁铁
衔铁
弹簧
触点
磁
下降
6.D
7.A
8.A
9.D
10.C
11.D
12.D
13.D
14.(1)吸引大头针的数量
(2)A左电流大小
(3)乙、丙
(4)电流相同时,通电螺线管的线圈匝数越多,磁性越强
(5)电铃
