第十九章　生活用电
第1节 家庭电路
情境导入 明确目标

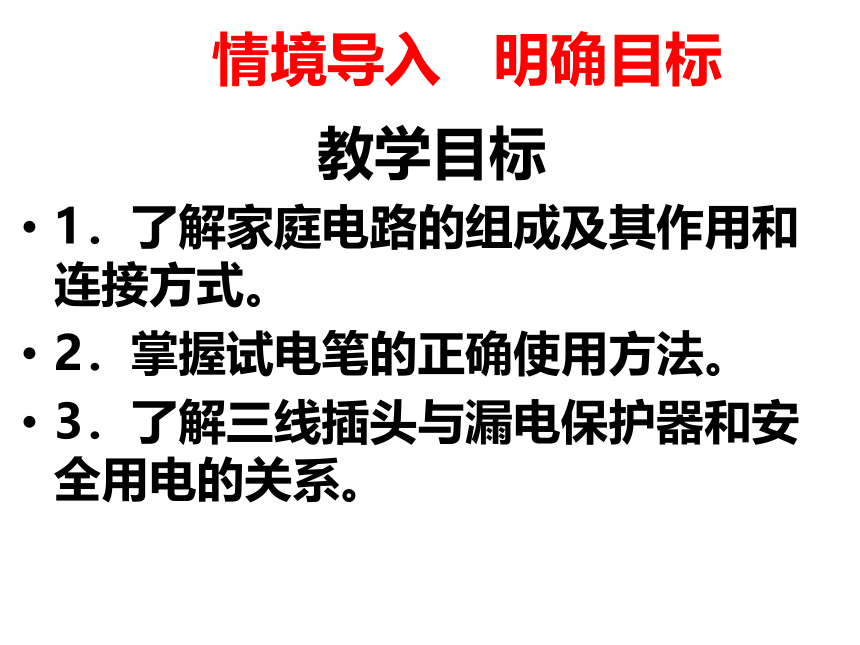

教学目标
1．了解家庭电路的组成及其作用和连接方式。
2．掌握试电笔的正确使用方法。
3．了解三线插头与漏电保护器和安全用电的关系。

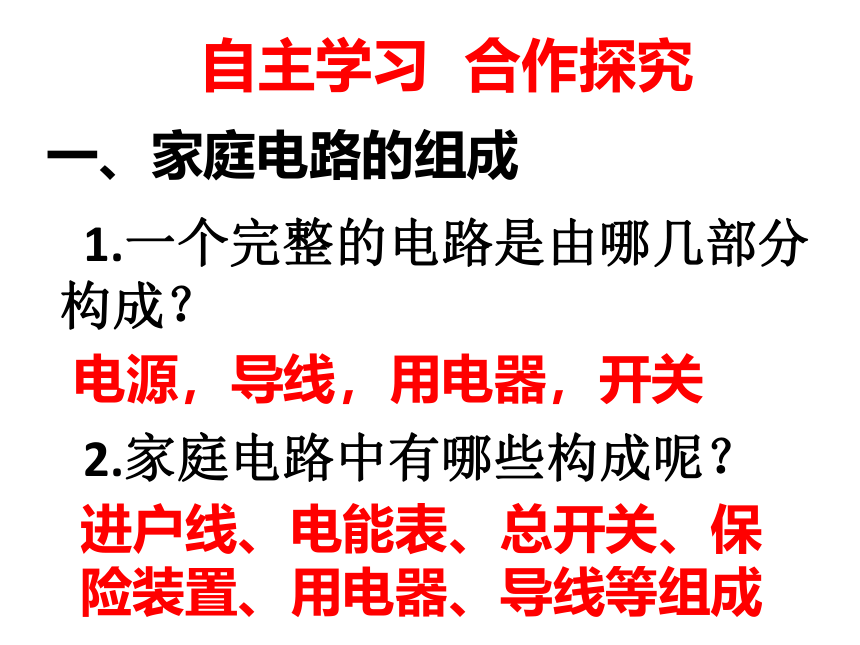

1.一个完整的电路是由哪几部分构成？
2.家庭电路中有哪些构成呢？
一、家庭电路的组成
电源，导线，用电器，开关
自主学习 合作探究
进户线、电能表、总开关、保险装置、用电器、导线等组成

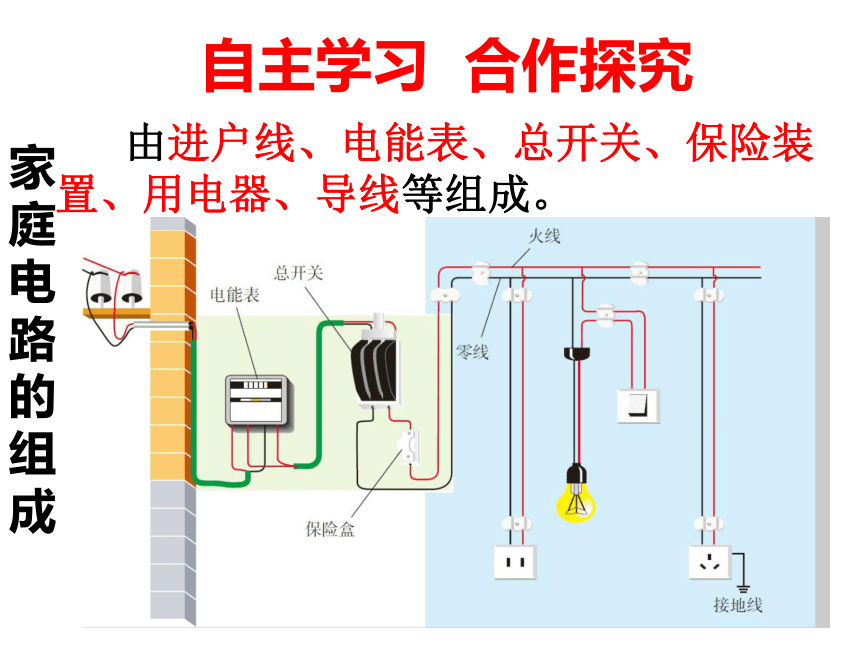

由进户线、电能表、总开关、保险装置、用电器、导线等组成。
家庭电路的组成
自主学习 合作探究

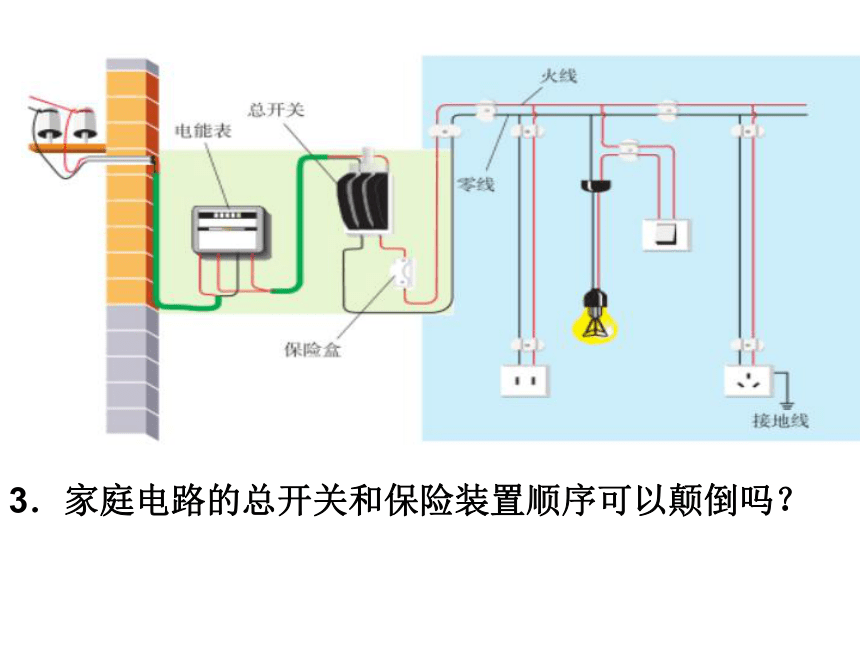

3．家庭电路的总开关和保险装置顺序可以颠倒吗？

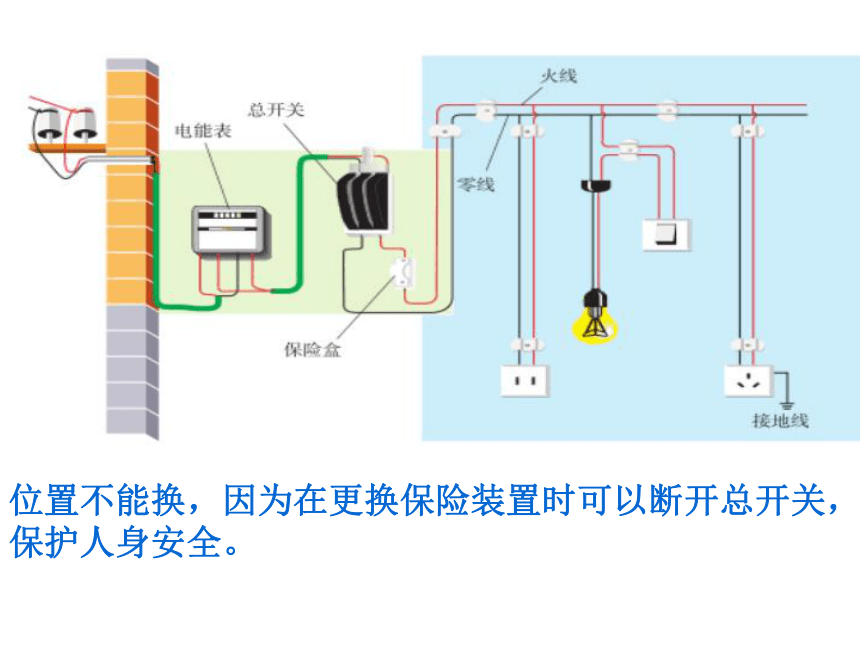

位置不能换，因为在更换保险装置时可以断开总开关，保护人身安全。
0 V
220 V
220 V

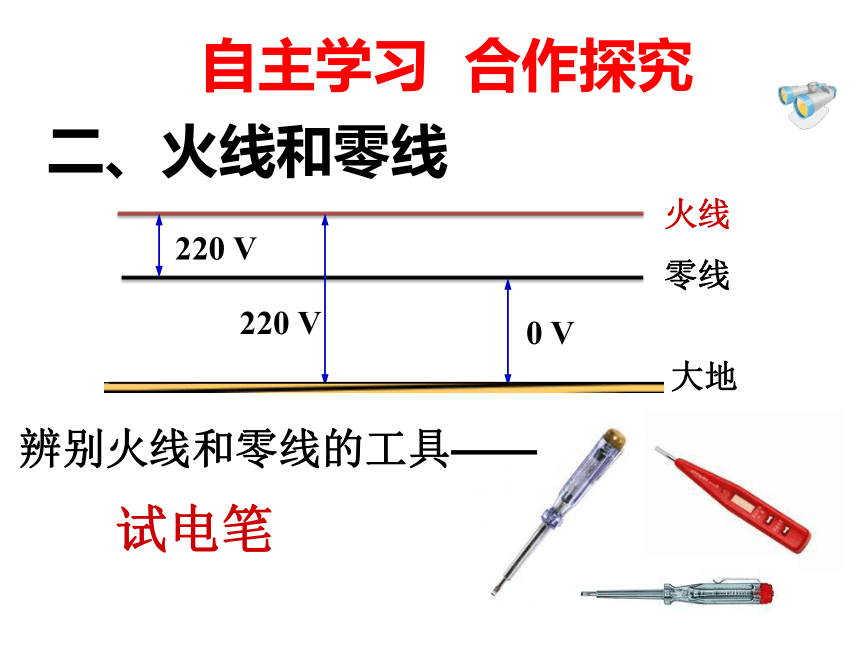

二、火线和零线
火线
零线
大地
试电笔
辨别火线和零线的工具——
自主学习 合作探究

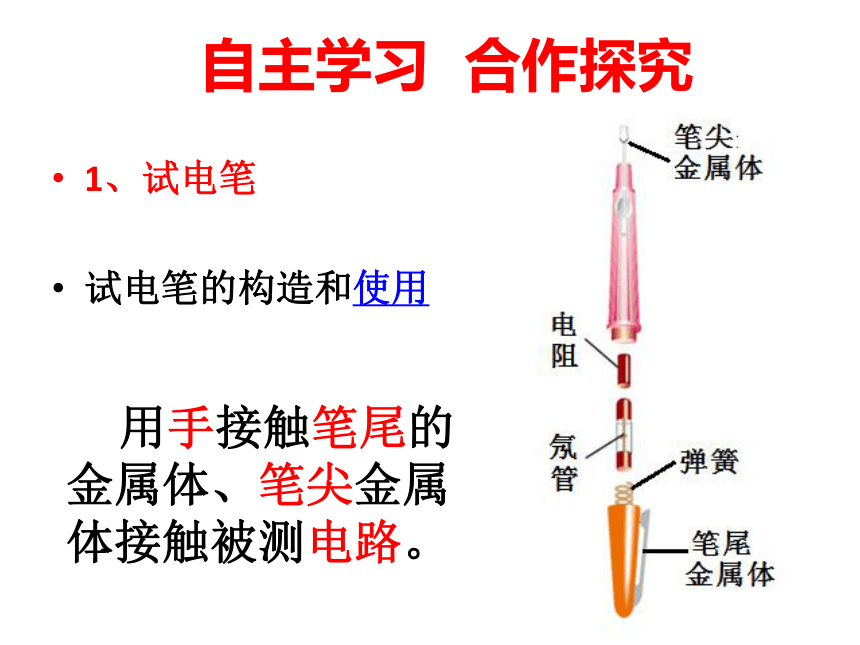

1、试电笔
试电笔的构造和使用
用手接触笔尾的金属体、笔尖金属体接触被测电路。
自主学习 合作探究

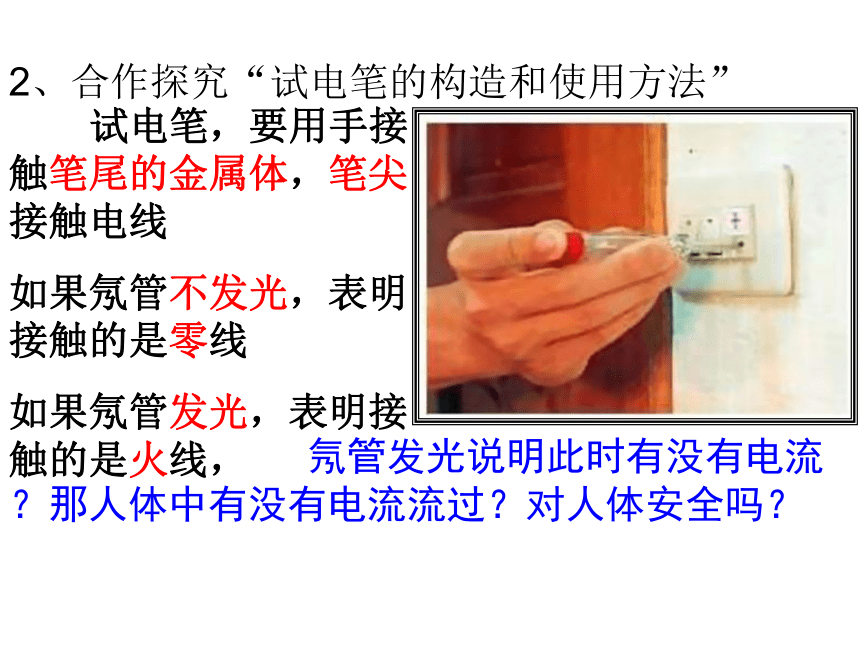

试电笔，要用手接触笔尾的金属体，笔尖接触电线
如果氖管不发光，表明接触的是零线
如果氖管发光，表明接触的是火线，
氖管发光说明此时有没有电流？那人体中有没有电流流过？对人体安全吗？
2、合作探究“试电笔的构造和使用方法”
2、开关和用电器的连接
控制用电器的开关要连接在火线和用电器之间。
如果开关接在零线上，断开开关，用电器不能工作，但是，用电器仍然与火线相连，人接触到用电器容易造成触电事故。
自主学习 合作探究
电灯的开关接在零线和灯泡之间
电灯的开关接在火线和灯泡之间
看来区分零线、火线非常重要。
三、三线插头和漏电保护器
1、生活中常见 插座和插头
生活中常见的两孔
插座和三孔插座，
两线插头和三线插头。
自主学习 合作探究
接火线
接零线
接地
E
N
L
接用电器
接用电器外壳
接用电部分
二、自主学习 合作探究
3、合作探究三线插头和漏电保护器的作用
左零右火上接地
对应的三孔插座里的三根导线分别接的什么线呢？
两孔插座
三孔插座
火线
零线
接地
接线方式
．
．
．
．
．
E
L
N
自主学习 合作探究
2.漏电保护器
自主学习 合作探究
想一想
　　空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
自主学习 合作探究
空气开关一般在电路中__----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------________ _________时自动切断电路，主要起保护_____________ -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------______ ；
漏电保护器是在检测到有电流流入____（漏电）时自动切断电路，主要是保护____________---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------____----------____ ___ 。
电流过大
用电器
大地
人身安全
课堂小结
通过这节课你学到了什么？达成教学目标了么？
归纳总结 拓展提高
家庭电路
进户线
电能表
总开关
保险盒
插 座
开 关
用电器
火线、零线
作 用
位 置
保险丝
空气开关
作 用
三 孔
接 线
位 置
并 联
归纳总结 拓展提高
学以致用
为什么三线插头中
间的那个脚长？
归纳总结 拓展提高
地脚长，插插头时可确保用电器外壳先接地，而拔插头时又能使金属外壳后离地线，即使电器因绝缘不好漏电，人也不会触电
★ 1、现在许多宾馆都利用房卡取电，
如图所示。只有把房卡插入槽中，房
间内的用电器才能使用。房卡的作用相当于家庭电路中的 ，房间里各用电器之间是 联的。
★2、电饭锅、电冰箱使用的是　 　（填“两脚”或“三脚”）插头．三脚插头的接地脚应与用电器的 相连。
课堂检测
总开关
并
三脚
金属外壳
归纳总结 拓展提高
★ 3、如果电路出现故障，电工师
傅一般会用试电笔进行检查，如图电路出现故障，甲、乙两种使用方法中，正确的是 。
★ ★ 4、在家庭电路中，如图所示的有关电灯、开关和插座的连线正确的是（ ）。
甲
D
课堂检测
