人教版物理九年级全一册 第二十章 电与磁 第1节 磁现象 磁场 课件（29张PPT）

(共29张PPT)
人教版物理九年级全一册
第二十章
电与磁
第1节
磁现象
磁场
　你知道美丽的极光是怎样发生的吗？

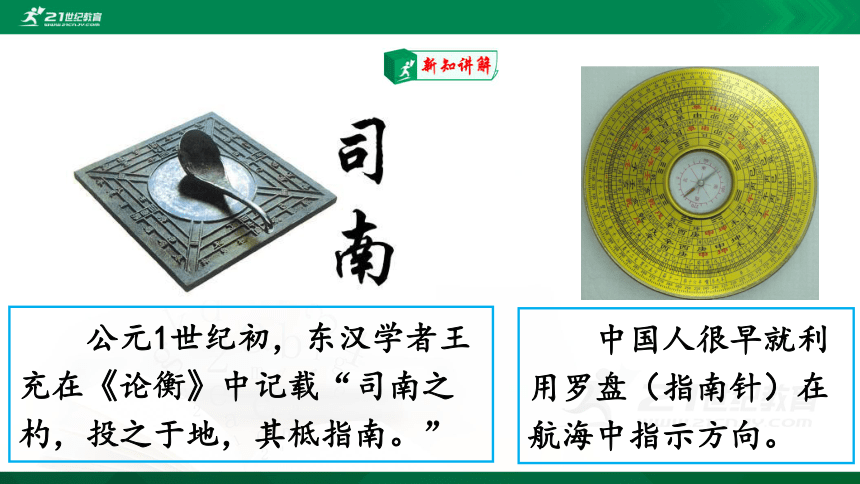

中国人很早就利用罗盘（指南针）在航海中指示方向。
公元1世纪初，东汉学者王充在《论衡》中记载“司南之杓，投之于地，其柢指南。”

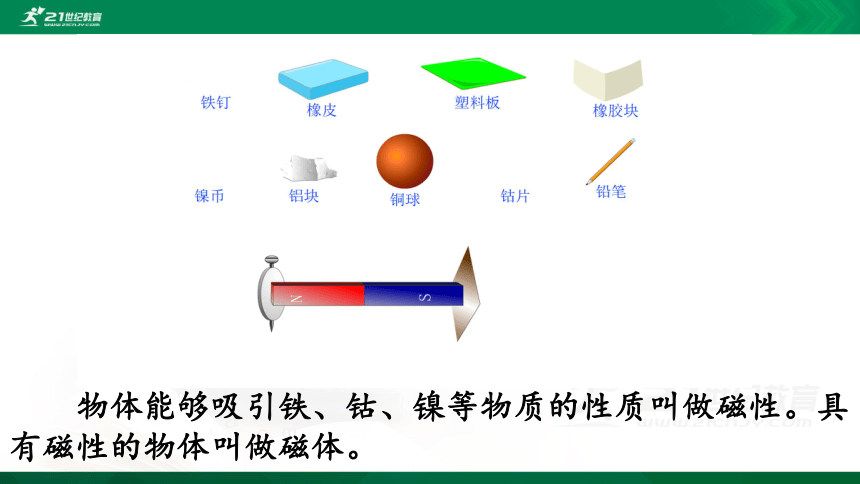

物体能够吸引铁、钴、镍等物质的性质叫做磁性。具有磁性的物体叫做磁体。
演
示
1.把一条形磁体靠近曲别针，观察条形磁体上各个部位吸引的曲别针一样多吗？
2.把一条形磁体用细线拴好后悬挂起来，让它在空中自由转动后观察它的两端指向有什么规律？
磁体上磁性最强的两个部位叫做磁极。
能够自由转动的磁体静止时指南的那个磁极叫做南极（S极），指北的那个磁极叫做北极（N极）。
演
示

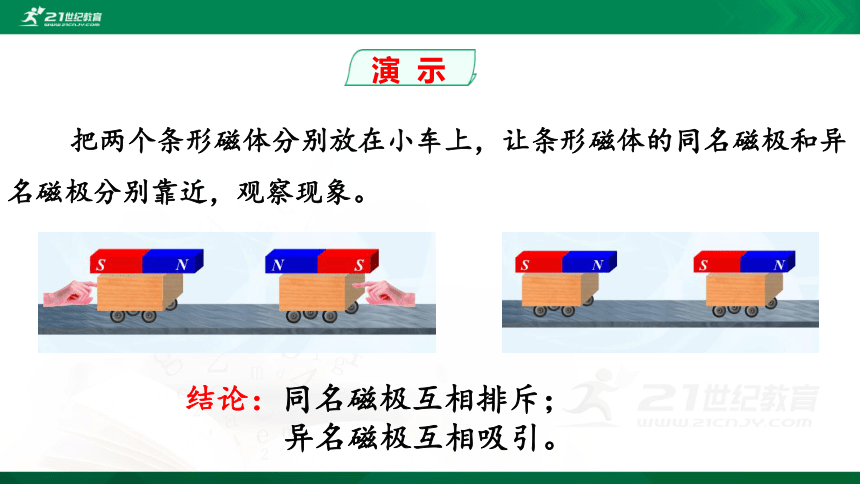

把两个条形磁体分别放在小车上，让条形磁体的同名磁极和异名磁极分别靠近，观察现象。
结论：同名磁极互相排斥；
异名磁极互相吸引。
演
示
把一条形磁体靠近小铁钉，再靠近曲别针，观察现象。
一些物体在磁体或电流的作用下会获得磁性的现象叫做磁化。
铁磁化后磁性很快消失，称为软磁体。钢磁化后磁性能够长期保存，称为硬磁体。

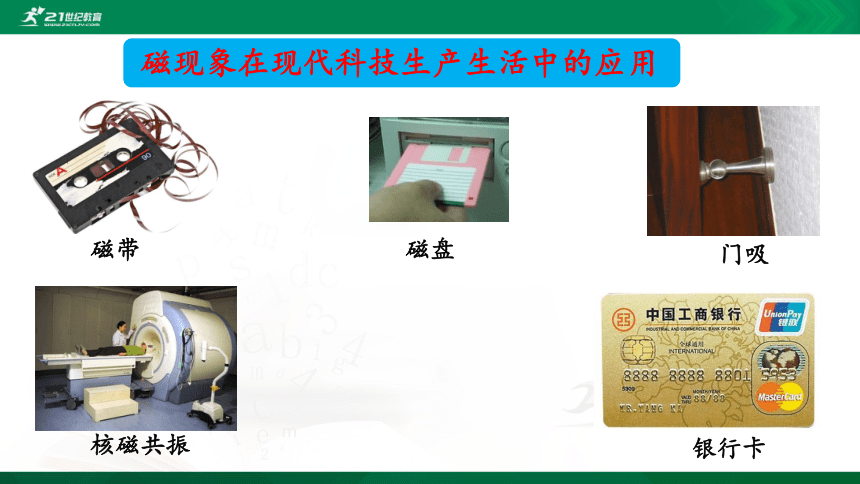

核磁共振
磁带
门吸
磁盘
银行卡
磁现象在现代科技生产生活中的应用

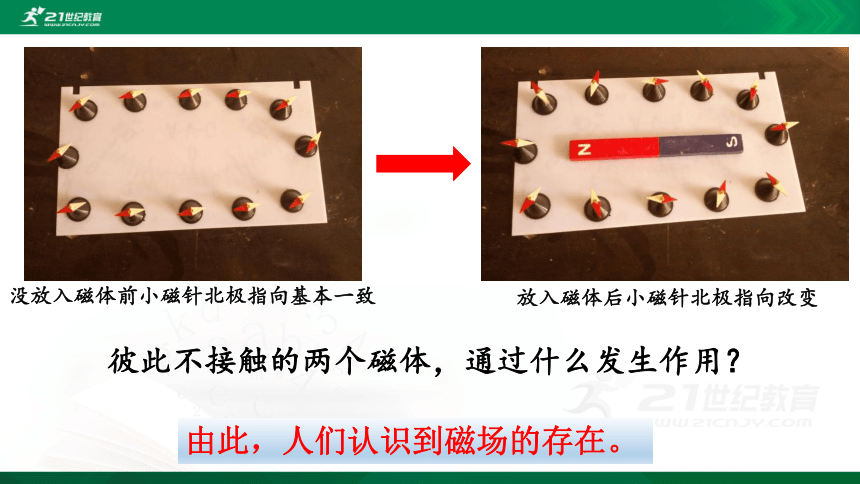

没放入磁体前小磁针北极指向基本一致
放入磁体后小磁针北极指向改变
彼此不接触的两个磁体，通过什么发生作用？
由此，人们认识到磁场的存在。
磁场对放入其中的磁体产生力（磁力）的作用。
磁场的基本性质
通过它对其它物体的作用来认识它——转换法
磁场虽然看不见、摸不着，但它是真实存在的。
放入磁体后小磁针北极指向
在条形磁体周围的不同地方,小磁针静止时指示着不同的方向。物理学中把小磁针静止时北极所指的方向规定为该点磁场的方向。
为了形象地描述磁场,可以在磁体周围放许多小磁针,这些小磁针在磁场的作用下会排列起来,这样我们就能知道磁体周围各点的磁场方向了。
我们把小磁针在磁场中的排列情况,用一些带箭头的曲线画出来,可以方便、形象地描述磁场,这样的曲线叫做磁感线。
这种研究物理问题的方法叫模型法。
磁体周围的小铁屑有规则地排列起来
出发
回到
出发
回到
磁体外部的磁感线都是从磁体的N极出发,回到S极的。（北出回南）
同名磁极之间的磁感线
结论：靠近端为同名磁极，磁感线不闭合；
靠近端为异名磁极，磁感线闭合。
1.你能根据磁体的磁极标出图1中小磁针的N极吗？
2.你能根据磁体的磁极和磁感线的方向标出图2中小磁针的N极吗？
3.在条形磁铁旁边放一小磁针，小磁针静止时的指向如图3所示，你能根据小磁针的指向，标出条形磁铁的N、S极，并用箭头标出a点的磁感线方向吗？
图1
图2
N
N
N
N
图3
N
S
结论：小磁针静止时N极所指的方向跟通过该点的磁感线方向
（选填“相同”或“相反”）；小磁针与磁体的靠近端为
（选填“同名”或“异名”）磁极。
相同
异名
　　
小磁针受力转动是磁场作用的结果，那么指南针在世界各地都能够指南北又是谁的磁场在施加作用呢？
研究表明地磁场的形状与条形磁体的磁场很相似。
地磁南极在地理北极附近，而地磁北极在地理南极附近。
指南针指南北是因为受到地磁场的作用。
不过,地理的两极和地磁场的两极并不重合,磁针所指的南北方向与地理的南北方向略有偏离。世界上最早记述这一现象的人是我国宋代学者沈括,这个发现比西方早了400多年。
极光的发生与地磁场有密切的联系。
鸽子
绿海龟
鳗鲡
鸽子、绿海龟、鳗鲡是利用地磁场导航的。
1.两根外形完全相同的钢棒,其中的一根有磁性,另一根无磁性。没有别的器材你如何把它们区别开来。
2.图20.1-9中的两个图分别画出了两个磁极间的磁感线。请在图中标出磁极的名称,并画出位于图中A点和B点的小磁针静止时北极所指的方向。
N
S
N
N
N
N
3.请找两根缝衣针、一个按扣、一只大头针和一块橡皮,做一个指南针。用橡皮和大头针制作指南针的底座。使缝衣针磁化后,穿过按扣的两个孔,放在底座的针尖上,这就是一个小指南针,如图20.1—10。如果图中指南针静止下来后,针尖指北,那么针尖是N极还是S极?
4.做实验并进行观察,地球上指南针静止时N极所指的是地理的北方还是南方?你认为地球的磁北极位于地理北极附近还是地理南极附近?为什么?
将钢棒A的一端接触另一根钢棒B的中部，若吸力很大，则钢棒A有磁性，B无磁性；若吸引力很弱，则钢棒B有磁性，A无磁性。
N
北方。地理南极附近。异名磁极互相吸引。
1.(2020·淄博)两个磁极间的磁感线分布如图所示，小磁针在B点静止。则（??
）
A.甲、乙磁极均为S极
B.小磁针的上端是S极
C.A、B两点的磁场强弱相同
D.磁极周围的磁感线是真实存在的
2.(2020·日照)
下列关于磁感线的说法，正确的是（??
）
A.磁感线分布越密的地方，磁场越弱
B.磁感线是磁场中真实存在的一些曲线，还可以通过实验来模拟
C.磁体周围的磁感线从磁体的S极出发，回到磁体的N极，构成闭合曲线
D.磁感线上某一点的切线方向与放在该点的小磁针静止时南极所指的方向相反
3.(2020·邵阳)
指南针是我国古代的四大发明之一，如图所示是我国早期的指南针——司南。公元1世纪初，东汉学者王充在《论衡》中记载，“司南之杓，投之于地，其柢指南”。这句话中“柢”和“南”分别指的是（??
）
A.指南针的南极，地理的南极
B.指南针的北极，地磁的北极
C.指南针的北极，地理的北极
D.指南针的南极，地磁的南极
B
D
A
4.(2019·怀化)指南针是我国古代的四大发明之一，它在地磁场的作用下能够指向南北，但是磁针所指的南北方向与地理位置的南北方向略有偏差，世界上最早记述这一现象的人是（???）
A.牛顿
B.沈括
C.焦耳
D.哥白尼
5.(2019·烟台)甲、乙为两个条形磁铁的两个磁极，根据
下图所示的小磁针静止时的指向，可以判断（??
）
A.甲是N极，乙是S极
B.甲、乙都是N极
C.甲、乙都是S极
D.甲是S极，乙是N极
6.(2019·聊城)关于磁场和磁感线，以下说法错误的是（??
）
A.磁体周围存在着磁感线
B.磁体之间的相互作用是通过磁场产生的
C.磁体外部的磁感线都是从磁体的N极出发，回到S极的
D.磁场中，小磁针静止时北极所指的方向为该点磁场的方向
7.(2020·河南)我国宋代科学家沈括在《梦溪笔谈》中明确指出，指南针所指的方向“常微偏东，不全南也”。人们把指南针指南的磁极叫______极，地磁场的______极在地理的南极附近。
B
B
A
南
北
8.(2020·福建)《论衡》中记载：“司南之杓、投之于地，其柢指南”。如图所示，“柢”即握柄，是磁体的______（选填“N”或“S”）极，静止时指向地磁场的_____（选填“南”或“北”）极。
9.(2020·仙桃)“指南针”是我国古代四大发明之一，利用指南针能辨别方向，是因为指南针受到了_______的作用，它的南极指向地理的_____方?
10.(2019·江西)如图所示，是利用被磁化的缝衣针制成的简易指南针。若静止时针尖指向地理位置的北方，则针尖是简易指南针的_____极。此时，将指南针底座逆时针旋转90°，针尖静止时将指向地理位置的______方。
11.(2019·桂林)一块磁体，无论被分割得多么小，总存在
_____极和_____极。
12.(2019·北京)在条形磁铁四周放置的小磁针静止时的指
向如图所示，图中小磁针涂黑的一端为它的N极，由此可以
判断出条形磁铁的A端是_____（选填“N”或“S”）极。
S
北
地磁场
南
北
北
南
北
N
1、物体能够吸引铁、钴、镍等物质的性质叫做磁性。具有磁性的物体叫做磁体。磁体上磁性最强的两个部位叫做磁极。
2、能够自由转动的磁体静止时指南的磁极叫做南极（S极）；指北的磁极叫做北极（N极）。
3、同名磁极互相排斥，异名磁极互相吸引。
4、物体在磁体或电流的作用下获得磁性的现象叫做磁化。
5、磁体周围的磁感线都是从磁体的N极出来，回到S极。（“北出回南”）
6、小磁针静止时北极所指的方向与通过该点的磁感线方向一致。（小磁针与磁体的靠近端为异名磁极。）
7、地球的周围存在着的磁场叫做地磁场。磁针指南北就是因为受到地磁场的作用。
1、同名磁极互相排斥，异名磁极互相吸引。
2、磁感线北出回南。
3、小磁针静止时北极所指的方向与通过该点的磁感线方向一致。（小磁针与磁体的靠近端为异名磁极。）
完成练习册上
第1节
磁现象
磁场的练习题。
