2020-2021学年度人教版初中物理随堂达标真题训练
——12.1杠杆
【知识点提炼】
1.杠杆
a概念：在
的作用下能绕着
转动的
棒就是杠杆。
b.杠杆的五要素：
①支点：杠杆绕着转动的
；
②动力：使杠杆
；
③阻力：
；
④动力臂：从
的距离(l1)；
⑤阻力臂：从
的距离(l2)。
2.杠杆的平衡条件
①杠杆的平衡：当有两个力或几个力作用在杠杆上时，杠杆能保持
，则我们说杠杆平衡。
②杠杆平衡的条件：
，即：
③在探究杠杆的平衡条件实验中，调节杠杆两端的平衡螺母，使杠杆在不挂钩码时，保持水平并静止，目的是为了使
对杠杆平衡不产生影响，此时杠杆自重的力臂为0；给杠杆两端挂上不同数量的钩码，移动钩码的位置，使杠杆重新在水平位置平衡，目的是
；实验中要多次试验的目的是
。
3.杠杆的分类
①省力杠杆：
的杠杆，
。
②费力杠杆：
的杠杆，
。
③等臂杠杆：
的杠杆，既
。
【真题演练】

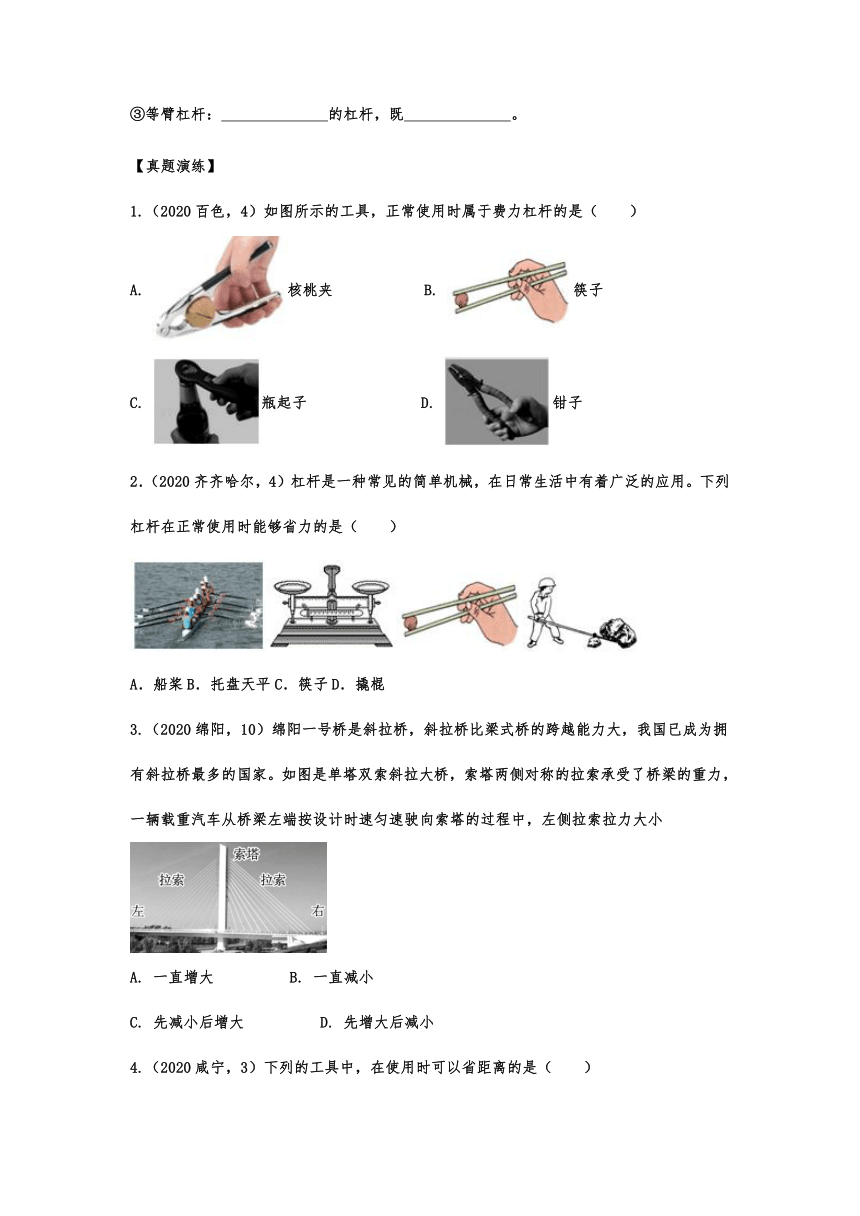

1.（2020百色，4）如图所示的工具，正常使用时属于费力杠杆的是（ ）
A.
核桃夹
B.
筷子
C.
瓶起子
D.
钳子
2．（2020齐齐哈尔，4）杠杆是一种常见的简单机械，在日常生活中有着广泛的应用。下列杠杆在正常使用时能够省力的是（ ）
A．船桨B．托盘天平C．筷子D．撬棍
3.（2020绵阳，10）绵阳一号桥是斜拉桥，斜拉桥比梁式桥的跨越能力大，我国已成为拥有斜拉桥最多的国家。如图是单塔双索斜拉大桥，索塔两侧对称的拉索承受了桥梁的重力，一辆载重汽车从桥梁左端按设计时速匀速驶向索塔的过程中，左侧拉索拉力大小
A.
一直增大
B.
一直减小
C.
先减小后增大
D.
先增大后减小
4.（2020咸宁，3）下列的工具中，在使用时可以省距离的是（ ）
A.食品夹
B.裁纸刀
C.钢丝钳
D.核桃夹
5.（2020益阳，11）如图所示是指甲剪的示意图，F是剪指甲时施加的一个力，则关于指甲剪的下列说法正确的是
A.指甲剪只由一个杠杆组成
B.指甲剪由两个杠杆组成
C.对杠杆ABC，若以B为支点，则动力臂是l
D.对杠杆ABC，若以B为支点，则动力臂是BC
6.（2020安顺，9）撬棒是人们在劳动中应用杠杆原理的工具。如图所示是工人利用撬棒撬动大石头的情景，撬棒上O点为杠杆的支点。下列分析正确的是（ ）
A．此时撬棒为等臂杠杆
B．应用此撬棒的主要目的是省力
C．力F的作用点靠近O点会更省力
D．应用此撬棒的主要目的是省距离
7.（2020株洲，15）一根粗细均匀的木棒斜靠在竖直墙壁上，墙壁光滑，地面粗糙。木棒受到的重力为G，墙壁对木棒的弹力为F，如图所示。现让木棒的倾斜程度变小一些至虚线所示位置，木棒仍能静止斜靠在墙上。则与原来相比，G和F变化情况为
A.G不变，F变小
B.G不变，F变大
C.G变化，F变小
D.G变化，F变大
8.（2020南宁，10）《墨经》最早记述了杆秤的杠杆原理，“标”“本”表示力臂，“权”“重”表示力，如图所示，杆秤在水平位置平衡，以下说法正确的是（ ）
A
“重”增大时，N端上扬
B.
“权”增大时，M端上扬
C.
“权”向右移时，N端下沉
D.
提纽向右移时，M端上扬
9.（2020雅安，16）如图所示，杆秤秤砣的质量为0.2kg，杆秤自身质量忽略不计，若杆秤水平静止时，被测物体和秤砣到秤纽的距离分别为0.05m和0.2m，则被测物体的质量为__kg，若秤砣上粘有油污，则测量值比被测物体的真实质量要____（选填
“偏大”或“偏小”）
10.（2020宁夏，12）如图是同学们常用的燕尾夹，AB＝BC，当用力摁住C点打开该夹子时，可把______点看作支点，此时夹子可近似看作________杠杆（选填“省力”“费力”或“等臂”）．

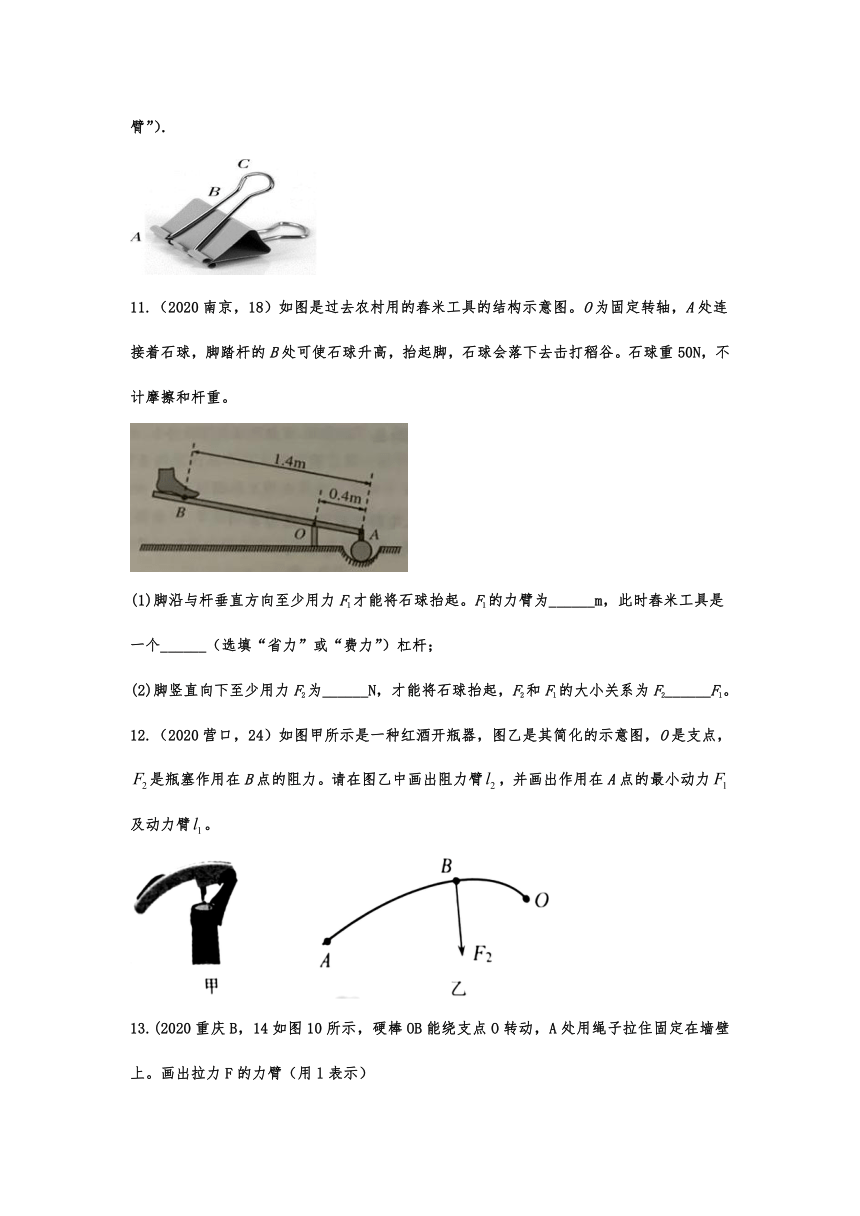

11.（2020南京，18）如图是过去农村用的舂米工具的结构示意图。O为固定转轴，A处连接着石球，脚踏杆的B处可使石球升高，抬起脚，石球会落下去击打稻谷。石球重50N，不计摩擦和杆重。
(1)脚沿与杆垂直方向至少用力F1才能将石球抬起。F1的力臂为______m，此时舂米工具是一个______（选填“省力”或“费力”）杠杆；
(2)脚竖直向下至少用力F2为______N，才能将石球抬起，F2和F1的大小关系为F2______F1。
12.（2020营口，24）如图甲所示是一种红酒开瓶器，图乙是其简化的示意图，O是支点，是瓶塞作用在B点的阻力。请在图乙中画出阻力臂，并画出作用在A点的最小动力及动力臂。
13.(2020重庆B，14如图10所示，硬棒OB能绕支点O转动，A处用绳子拉住固定在墙壁上。画出拉力F的力臂（用l表示）
14.（2020盐城，27）小明做“探究杠杆平条件”实验：
(1)实验前，杠杆静止时的位置如图甲所示。要使杠杆在水平位置平衡，应将平衡螺母向______调节；
(2)使用弹簧测力计时，首先进行的操作是______；
(3)如图乙所示，在杠杆左侧挂2个钩码，每个钩码的质量为50g，为了便于在杠杆上直接读出力臂的大小，在A点沿______向下方向拉动弹簧测力计，直至杠杆在______位置平衡。并将第一次数据记录在表格中，表中F1大小为弹簧测力计示数，F2大小为钩码的重力，l1、l2分別为F1、F2对应的力臂；
(4)接下来，小明又进行了三次实验，将数据填在表中，最后总结得出律。每次实验总是在前一次基础上改变F2、l1、l2中的一个量。小华分析数据后发现，第______次实验与前一次改变的量相同，需要调整的实验步骤是______。
15.（2020自贡，28）小明利用刻度均匀的轻质杠杆进行探究杠杆的平衡条件实验，已知每个钩码重0.5N。
(1)实验前，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，这时应将平衡螺母向______（选填“左”或“右”）调节，直到杠杆在水平位置平衡。你认为实验中让杠杆在水平位置平衡的好处是______；
(2)在图甲中的A点悬挂4个钩码，要使杠杆仍保持水平位置平衡，需在B点悬挂______个钧码；
(3)如图乙所示，取走悬挂在B点的钩码，改用弹簧测力计在C点竖直向上拉，仍使杠杆水平位置平衡，测力计的拉力为______N；若在C点改变弹簧测力计拉力的方向，使之斜向右上方，杠杆仍然水平位置平衡，则测力计的读数将______（选填“变大”或“变小”或“不变”），若此时斜向右上方的测力计与竖直方向间的夹角为60°，杠杆在水平位置平衡时，测力计的读数为______N。
16.（2020潍坊，23）疫情期间，大壮同学自制了如图所示的健身器材，坚持锻炼身体。用细绳系在轻杆的O点将轻杆悬挂起来，在杆的A端悬挂质量m1=10kg的重物，在B端竖直向下缓慢拉动轻杆至水平位置。已知AO长1.5m，OB长0.5m，大壮质量m2=56kg，g取10N/kg，求此时：
(1)大壮对杆的拉力大小；
(2)地面对大壮的支持力大小。
2020-2021学年度人教版初中物理随堂达标真题训练
——12.1杠杆参考答案
【知识点提炼】
1.杠杆
a概念：在
的作用下能绕着
转动的
棒就是杠杆。
b.杠杆的五要素：
①支点：杠杆绕着转动的
；
②动力：使杠杆
；
③阻力：
；
④动力臂：从
的距离(l1)；
⑤阻力臂：从
的距离(l2)。
【答案】力；固定点；硬；固定点(O)；转动的力(F1)；阻碍杠杆转动的力(F2)；支点到动力作用线；支点到阻力作用线
2.杠杆的平衡条件
①杠杆的平衡：当有两个力或几个力作用在杠杆上时，杠杆能保持
，则我们说杠杆平衡。
②杠杆平衡的条件：
，即：
③在探究杠杆的平衡条件实验中，调节杠杆两端的平衡螺母，使杠杆在不挂钩码时，保持水平并静止，目的是为了使
对杠杆平衡不产生影响，此时杠杆自重的力臂为0；给杠杆两端挂上不同数量的钩码，移动钩码的位置，使杠杆重新在水平位置平衡，目的是
；实验中要多次试验的目的是
。
【答案】静止或匀速转动；动力×动力臂=阻力×阻力臂；F1l1=F2l2；杠杆的自重；方便直接从杠杆上读出力臂的大小；获取多组实验数据归纳出物理规律
3.杠杆的分类
①省力杠杆：
的杠杆，
。
②费力杠杆：
的杠杆，
。
③等臂杠杆：
的杠杆，既
。
【答案】动力臂大于阻力臂；省力但费距离；动力臂小于阻力臂；费力但省距离；动力臂等于阻力臂；不省力也不费力
【真题演练】
1.（2020百色，4）如图所示的工具，正常使用时属于费力杠杆的是（ ）
A.
核桃夹
B.
筷子
C.
瓶起子
D.
钳子
【答案】B
2．（2020齐齐哈尔，4）杠杆是一种常见的简单机械，在日常生活中有着广泛的应用。下列杠杆在正常使用时能够省力的是（ ）
A．船桨B．托盘天平C．筷子D．撬棍
【答案】D。
3.（2020绵阳，10）绵阳一号桥是斜拉桥，斜拉桥比梁式桥的跨越能力大，我国已成为拥有斜拉桥最多的国家。如图是单塔双索斜拉大桥，索塔两侧对称的拉索承受了桥梁的重力，一辆载重汽车从桥梁左端按设计时速匀速驶向索塔的过程中，左侧拉索拉力大小
A.
一直增大
B.
一直减小
C.
先减小后增大
D.
先增大后减小
【答案】B
4.（2020咸宁，3）下列的工具中，在使用时可以省距离的是（ ）
A.食品夹
B.裁纸刀
C.钢丝钳
D.核桃夹
【答案】A
5.（2020益阳，11）如图所示是指甲剪的示意图，F是剪指甲时施加的一个力，则关于指甲剪的下列说法正确的是
A.指甲剪只由一个杠杆组成
B.指甲剪由两个杠杆组成
C.对杠杆ABC，若以B为支点，则动力臂是l
D.对杠杆ABC，若以B为支点，则动力臂是BC
【答案】C
6.（2020安顺，9）撬棒是人们在劳动中应用杠杆原理的工具。如图所示是工人利用撬棒撬动大石头的情景，撬棒上O点为杠杆的支点。下列分析正确的是（ ）
A．此时撬棒为等臂杠杆
B．应用此撬棒的主要目的是省力
C．力F的作用点靠近O点会更省力
D．应用此撬棒的主要目的是省距离
【答案】B。
7.（2020株洲，15）一根粗细均匀的木棒斜靠在竖直墙壁上，墙壁光滑，地面粗糙。木棒受到的重力为G，墙壁对木棒的弹力为F，如图所示。现让木棒的倾斜程度变小一些至虚线所示位置，木棒仍能静止斜靠在墙上。则与原来相比，G和F变化情况为
A.G不变，F变小
B.G不变，F变大
C.G变化，F变小
D.G变化，F变大
【答案】B
8.（2020南宁，10）《墨经》最早记述了杆秤的杠杆原理，“标”“本”表示力臂，“权”“重”表示力，如图所示，杆秤在水平位置平衡，以下说法正确的是（ ）
A
“重”增大时，N端上扬
B.
“权”增大时，M端上扬
C.
“权”向右移时，N端下沉
D.
提纽向右移时，M端上扬
【答案】C
9.（2020雅安，16）如图所示，杆秤秤砣的质量为0.2kg，杆秤自身质量忽略不计，若杆秤水平静止时，被测物体和秤砣到秤纽的距离分别为0.05m和0.2m，则被测物体的质量为__kg，若秤砣上粘有油污，则测量值比被测物体的真实质量要____（选填
“偏大”或“偏小”）
【答案】
(1).
0.8
(2).
偏小
10.（2020宁夏，12）如图是同学们常用的燕尾夹，AB＝BC，当用力摁住C点打开该夹子时，可把______点看作支点，此时夹子可近似看作________杠杆（选填“省力”“费力”或“等臂”）．
【答案】
(1).
B
(2).
等臂
11.（2020南京，18）如图是过去农村用的舂米工具的结构示意图。O为固定转轴，A处连接着石球，脚踏杆的B处可使石球升高，抬起脚，石球会落下去击打稻谷。石球重50N，不计摩擦和杆重。
(1)脚沿与杆垂直方向至少用力F1才能将石球抬起。F1的力臂为______m，此时舂米工具是一个______（选填“省力”或“费力”）杠杆；
(2)脚竖直向下至少用力F2为______N，才能将石球抬起，F2和F1的大小关系为F2______F1。
【答案】
(1)1
(2)省力
(3)20
(4)>
12.（2020营口，24）如图甲所示是一种红酒开瓶器，图乙是其简化的示意图，O是支点，是瓶塞作用在B点的阻力。请在图乙中画出阻力臂，并画出作用在A点的最小动力及动力臂。
【答案】
13.(2020重庆B，14如图10所示，硬棒OB能绕支点O转动，A处用绳子拉住固定在墙壁上。画出拉力F的力臂（用l表示）
【答案】
14.（2020盐城，27）小明做“探究杠杆平条件”实验：
(1)实验前，杠杆静止时的位置如图甲所示。要使杠杆在水平位置平衡，应将平衡螺母向______调节；
(2)使用弹簧测力计时，首先进行的操作是______；
(3)如图乙所示，在杠杆左侧挂2个钩码，每个钩码的质量为50g，为了便于在杠杆上直接读出力臂的大小，在A点沿______向下方向拉动弹簧测力计，直至杠杆在______位置平衡。并将第一次数据记录在表格中，表中F1大小为弹簧测力计示数，F2大小为钩码的重力，l1、l2分別为F1、F2对应的力臂；
(4)接下来，小明又进行了三次实验，将数据填在表中，最后总结得出律。每次实验总是在前一次基础上改变F2、l1、l2中的一个量。小华分析数据后发现，第______次实验与前一次改变的量相同，需要调整的实验步骤是______。
【答案】
(1).
右
(2).
校零
(3).
竖直
(4).
水平
(5).
4
(6).
保持F2和l1不变，改变l2的大小
15.（2020自贡，28）小明利用刻度均匀的轻质杠杆进行探究杠杆的平衡条件实验，已知每个钩码重0.5N。
(1)实验前，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，这时应将平衡螺母向______（选填“左”或“右”）调节，直到杠杆在水平位置平衡。你认为实验中让杠杆在水平位置平衡的好处是______；
(2)在图甲中的A点悬挂4个钩码，要使杠杆仍保持水平位置平衡，需在B点悬挂______个钧码；
(3)如图乙所示，取走悬挂在B点的钩码，改用弹簧测力计在C点竖直向上拉，仍使杠杆水平位置平衡，测力计的拉力为______N；若在C点改变弹簧测力计拉力的方向，使之斜向右上方，杠杆仍然水平位置平衡，则测力计的读数将______（选填“变大”或“变小”或“不变”），若此时斜向右上方的测力计与竖直方向间的夹角为60°，杠杆在水平位置平衡时，测力计的读数为______N。
【答案】(1).
右
(2).
便于测量力臂
(3).
2
(4).
1
(5).
变大
(6).
2
16.（2020潍坊，23）疫情期间，大壮同学自制了如图所示的健身器材，坚持锻炼身体。用细绳系在轻杆的O点将轻杆悬挂起来，在杆的A端悬挂质量m1=10kg的重物，在B端竖直向下缓慢拉动轻杆至水平位置。已知AO长1.5m，OB长0.5m，大壮质量m2=56kg，g取10N/kg，求此时：
(1)大壮对杆的拉力大小；
(2)地面对大壮的支持力大小。
【答案】(1)
300N；(2)
260N
