人教版九年级物理《16.2 串、并联电路中电压的规律》 同步练习卷(word版 带答案解析)

16.2
串、并联电路中电压的规律
一．选择题

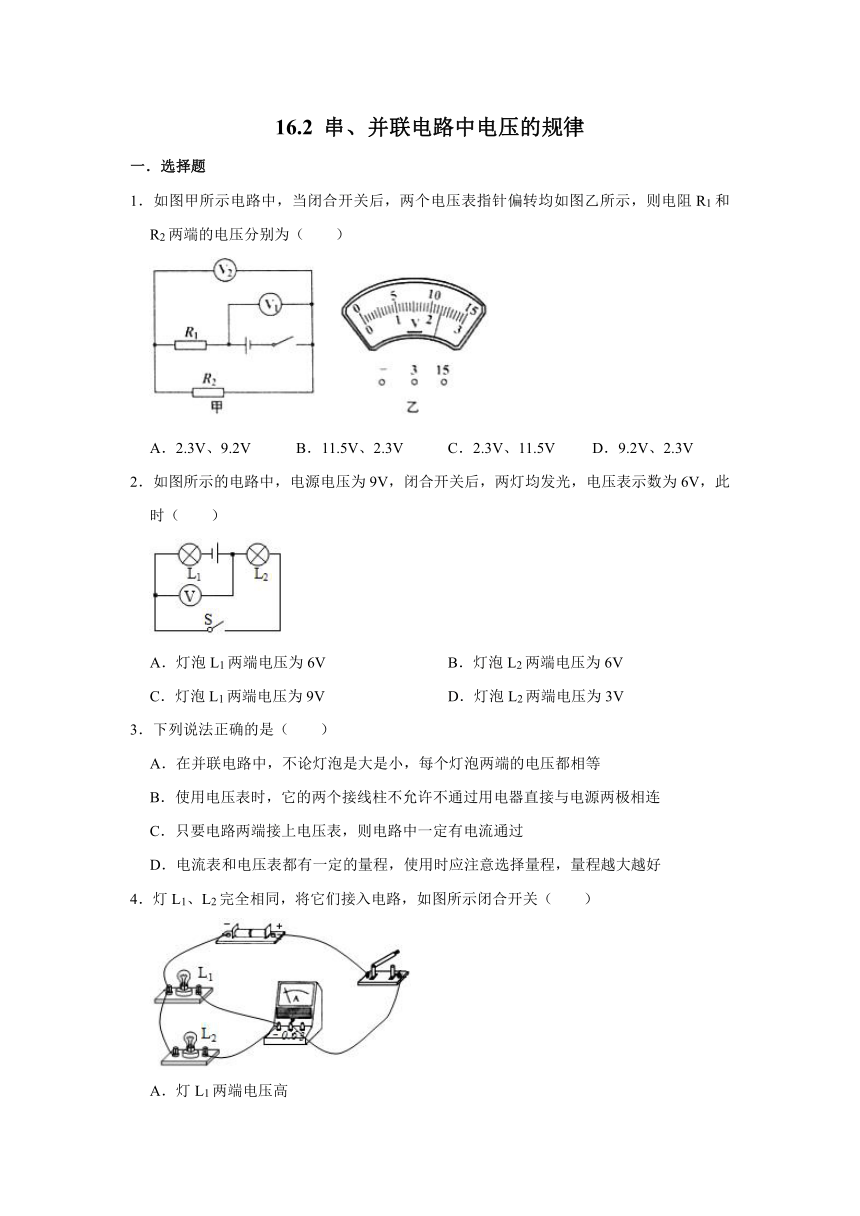

1．如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（　　）
A．2.3V、9.2V
B．11.5V、2.3V
C．2.3V、11.5V
D．9.2V、2.3V
2．如图所示的电路中，电源电压为9V，闭合开关后，两灯均发光，电压表示数为6V，此时（　　）
A．灯泡L1两端电压为6V
B．灯泡L2两端电压为6V
C．灯泡L1两端电压为9V
D．灯泡L2两端电压为3V
3．下列说法正确的是（　　）
A．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等
B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
C．只要电路两端接上电压表，则电路中一定有电流通过
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好
4．灯L1、L2完全相同，将它们接入电路，如图所示闭合开关（　　）
A．灯L1两端电压高
B．灯L2两端电压高
C．电流表测通过L1的电流
D．通过L2的电流为电流表示数的一半
5．甲、乙两灯泡并联接在同一电源上，甲灯比乙灯亮，且通过两灯电流之比是2：1，则甲、乙两灯两端电压之比是（　　）
A．1：2
B．2：1
C．1：1
D．条件不足，无法确定
6．如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表的示数为8V．下列判断不正确的是（　　）
A．通过灯L1的电流为0.3
A
B．灯L1两端的电压为8V
C．灯L2两端的电压为8
V
D．电源两端的电压为16
V
7．有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，下列判断中正确的是（　　）
A．U甲＝U乙
B．U甲＜U乙
C．U甲＞U乙
D．无法判断
8．教室内的两盏日光灯都在正常工作，其中一盏灯L1很亮，另一盏灯L2很暗，则灯L1、L2两端的电压U1、U2的关系为（　　）
A．U1＞U2
B．U1＝U2
C．U1＜U2
D．无法确定
9．如图是玩具汽车的电路图，以下有关说法中正确的是（　　）
A．电动机与灯泡工作时两端的电压不相等
B．电动机两端电压和灯泡两端电压之和等于电源电压
C．电动机与灯泡是并联的
D．开关
S2控制整个电路

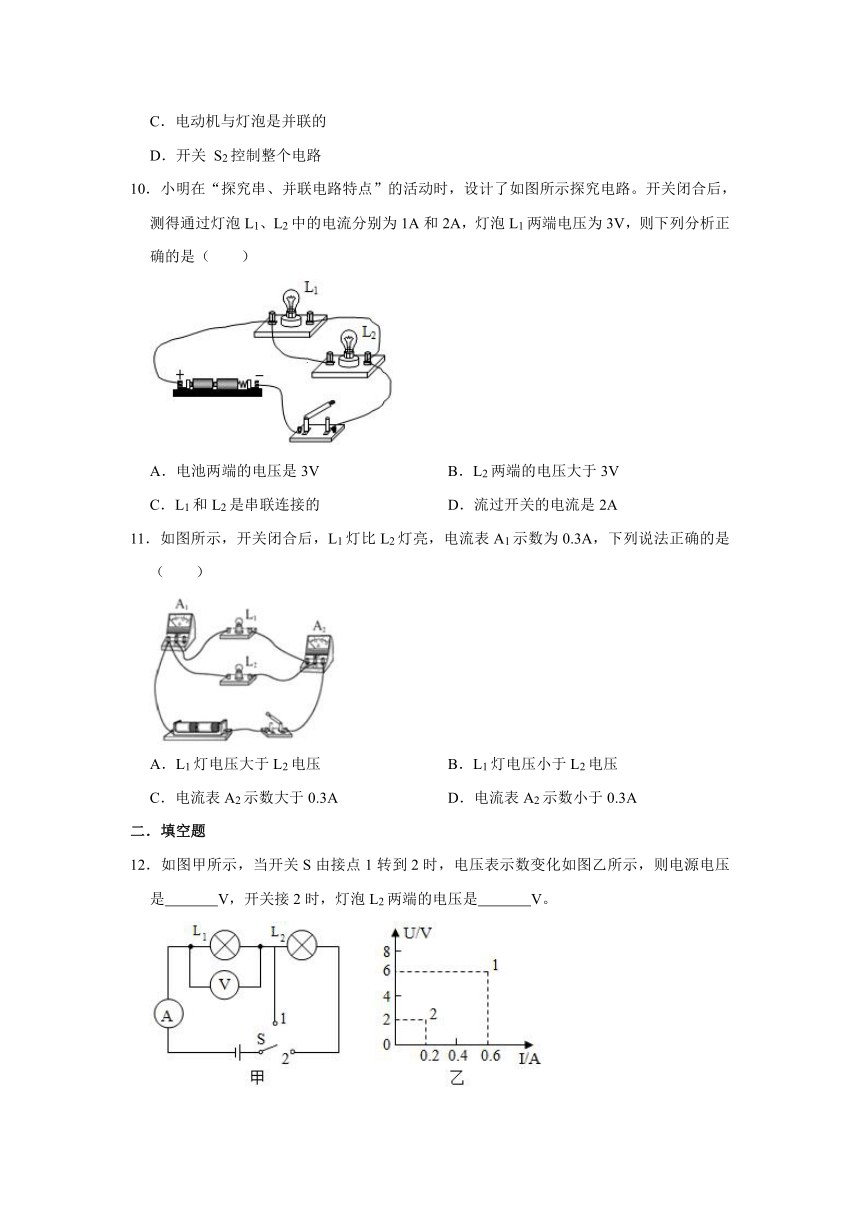

10．小明在“探究串、并联电路特点”的活动时，设计了如图所示探究电路。开关闭合后，测得通过灯泡L1、L2中的电流分别为1A和2A，灯泡L1两端电压为3V，则下列分析正确的是（　　）
A．电池两端的电压是3V
B．L2两端的电压大于3V
C．L1和L2是串联连接的
D．流过开关的电流是2A
11．如图所示，开关闭合后，L1灯比L2灯亮，电流表A1示数为0.3A，下列说法正确的是（　　）
A．L1灯电压大于L2电压
B．L1灯电压小于L2电压
C．电流表A2示数大于0.3A
D．电流表A2示数小于0.3A
二．填空题
12．如图甲所示，当开关S由接点1转到2时，电压表示数变化如图乙所示，则电源电压是　
　V，开关接2时，灯泡L2两端的电压是　
　V。

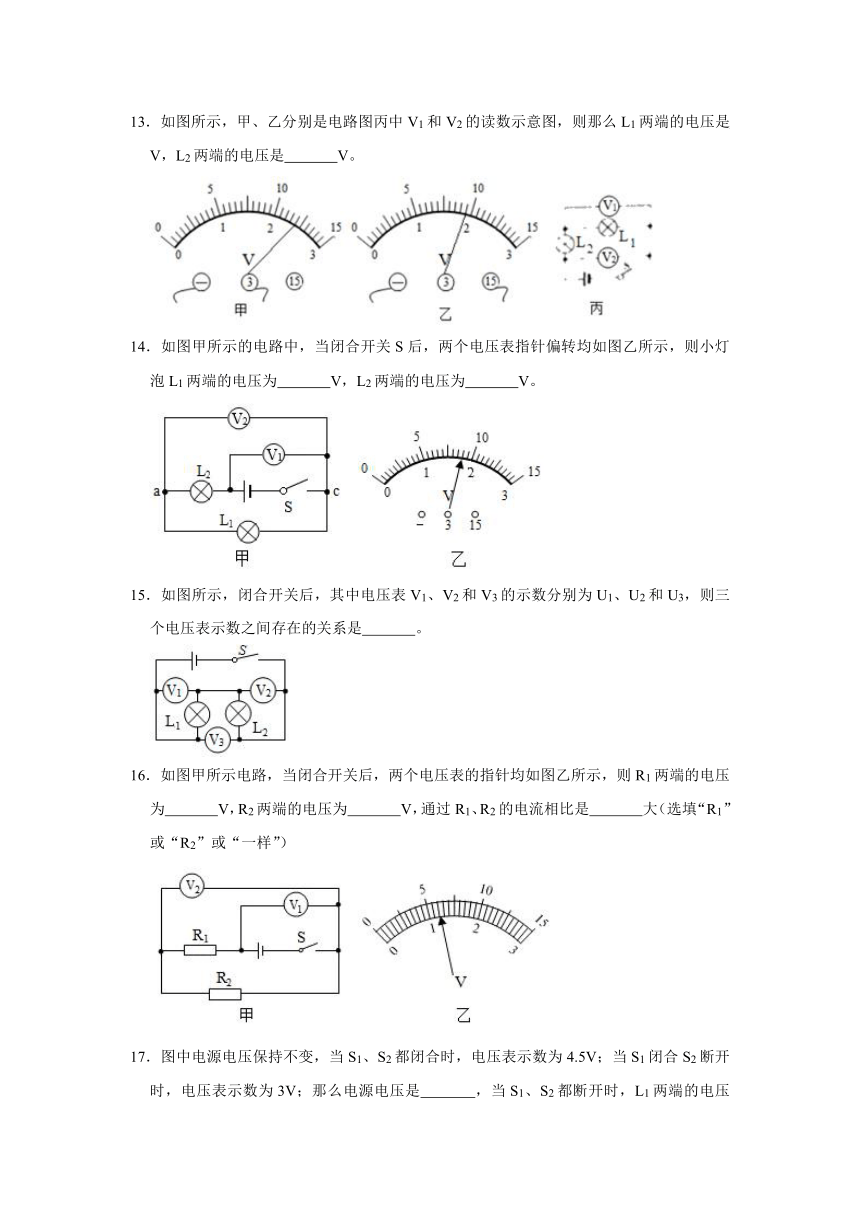

13．如图所示，甲、乙分别是电路图丙中V1和V2的读数示意图，则那么L1两端的电压是　
　V，L2两端的电压是　
　V。
14．如图甲所示的电路中，当闭合开关S后，两个电压表指针偏转均如图乙所示，则小灯泡L1两端的电压为　
　V，L2两端的电压为　
　V。
15．如图所示，闭合开关后，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电压表示数之间存在的关系是　
　。
16．如图甲所示电路，当闭合开关后，两个电压表的指针均如图乙所示，则R1两端的电压为　
　V，R2两端的电压为　
　V，通过R1、R2的电流相比是　
　大（选填“R1”或“R2”或“一样”）
17．图中电源电压保持不变，当S1、S2都闭合时，电压表示数为4.5V；当S1闭合S2断开时，电压表示数为3V；那么电源电压是　
　，当S1、S2都断开时，L1两端的电压是　
　，L2两端的电压是　
　。

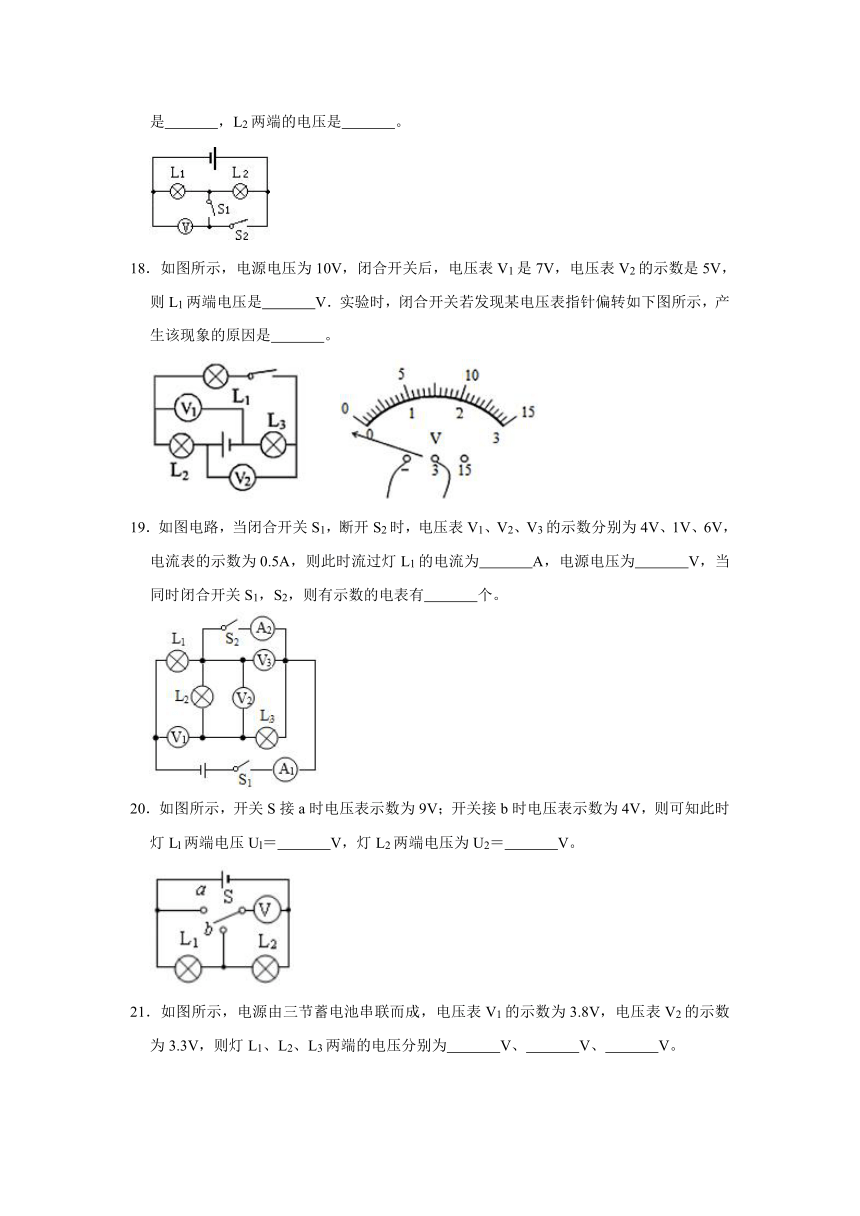

18．如图所示，电源电压为10V，闭合开关后，电压表V1是7V，电压表V2的示数是5V，则L1两端电压是　
　V．实验时，闭合开关若发现某电压表指针偏转如下图所示，产生该现象的原因是　
　。
19．如图电路，当闭合开关S1，断开S2时，电压表V1、V2、V3的示数分别为4V、1V、6V，电流表的示数为0.5A，则此时流过灯L1的电流为　
　A，电源电压为　
　V，当同时闭合开关S1，S2，则有示数的电表有　
　个。
20．如图所示，开关S接a时电压表示数为9V；开关接b时电压表示数为4V，则可知此时灯Ll两端电压Ul＝　
　V，灯L2两端电压为U2＝　
　V。
21．如图所示，电源由三节蓄电池串联而成，电压表V1的示数为3.8V，电压表V2的示数为3.3V，则灯L1、L2、L3两端的电压分别为　
　V、　
　V、　
　V。
三．实验探究题
22．小希用如图所示电路“探究串联电路的电压特点”。
（1）在拆接电路时，开关S必须　
　。
（2）实验中最好选择规格　
　（选填“相同”或“不同”）的小灯泡。
（3）测出灯L1两端的电压后，小希断开开关S，准备拆下电压表，改接在B、C之间。小明认为这样做太麻烦，只需将与A点相连的导线改接到C点即可。小希认为小明的办法是错误的，原因是　
　。
（4）经过多次实验，将得到的数据记录在表中。分析实验数据，可得到串联电路的电压特点是　
　（用公式表示）。
实验次数
UAB/V
UBC/V
UAC/V
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
（5）小希进行多次试验的目的是　
　。
23．小明同学对串联电路的电压规律进行了探究。
【猜想与假设】串联电路总电压等于各用电器两端的电压之和。
【设计与进行实验】①设计电路、连接器材；
②用电压表在AB间测出L1两端的电压U1；
③在测L2两端的电压U2时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
④用电压表在AC间测出总电压U。
请完成以下问题：
（1）在连接或拆解电路时，开关必须处于　
　状态，为了使探究得出的结论具有普遍意义，L1、L2应该选择　
　（选填“相同”或“不相同”）的小灯泡。请在图乙中按如图甲所示的电路图连接实物电路；
（2）步骤2中，小明闭合开关后，发现电压表示数为零，则小灯泡的故障可能是L1　
　或L2　
　；（选填“短路”或“断路”）
（3）小明用步骤3的方法能否测出L2两端的电压？　
　，为什么？　
　。
（4）方法改进后，测出AB，BC，AC间的电压记录在表格中，小明分析表内数据得出结论：串联电路总
电压等于各用电器两端的电压之和。此实验在设计方案上存在的不足之处是　
　。
U1/V
U2/V
U3/V
1.2
1.6
2.8
24．小徐和小静探究“并联电路电压的关系”时，小徐先按图甲所示电路图连接图乙所示的实物图（电压表尚未连接）。
（1）小静一眼就看出了小徐连接的错误，并指出如果直接闭合开关将出现　
　（选填断路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成滑动变阻器被损坏。
（2）小静只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了。她的做法可能是　
　（写出一种即可）。
（3）接下来，他们按图丙所示电路图连接了三个电压表。实验过程中，通过调节滑动变阻器使电压表V1的示数如图2所示，则电压表V的示数是　
　V。
（4）在电路中串联滑动变阻器的作用是　
　，闭合开关前，滑动变阻器的滑片P应置于　
　端（选填“左”或“右”），该实验的结论是　
　。
参考答案
一．选择题
1．解：由电路图可知，电阻R1、R2串联，电压表V1测的是电阻R1、R2的串联电压，电压表V2测的是电阻R2两端的电压。
因串联电路中总电压等于各分电压之和，且两电压表的指针位置相同，
所以，电压表V1的量程是15V，分度值为0.5V，则电源的电压U＝11.5V，
电压表V2的量程是3V，分度值为0.1V，示数为2.3V，即电阻R2两端的电压U2＝2.3V；
则电阻R1两端的电压U1＝U﹣U2＝11.5V﹣2.3V＝9.2V。
故选：D。
2．解：由电路图可知，两灯泡串联，电压表测灯L2两端电压，
电压表示数为6V，则灯泡L2两端电压U2＝6V，故B正确，D错误；
由串联电路的电压特点可得，灯泡L1两端电压U1＝U﹣U2＝9V﹣6V＝3V，故AC错误；
故选：B。
3．解：A、并联电路两端电压相等；故A正确；
B、使用电压表时，它的两个接线柱允许不通过用电器直接与电源两极相连，故B错误；
C、当电压表并联在导线两端时，示数为零；故C错误；
D、电流表和电压表都有一定的量程，使用时应注意选择量程，量程合适即可，并不是越大越好，故D错误。
故选：A。
4．解：
由图知，灯L1、L2并联，电流表在干路上，测量干路电流。
AB、因为并联电路各支路两端的电压相等，所以灯L1、L2两端的电压相同，故AB错；
C、电流表在干路上，测量干路电流，故C错；
D、电流表在干路上，测量干路电流，而灯L1、L2完全相同，所以通过L2的电流为电流表示数的一半，故D正确。
故选：D。
5．解：因为甲、乙两灯泡并联接在同一电源上，并且并联电路两端电压相等，所以甲、乙两灯两端电压之比为1：1。
故选：C。
6．解：由图可知，两灯并联，电流表A2测量灯L2的电流，A1测量干路中的电流，电压表既测L2两端电压；
A、根据并联电路电流的特点可得通过灯L1的电流，I1＝I﹣I2＝0.8A﹣0.5A＝0.3A，故A正确；
BCD、电压表测量灯泡L2两端的电压，根据并联电路电压的特点，电源电压和灯L1两端的电压也是8V，故BC正确，D错误；
故选：D。
7．解：
由题知，两根镍铬合金丝并联在同一电路中，由并联电路的电压特点可知，它们两端电压U甲＝U乙。
故选：A。
8．解：因为家庭电路中各用电器并联连接，所以教室内的两盏照明灯两端的电压相等，即U1＝U2。
故选：B。
9．解：
ABC、由图可知，当两开关都闭合时，电动机和小灯泡是并联的，并联电路中各支路两端的电压相等，所以电动机与灯泡工作时两端的电压相等，故AB错误，C正确；
D、开关S2在小灯泡所在的支路中，因此开关
S2控制小灯泡所在的支路，故D错误。
故选：C。
10．解：（1）由电路图可知，两灯泡并联，
因为并联电路中干路电流等于各支路电流之和，
所以干路电流I＝I1+I2＝1A+2A＝3A，故CD错误；
（2）并联电路中各支路两端的电压相等，
L1两端的电压等于L2两端的电压等于电池两端的电压3V，故A正确，B错误。
故选：A。
11．解：（1）由电路图可知，灯L1和L2组成并联电路，并联电路中各支路的电压相等，故AB错误；
（2）已知电流表A1的示数为0.3A，即通过灯L1的电流大小为0.3A，
因为并联电路中，干路中的电流等于各支路电流之和，电流表A2测通过干路的电流，所以A2的示数大于0.3A，故C正确、D错误。
故选：C。
二．填空题
12．解：
（1）由电路图可知，当开关S接1时，电路为L1的简单电路，电压表测电源电压，由图乙可知，电源电压U＝6V；
（2）当开关S接2时，两灯泡串联，电压表测L1两端的电压；由图乙可知，此时灯泡L1两端的电压U1＝2V；
根据串联电路的电压规律可知，此时灯泡L2两端的电压：U2＝U﹣U1＝6V﹣2V＝4V。
故答案为：6；4。
13．解：由电路图可知，两灯串联，电压表V2测量电源电压，V1测量灯泡L1两端电压；
由图甲可知，电压表的量程为0～3V，分度值为0.1V，示数为2.4V，
由图乙可知，电压表的量程为0～15V，分度值为0.5V，示数为9.5V，
因串联电路中总电压等于各分电压之和，
所以，L1两端的电压U1＝2.4V，电源电压U＝9.5V，
则L2两端的电压U2＝U﹣U1＝9.5V﹣2.4V＝7.1V。
故答案为：2.4；7.1。
14．解：
由电路图可知：电灯L1、L2串联，电压表V1测电源电压，电压表V2测L1两端的电压。
因为串联电路两端电压等于各部分电压之和，所以电压表V1的示数应大于V2的示数；
而两个电压表指针偏转相同，所以电压表V1的量程是0～15V，分度值为0.5V，示数为9V，即电源电压U＝9V；
电压表V2的量程是0～3V，分度值为0.1V，示数1.8V，即L1两端的电压U1＝1.8V，
由串联电路的特点可知：L2两端的电压U2＝U﹣U1＝9V﹣1.8V＝7.2V。
故答案为：1.8；7.2。
15．解：
由电路图可知，L1和L2串联连接，V1并联在L1两端，所以V1测量L1两端的电压；而V2与L2并联，所以V2测量L2两端的电压；V3直接并联在电源两端，所以V3测量电源电压；
因为串联电路两端的电压等于各部分电压之和，所以电源电压等于L1两端的电压与L2两端的电压之和，则三个电表示数之间存在的关系为U3＝U1+U2。
故答案为：U3＝U1+U2。
16．解：由图可知，R1和R2串联，而电压表V1测量的是电源电压，电压表V2测量的是R2的电压，
所以电压表V1的示数应比电压表V2的示数大，但两个电压表的指针位置相同，这说明电压表V1选的是0﹣15V的量程，其分度值为0.5V，根据指针位置，电压表读数为6V，即电源电压为U＝6V；
电压表V2选的是0﹣3V的量程，分度值为0.1V，根据指针位置，电压表读数为1.2V，故R2两端的电压为U2＝1.2V；
根据串联电路的电压关系，L1两端的电压：U1＝U﹣U2＝6V﹣1.2V＝4.8V。
因为串联电路中电流处处相等，所以通过R1、R2的电流相比是一样大的。
故答案为：4.8；1.2；一样。
17．解：（1）当S1、S2都闭合时，电路为灯泡L1的简单电路，电压表测电源的电压，
则电源的电压U＝4.5V；
（2）当S1闭合，S2断开时，灯泡L1与灯泡L2串联，电压表测L1两端的电压，
则L1两端的电压U1＝3V，
因为串联电路中总电压等于各分电压之和，所以L2两端的电压：U2＝U﹣U1＝4.5V﹣3V＝1.5V。
故答案为：4.5V；3V；1.5V。
18．解：由电路图可知，三灯泡串联，电压表V1测灯泡L1和L3两端的电压之和，电压表V2灯泡L1和L2两端的电压之和，
由串联电路中总电压等于各分电压之和可得：
U1+U2+U3＝10V﹣﹣﹣﹣﹣﹣﹣①
U1+U3＝7V﹣﹣﹣﹣﹣﹣②
U1+U2＝5V﹣﹣﹣﹣﹣③，
解得，U3＝5V，U1＝2V，
由右图可知，闭合开关后电压表指针向左偏转，由此可见，电压表的正负接线柱接反了；
故答案为：2；电压表的正负接线柱接反了。
19．解：
（1）由电路图可知，当闭合开关S1，断开S2时，三灯串联，电流表A1测电路中电流，电压表V1测L1和L2的总电压，V2测L2两端电压，V3测L2和L3的总电压，
由串联电路的电流特点可知，此时通过灯L1的电流大小等于0.5A；
由串联电路的电压特点有：
U1+U2＝UV1＝4V﹣﹣﹣﹣﹣﹣①
U2＝UV2＝1V﹣﹣﹣﹣﹣﹣②
U2+U3＝UV3＝6V﹣﹣﹣﹣﹣﹣③
由①②可得：U1＝3V，
由②③可得：U3＝5V，
所以电源电压：U＝U1+U2+U3＝3V+1V+5V＝9V；
（2）由电路图可知，同时闭合开关S1，S2时，只有L1接入电路中，L2和L3被短路，
所以三个电压表都无示数，两电流表都有示数，即有示数的电表有两个。
故答案为：0.5；9；两。
20．解：
由电路图可知，两灯串联在电路中，开关接a时，电压表测电源电压，即U＝9V，
当开关接b时，电压表测灯泡L2两端电压，即U2＝4V，
由串联电路的电压特点可得，Ll两端电压Ul＝U﹣U2＝9V﹣4V＝5V。
故答案为：5；4。
21．解：
由电路图可知，三灯串联，电压表V1测的L1、L2的总电压，电压表V2测的L2、L3的总电压，
一节蓄电池2V，电源由三节蓄电池组成，所以电源电压为6V，
由串联电路的电压特点有：
U1+U2+U3＝6V﹣﹣﹣①
U1+U2＝3.8V﹣﹣﹣②
U2+U3＝3.3V﹣﹣﹣③
由①②③可得三灯的电压：U1＝2.7V、U2＝1.1V、U3＝2.2V。
故答案为：2.7；1.1；2.2。
三．实验探究题
22．解：（1）为保护电路安全，在拆接电路时，开关必须断开。
（2）探究串联电路的电压特点，为了寻找规律，必须换用不同规格的小灯泡进行多次实验，这样得出的规律才有说服力。
（3）在测L1两端的电压后，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压。
（4）AB两点间的电压为L1两端的电压，BC两点间的电压为L2两端的电压，AC两点间的电压为电路两端的总电压。由表中的数据可以看出：
第一次实验：UAC＝3V，UAB+UBC＝0.8V+2.2V＝3V；
第二次实验：UAC＝3V，UAB+UBC＝1.0V+2.0V＝3V；
第三次实验：UAC＝3V，UAB+UBC＝1.2V+1.8V＝3V；
因此可以得出：串联电路两端的总电压等于各串联电阻两端的电压之和，即UAC＝UAB+UBC。
（5）实验过程中，小希测量得到多组电压值的目的是：总结规律，避免结论的片面性。
故答案为：（1）断开；（2）不同；（3）电压表正负接线柱会接反了；（4）UAC＝UAB+UBC；（5）得到普遍规律。
23．解：（1）在连接或拆解电路时，为了保护电路，开关必须要断开；为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；
（2）闭合开关，电压表示数为零，说明电压表的正负接线柱没有与电源正负极相连，因此故障可能是L1短路或者L2断路；
（3）在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压；
（4）本实验只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律，故应更换规格不同的灯泡进行多次实验。
故答案为：（1）断开；不相同；（2）短路；断路；（3）不能；因为电压表的正负接线柱接反了；（4）一次实验具有偶然性；更换规格不同的灯泡进行多次实验。
24．解：（1）由图知，电流未通过两灯泡直接形成了回路，可知两灯泡被短路，此时两灯泡都不会亮；
滑动变阻器的阻值不是最大，电路中的电流会较大，有可能损坏滑动变阻器或电源；
（2）可将①的一端从接线柱C改接到D或将导线②的一端从接线柱A改接到B；
（3）由图丁知，电压表的量程为0～3V，分度值为0.1V，示数为2.5V；因为灯泡并联，所以V的示数也为2.5V；
（4）滑动变阻器在电路中的基本作用是保护电路，还可以改变灯泡两端电压或电路中的电流；滑动变阻器的下面接了右边的接线柱，所以在闭合开关前，应将滑片移至最左端，使其阻值最大。该实验的结论是并联电路各支路电压相同且等于电源电压。
故答案为：（1）短路；（2）可将①的一端从接线柱C改接到D或将导线②的一端从接线柱A改接到B；（3）2.5；（4）移动滑动变阻器滑片，改变灯泡两端电压；左；并联电路各支路电压相同且等于电源电压。
