19.1《家庭电路》 — 人教版九年级物理全册练习题(word版 带部分答案)

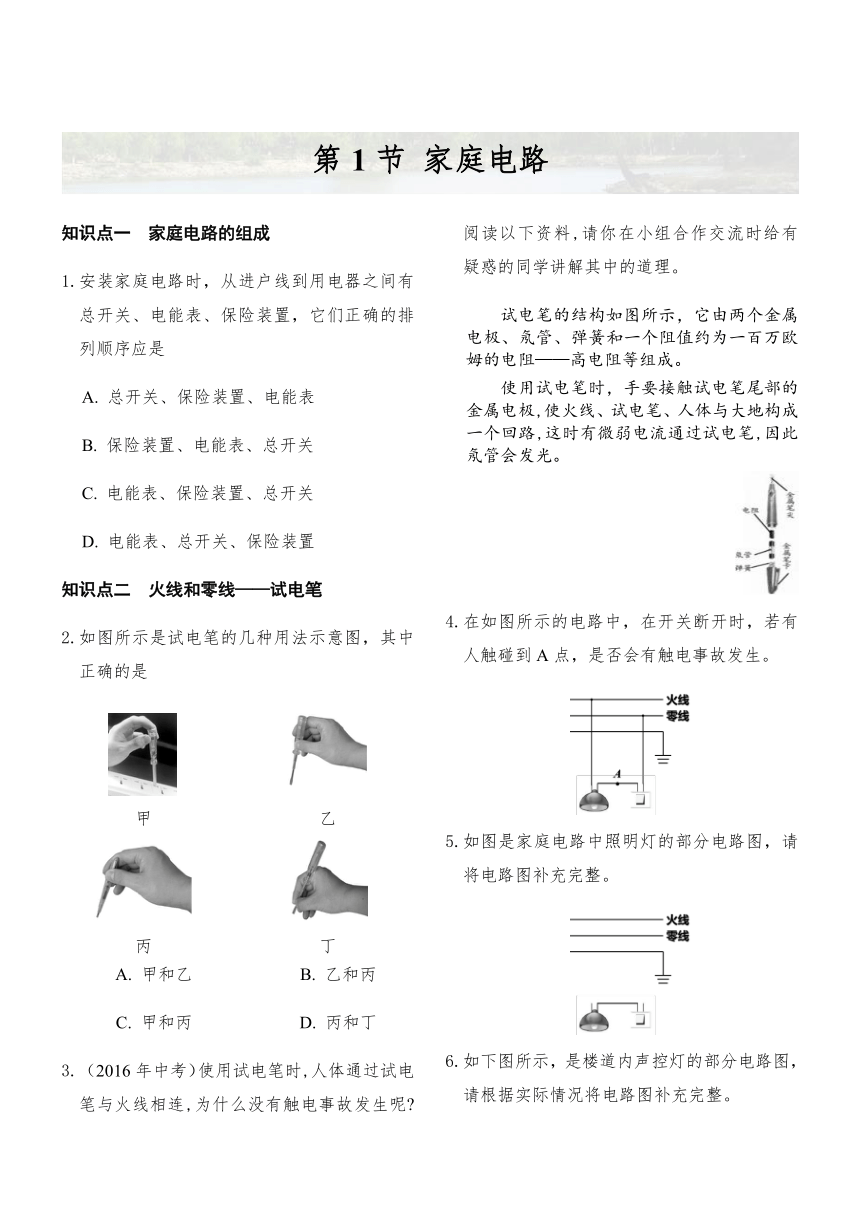

家庭电路的组成
安装家庭电路时，从进户线到用电器之间有总开关、电能表、保险装置，它们正确的排列顺序应是
总开关、保险装置、电能表
保险装置、电能表、总开关
电能表、保险装置、总开关
电能表、总开关、保险装置
火线和零线——试电笔
如图所示是试电笔的几种用法示意图，其中正确的是
甲
乙
丙
丁
甲和乙
乙和丙
甲和丙
丙和丁
（2016年中考）使用试电笔时,人体通过试电笔与火线相连,为什么没有触电事故发生呢?阅读以下资料,请你在小组合作交流时给有疑惑的同学讲解其中的道理。
试电笔的结构如图所示，它由两个金属电极、氖管、弹簧和一个阻值约为一百万欧姆的电阻——高电阻等组成。
使用试电笔时，手要接触试电笔尾部的金属电极,使火线、试电笔、人体与大地构成一个回路,这时有微弱电流通过试电笔,因此氖管会发光。
在如图所示的电路中，在开关断开时，若有人触碰到A点，是否会有触电事故发生。
如图是家庭电路中照明灯的部分电路图，请将电路图补充完整。

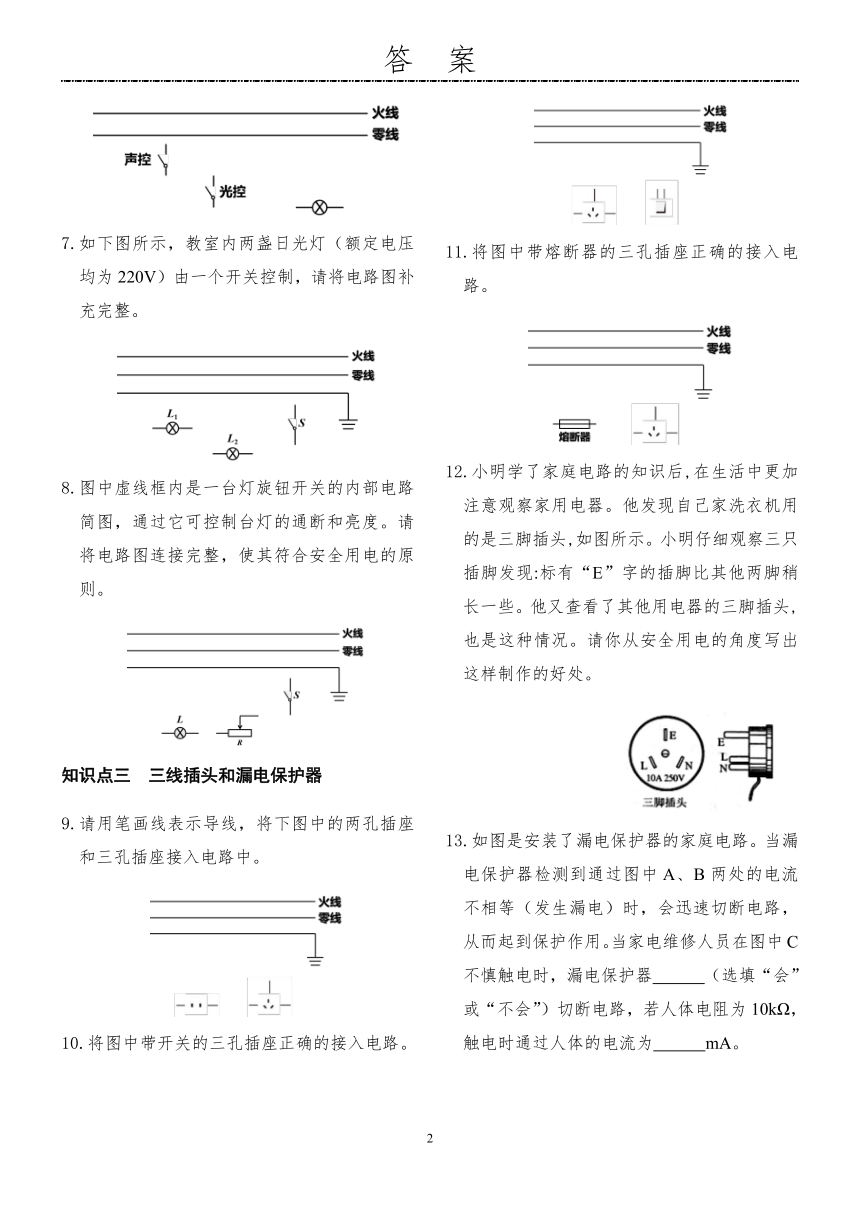

如下图所示，是楼道内声控灯的部分电路图，请根据实际情况将电路图补充完整。
如下图所示，教室内两盏日光灯（额定电压均为220V）由一个开关控制，请将电路图补充完整。
图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。请将电路图连接完整，使其符合安全用电的原则。
三线插头和漏电保护器
请用笔画线表示导线，将下图中的两孔插座和三孔插座接入电路中。
将图中带开关的三孔插座正确的接入电路。
将图中带熔断器的三孔插座正确的接入电路。
小明学了家庭电路的知识后,在生活中更加注意观察家用电器。他发现自己家洗衣机用的是三脚插头,如图所示。小明仔细观察三只插脚发现:标有“E”字的插脚比其他两脚稍长一些。他又查看了其他用电器的三脚插头,也是这种情况。请你从安全用电的角度写出这样制作的好处。
如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等（发生漏电）时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C不慎触电时，漏电保护器
会
（选填“会”或“不会”）切断电路，若人体电阻为10kΩ，触电时通过人体的电流为
22
mA。
小军家的家庭电路进户开关上安装有漏电保护器，上面标有如图所示的一些数据。在以下几种说法中，正确的是
20A
220V
额定漏电动作电流30mA
额定漏电不动作电流15mA
漏电切断时间<0.1s
漏电时间超过0.1s时保护器才会工作
漏电电流大于30mA，保护器会在0.1s内切断电源
当漏电电流达到15mA时能起到可靠的保护作用
只有当进户电压大于220V或用电电流达到20A时才能起到可靠的保护作用
答
案
D
C
使用试电笔时，人体与试电笔串联接入家庭电路中，电路的总电阻R=R高电阻+R人体，由于高电阻阻值约为一百万欧，所以电路中总电阻很大。家庭电路的电压为220V，根据I=U/R可知，通过人体和试电笔的电流很小，不会有触电事故发生。
略
略
略
略
略
略
略
略
中间的插脚稍长一些，可以在插插头时，能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好漏电，人也不会触电。
会、22
B
