2020年秋季人教版九年级物理20.1磁现象磁场同步测试(word版 带答案)

20.1
磁现象
磁场
1．如图，羊角锤上有十字架一样的结构，中间嵌着磁铁。钉钉子时，把钉子嵌在里面，磁铁会将它牢牢吸住。则钉子材料应选择
A．铝
B．铜
C．铅
D．铁
2．如图所示，其中正确反映两根大头针被条形磁铁吸起时的真实情况的是
A．图甲
B．图乙
C．图丙
D．图乙和图丙
3．如图是条形磁体的磁感线分布，图中的E、F、P、Q四点，磁场最强的是
A．E点
B．F点
C．P点
D．Q点
4．地球是一个巨大的球体，图中有关地磁体的示意图正确的是
5．如图是研究磁体周围磁场时的铁屑分布情况。实验时，a、b、c三个位置所对应的磁极可能是
A．N、N、N
B．N、S、S
C．N、N、S
D．S、N、S

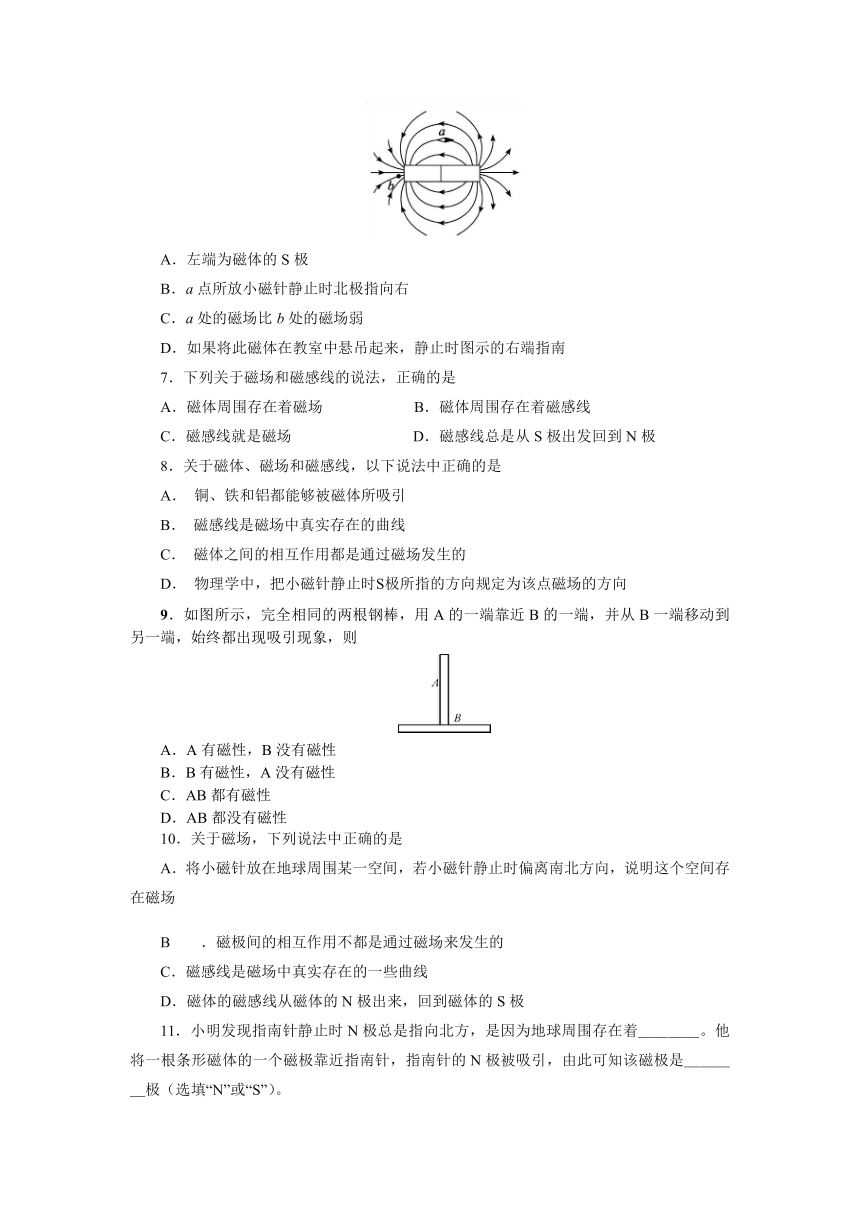

6．关于如图所示的磁场，下列说法正确的是（多选）
A．左端为磁体的S极
B．a点所放小磁针静止时北极指向右
C．a处的磁场比b处的磁场弱
D．如果将此磁体在教室中悬吊起来，静止时图示的右端指南
7．下列关于磁场和磁感线的说法，正确的是
A．磁体周围存在着磁场
B．磁体周围存在着磁感线
C．磁感线就是磁场
D．磁感线总是从S极出发回到N极
8．关于磁体、磁场和磁感线，以下说法中正确的是
A．
铜、铁和铝都能够被磁体所吸引
B．
磁感线是磁场中真实存在的曲线
C．
磁体之间的相互作用都是通过磁场发生的
D．
物理学中，把小磁针静止时S极所指的方向规定为该点磁场的方向
9．如图所示，完全相同的两根钢棒，用A的一端靠近B的一端，并从B一端移动到另一端，始终都出现吸引现象，则
A．A有磁性，B没有磁性
B．B有磁性，A没有磁性
C．AB都有磁性
D．AB都没有磁性
10．关于磁场，下列说法中正确的是
A．将小磁针放在地球周围某一空间，若小磁针静止时偏离南北方向，说明这个空间存在磁场
B．磁极间的相互作用不都是通过磁场来发生的
C．磁感线是磁场中真实存在的一些曲线
D．磁体的磁感线从磁体的N极出来，回到磁体的S极
11．小明发现指南针静止时N极总是指向北方，是因为地球周围存在着＿＿＿＿。他将一根条形磁体的一个磁极靠近指南针，指南针的N极被吸引，由此可知该磁极是＿＿＿＿极（选填“N”或“S”）。
12．如图所示，虚线框内画出了通电螺线管C的A端，通电螺丝管D的B端以及小指针在各位置上静止时的指向。图中小磁针涂黑的一端为小磁针的N极，由此可以判断出通电螺线管C的A端是＿＿＿＿＿极。（选填“N”或“S”）
13．如图所示的悬浮地球仪，球体和底座都是由磁性材料制成的．它利用了同名磁极相互＿＿的原理，从而能够悬浮于空中静止或旋转、生动地展现了地球在空间的状态，完美地诠释了科技的魔力．当地球仪悬浮在空中静止时受到的合力为＿＿N．
14．如图所示，标出条形磁体的N、S极（图中小磁针黑端为N极）。
15．图中小磁针静止在地球赤道正上方，请标出此时磁针针的N、S极．
16．根据图中小磁针N极指向，标出磁体的N极和S极，并画出磁感线的方向。
17．在一个圆筒纸盒里有一条形磁铁，圆筒纸盒外放一些小磁针．如图所示，是各个小磁针的指向示意图，请你画出圆筒纸盒里条形磁体并标明N、S极．
18．李明用天然磁石仿制图甲所示的勺状指南针——司南。
（1）他用的材料是图乙所示的天然磁石，该磁石的D端为＿＿＿＿极。
（2）他用该磁石的D端磨成勺柄，打磨成勺状指南针（即“司南”），再用细线将其悬挂，如图丙所示，司南静止时，勺柄指向地球的＿＿＿＿。
（3）将该司南悬挂在电磁铁正上方，闭合开关S，司南静止时的指向如图丁所示，则电源左端是＿＿＿＿极。将电磁铁水平放置在不同方向，司南静止后的指向总与电磁铁摆放方向平行，说明司南处的地磁场＿＿＿＿（填“远强于”、“远弱于”）电磁铁的磁场。
（4）将该司南放在青铜盘上，当司南静止后，总不能指南北，这主要是因为司南受到的＿＿＿＿（填“重力”、“摩擦力”或“弹力”）影响太大。
（5）为增强司南的磁性，可用图丁所示装置，通过＿＿＿＿和＿＿＿＿（均填字母序号），来增加电磁铁对司南磁化的效果。
A．改变电源的正负极
B．让司南垂直放置在螺线管中点的正上方
C．增加电源的电压
D．增加电磁铁线圈的匝数
参考答案
1．D　2．B　3.
A　4.C　5.
B　6.
AC　7.
A　8.C　9.
A　10.
D　
11.地磁场
S
12.S
13.排斥
0
14.
15.
16.
17.
18.（1）南（或S）
（2）南方（或南极）
（3）负（或－）
远弱于
（4）摩擦力
（5）C
D
