2020年秋季人教版九年级物理20.3电磁铁电磁继电器同步测试(word版 带答案)

20.3
电磁铁
电磁继电器

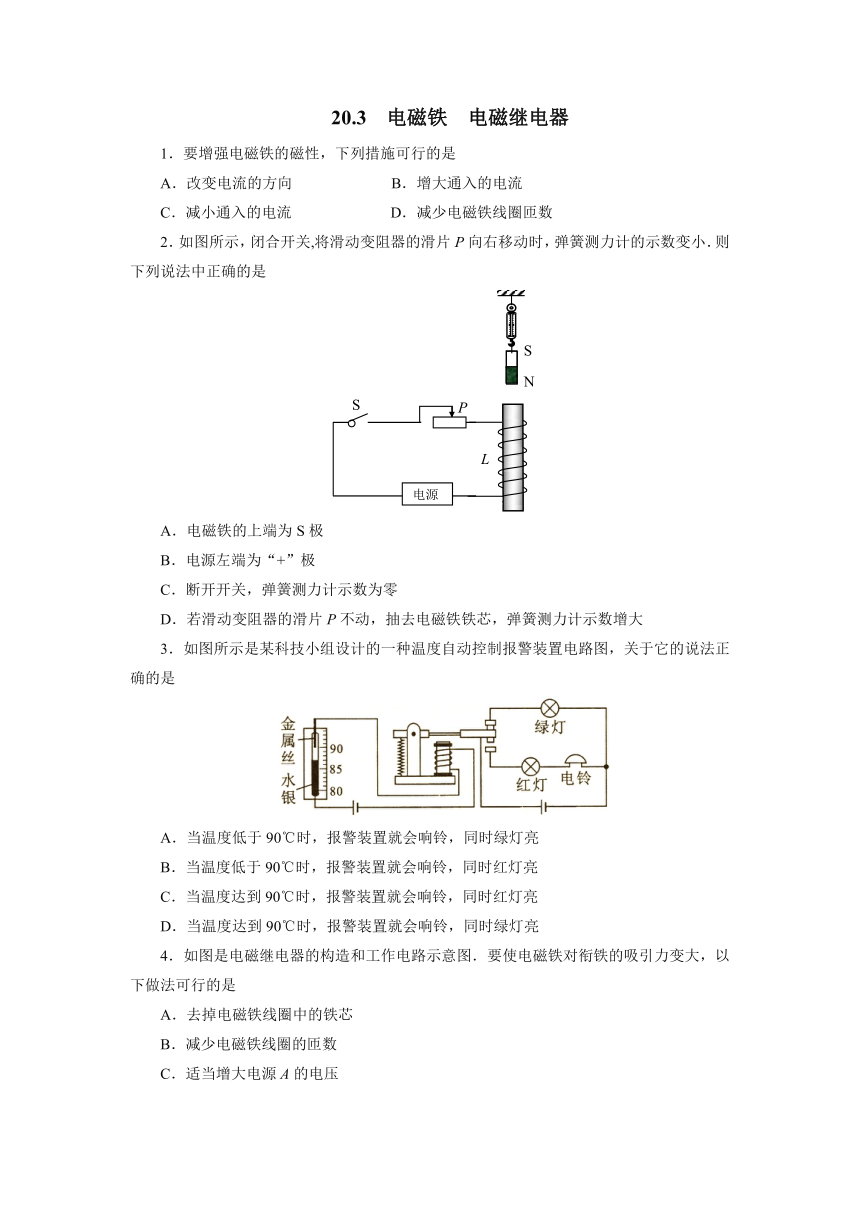

1．要增强电磁铁的磁性，下列措施可行的是
A．改变电流的方向
B．增大通入的电流
C．减小通入的电流
D．减少电磁铁线圈匝数
2．如图所示，闭合开关,将滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小．则下列说法中正确的是
A．电磁铁的上端为S极
B．电源左端为“+”极
C．断开开关，弹簧测力计示数为零
D．若滑动变阻器的滑片P不动，抽去电磁铁铁芯，弹簧测力计示数增大
3．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是
A．当温度低于90℃时，报警装置就会响铃，同时绿灯亮
B．当温度低于90℃时，报警装置就会响铃，同时红灯亮
C．当温度达到90℃时，报警装置就会响铃，同时红灯亮
D．当温度达到90℃时，报警装置就会响铃，同时绿灯亮

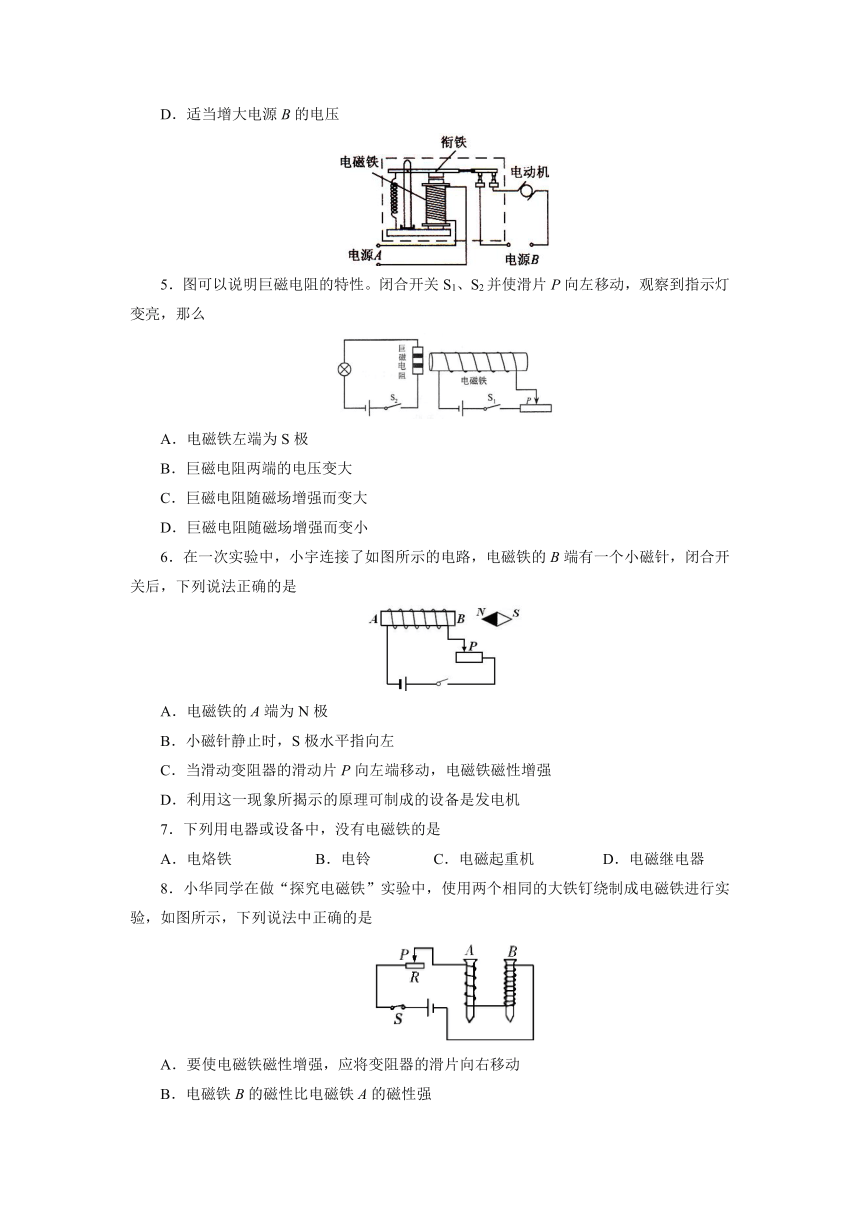

4．如图是电磁继电器的构造和工作电路示意图．要使电磁铁对衔铁的吸引力变大，以下做法可行的是
A．去掉电磁铁线圈中的铁芯
B．减少电磁铁线圈的匝数
C．适当增大电源A的电压
D．适当增大电源B的电压
5．图可以说明巨磁电阻的特性。闭合开关S1、S2并使滑片P向左移动，观察到指示灯变亮，那么
A．电磁铁左端为S极
B．巨磁电阻两端的电压变大
C．巨磁电阻随磁场增强而变大
D．巨磁电阻随磁场增强而变小
6．在一次实验中，小宇连接了如图所示的电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是
A．电磁铁的A端为N极
B．小磁针静止时，S极水平指向左
C．当滑动变阻器的滑动片P向左端移动，电磁铁磁性增强
D．利用这一现象所揭示的原理可制成的设备是发电机
7．下列用电器或设备中，没有电磁铁的是
A．电烙铁
B．电铃
C．电磁起重机
D．电磁继电器
8．小华同学在做“探究电磁铁”实验中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是
A．要使电磁铁磁性增强，应将变阻器的滑片向右移动
B．电磁铁B的磁性比电磁铁A的磁性强
C．电磁铁B磁性较强，所以通过它的电流较大
D．若将两电磁铁上部靠近，会相互吸引

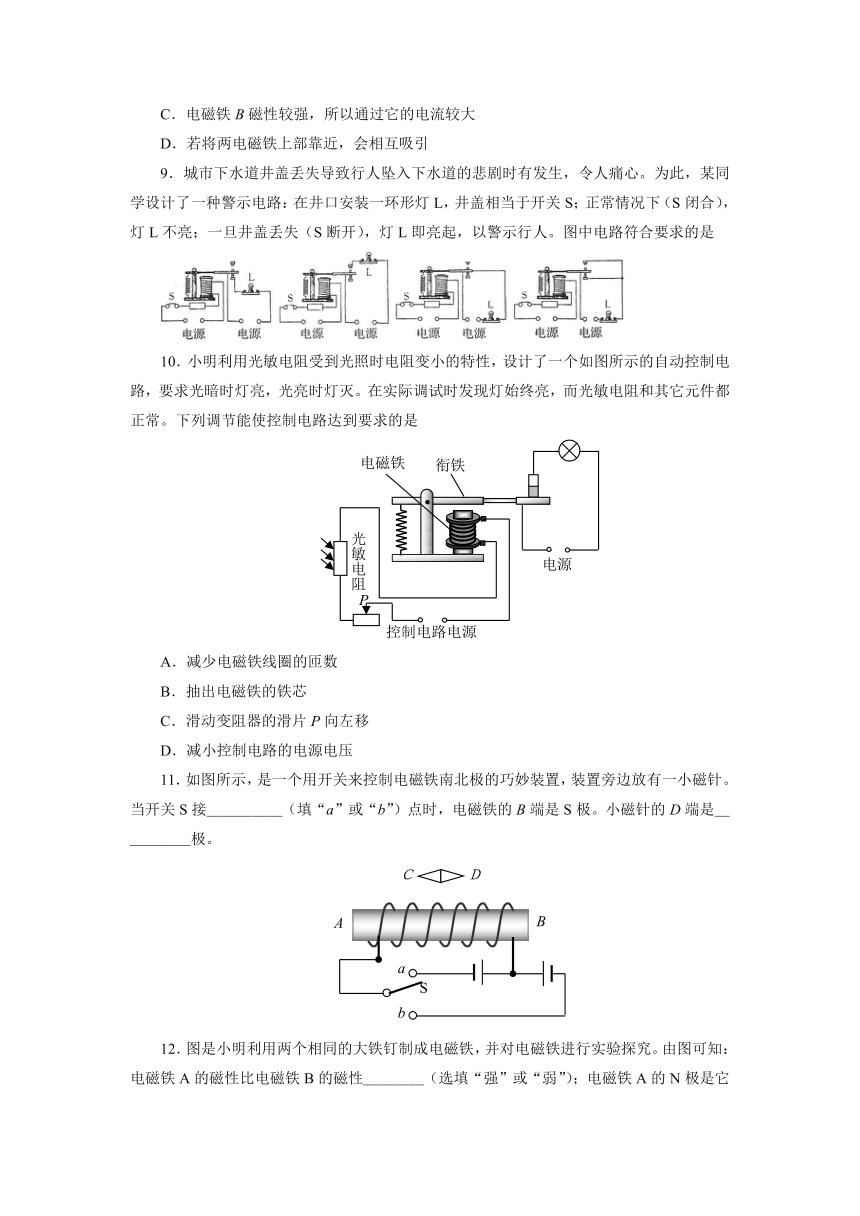

9．城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心。为此，某同学设计了一种警示电路：在井口安装一环形灯L，井盖相当于开关S；正常情况下（S闭合），灯L不亮；一旦井盖丢失（S断开），灯L即亮起，以警示行人。图中电路符合要求的是
10．小明利用光敏电阻受到光照时电阻变小的特性，设计了一个如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭。在实际调试时发现灯始终亮，而光敏电阻和其它元件都正常。下列调节能使控制电路达到要求的是
A．减少电磁铁线圈的匝数
B．抽出电磁铁的铁芯
C．滑动变阻器的滑片P向左移
D．减小控制电路的电源电压
11．如图所示，是一个用开关来控制电磁铁南北极的巧妙装置，装置旁边放有一小磁针。当开关S接＿＿＿＿＿（填“a”或“b”）点时，电磁铁的B端是S极。小磁针的D端是＿＿＿＿＿极。
12．图是小明利用两个相同的大铁钉制成电磁铁，并对电磁铁进行实验探究。由图可知：电磁铁A的磁性比电磁铁B的磁性＿＿＿＿（选填“强”或“弱”）；电磁铁A的N极是它的＿＿＿＿（选填“上”或“下”）端。
13．如图所示，铁片是用细线悬挂着的。闭合开关S，发现通电螺线管把铁片吸住，说明通电螺线管周围有＿＿＿＿；把滑动变阻器的滑片P从a端滑到b端，铁片受到的磁力＿＿＿＿（选填“变大”、“变小”或“不变）。
14．如图所示是一种“闯红灯违规证据模拟器”的工作原理，光控开关接收到红光时会自动闭合，压敏电阻若同时受到车的压力，其阻值变小，电磁铁的磁性因电路中电流的改变而变＿＿（选填“强"或“弱”），当电流变化到一定值时，衔铁与触点＿＿（选填“1”或“2”）接触，电控照相机工作，拍摄违规车辆。
15．如图所示，是演示巨磁电阻（GMR）特性的原理示意图。开关S1、S2闭合时，向左稍微移动滑动变阻器的滑片P，指示灯的亮度明显变亮。
（1）变阻器的滑片P向左移动时，电磁铁周围的磁场＿＿＿＿＿（选填“增强”、“减弱”或“不变”）。
（2）指示灯的亮度明显变亮，表明电路中GMR的阻值显著＿＿＿＿＿（选填“增大”或“减小”）
16．如图所示，闭合开关S，通电线圈有磁性，则通电线圈的右端是＿＿＿＿极．在滑动变阻器的滑片P从a端向b端滑动过程中，通电线圈的磁性＿＿＿＿（选填“逐渐增强”、“逐渐减弱”或“始终不变”）．
17．为避免汽车超速行驶带来的危害，某校科技创新小组设计了如图所示的一个装置来自动限制车速。电路中电源电压为6V，保护电阻R0的阻值是5Ω，Rx是一个阻值随车速增大而减小电阻元件（装置中其它的电阻忽略不计）。开关S闭合后，螺线管A的上端相当于电磁铁的＿＿＿＿极；当车速增大时，电磁铁的磁性会＿＿＿＿；（选填“增强”、“减弱”或“不变”）；当车速达到130km/h时，电路中电流恰好为1A，电磁铁刚好能够吸下衔铁B，使油门C喷油量受到限制而控制车速，此时，Rx的阻值为＿＿＿＿Ω。
18．为探究“影响电磁铁磁性强弱的因素”，小明用电池（电压一定）、滑动变阻器、数量较多的大头针、铁钉以及较长导线为主要器材，进行如图所示的简易实验．
（1）他将导线绕在铁钉上制成简易电磁铁，并巧妙地通过＿＿＿＿＿＿＿＿来显示电磁铁磁性的强弱，下面的实验也用这种方法的是＿＿＿．
A．认识电压时，我们可以用水压来类比；
B．用光线来描述光通过的路径；
C．把敲响的音叉接触水面，看有没有溅起水花，来判断音叉有没有振动；
D．用斜面小车研究阻力对物体运动的影响．
（2）连接好电路，使变阻器连入电路的阻值较大，闭合开关，观察到图甲所示的情景；接着，移动变阻器滑片，使其连入电路的阻值变小，观察到图乙所示的情景．比较图甲和乙，可知＿＿＿图中的电流较小，从而发现，通过电磁铁的电流越＿＿＿＿（选填“大”或“小”）磁性越强．
19．如图所示是一种水位自动报警器的原理图。当水位到达金属块A时，哪个灯亮？请说明它的工作原理（注：一般的水都能导电）。
参考答案
1.
B　2.
D　3.
C　4.C　5.
D　6.
A　7.
A　8.B　
9.B
10.C
11.a
N
12.弱
下
13.磁场
变小
14.强
2
15.增强
减小
16.S
逐渐增强
17.S
增强
1
18.（1）吸取大头针的多少
C
（2）甲
大
19.图中所示的水位自动报警器工作原理：当水位到达A时，由于一般水具有导电性，那么电磁铁所在电路被接通，电磁铁向下吸引衔铁，从而接通红灯所在电路，此时红灯亮，而绿灯不亮。
