2020年人教版九年级上学期同步单元专题大培优：19.2家庭电路中电流过大的原因同步练习(word版 带答案)

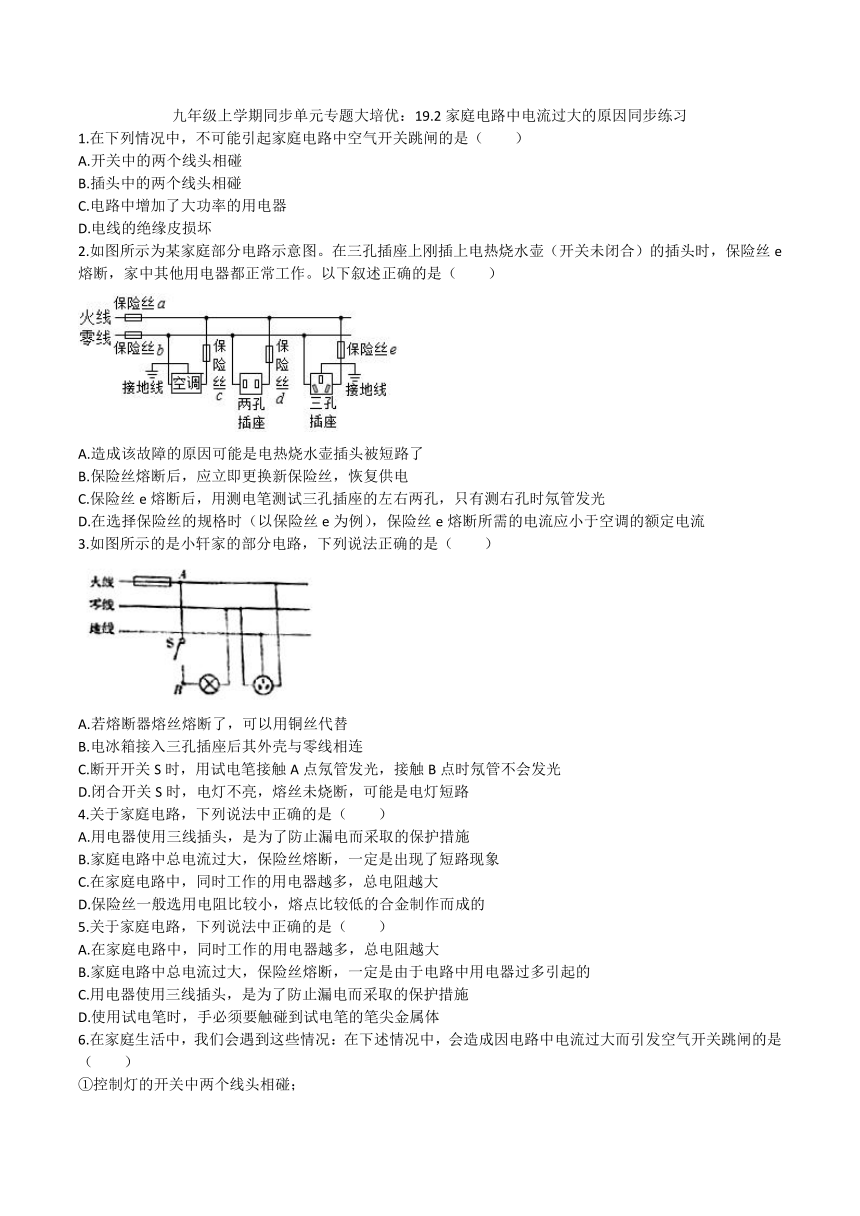

九年级上学期同步单元专题大培优：19.2家庭电路中电流过大的原因同步练习
1.在下列情况中，不可能引起家庭电路中空气开关跳闸的是（　　）
A.开关中的两个线头相碰
B.插头中的两个线头相碰
C.电路中增加了大功率的用电器
D.电线的绝缘皮损坏
2.如图所示为某家庭部分电路示意图。在三孔插座上刚插上电热烧水壶（开关未闭合）的插头时，保险丝e熔断，家中其他用电器都正常工作。以下叙述正确的是（　　）
A.造成该故障的原因可能是电热烧水壶插头被短路了
B.保险丝熔断后，应立即更换新保险丝，恢复供电
C.保险丝e熔断后，用测电笔测试三孔插座的左右两孔，只有测右孔时氖管发光
D.在选择保险丝的规格时（以保险丝e为例），保险丝e熔断所需的电流应小于空调的额定电流
3.如图所示的是小轩家的部分电路，下列说法正确的是（　　）
A.若熔断器熔丝熔断了，可以用铜丝代替
B.电冰箱接入三孔插座后其外壳与零线相连
C.断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光
D.闭合开关S时，电灯不亮，熔丝未烧断，可能是电灯短路
4.关于家庭电路，下列说法中正确的是（　　）
A.用电器使用三线插头，是为了防止漏电而采取的保护措施
B.家庭电路中总电流过大，保险丝熔断，一定是出现了短路现象
C.在家庭电路中，同时工作的用电器越多，总电阻越大
D.保险丝一般选用电阻比较小，熔点比较低的合金制作而成的
5.关于家庭电路，下列说法中正确的是（　　）
A.在家庭电路中，同时工作的用电器越多，总电阻越大
B.家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电器过多引起的
C.用电器使用三线插头，是为了防止漏电而采取的保护措施
D.使用试电笔时，手必须要触碰到试电笔的笔尖金属体

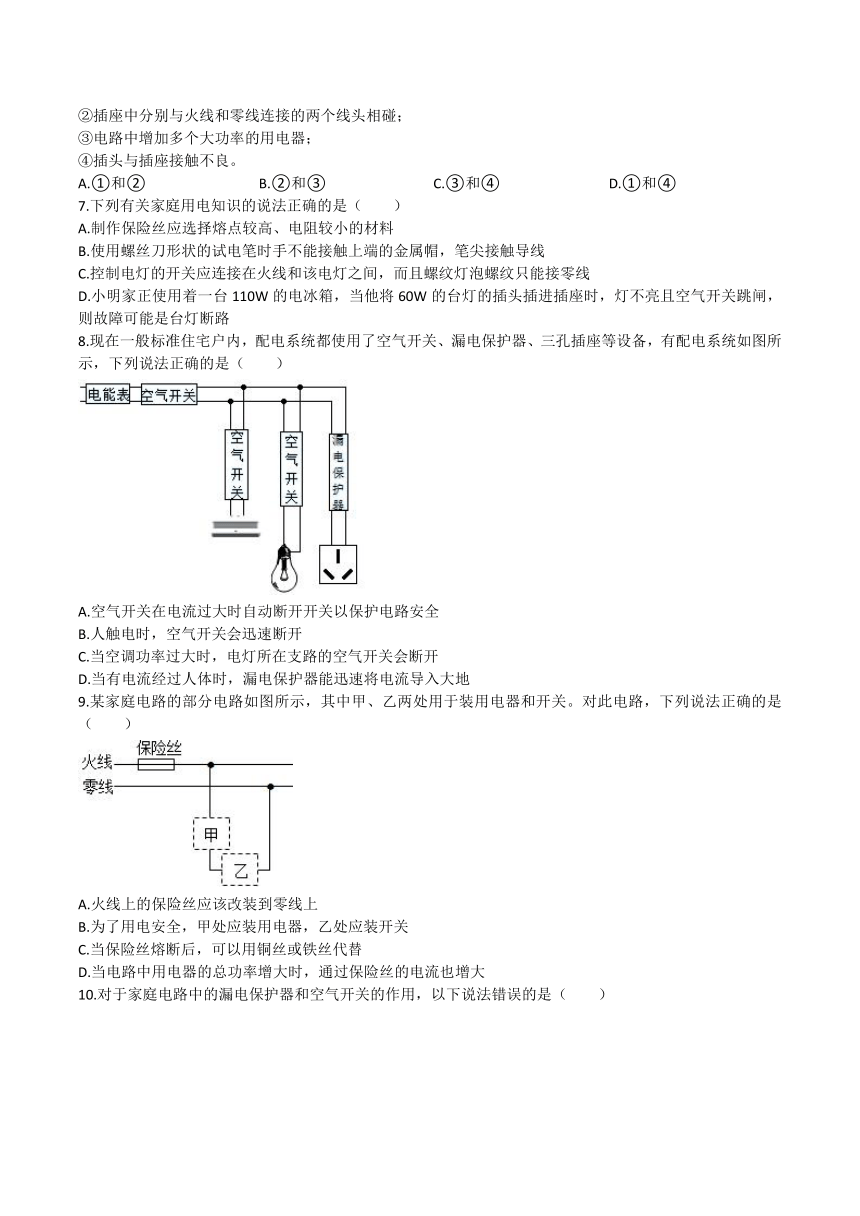

6.在家庭生活中，我们会遇到这些情况：在下述情况中，会造成因电路中电流过大而引发空气开关跳闸的是（　　）
①控制灯的开关中两个线头相碰；
②插座中分别与火线和零线连接的两个线头相碰；
③电路中增加多个大功率的用电器；
④插头与插座接触不良。
A.①和②
B.②和③
C.③和④
D.①和④
7.下列有关家庭用电知识的说法正确的是（　　）
A.制作保险丝应选择熔点较高、电阻较小的材料
B.使用螺丝刀形状的试电笔时手不能接触上端的金属帽，笔尖接触导线
C.控制电灯的开关应连接在火线和该电灯之间，而且螺纹灯泡螺纹只能接零线
D.小明家正使用着一台110W的电冰箱，当他将60W的台灯的插头插进插座时，灯不亮且空气开关跳闸，则故障可能是台灯断路
8.现在一般标准住宅户内，配电系统都使用了空气开关、漏电保护器、三孔插座等设备，有配电系统如图所示，下列说法正确的是（　　）
A.空气开关在电流过大时自动断开开关以保护电路安全
B.人触电时，空气开关会迅速断开
C.当空调功率过大时，电灯所在支路的空气开关会断开
D.当有电流经过人体时，漏电保护器能迅速将电流导入大地
9.某家庭电路的部分电路如图所示，其中甲、乙两处用于装用电器和开关。对此电路，下列说法正确的是（　　）
A.火线上的保险丝应该改装到零线上
B.为了用电安全，甲处应装用电器，乙处应装开关
C.当保险丝熔断后，可以用铜丝或铁丝代替
D.当电路中用电器的总功率增大时，通过保险丝的电流也增大
10.对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是（　　）
A.当电路发生短路时，空气开关会自动切断电路

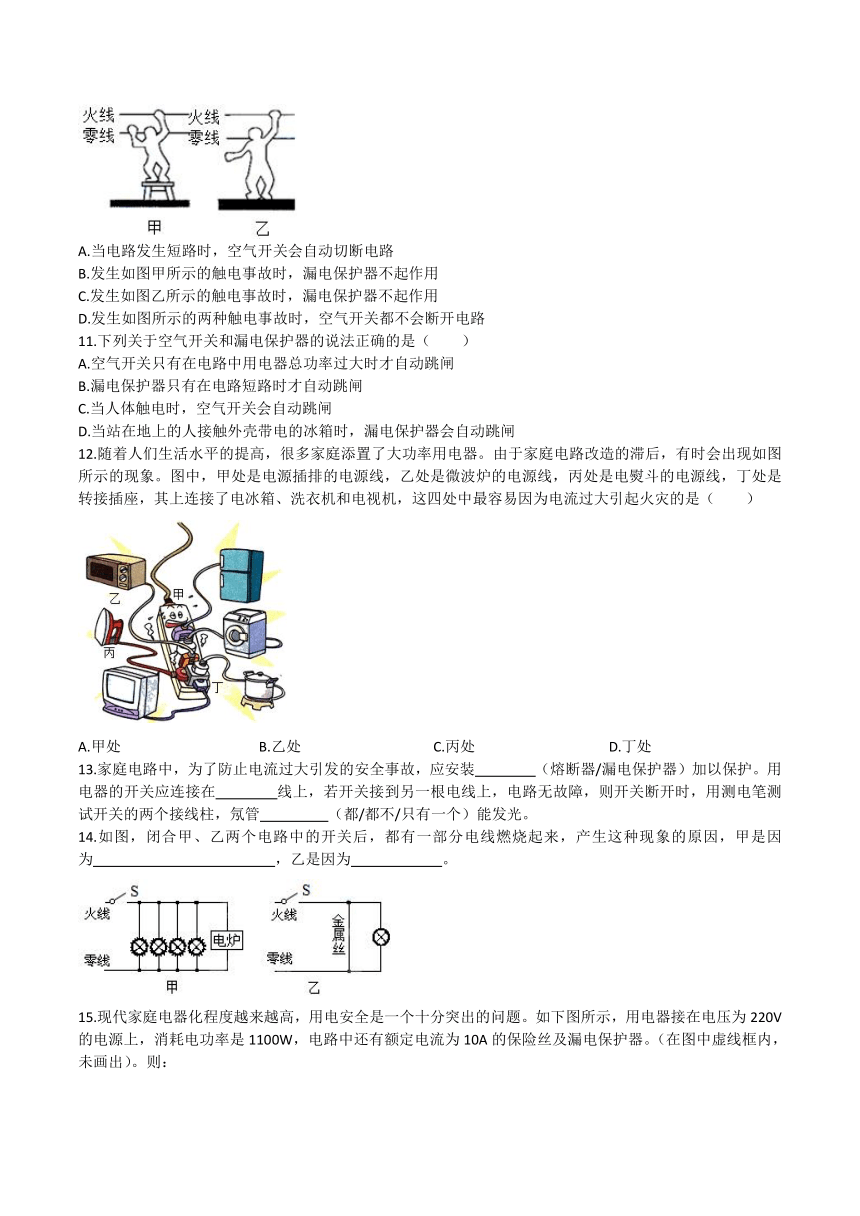

B.发生如图甲所示的触电事故时，漏电保护器不起作用
C.发生如图乙所示的触电事故时，漏电保护器不起作用
D.发生如图所示的两种触电事故时，空气开关都不会断开电路
11.下列关于空气开关和漏电保护器的说法正确的是（　　）
A.空气开关只有在电路中用电器总功率过大时才自动跳闸
B.漏电保护器只有在电路短路时才自动跳闸
C.当人体触电时，空气开关会自动跳闸
D.当站在地上的人接触外壳带电的冰箱时，漏电保护器会自动跳闸
12.随着人们生活水平的提高，很多家庭添置了大功率用电器。由于家庭电路改造的滞后，有时会出现如图所示的现象。图中，甲处是电源插排的电源线，乙处是微波炉的电源线，丙处是电熨斗的电源线，丁处是转接插座，其上连接了电冰箱、洗衣机和电视机，这四处中最容易因为电流过大引起火灾的是（　　）
A.甲处
B.乙处
C.丙处
D.丁处
13.家庭电路中，为了防止电流过大引发的安全事故，应安装
（熔断器/漏电保护器）加以保护。用电器的开关应连接在
线上，若开关接到另一根电线上，电路无故障，则开关断开时，用测电笔测试开关的两个接线柱，氖管
（都/都不/只有一个）能发光。
14.如图，闭合甲、乙两个电路中的开关后，都有一部分电线燃烧起来，产生这种现象的原因，甲是因为
，乙是因为
。

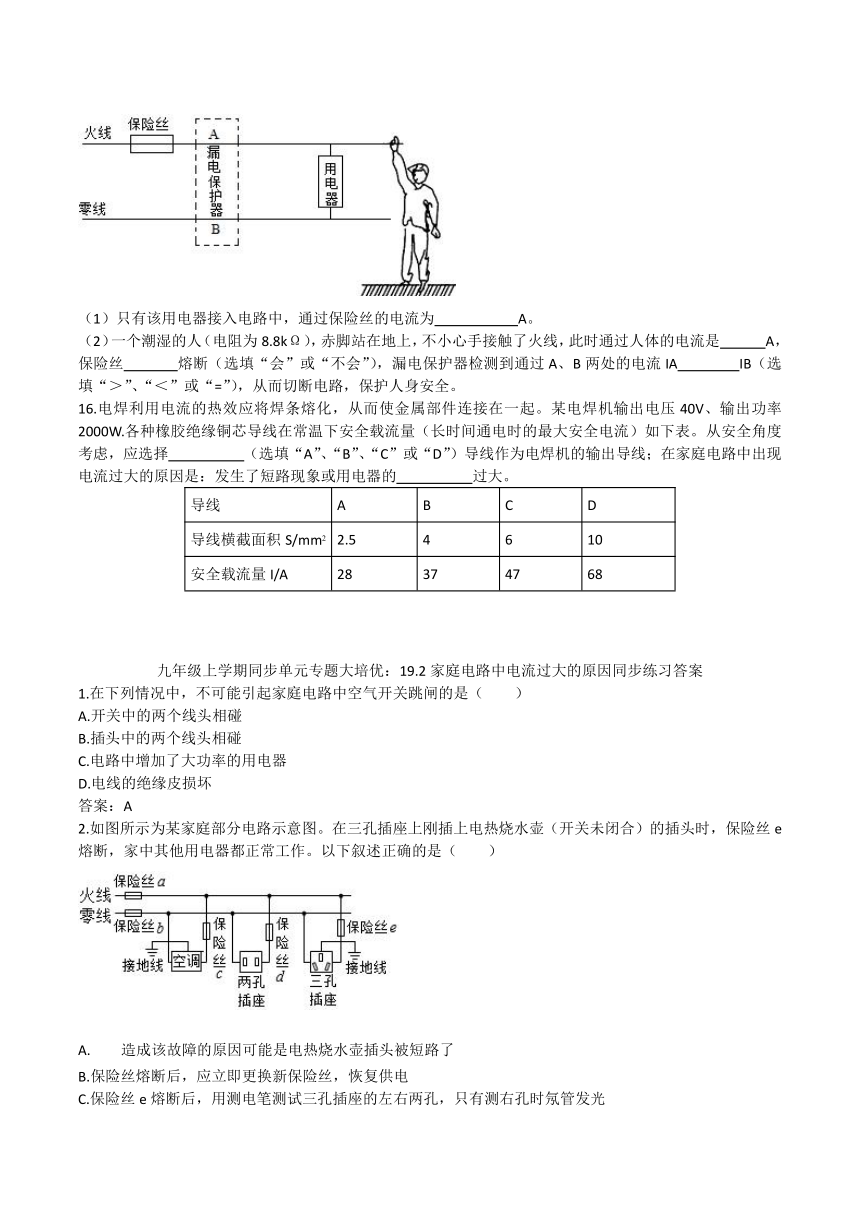

15.现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。如下图所示，用电器接在电压为220V的电源上，消耗电功率是1100W，电路中还有额定电流为10A的保险丝及漏电保护器。（在图中虚线框内，未画出）。则：
（1）只有该用电器接入电路中，通过保险丝的电流为
A。
（2）一个潮湿的人（电阻为8.8kΩ），赤脚站在地上，不小心手接触了火线，此时通过人体的电流是
A，保险丝
熔断（选填“会”或“不会”），漏电保护器检测到通过A、B两处的电流IA
IB（选填“＞”、“＜”或“=”），从而切断电路，保护人身安全。
16.电焊利用电流的热效应将焊条熔化，从而使金属部件连接在一起。某电焊机输出电压40V、输出功率2000W.各种橡胶绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如下表。从安全角度考虑，应选择
（选填“A”、“B”、“C”或“D”）导线作为电焊机的输出导线；在家庭电路中出现电流过大的原因是：发生了短路现象或用电器的
过大。
导线
A
B
C
D
导线横截面积S/mm2
2.5
4
6
10
安全载流量I/A
28
37
47
68
九年级上学期同步单元专题大培优：19.2家庭电路中电流过大的原因同步练习答案
1.在下列情况中，不可能引起家庭电路中空气开关跳闸的是（　　）
A.开关中的两个线头相碰
B.插头中的两个线头相碰
C.电路中增加了大功率的用电器
D.电线的绝缘皮损坏
答案：A
2.如图所示为某家庭部分电路示意图。在三孔插座上刚插上电热烧水壶（开关未闭合）的插头时，保险丝e熔断，家中其他用电器都正常工作。以下叙述正确的是（　　）
A.造成该故障的原因可能是电热烧水壶插头被短路了
B.保险丝熔断后，应立即更换新保险丝，恢复供电
C.保险丝e熔断后，用测电笔测试三孔插座的左右两孔，只有测右孔时氖管发光
D.在选择保险丝的规格时（以保险丝e为例），保险丝e熔断所需的电流应小于空调的额定电流
答案：A
3.如图所示的是小轩家的部分电路，下列说法正确的是（　　）
A.若熔断器熔丝熔断了，可以用铜丝代替
B.电冰箱接入三孔插座后其外壳与零线相连
C.断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光
D.闭合开关S时，电灯不亮，熔丝未烧断，可能是电灯短路
答案：C
4.关于家庭电路，下列说法中正确的是（　　）
A.用电器使用三线插头，是为了防止漏电而采取的保护措施
B.家庭电路中总电流过大，保险丝熔断，一定是出现了短路现象
C.在家庭电路中，同时工作的用电器越多，总电阻越大
D.保险丝一般选用电阻比较小，熔点比较低的合金制作而成的
答案：A
5.关于家庭电路，下列说法中正确的是（　　）
A.在家庭电路中，同时工作的用电器越多，总电阻越大
B.家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电器过多引起的
C.用电器使用三线插头，是为了防止漏电而采取的保护措施
D.使用试电笔时，手必须要触碰到试电笔的笔尖金属体
答案：C
6.在家庭生活中，我们会遇到这些情况：在下述情况中，会造成因电路中电流过大而引发空气开关跳闸的是（　　）
①控制灯的开关中两个线头相碰；
②插座中分别与火线和零线连接的两个线头相碰；
③电路中增加多个大功率的用电器；
④插头与插座接触不良。
A.①和②
B.②和③
C.③和④
D.①和④
答案：B
7.下列有关家庭用电知识的说法正确的是（　　）
A.制作保险丝应选择熔点较高、电阻较小的材料
B.使用螺丝刀形状的试电笔时手不能接触上端的金属帽，笔尖接触导线
C.控制电灯的开关应连接在火线和该电灯之间，而且螺纹灯泡螺纹只能接零线
D.小明家正使用着一台110W的电冰箱，当他将60W的台灯的插头插进插座时，灯不亮且空气开关跳闸，则故障可能是台灯断路
答案：C
8.现在一般标准住宅户内，配电系统都使用了空气开关、漏电保护器、三孔插座等设备，有配电系统如图所示，下列说法正确的是（　　）
A.空气开关在电流过大时自动断开开关以保护电路安全
B.人触电时，空气开关会迅速断开
C.当空调功率过大时，电灯所在支路的空气开关会断开
D.当有电流经过人体时，漏电保护器能迅速将电流导入大地
答案：A
9.某家庭电路的部分电路如图所示，其中甲、乙两处用于装用电器和开关。对此电路，下列说法正确的是（　　）
A.火线上的保险丝应该改装到零线上
B.为了用电安全，甲处应装用电器，乙处应装开关
C.当保险丝熔断后，可以用铜丝或铁丝代替
D.当电路中用电器的总功率增大时，通过保险丝的电流也增大
答案：D
10.对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是（　　）
A.当电路发生短路时，空气开关会自动切断电路
B.发生如图甲所示的触电事故时，漏电保护器不起作用
C.发生如图乙所示的触电事故时，漏电保护器不起作用
D.发生如图所示的两种触电事故时，空气开关都不会断开电路
答案：C
11.下列关于空气开关和漏电保护器的说法正确的是（　　）
A.空气开关只有在电路中用电器总功率过大时才自动跳闸
B.漏电保护器只有在电路短路时才自动跳闸
C.当人体触电时，空气开关会自动跳闸
D.当站在地上的人接触外壳带电的冰箱时，漏电保护器会自动跳闸
答案：D
12.随着人们生活水平的提高，很多家庭添置了大功率用电器。由于家庭电路改造的滞后，有时会出现如图所示的现象。图中，甲处是电源插排的电源线，乙处是微波炉的电源线，丙处是电熨斗的电源线，丁处是转接插座，其上连接了电冰箱、洗衣机和电视机，这四处中最容易因为电流过大引起火灾的是（　　）
A.甲处
B.乙处
C.丙处
D.丁处
答案：A
13.家庭电路中，为了防止电流过大引发的安全事故，应安装
（熔断器/漏电保护器）加以保护。用电器的开关应连接在
线上，若开关接到另一根电线上，电路无故障，则开关断开时，用测电笔测试开关的两个接线柱，氖管
（都/都不/只有一个）能发光。
答案：熔断器；火；只有一个。
14.如图，闭合甲、乙两个电路中的开关后，都有一部分电线燃烧起来，产生这种现象的原因，甲是因为
，乙是因为
。
答案：总功率过大
短路
15.现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。如下图所示，用电器接在电压为220V的电源上，消耗电功率是1100W，电路中还有额定电流为10A的保险丝及漏电保护器。（在图中虚线框内，未画出）。则：
（1）只有该用电器接入电路中，通过保险丝的电流为
A。
（2）一个潮湿的人（电阻为8.8kΩ），赤脚站在地上，不小心手接触了火线，此时通过人体的电流是
A，保险丝
熔断（选填“会”或“不会”），漏电保护器检测到通过A、B两处的电流IA
IB（选填“＞”、“＜”或“=”），从而切断电路，保护人身安全。
答案：5；0.025；不会；＞。
16.电焊利用电流的热效应将焊条熔化，从而使金属部件连接在一起。某电焊机输出电压40V、输出功率2000W.各种橡胶绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如下表。从安全角度考虑，应选择
（选填“A”、“B”、“C”或“D”）导线作为电焊机的输出导线；在家庭电路中出现电流过大的原因是：发生了短路现象或用电器的
过大。
导线
A
B
C
D
导线横截面积S/mm2
2.5
4
6
10
安全载流量I/A
28
37
47
68
答案：D
总功率
