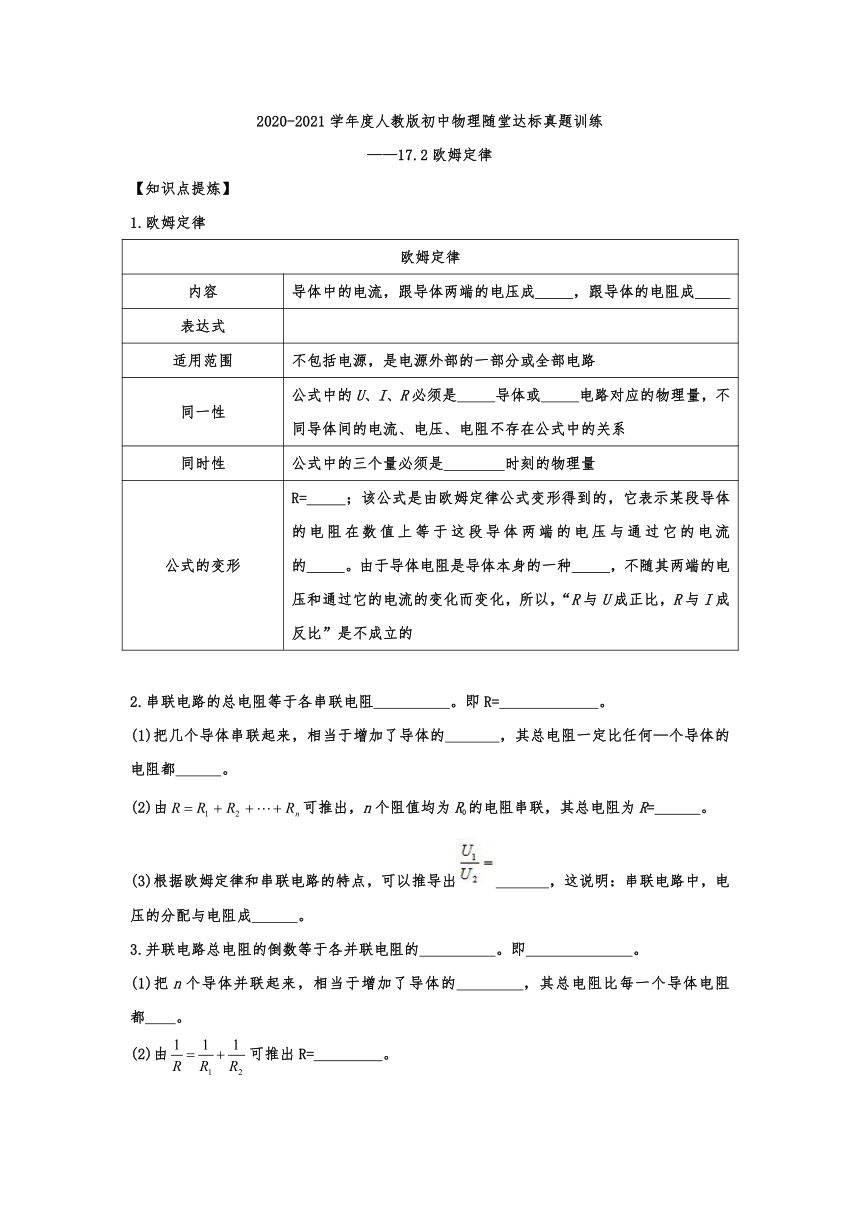

2020-2021学年度人教版初中物理随堂达标真题训练——17.2欧姆定律

2020-2021学年度人教版初中物理随堂达标真题训练
——17.2欧姆定律
【知识点提炼】
1.欧姆定律
欧姆定律
内容
导体中的电流，跟导体两端的电压成
，跟导体的电阻成
表达式
适用范围
不包括电源，是电源外部的一部分或全部电路
同一性
公式中的U、I、R必须是
导体或
电路对应的物理量，不同导体间的电流、电压、电阻不存在公式中的关系
同时性
公式中的三个量必须是
时刻的物理量
公式的变形
R=
；该公式是由欧姆定律公式变形得到的，它表示某段导体的电阻在数值上等于这段导体两端的电压与通过它的电流的
。由于导体电阻是导体本身的一种
，不随其两端的电压和通过它的电流的变化而变化，所以，“R与U成正比，R与I成反比”是不成立的
2.串联电路的总电阻等于各串联电阻
。即R=
。
(1)把几个导体串联起来，相当于增加了导体的
，其总电阻一定比任何—个导体的电阻都
。
(2)由可推出，n个阻值均为R0的电阻串联，其总电阻为R=
。
(3)根据欧姆定律和串联电路的特点，可以推导出
，这说明：串联电路中，电压的分配与电阻成
。
3.并联电路总电阻的倒数等于各并联电阻的
。即
。
(1)把n个导体并联起来，相当于增加了导体的
，其总电阻比每一个导体电阻都
。

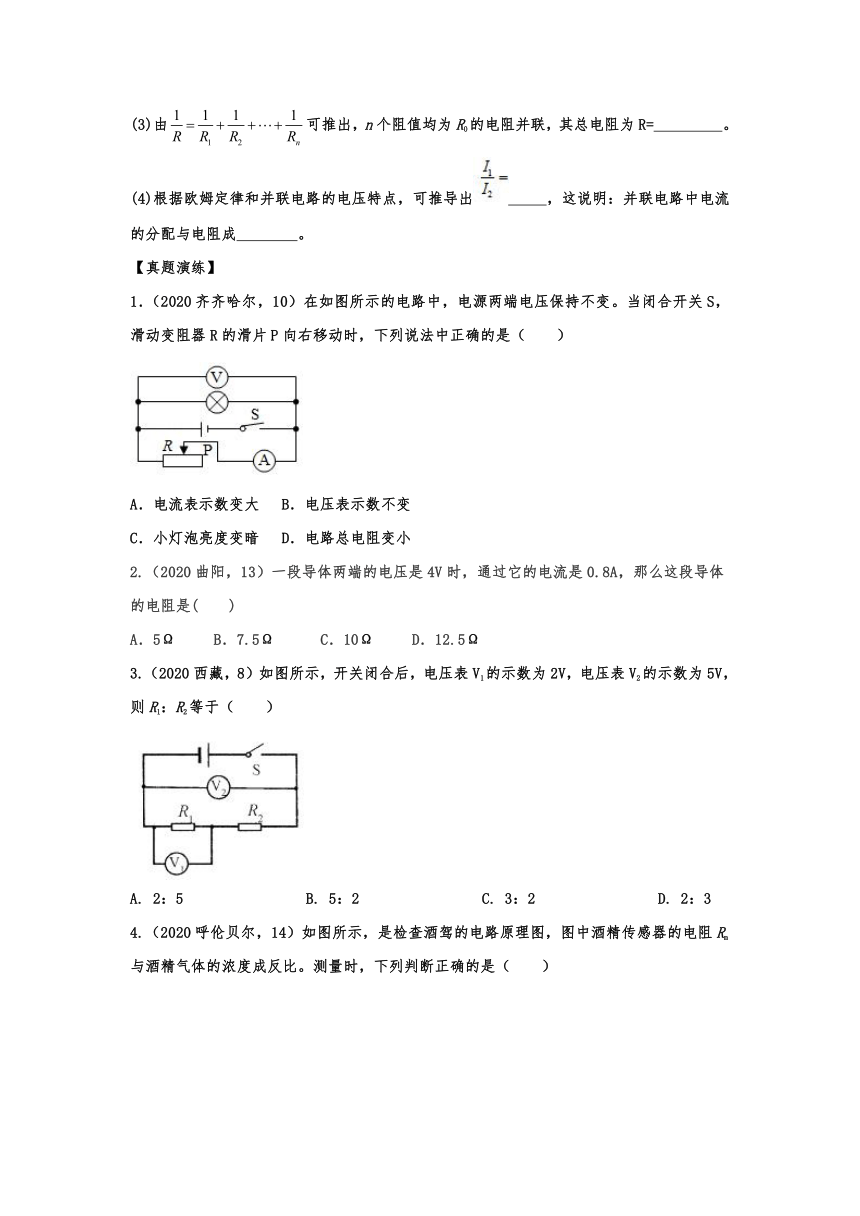

(2)由可推出R=
。
(3)由可推出，n个阻值均为R0的电阻并联，其总电阻为R=
。
(4)根据欧姆定律和并联电路的电压特点，可推导出
，这说明：并联电路中电流的分配与电阻成
。
【真题演练】
1．（2020齐齐哈尔，10）在如图所示的电路中，电源两端电压保持不变。当闭合开关S，滑动变阻器R的滑片P向右移动时，下列说法中正确的是（　　）
A．电流表示数变大
B．电压表示数不变
C．小灯泡亮度变暗
D．电路总电阻变小
2.（2020曲阳，13）一段导体两端的电压是4V时，通过它的电流是0.8A，那么这段导体的电阻是(
)
A．5Ω
B．7.5Ω
C．10Ω
D．12.5Ω
3.（2020西藏，8）如图所示，开关闭合后，电压表V1的示数为2V，电压表V2的示数为5V，则R1：R2等于（　　）
A.
2：5
B.
5：2
C.
3：2
D.
2：3

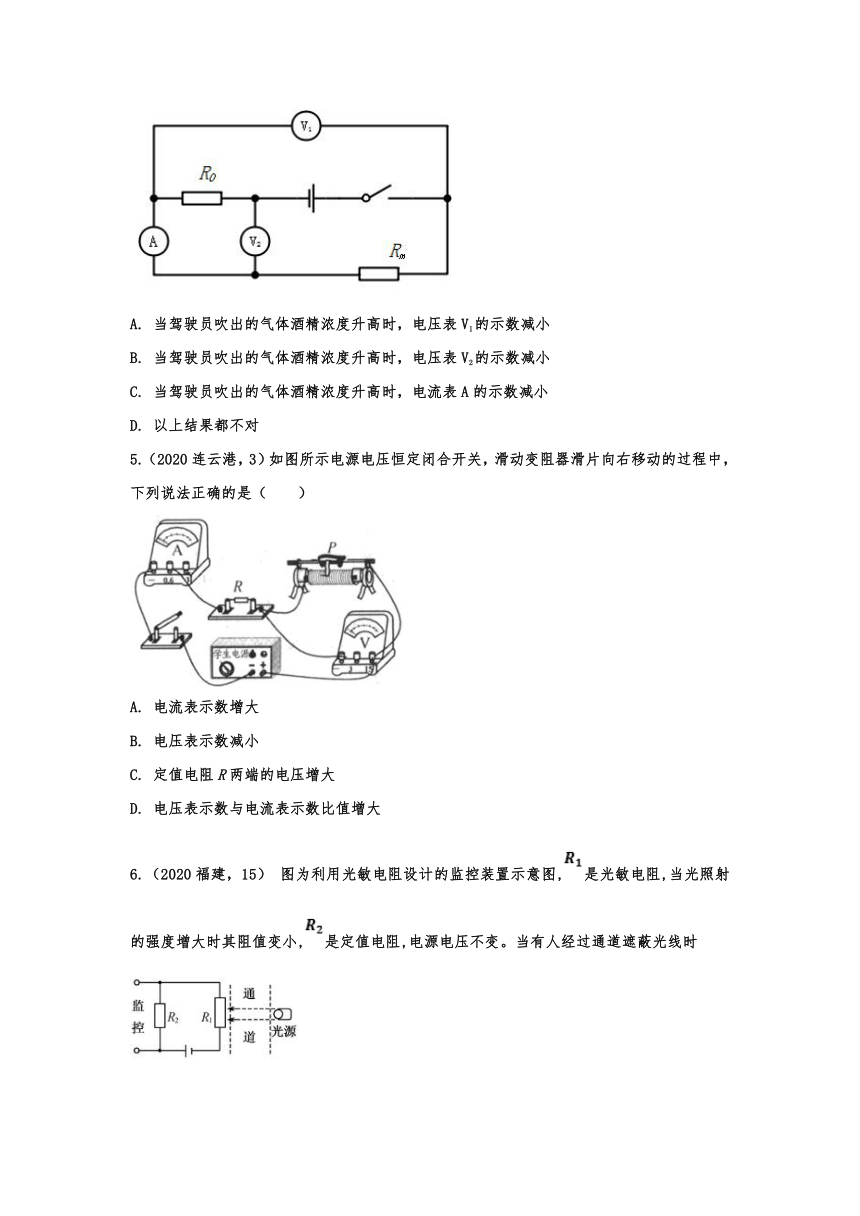

4.（2020呼伦贝尔，14）如图所示，是检查酒驾的电路原理图，图中酒精传感器的电阻Rm与酒精气体的浓度成反比。测量时，下列判断正确的是（　　）
A.
当驾驶员吹出的气体酒精浓度升高时，电压表V1的示数减小
B.
当驾驶员吹出的气体酒精浓度升高时，电压表V2的示数减小
C.
当驾驶员吹出的气体酒精浓度升高时，电流表A的示数减小
D.
以上结果都不对
5.（2020连云港，3）如图所示电源电压恒定闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是（　　）
A.
电流表示数增大
B.
电压表示数减小
C.
定值电阻R两端的电压增大
D.
电压表示数与电流表示数比值增大
6.（2020福建，15）
图为利用光敏电阻设计的监控装置示意图,是光敏电阻,当光照射的强度增大时其阻值变小,是定值电阻,电源电压不变。当有人经过通道遮蔽光线时

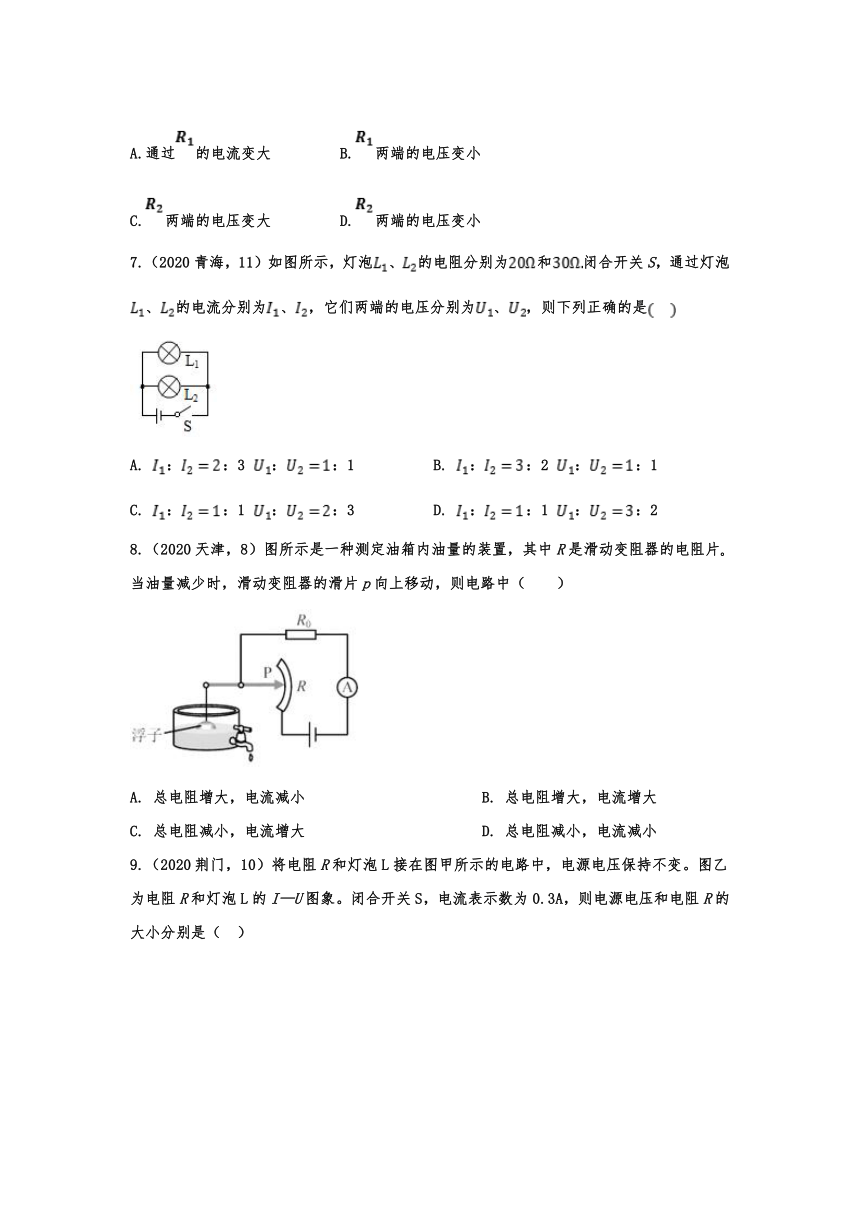

A.通过的电流变大
B.两端的电压变小
C.两端的电压变大
D.两端的电压变小
7.（2020青海，11）如图所示，灯泡、的电阻分别为和闭合开关S，通过灯泡、的电流分别为、，它们两端的电压分别为、，则下列正确的是
A.
：：3??：：1
B.
：：2??：：1
C.
：：1??：：3
D.
：：1??：：2
8.（2020天津，8）图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片?当油量减少时，滑动变阻器的滑片p向上移动，则电路中（　　）
A.
总电阻增大，电流减小
B.
总电阻增大，电流增大
C.
总电阻减小，电流增大
D.
总电阻减小，电流减小

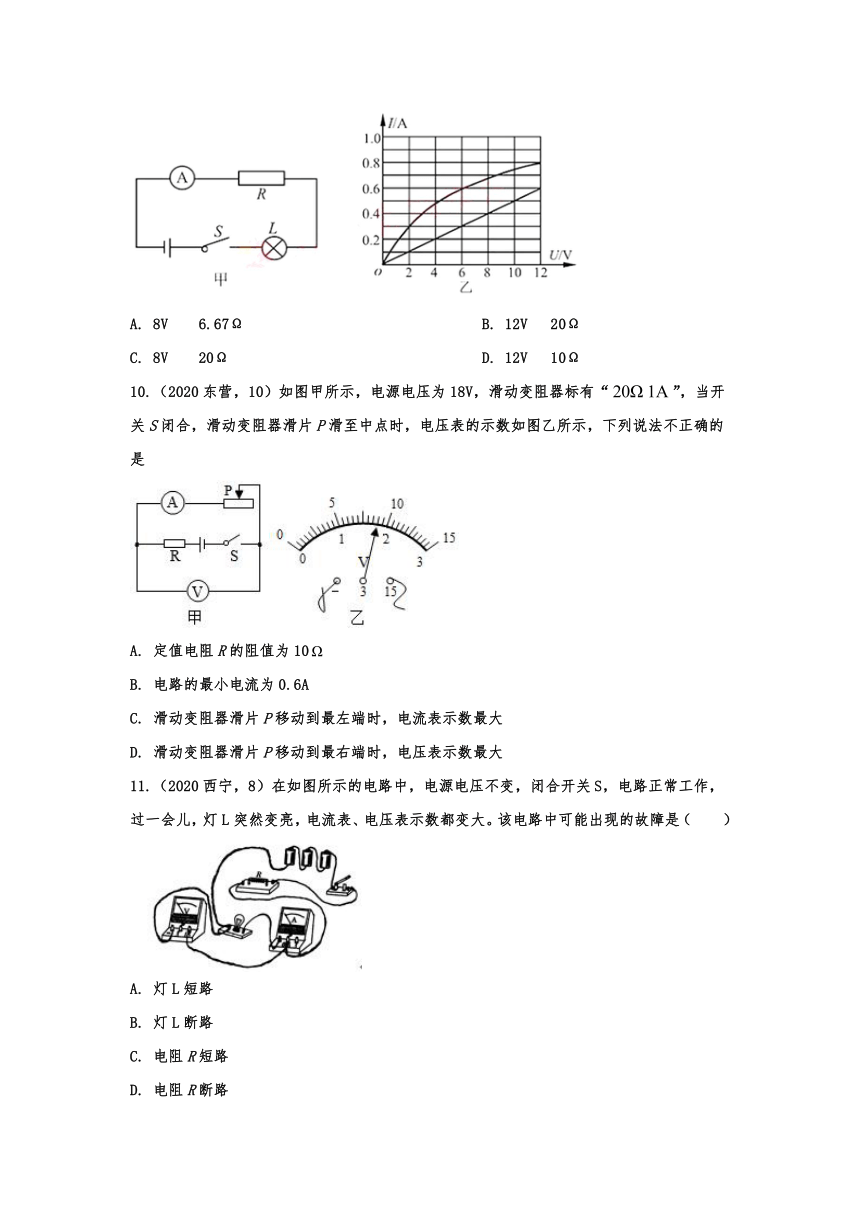

9.（2020荆门，10）将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。图乙为电阻R和灯泡L的I—U图象。闭合开关S，电流表示数为0.3A，则电源电压和电阻R的大小分别是（
）
A.
8V
6.67Ω
B.
12V
20Ω
C.
8V
20Ω
D.
12V
10Ω
10.（2020东营，10）如图甲所示，电源电压为18V，滑动变阻器标有“”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是
A.
定值电阻R的阻值为10
B.
电路的最小电流为0.6A
C.
滑动变阻器滑片P移动到最左端时，电流表示数最大
D.
滑动变阻器滑片P移动到最右端时，电压表示数最大
11.（2020西宁，8）在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。该电路中可能出现的故障是（　　）
A.
灯L短路
B.
灯L断路
C.
电阻R短路
D.
电阻R断路
12.（2020株洲，21）在图甲所示电路中，移动滑片使电阻R2的有效阻值从零逐渐变大，R1上的电压U的倒数与R2的阻值变化的图象如图乙所示，则
A.电压表V1示数变大
B.电压表V1示数不变
C.R1=5Ω
D.R1=10Ω
13．（2020齐齐哈尔，22）如图所示的电路中，电源电压恒定不变，已知R1＝3R2．当S1闭合，S2断开时，电压表示数为3V，电流表示数为0.4A，电阻R1为　
　Ω；当S1断开，S2闭合时，电流表示数为　
　A。
14.（2020临沂，23）当某导体两端的电压为5V时，通过它的电流为0.5A，当该导体两端电压增大到9V时，通过它的电流为　
　A；当该导体两端电压为零时，其电阻为　
　Ω。
15.（2020广安，14）如图甲所示的电路，当开关闭合后，电流表a?b的指针偏转均如图乙所示，则通过L2的电流为______，灯泡L1和L2的电阻之比是______。
16.（2020
阜新，17）将两个阻值比为1∶2的定值电阻R1、R2，串联接在电压为6V的电路中，通过R2的电流是0.2A，则R1和R2两端的电压比为_______，R2的电阻________Ω；若把它们并联接入同一电路，则通过R1和R2的电流比是______。
17.（2020黔东南，22）如图所示电源电压保持不变，R1=R2=R3=20Ω，当S1、S2都断开，?电流表示数是0.3A，求：
（1）电源电压；
（2）S1，S2都闭合时，电流表示数是多少？
2020-2021学年度人教版初中物理随堂达标真题训练
——17.2欧姆定律参考答案
【知识点提炼】
1.欧姆定律
欧姆定律
内容
导体中的电流，跟导体两端的电压成
，跟导体的电阻成
表达式
适用范围
不包括电源，是电源外部的一部分或全部电路
同一性
公式中的U、I、R必须是
导体或
电路对应的物理量，不同导体间的电流、电压、电阻不存在公式中的关系
同时性
公式中的三个量必须是
时刻的物理量
公式的变形
R=
；该公式是由欧姆定律公式变形得到的，它表示某段导体的电阻在数值上等于这段导体两端的电压与通过它的电流的
。由于导体电阻是导体本身的一种
，不随其两端的电压和通过它的电流的变化而变化，所以，“R与U成正比，R与I成反比”是不成立的
【答案】
欧姆定律
内容
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比
表达式
。其中U为电压，单位：V；I为电流，单位：A;R为电阻，单位：Ω
适用范围
不包括电源，是电源外部的一部分或全部电路
同一性
公式中的U、I、R必须是同一导体或同一段电路对应的物理量，不同导体间的电流、电压、电阻不存在公式中的关系
同时性
公式中的三个量必须是同一时刻的物理量
公式的变形
是由欧姆定律公式变形得到的，它表示某段导体的电阻在数
值上等于这段导体两端的电压与通过它的电流的比值。由于导体
电阻是导体本身的一种性质，不随其两端的电压和通过它的电流的
变化而变化，所以，“R与U成正比，R与I成反比”是不成立的
2.串联电路的总电阻等于各串联电阻
。即R=
。
(1)把几个导体串联起来，相当于增加了导体的
，其总电阻一定比任何—个导体的电阻都
。
(2)由可推出，n个阻值均为R0的电阻串联，其总电阻为R=
。
(3)根据欧姆定律和串联电路的特点，可以推导出
，这说明：串联电路中，电压的分配与电阻成
。
【答案】之和；；长度；大；R=nR0；；正比
3.并联电路总电阻的倒数等于各并联电阻的
。即
。
(1)把n个导体并联起来，相当于增加了导体的
，其总电阻比每一个导体电阻都
。
(2)由可推出R=
。
(3)由可推出，n个阻值均为R0的电阻并联，其总电阻为R=
。
(4)根据欧姆定律和并联电路的电压特点，可推导出
，这说明：并联电路中电流的分配与电阻成
。
【答案】倒数之和；；横截面积；小；；；；反比
【真题演练】
1．（2020齐齐哈尔，10）在如图所示的电路中，电源两端电压保持不变。当闭合开关S，滑动变阻器R的滑片P向右移动时，下列说法中正确的是（　　）
A．电流表示数变大
B．电压表示数不变
C．小灯泡亮度变暗
D．电路总电阻变小
【答案】B。
2.（2020曲阳，13）一段导体两端的电压是4V时，通过它的电流是0.8A，那么这段导体的电阻是(
)
A．5Ω
B．7.5Ω
C．10Ω
D．12.5Ω
【答案】A
3.（2020西藏，8）如图所示，开关闭合后，电压表V1的示数为2V，电压表V2的示数为5V，则R1：R2等于（　　）
A.
2：5
B.
5：2
C.
3：2
D.
2：3
【答案】D
4.（2020呼伦贝尔，14）如图所示，是检查酒驾的电路原理图，图中酒精传感器的电阻Rm与酒精气体的浓度成反比。测量时，下列判断正确的是（　　）
A.
当驾驶员吹出的气体酒精浓度升高时，电压表V1的示数减小
B.
当驾驶员吹出的气体酒精浓度升高时，电压表V2的示数减小
C.
当驾驶员吹出的气体酒精浓度升高时，电流表A的示数减小
D.
以上结果都不对
【答案】A
5.（2020连云港，3）如图所示电源电压恒定闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是（　　）
A.
电流表示数增大
B.
电压表示数减小
C.
定值电阻R两端的电压增大
D.
电压表示数与电流表示数比值增大
【答案】D
6.（2020福建，15）
图为利用光敏电阻设计的监控装置示意图,是光敏电阻,当光照射的强度增大时其阻值变小,是定值电阻,电源电压不变。当有人经过通道遮蔽光线时
A.通过的电流变大
B.两端的电压变小
C.两端的电压变大
D.两端的电压变小
【
答
案
】D
7.（2020青海，11）如图所示，灯泡、的电阻分别为和闭合开关S，通过灯泡、的电流分别为、，它们两端的电压分别为、，则下列正确的是
A.
：：3??：：1
B.
：：2??：：1
C.
：：1??：：3
D.
：：1??：：2
【答案】B
8.（2020天津，8）图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片?当油量减少时，滑动变阻器的滑片p向上移动，则电路中（　　）
A.
总电阻增大，电流减小
B.
总电阻增大，电流增大
C.
总电阻减小，电流增大
D.
总电阻减小，电流减小
【答案】A
9.（2020荆门，10）将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。图乙为电阻R和灯泡L的I—U图象。闭合开关S，电流表示数为0.3A，则电源电压和电阻R的大小分别是（
）
A.
8V
6.67Ω
B.
12V
20Ω
C.
8V
20Ω
D.
12V
10Ω
【答案】C
10.（2020东营，10）如图甲所示，电源电压为18V，滑动变阻器标有“”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是
A.
定值电阻R的阻值为10
B.
电路的最小电流为0.6A
C.
滑动变阻器滑片P移动到最左端时，电流表示数最大
D.
滑动变阻器滑片P移动到最右端时，电压表示数最大
【答案】C
11.（2020西宁，8）在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。该电路中可能出现的故障是（　　）
A.
灯L短路
B.
灯L断路
C.
电阻R短路
D.
电阻R断路
【答案】C
12.（2020株洲，21）在图甲所示电路中，移动滑片使电阻R2的有效阻值从零逐渐变大，R1上的电压U的倒数与R2的阻值变化的图象如图乙所示，则
A.电压表V1示数变大
B.电压表V1示数不变
C.R1=5Ω
D.R1=10Ω
【答案】BC
13．（2020齐齐哈尔，22）如图所示的电路中，电源电压恒定不变，已知R1＝3R2．当S1闭合，S2断开时，电压表示数为3V，电流表示数为0.4A，电阻R1为　
　Ω；当S1断开，S2闭合时，电流表示数为　
　A。
【答案】30；0.3。
14.（2020临沂，23）当某导体两端的电压为5V时，通过它的电流为0.5A，当该导体两端电压增大到9V时，通过它的电流为　
　A；当该导体两端电压为零时，其电阻为　
　Ω。
【答案】0.9；10。
15.（2020广安，14）如图甲所示的电路，当开关闭合后，电流表a?b的指针偏转均如图乙所示，则通过L2的电流为______，灯泡L1和L2的电阻之比是______。
【答案】
(1).
1.2A
(2).
4∶1
16.（2020
阜新，17）将两个阻值比为1∶2的定值电阻R1、R2，串联接在电压为6V的电路中，通过R2的电流是0.2A，则R1和R2两端的电压比为_______，R2的电阻________Ω；若把它们并联接入同一电路，则通过R1和R2的电流比是______。
【答案】
(1).
1∶2
(2).
20
(3).
2∶1
17.（2020黔东南，22）如图所示电源电压保持不变，R1=R2=R3=20Ω，当S1、S2都断开，?电流表示数是0.3A，求：
（1）电源电压；
（2）S1，S2都闭合时，电流表示数是多少？
【答案】
（1）电源电压为12V；
（2）S1，S2都闭合时，电流表示数是1.2A。
