北师大版七年级下数学课件——2.4 用尺规作角(共16张PPT)

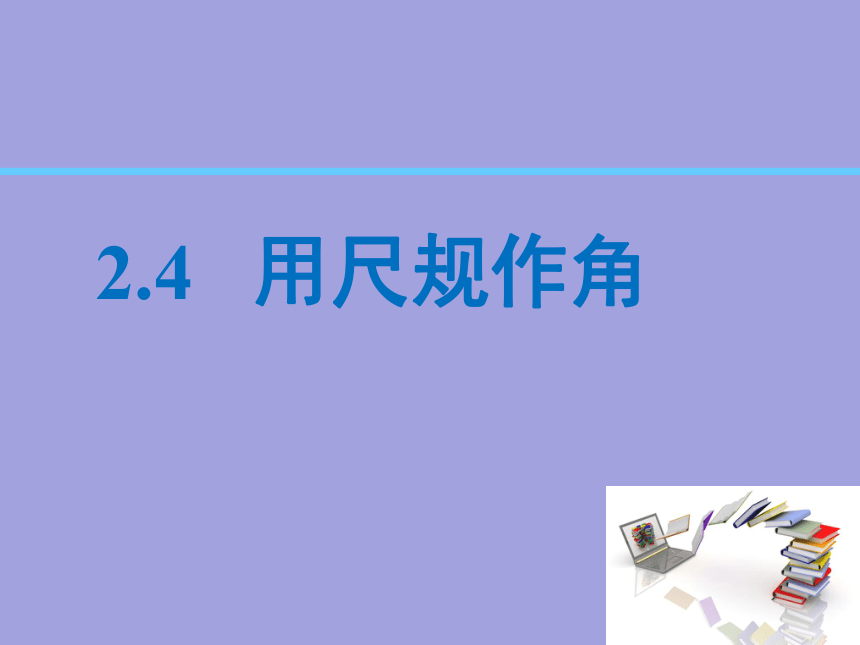

2.4 用尺规作角

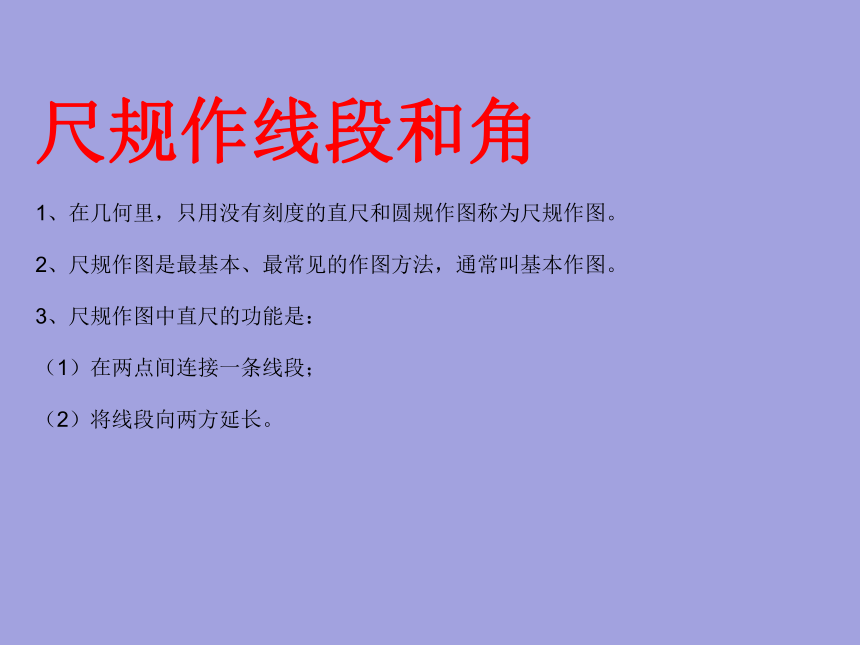

尺规作线段和角
1、在几何里，只用没有刻度的直尺和圆规作图称为尺规作图。
2、尺规作图是最基本、最常见的作图方法，通常叫基本作图。
3、尺规作图中直尺的功能是：
（1）在两点间连接一条线段；
（2）将线段向两方延长。

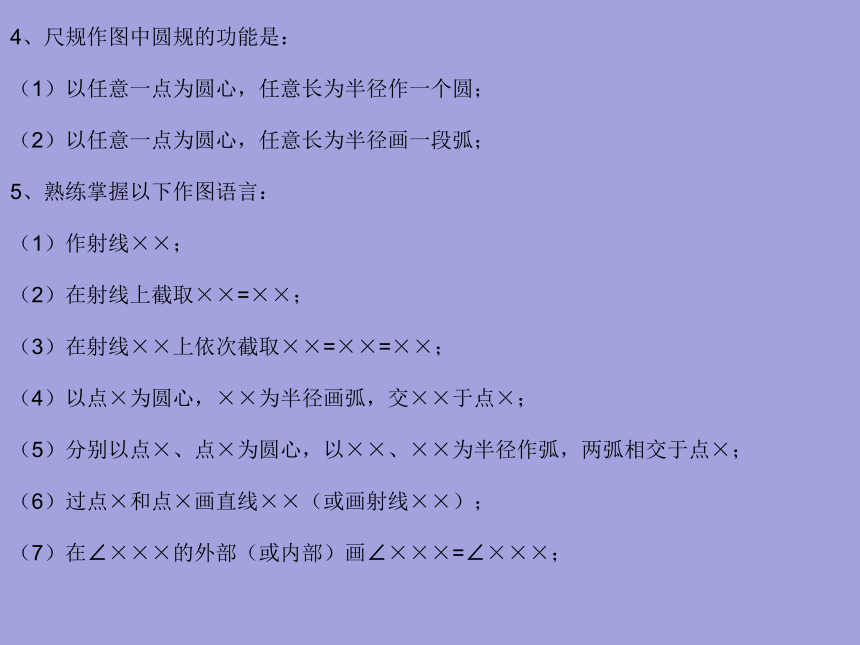

4、尺规作图中圆规的功能是：
（1）以任意一点为圆心，任意长为半径作一个圆；
（2）以任意一点为圆心，任意长为半径画一段弧；
5、熟练掌握以下作图语言：
（1）作射线××；
（2）在射线上截取××=××；
（3）在射线××上依次截取××=××=××；
（4）以点×为圆心，××为半径画弧，交××于点×；
（5）分别以点×、点×为圆心，以××、××为半径作弧，两弧相交于点×；
（6）过点×和点×画直线××（或画射线××）；
（7）在∠×××的外部（或内部）画∠×××=∠×××；

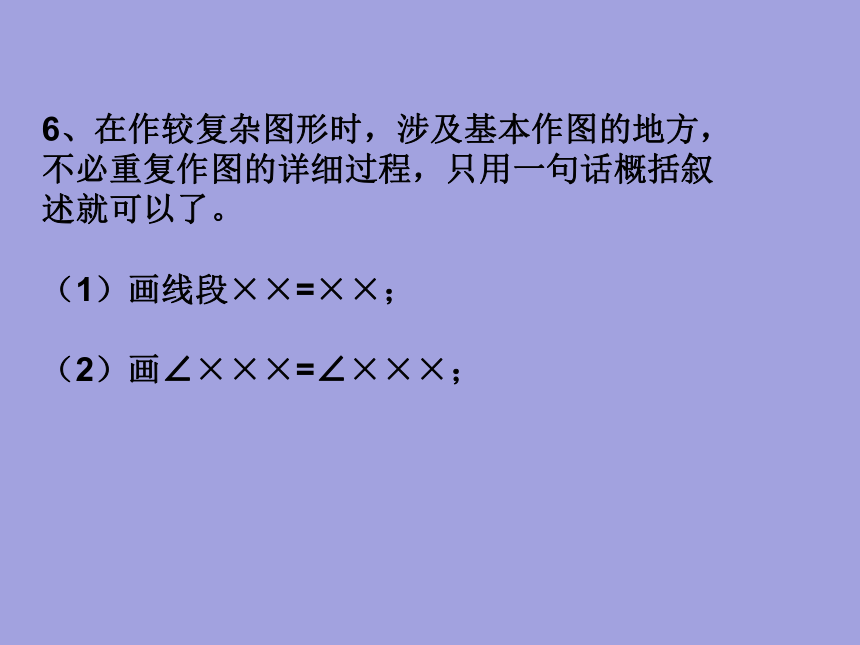

6、在作较复杂图形时，涉及基本作图的地方，不必重复作图的详细过程，只用一句话概括叙述就可以了。
（1）画线段××=××；
（2）画∠×××=∠×××；

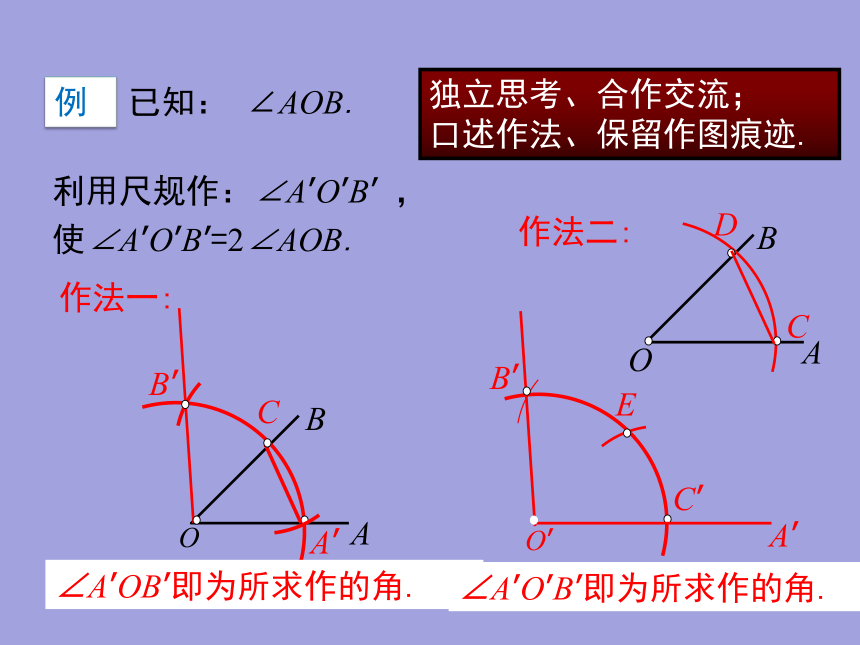

已知： ∠AOB.
利用尺规作：∠A’O’B’ ，
使∠A’O’B’=2∠AOB.
B
O
A
独立思考、合作交流；
口述作法、保留作图痕迹.
作法一:
A’
∠A’OB’即为所求作的角.
B
O
A
作法二:
C
D
C’
E
B’
O’
A’
∠A’O’B’即为所求作的角.
C
B’
例

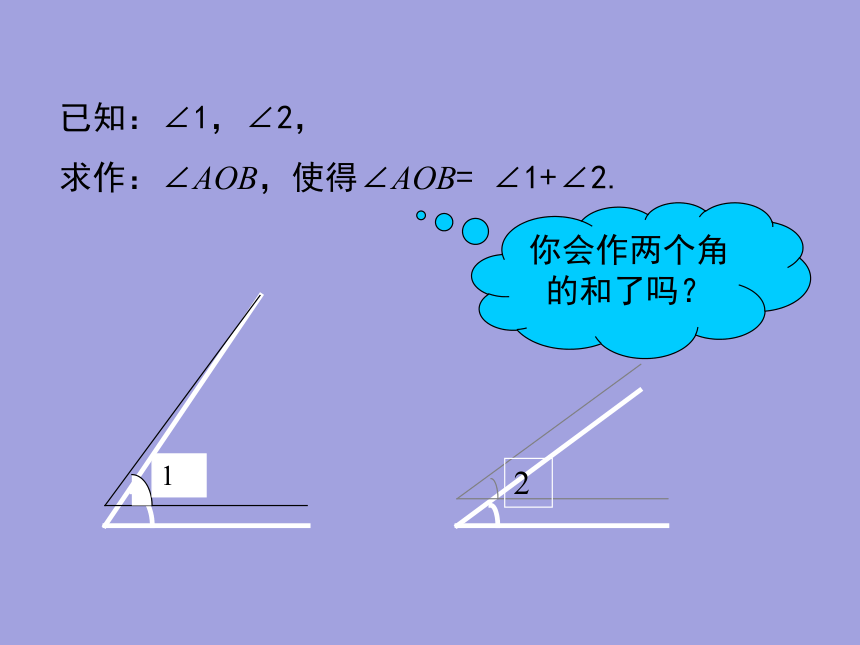

已知：∠1，∠2，
求作：∠AOB，使得∠AOB= ∠1+∠2.
你会作两个角的和了吗？
1
2
已知：∠1，∠2，
求作：∠AOB，使得∠AOB= ∠1-∠2.
你会作两个角的差了吗？
1
2
请用没有刻度的直尺和圆规, 完成本节课开始提出的问题.
A
B
C
E
G
G’
H
D
F
以点C为顶点作∠FCE =∠BAC，则∠FCE的边CF所在的直线即为所求.
过直线外一点P作已知直线l的平行线.
练一练
已知：直线l及l外一点P，
求作：直线l′，使l′过P点且l′∥l.
作法：1.过点P任意作直线a与l
交于Q.
2.以P为顶点，直线a为角的一边，在直线a同旁作
∠2，使∠2=∠1(如图)，则∠2的另一边所在直
线l′即为所求.
1.下列尺规作图的语句错误的是( )
A.作∠AOB，使∠AOB=3∠α
B.以点O为圆心作弧
C.以点A为圆心，线段a的长为半径作弧
D.作∠ABC，使∠ABC=∠α+∠β
【解析】作弧必须有圆心和半径，缺一不可.
B
2.画一个钝角∠AOB，然后以O为顶点，以OA为一
边， 在角的内部画一条射线OC，使∠AOC＝90°，
正确的图形是( )
【解析】由题意可知，∠AOC在∠AOB的内部，且
OA为其公共边，OA与OC的夹角为90°.
D
3.根据图形填空.
(1)连接_____两点.
(2)延长线段______到点______，使BC=______.
(3)在______AM上截取______=______.
(4)以点O为______，以m为______画弧交OA，OB分别
于C，D.
A,B
AB
AB
C
线段
AB
a
圆心
半径
4.如图，已知∠A，∠B，求作一个角，使它等于
∠A－∠B(不用写作法，保留作图痕迹).
【解析】作∠COD=∠A,并在∠COD的内部作∠DOE=∠B，则∠COE就是所求作的角.
作一个角等于已知角可以归纳为“一线三弧”
先画一条射线,再作三次弧.其中前两次弧半径相同,而第三次以原角的两边与弧的交点之间的距离为半径.
