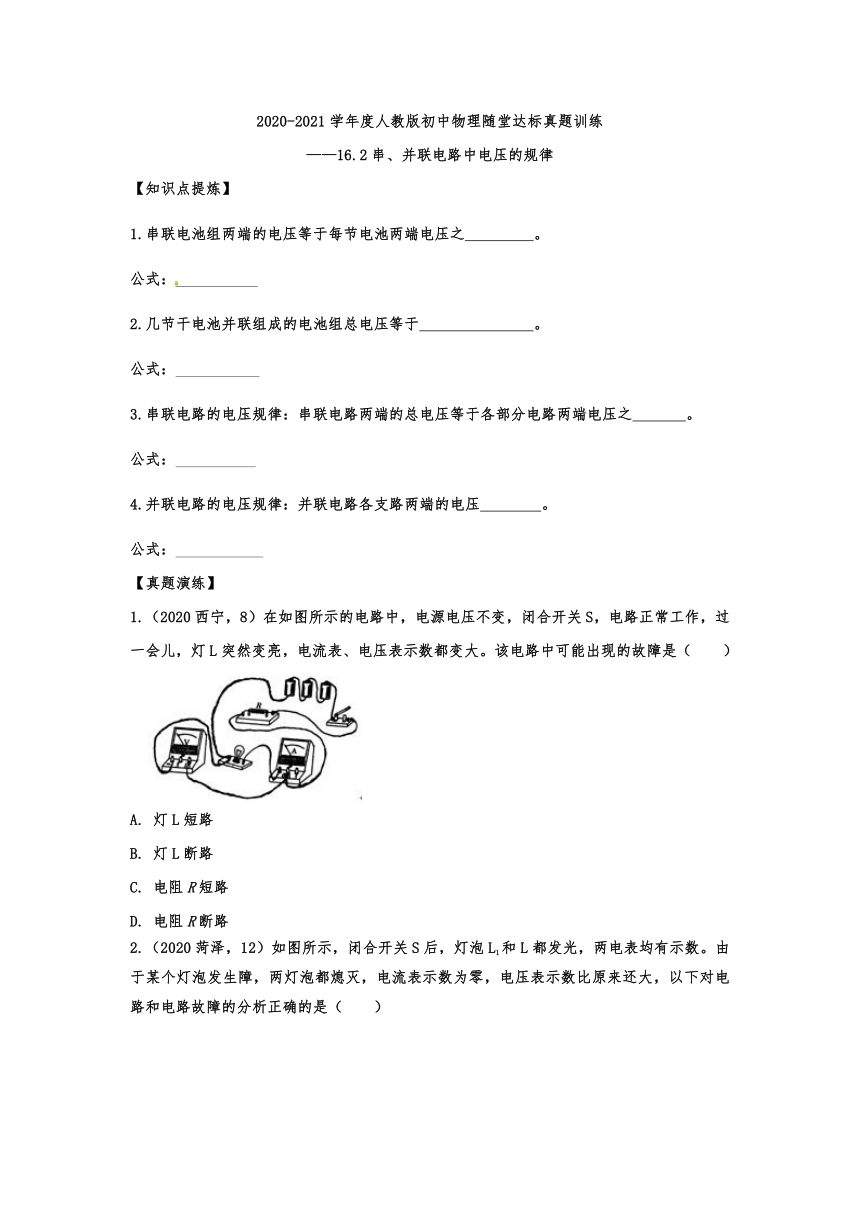

2020-2021学年度人教版初中物理随堂达标真题训练——16.2串、并联电路中电压的规律(word版 带答案)

2020-2021学年度人教版初中物理随堂达标真题训练
——16.2串、并联电路中电压的规律
【知识点提炼】
1.串联电池组两端的电压等于每节电池两端电压之
。
公式：
2.几节干电池并联组成的电池组总电压等于
。
公式：
3.串联电路的电压规律：串联电路两端的总电压等于各部分电路两端电压之
。
公式：
4.并联电路的电压规律：并联电路各支路两端的电压
。
公式：
【真题演练】
1.（2020西宁，8）在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。该电路中可能出现的故障是（　　）
A.
灯L短路
B.
灯L断路
C.
电阻R短路
D.
电阻R断路
2.（2020菏泽，12）如图所示，闭合开关S后，灯泡L1和L都发光，两电表均有示数。由于某个灯泡发生障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还大，以下对电路和电路故障的分析正确的是（　　）
A．灯泡L1和L2发光时，两灯并联
B．电压表测的是灯泡L1的电压
C．灯泡熄灭是由于灯泡L2开路
D．灯泡熄灭是由于灯泡L2短路
3.（2020青海，12）如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。已知电源电压为，、为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为则下列判断中正确的是
A.
灯泡的灯丝断了
B.
开关接触不良
C.
灯泡的灯丝断了
D.
灯泡被短路
4.（2020潍坊，9）如图所示电路中，电源电压为3V，灯泡L1、L2规格相同。闭合开关S，两灯均不亮。保持S闭合，用电压表测得a、b间电压为0V，c、d间电压为3V，下列判断正确的是（　　）
A.
b、c间导线断路
B.
灯泡L1断路
C.
灯泡L2断路
D.
灯泡L1、L2均断路
5.（2020襄阳，9）在下图所示的电路中，闭合电键S，两个灯泡均不亮，电流表无示数，两个电压表的示数相等且等于电源电压，则电路故障可能是（　　）
A.
L1断路
B.
L2断路
C.
L1短路
D.
L2短路。
6.（2020泰安，8）如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。则电路故障是
A．灯L1短路
B．灯L2短路
C．灯L1断路
D．灯L2断路
7.（2020凉山，10）如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是（　　）
A．一定是灯泡L1断路
B．一定是灯泡L2断路
C．可能是灯泡L1短路
D．可能是灯泡L2短路
8.（2019随州，8）如图所示电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2（五块电表的读数均不为零），那么下列关系式正确的是（　　）
A．U2＝U1═U3
I1＝I2
B．U2＝U1+U3
I1＝I2
C．U3＝U1+U2
I1＝I2
D．U3＝U1+U2
I1＞I2

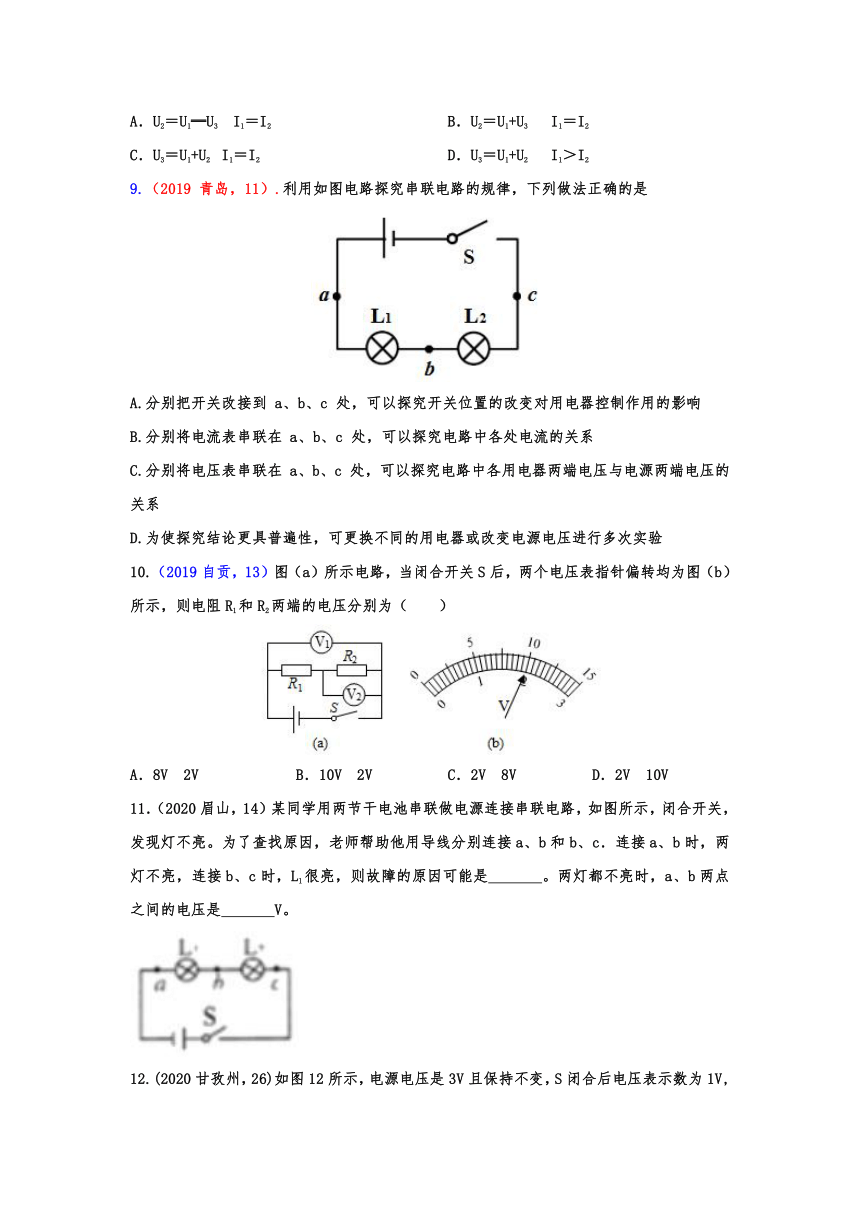

9.（2019
青岛，11）.利用如图电路探究串联电路的规律，下列做法正确的是
A.分别把开关改接到
a、b、c
处，可以探究开关位置的改变对用电器控制作用的影响
B.分别将电流表串联在
a、b、c
处，可以探究电路中各处电流的关系
C.分别将电压表串联在
a、b、c
处，可以探究电路中各用电器两端电压与电源两端电压的关系
D.为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验
10.（2019自贡，13）图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（　　）
A．8V
2V
B．10V
2V
C．2V
8V
D．2V
10V
11．（2020眉山，14）某同学用两节干电池串联做电源连接串联电路，如图所示，闭合开关，发现灯不亮。为了查找原因，老师帮助他用导线分别连接a、b和b、c．连接a、b时，两灯不亮，连接b、c时，L1很亮，则故障的原因可能是　
　。两灯都不亮时，a、b两点之间的电压是　
　V。

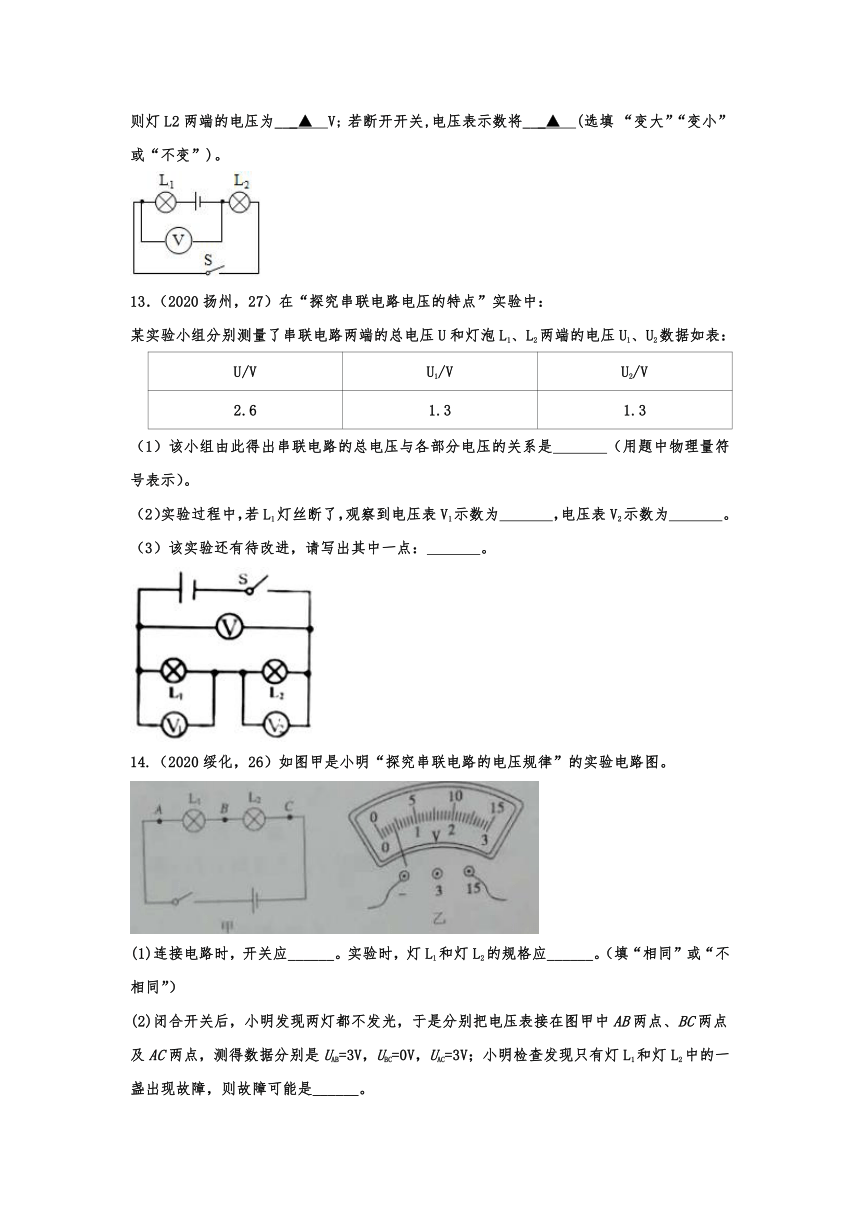

12.(2020甘孜州，26)如图12所示，电源电压是3V且保持不变，S闭合后电压表示数为1V,则灯L2两端的电压为___▲
V;?若断开开关,电压表示数将___▲
(选填?“变大”“变小”或“不变”)。
13．（2020扬州，27）在“探究串联电路电压的特点”实验中：
某实验小组分别测量了串联电路两端的总电压U和灯泡L1、L2两端的电压U1、U2数据如表：
U/V
U1/V
U2/V
2.6
1.3
1.3
（1）该小组由此得出串联电路的总电压与各部分电压的关系是　
　（用题中物理量符号表示）。
（2）实验过程中，若L1灯丝断了，观察到电压表V1示数为　
　，电压表V2示数为　
　。
（3）该实验还有待改进，请写出其中一点：　
　。
14.（2020绥化，26）如图甲是小明“探究串联电路的电压规律”的实验电路图。
(1)连接电路时，开关应______。实验时，灯L1和灯L2的规格应______。（填“相同”或“不相同”）
(2)闭合开关后，小明发现两灯都不发光，于是分别把电压表接在图甲中AB两点、BC两点及AC两点，测得数据分别是UAB=3V，UBC=0V，UAC=3V；小明检查发现只有灯L1和灯L2中的一盏出现故障，则故障可能是______。
(3)处理好故障后，小明把电压表接在AB之间重新测量，电压表示数如图乙所示，电压表的分度值是______V；为了使实验结果更准确，接下来小明应该：断开开关______。
(4)正确实验后，小明分析多组数据得出结论______。（请使用文字叙述）
2020-2021学年度人教版初中物理随堂达标真题训练
——16.2串、并联电路中电压的规律参考答案
【知识点提炼】
1.串联电池组两端的电压等于每节电池两端电压之
。
公式：
【答案】和；U＝U1+U2
2.几节干电池并联组成的电池组总电压等于
。
公式：
【答案】每节干电池的电压；U＝U1=U2
3.串联电路的电压规律：串联电路两端的总电压等于各部分电路两端电压之
。
公式：
【答案】和；U＝U1+U2
4.并联电路的电压规律：并联电路各支路两端的电压
。
公式：
【答案】相等；U＝U1=U2
【真题演练】
1.（2020西宁，8）在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。该电路中可能出现的故障是（　　）
A.
灯L短路
B.
灯L断路
C.
电阻R短路
D.
电阻R断路
【答案】C
2.（2020菏泽，12）如图所示，闭合开关S后，灯泡L1和L都发光，两电表均有示数。由于某个灯泡发生障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还大，以下对电路和电路故障的分析正确的是（　　）
A．灯泡L1和L2发光时，两灯并联
B．电压表测的是灯泡L1的电压
C．灯泡熄灭是由于灯泡L2开路
D．灯泡熄灭是由于灯泡L2短路
【答案】C。
3.（2020青海，12）如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。已知电源电压为，、为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为则下列判断中正确的是
A.
灯泡的灯丝断了
B.
开关接触不良
C.
灯泡的灯丝断了
D.
灯泡被短路
【答案】C
4.（2020潍坊，9）如图所示电路中，电源电压为3V，灯泡L1、L2规格相同。闭合开关S，两灯均不亮。保持S闭合，用电压表测得a、b间电压为0V，c、d间电压为3V，下列判断正确的是（　　）
A.
b、c间导线断路
B.
灯泡L1断路
C.
灯泡L2断路
D.
灯泡L1、L2均断路
【答案】C
5.（2020襄阳，9）在下图所示的电路中，闭合电键S，两个灯泡均不亮，电流表无示数，两个电压表的示数相等且等于电源电压，则电路故障可能是（　　）
A.
L1断路
B.
L2断路
C.
L1短路
D.
L2短路。
【答案】A
6.（2020泰安，8）如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。则电路故障是
A．灯L1短路
B．灯L2短路
C．灯L1断路
D．灯L2断路
【答案】C
7.（2020凉山，10）如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是（　　）
A．一定是灯泡L1断路
B．一定是灯泡L2断路
C．可能是灯泡L1短路
D．可能是灯泡L2短路
【答案】D。
8.（2019随州，8）如图所示电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2（五块电表的读数均不为零），那么下列关系式正确的是（　　）
A．U2＝U1═U3
I1＝I2
B．U2＝U1+U3
I1＝I2
C．U3＝U1+U2
I1＝I2
D．U3＝U1+U2
I1＞I2
【答案】B。
9.（2019
青岛，11）.利用如图电路探究串联电路的规律，下列做法正确的是
A.分别把开关改接到
a、b、c
处，可以探究开关位置的改变对用电器控制作用的影响
B.分别将电流表串联在
a、b、c
处，可以探究电路中各处电流的关系
C.分别将电压表串联在
a、b、c
处，可以探究电路中各用电器两端电压与电源两端电压的关系
D.为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验
【答案】ABD
10.（2019自贡，13）图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（　　）
A．8V
2V
B．10V
2V
C．2V
8V
D．2V
10V
【答案】A。
11．（2020眉山，14）某同学用两节干电池串联做电源连接串联电路，如图所示，闭合开关，发现灯不亮。为了查找原因，老师帮助他用导线分别连接a、b和b、c．连接a、b时，两灯不亮，连接b、c时，L1很亮，则故障的原因可能是　
　。两灯都不亮时，a、b两点之间的电压是　
　V。
【答案】L2断路；0。
12.(2020甘孜州，26)如图12所示，电源电压是3V且保持不变，S闭合后电压表示数为1V,则灯L2两端的电压为___▲
V;?若断开开关,电压表示数将___▲
(选填?“变大”“变小”或“不变”)。
【答案】1
变大
13．（2020扬州，27）在“探究串联电路电压的特点”实验中：
某实验小组分别测量了串联电路两端的总电压U和灯泡L1、L2两端的电压U1、U2数据如表：
U/V
U1/V
U2/V
2.6
1.3
1.3
（1）该小组由此得出串联电路的总电压与各部分电压的关系是　
　（用题中物理量符号表示）。
（2）实验过程中，若L1灯丝断了，观察到电压表V1示数为　
　，电压表V2示数为　
　。
（3）该实验还有待改进，请写出其中一点：　
　。
【答案】（1）U1+U2＝U；（2）2.6V；0V；（3）换不同规格的小灯泡再进行多次实验。
14.（2020绥化，26）如图甲是小明“探究串联电路的电压规律”的实验电路图。
(1)连接电路时，开关应______。实验时，灯L1和灯L2的规格应______。（填“相同”或“不相同”）
(2)闭合开关后，小明发现两灯都不发光，于是分别把电压表接在图甲中AB两点、BC两点及AC两点，测得数据分别是UAB=3V，UBC=0V，UAC=3V；小明检查发现只有灯L1和灯L2中的一盏出现故障，则故障可能是______。
(3)处理好故障后，小明把电压表接在AB之间重新测量，电压表示数如图乙所示，电压表的分度值是______V；为了使实验结果更准确，接下来小明应该：断开开关______。
(4)正确实验后，小明分析多组数据得出结论______。（请使用文字叙述）
【答案】
(1).
断开
(2).
不相同
(3).
L1断路或L1开路或L1接触不良
(4).
0.5
(5).
电压表改接0~3V量程或电压表改接小量程
(6).
由实验数据可知，串联电路中，电源两端电压等于各用电器两端电压之和。
