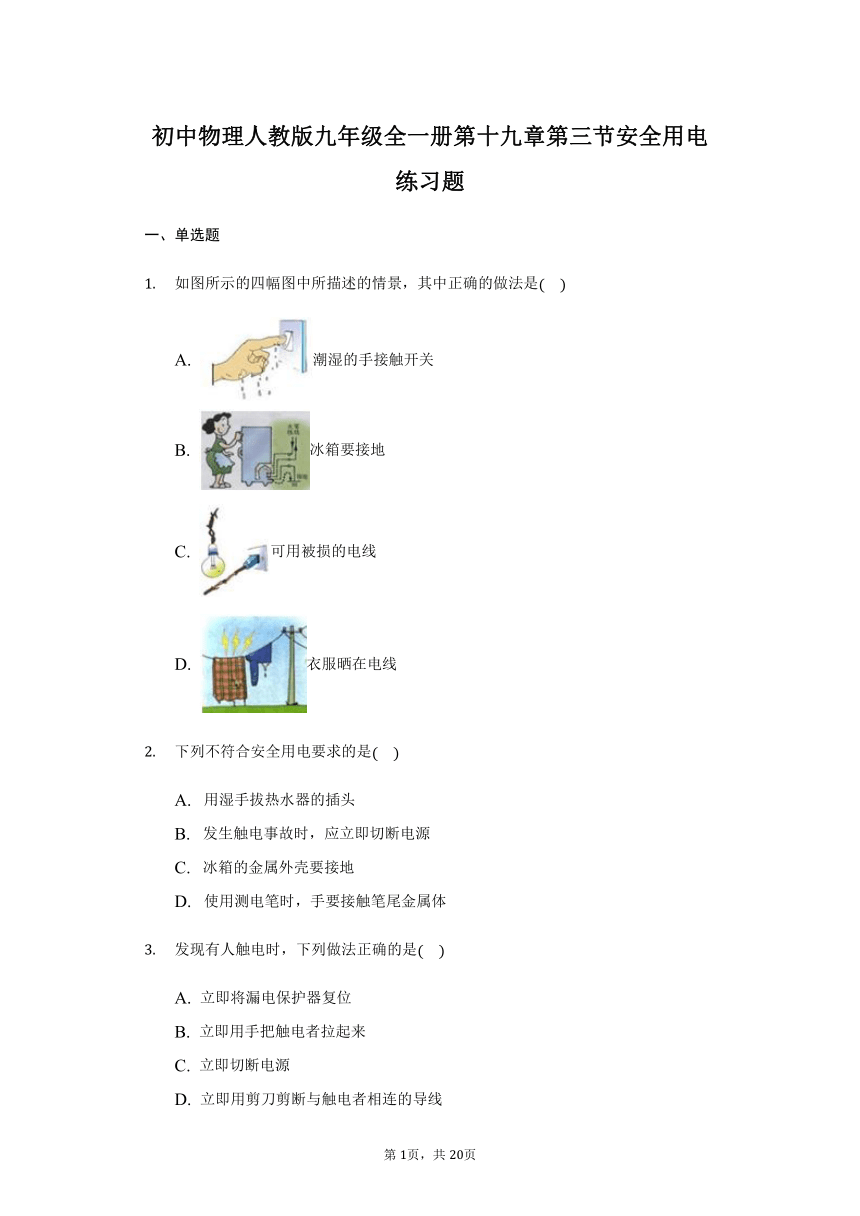

初中物理人教版九年级全一册第十九章第三节安全用电练习题
一、单选题
如图所示的四幅图中所描述的情景,其中正确的做法是
A.
潮湿的手接触开关
B.
冰箱要接地
C.
可用被损的电线
D.
衣服晒在电线
下列不符合安全用电要求的是
A.
?用湿手拔热水器的插头
B.
?发生触电事故时,应立即切断电源
C.
?冰箱的金属外壳要接地
D.
?使用测电笔时,手要接触笔尾金属体
发现有人触电时,下列做法正确的是
A.
立即将漏电保护器复位
B.
立即用手把触电者拉起来
C.
立即切断电源
D.
立即用剪刀剪断与触电者相连的导线

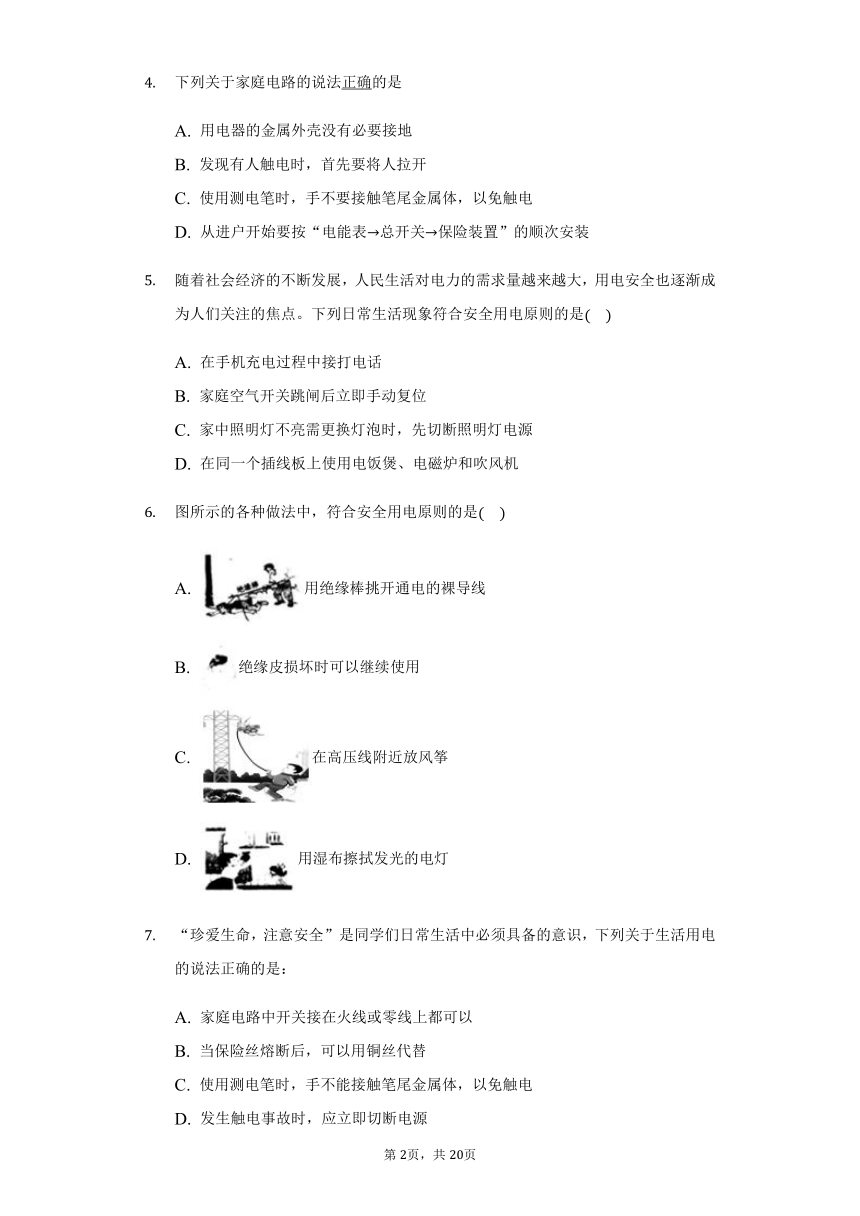

下列关于家庭电路的说法正确的是
A.
用电器的金属外壳没有必要接地
B.
发现有人触电时,首先要将人拉开
C.
使用测电笔时,手不要接触笔尾金属体,以免触电
D.
从进户开始要按“电能表总开关保险装置”的顺次安装
随着社会经济的不断发展,人民生活对电力的需求量越来越大,用电安全也逐渐成为人们关注的焦点。下列日常生活现象符合安全用电原则的是
A.
在手机充电过程中接打电话
B.
家庭空气开关跳闸后立即手动复位
C.
家中照明灯不亮需更换灯泡时,先切断照明灯电源
D.
在同一个插线板上使用电饭煲、电磁炉和吹风机
图所示的各种做法中,符合安全用电原则的是
A.
用绝缘棒挑开通电的裸导线
B.
绝缘皮损坏时可以继续使用
C.
在高压线附近放风筝
D.
用湿布擦拭发光的电灯
“珍爱生命,注意安全”是同学们日常生活中必须具备的意识,下列关于生活用电的说法正确的是:
A.
家庭电路中开关接在火线或零线上都可以
B.
当保险丝熔断后,可以用铜丝代替
C.
使用测电笔时,手不能接触笔尾金属体,以免触电
D.
发生触电事故时,应立即切断电源

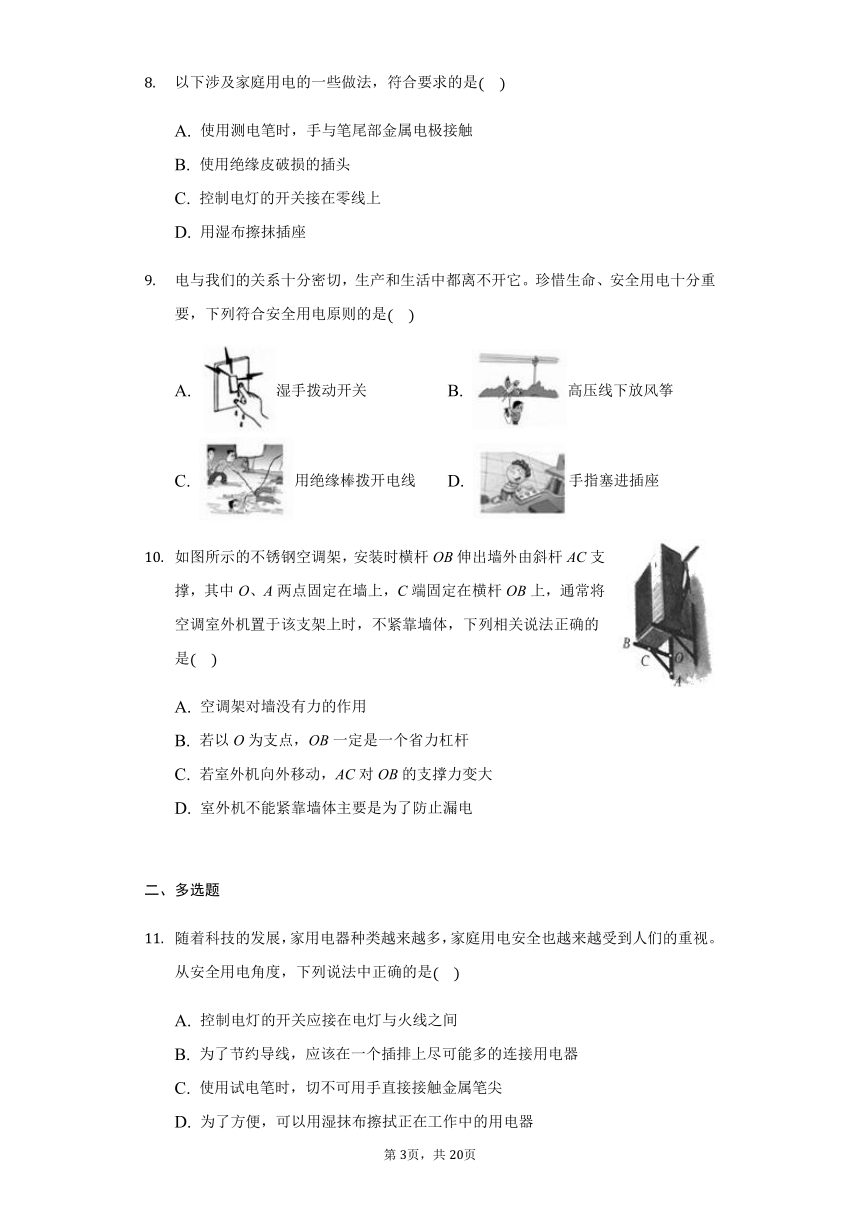

以下涉及家庭用电的一些做法,符合要求的是
A.
使用测电笔时,手与笔尾部金属电极接触
B.
使用绝缘皮破损的插头
C.
控制电灯的开关接在零线上
D.
用湿布擦抹插座
电与我们的关系十分密切,生产和生活中都离不开它。珍惜生命、安全用电十分重要,下列符合安全用电原则的是
A.
湿手拨动开关
B.
高压线下放风筝
C.
用绝缘棒拨开电线
D.
手指塞进插座
如图所示的不锈钢空调架,安装时横杆OB伸出墙外由斜杆AC支撑,其中O、A两点固定在墙上,C端固定在横杆OB上,通常将空调室外机置于该支架上时,不紧靠墙体,下列相关说法正确的是
A.
空调架对墙没有力的作用
B.
若以O为支点,OB一定是一个省力杠杆
C.
若室外机向外移动,AC对OB的支撑力变大
D.
室外机不能紧靠墙体主要是为了防止漏电
二、多选题
随着科技的发展,家用电器种类越来越多,家庭用电安全也越来越受到人们的重视。从安全用电角度,下列说法中正确的是
A.
控制电灯的开关应接在电灯与火线之间
B.
为了节约导线,应该在一个插排上尽可能多的连接用电器
C.
使用试电笔时,切不可用手直接接触金属笔尖
D.
为了方便,可以用湿抹布擦拭正在工作中的用电器

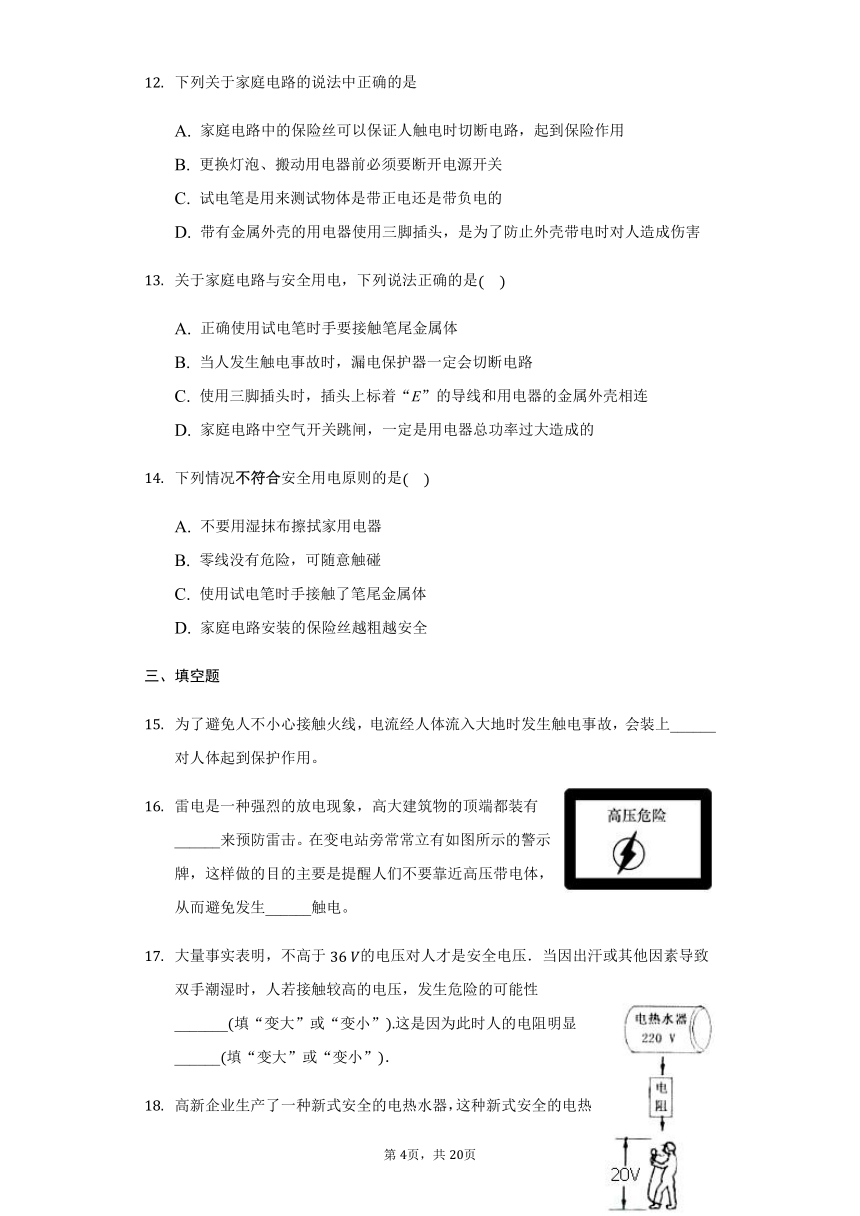

下列关于家庭电路的说法中正确的是
A.
家庭电路中的保险丝可以保证人触电时切断电路,起到保险作用
B.
更换灯泡、搬动用电器前必须要断开电源开关
C.
试电笔是用来测试物体是带正电还是带负电的
D.
带有金属外壳的用电器使用三脚插头,是为了防止外壳带电时对人造成伤害
关于家庭电路与安全用电,下列说法正确的是
A.
正确使用试电笔时手要接触笔尾金属体
B.
当人发生触电事故时,漏电保护器一定会切断电路
C.
使用三脚插头时,插头上标着“E”的导线和用电器的金属外壳相连
D.
家庭电路中空气开关跳闸,一定是用电器总功率过大造成的
下列情况不符合安全用电原则的是
A.
不要用湿抹布擦拭家用电器
B.
零线没有危险,可随意触碰
C.
使用试电笔时手接触了笔尾金属体
D.
家庭电路安装的保险丝越粗越安全
三、填空题
为了避免人不小心接触火线,电流经人体流入大地时发生触电事故,会装上______对人体起到保护作用。
雷电是一种强烈的放电现象,高大建筑物的顶端都装有______来预防雷击。在变电站旁常常立有如图所示的警示牌,这样做的目的主要是提醒人们不要靠近高压带电体,从而避免发生______触电。
大量事实表明,不高于的电压对人才是安全电压.当因出汗或其他因素导致双手潮湿时,人若接触较高的电压,发生危险的可能性_______填“变大”或“变小”这是因为此时人的电阻明显______填“变大”或“变小”.

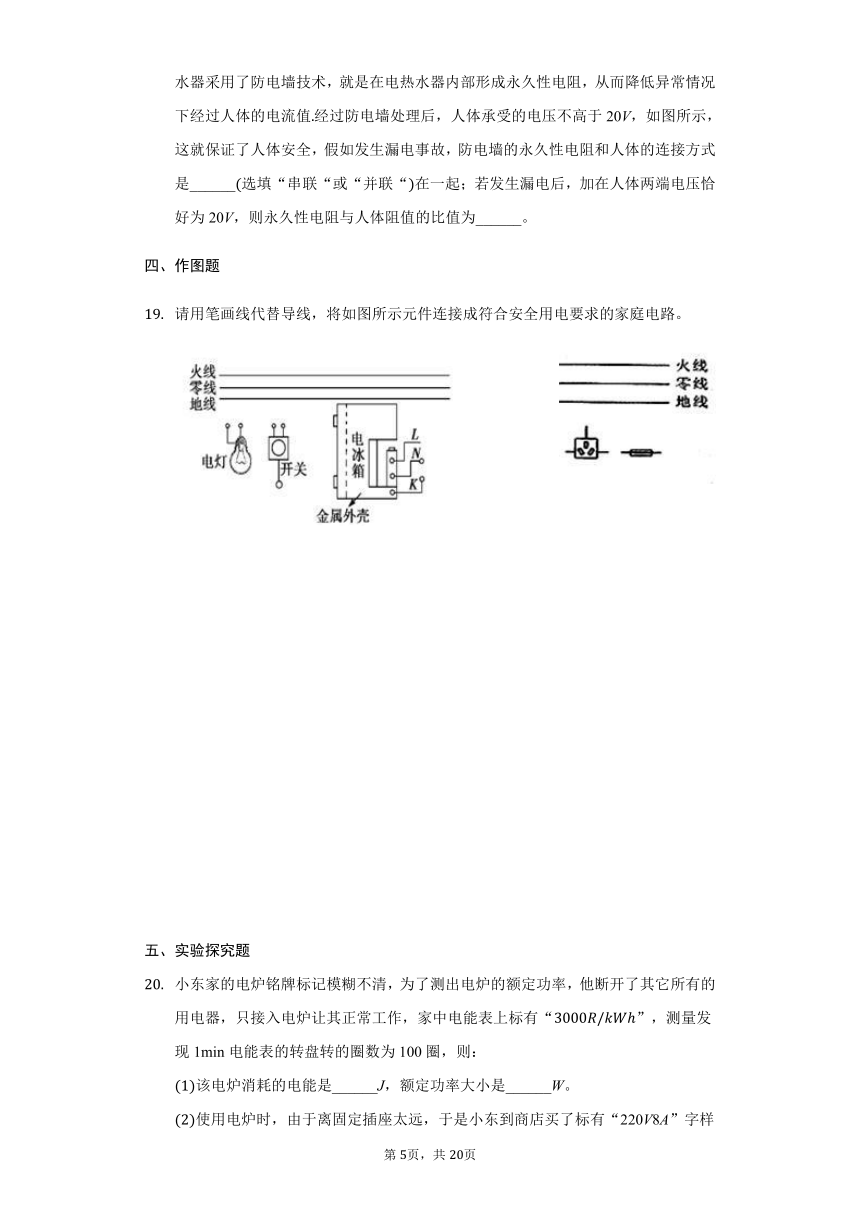

高新企业生产了一种新式安全的电热水器,这种新式安全的电热水器采用了防电墙技术,就是在电热水器内部形成永久性电阻,从而降低异常情况下经过人体的电流值经过防电墙处理后,人体承受的电压不高于20V,如图所示,这就保证了人体安全,假如发生漏电事故,防电墙的永久性电阻和人体的连接方式是______选填“串联“或“并联“在一起;若发生漏电后,加在人体两端电压恰好为20V,则永久性电阻与人体阻值的比值为______。
四、作图题
请用笔画线代替导线,将如图所示元件连接成符合安全用电要求的家庭电路。
五、实验探究题
小东家的电炉铭牌标记模糊不清,为了测出电炉的额定功率,他断开了其它所有的用电器,只接入电炉让其正常工作,家中电能表上标有“”,测量发现1min电能表的转盘转的圈数为100圈,则:
该电炉消耗的电能是______J,额定功率大小是______W。
使用电炉时,由于离固定插座太远,于是小东到商店买了标有“220V8A”字样的插座、标有“220V12A”字样的两脚插头及导线,组装了一个多孔移动插座如图甲所示。请从安全用电的角度指出这个移动插座在供该电炉使用时存在的两个问题:______;______。
小东想让该电炉增加一保温档,使电炉的保温功率低于额定功率。给你一个开关、一个定值电阻R,请帮他完成电路设计,在图乙方框内画出电路图电炉用定值电阻表示,电源电压为
六、综合题
如果发现有人触电,能不能直接用手把触电的人拉开?若现场有湿木棍和干竹竿,你将采取什么办法解救触电的人?
小勇同学家某段时间内共有两件用电器在工作,一盏“”的灯灯泡电阻不变,一台“”型的空调机。空调机正常工作时的电压为220V,总功率为880W,内部线圈电阻为。
这两件用电器的连接方式是________选填“串联”或“并联”,空调机应________选填“接地”或“不接地”。
求正常工作时,两件用电器的总功率。
如果灯泡的实际工作电压是110V,它的实际电功率是多少?
该空调机正常工作,线圈电阻产生的热量是多少?
答案和解析
1.【答案】B
【解析】
【分析】
本题考查了学生对安全用电知识的了解与掌握,平时学习时多了解、积累,加强安全意识,学好电、用好电
安全用电原则:不接触低压带电体,不靠近高压带电体;生活用水是导体;金属外壳的用电器一定要接地。
【解答】
A.不纯净的水是导体,当潮湿的手接触开关时,有可能把人手和火线之间连通,造成危害,故A做法不正确;
B.有金属外壳的用电器一定要接地,防止火线漏电时,造成触电事故的发生,故B做法正确;
C.电线外边的绝缘层被破损后,再使用时可能会造成触电事故,十分危险,故C做法不正确;
D.在电线上晾衣服容易发生触电事故,故D做法不正确。
故选B。
2.【答案】A
【解析】【试题解析】
解:A、水容易导电,用湿手拔热水器的插头,会发生触电事故;不符合安全用电要求
B、发生触电事故时,必须先切断电源,然后再救人,否则会因电源不断开而发生触电;符合安全用电要求;
C、冰箱的金属外壳接地时,可避免因电器漏电时外壳带电,而发生触电事故;符合安全用电要求;
D、使用测电笔时,手要接触笔尾金属体。这样测电笔才能正常工作;符合安全用电要求。
故选:A。
根据安全用电的要求,不能用湿物体接触电器;用电器的金属外壳必须接地;电器失火,应先切断电源;使用测电笔时,手必须接触笔尾的金属体。
生活中常见的安全用电规则和现象,要有适当的应对方法。这样才能做到安全用电。
3.【答案】C
【解析】解:A、发现有人触电时,立即将漏电保护器复位,电源又接通,不符合触电急救措施,故A错误;
B、人是导体,有人触电时用手去拉触电人,人体间接接触火线同样会发生触电事故,故B错误;
C、发现有人触电立即去切断电源,符合触电急救措施,故C正确;
D、人是导体,剪刀剪断电线,人体间接接触火线同样会发生触电事故,故D错误。
故选:C。
造成触电事故的原因都是直接或间接接触火线造成的,因此安全用电原则是不接触低压带电体,不靠近高压带电体。当进行触电急救时首先要切断电源或用干木棍将电线挑开,如果是电引起的火灾不要用水泼。
本题考查学生对常见的触电的类型与预防的认识和了解,是一道基础题,也是中招热点。
4.【答案】D
【解析】
【分析】
金属外壳的用电器的外壳一定要接地,避免金属外壳用电器漏电时发生触电事故;
对于安全用电必须做到“四不”,即不接触低压带电体,不靠近高压带电体,不弄湿用电器,不损坏绝缘层。
测电笔是用来辨别零线和火线的工具,使用测电笔时,应用手接触笔尾金属体,笔尖接触电线,若氖管不发光,表明测电笔和人体加在零线和大地之间,测电笔接触的是零线。
在家庭电路组成部分中,其先后次序一般是:从进户线、电能表、总开关、保险装置、用电器等等。
本题考查的是家庭电路的基础知识、测电笔的使用,根据安全用电常识可得答案。
【解答】
A.金属外壳的用电器的外壳一定要接地,避免金属外壳用电器漏电时发生触电事故,故A错误;
B.当发现有人触电时,应该立即采取的措施是:迅速切断电源或用绝缘体挑开电线,不能用手拉开电线和触电的人,这样自己也会触电,故B错误;
C.如果手不接触笔尾金属体,无论笔尖金属体接触火线还是零线,氖管都不发光;故C错误;
D.从进户开始要按“电能表总开关保险装置”的顺次安装符合安全用电常识,故D正确。
故选D。
5.【答案】C
【解析】解:A、在手机充电过程中不能接打电话,以避免因辐射对人体造成的伤害,故A错误;
B、空气开关跳闸后,应检查故障,检查完后再合上开关,故B错误;
C、需要更换灯泡时,从安全角度考虑,要先切断电源,再去更换灯泡,故C正确;
D、若多个大功率用电器同时使用一个插座,会使总电流过大而烧坏插座,所以多个大功率用电器不能同时使用一个插座,故D错误。
故选:C。
手机在进行充电时上网或通话,此时的辐射非常大,会对人体造成损伤;
空气开关跳闸后,应检查故障,检查完后再合上开关;
更换灯泡时,为了安全起见,要先切断电源;
家庭电路电压不变,使用多个大功率用电器时总功率过大,会使总电流过大,烧坏插座。
本题考查的是日常生活中的一些安全用电常识,要求我们牢记安全用电常识,并在生活中加以运用,有一定的现实意义。
6.【答案】A
【解析】解:
A、发现有人触电时,应尽快切断电源或用绝缘干木棍挑开电线让触电者尽快脱离开电源,再实行救治措施,故A符合安全用电原则;
B、绝缘层破损了的导线仍然使用,容易发生触电事故,故B不符合安全用电原则;
C、安全用电的原则:不接触低压带电体,不靠近高压带电体;在高压线下放风筝会有触电的危险,故C不符合安全用电原则;
D、用湿布擦拭发光的电灯,湿布属于导体,有可能使电流通过水传到人体上,使人体触电,所以擦拭前应先断开开关,故D不符合安全用电原则。
故选:A。
当人体直接或间接接触火线并形成电流通路的时候,就会有电流流过人体,从而造成触电。安全用电的原则:不接触低压带电体,不靠近高压带电体。发现有人触电时,首先切断电源或让触电者尽快脱离开电源,再实行救援措施;当人体直接或间接接触火线并形成电流通路的时候,就会有电流流过人体,从而造成触电。
本题考查了安全用电的常识,属于基础知识在日常生活中一定要养成安全用电的习惯。
7.【答案】D
【解析】
【试题解析】
【分析】
本题主要考查学生对安全用电知识、触电的应急措施的了解与掌握,加强用电安全意识,学会自我保护。
家庭电路的开关应该装在火线上,这样可防止断开开关后用电器仍带电;
保险丝的作用就是在电流异常升高到一定的高度的时候,自身熔断切断电流,从而起到保护电路安全运行的作用;
使用测电笔时手要接触笔尾的金属体;
发生触电时,应先切断电源,再施救。
【解答】
A.家庭电路的开关应该装在火线上,这样可防止断开开关后用电器仍带电,故A错误;
B.铜丝的熔点高,用铜丝代替保险丝,在电流异常升高到一定的高度的时候,不能自身熔断切断电流,起不到保险作用,故B错误;
C.用测电笔时,手必须要接触笔尾金属体,这样才能使测电笔发挥作用,故C错误;
D.如果发生触电事故,应立即切断电源,然后施救,绝对不能用手将触电人拉开,否则可能使救人者触电,故D正确。
8.【答案】A
【解析】
【分析】
本题考查了学生对安全用电知识的了解与掌握,平时学习时多了解、多积累,加强安全意识,学好电、用好电
利用安全用电的原则分析判断,注意:
测电笔的使用方法:使用测电笔辨别火线和零线时,用手接触笔尾金属体,笔尖接触电线,氖管发光,表明检测的是火线;
破损的绝缘皮会漏电;
接灯时,火线首先接入开关,然后进入灯泡顶端的金属点;零线直接进入灯泡的螺旋套。如果开关接在零线和灯泡之间,火线直接接在灯泡时,虽然断开开关,但是火线和灯泡相连,触及灯泡会发生触电事故。所以开关要接在灯泡和火线之间,断开开关,切断火线,触及灯泡时更安全;
生活用水是导体。
【解答】
A.使用测电笔辨别火线和零线时,用手接触笔尾金属体电极,笔尖接触电线,氖管发光,表明检测的是火线,故A正确;
B.使用绝缘皮破损的插头,容易漏电,会使人触电,故B不符合安全用电原则;
C.接灯时,火线首先接入开关,然后进入灯泡顶端的金属点;零线直接进入灯泡的螺旋套,开关要接在灯泡和火线之间,断开开关,切断火线,触及灯泡时更安全,故C不符合安全用电原则;
D.用湿布擦电源插座,常见的水是导体,会使人触电,故D不符合安全用电原则。
9.【答案】C
【解析】解:A、因为水是导体,并且具有流动性,一旦与火线相连,人就会发生触电事故。故A不符合安全用电原则;
B、高压线的电压很高,在其旁边放风筝,风筝容易挂到高压线上,很有可能会发生导电,使得放风筝的人触电。故B不符合安全用电原则;
C、当发现有人触电时,应该用绝缘体使人和电源分开。故C符合安全用电原则;
D、因为人体是导体,当用手接触带电体时,可能会使电源通过人体与大地形成通路,造成触电。故D不符合安全用电原则。
故选:C。
根据安全用电原则知识去分析:
安全用电的基本原则是不接触低压带电体,不靠近高压带电体;
生活用水是导体。
本题考查了安全用电的要求,只要同学们牢记安全用电常识,并正确规范操作,就能够避免危险发生。
10.【答案】C
【解析】解:
A、空调对空调架有向下的压力,而空调架通过斜杆对墙施加了力的作用,故A错;
B、如图,对于横杆OB来说,O为支点,空调对OB的压力为阻力,此时阻力臂为OD;斜杆AC对OB的支撑力为动力,此时动力臂为,此时动力臂小于阻力臂,则此时OB为费力杠杆;则OB是什么类型的杠杆取决于空调放置的位置,OB不一定是省力杠杆,故B错;
C、若室外机向外移动,阻力臂增大,而动力臂OC、阻力等于空调的重力不变,由杠杆平衡条件可知,动力变大,即AC对OB的支撑力变大,故C正确;
D、若室外机紧靠墙体,不利于空气的对流,不能加快热传递达到散热的目的;所以,室外机不能紧靠墙体主要是为了加快散热,而不是为了防止漏电,故D错。
故选:C。
空调架通过斜杆对墙施加了力作用;
分析横杆动力臂和阻力臂的大小关系,得出是费力杠杆还是省力杠杆;
使用杠杆时,在动力臂、阻力不变的情况下,若阻力臂增大、动力增大;
室外机不能紧靠墙体,主要是为了散热。
本题考查了杠杆分类和杠杆平衡条件的应用,涉及到空调室外机的安装方法,理论联系实际的题目,有难度
11.【答案】AC
【解析】
【分析】
出于安全原则电灯的开关应接在火线上;
造成电路中电流过大的原因:短路、总功率过大;
使用测电笔辨别火线时,有一定要用手触及笔尾的金属部分,否则容易造成误判,认为带电体不带电是十分危险的;使用测电笔时,不能用手触及测电笔前端的金属探头,这样会造成人身触电事故;
水属于电的良导体,容易引起触电事故。
本题考查了生活中常遇到的安全用电问题,我们使用电能为生活、生产服务,使用不当也会造成灾难。
【解答】
A.开关要控制电灯,要与点灯串联,且接在火线上,这样开关断开时,灯泡不再与火线相连,在维修和更换时不会造成触电事故,故A正确;
B.家庭电路中各用电器都是并联的,一个插排上连接多个用电器时,会因为干路电流过大引起火灾,故B错误;
C.使用测电笔辨别火线时,一定要用手触及笔尾的金属部分,不能用手触及测电笔前端的金属探头,否则会造成人身触电事故。故C正确;
D.水属于电的良导体,用湿抹布擦拭正在工作的家用电器,容易引起触电事故,故D错误。
故选AC。
12.【答案】BD
【解析】
【分析】
用测电笔来鉴别火线与零线,使用测电笔时,笔尖接触要检测的导线,手接触笔尾金属体,才能在接触火线时氖管发光,接触零线时氖管不发光;
保险丝的作用就是在电流异常升高到一定的高度的时候,自身熔断切断电流,从而起到保护电路安全运行的作用;
安全用电的基本原则是不接触低压带电体,不靠近高压带电;发生触电时,应先切断电源,再施救;
用电器的金属外壳必须接地;
本题主要考查学生对安全用电知识、触电的应急措施的了解与掌握,加强用电安全意识,学会自我保护。
【解答】
A.在家庭电路中,为了避免发生短路或家用电器在电流过大时会损坏,应该在电路中安装保险丝或空气开关,故A说法错误;?
B.当灯泡出现故障时,需要进行更换..要先断开开关,以免电路中有电流,发生触电事故,符合安全用电要求;
C.试电笔是用来测试物体是否带电,不能检测物体带正电还是带负电,故C错误;
D.有金属外壳的家用电器使用三孔插痤,让金属外壳接地可以防止漏电后,导致金属外壳带电而发生触电事故,故D正确符合题意
故选BD。
13.【答案】AC
【解析】【试题解析】
解:
A、使用测电笔时,笔尖接触要检测的导线,手接触笔尾金属体,才能在接触火线时氖管发光,接触零线时氖管不发光,故A项正确;
B、如果发生双线触电事故时,火线与零线的电流是相同的,漏电保护器不能切断电路,对人和电路不能起到保护作用,故B错误;
C、三脚插头上标着E的导线接地线和用电器的金属外壳相连,是为了防止金属外壳漏电时发生触电事故,故C项正确;
D、家庭电路中的空气开关跳闸,原因有两个,短路或总功率过大,故D项错误。
故选:AC。
使用测电笔时,必须用手接触到笔尾的金属体;
漏电保护器可在发生触电事故时切断电源;
金属外壳的用电器一定接地,防止外壳带电,发生触电事故;
空气开关自动跳闸的原因是电流过大,引起家庭电路中电流过大的原因有两个:短路或总功率过大。
本题来源于日常生活的常见现象和行为,在考查安全用电的原则中,实现安全用电知识的宣传和教育作用。
14.【答案】BD
【解析】
【试题解析】
【分析】
考查安全用电常识和试电笔的使用方法,难度一般。
本题考查了生活中常遇到的安全用电问题,我们使用电能为生活、生产服务,使用不当也会造成灾难。
【解答】
A.水属于电的良好导体,用湿抹布擦拭正在工作的家用电器,容易引起触电事故,故A不符合题意;
B.出于安全原则不可以随意触碰任何电线,故B符合题意;
C.使用测电笔辨别火线时,一定要用手触及笔尾的金属部分,不能用手触及测电笔前端的金属探头,否则会造成人身触电事故,故C不符合题意;
D.当用越粗的保险丝后,其熔断电流很大,温度即使升高到一定程度,它也不会自动熔断,起不到保护电路的作用,故D符合题意。
故选BD。
15.【答案】漏电保护器
【解析】解:如果站在地上的人不小心接触了火线,电流经过人体流入大地,这时通过火线和零线的电流不相等,漏电保护器会迅速切断电路,对人身起到保护作用。
故答案为:漏电保护器。
漏电保护器原理是当火线电流比零线电流大太多,就说明电路的某个地方可能接地漏电,此时漏电保护器会切断电路。
本题考查了对漏电保护器的作用和工作原理的了解,在生活用电中,保险丝、漏电保护器、空气开关,三者的作用类似,但又各不相同,应重点关注。
16.【答案】避雷针?
高压电弧
【解析】解:高大建筑物的顶端都装有避雷针来预防雷击,利用金属体尖端放电,把云层所带的电荷引入大地,保护建筑物。
如图所示的警示牌,主要是提醒人们不能靠近高压带电体,从而避免发生高压电弧触电。
故答案为:避雷针;高压电弧。
避雷针,是用来保护建筑物等避免雷击的装置。在高大建筑物顶端安装一个金属体,用导线与埋在地下的一块金属板连接起来,利用金属体尖端放电,把云层所带的电荷引入大地,保护建筑物;
对于高压带电体,我们不仅不能接触,也不能靠近;高压触电有两种方式,是高压电弧触电和跨步电压触电。
此题考查了对避雷针的了解以及对高压触电的认识,属于识记性的内容,比较简单。
17.【答案】变大;变小
【解析】
【试题解析】
【分析】
本题考查了安全用电的知识,要注意湿手不能摸开关,湿衣服不能晾在电线上,并且注意三孔插座要接地线,对应的插头也应该安装地线导线。
触电是人体直接或间接接触火线,并与零线或大地构成通路造成的,当电流超过一定数值时,人就会有生命危险。
【解答】
出汗或其他因素导致双手潮湿时,人的电阻明显减小,人若接触较高的电压,根据欧姆定律,通过人体的电流就会很大,人就会有危险。
故答案为:变大;变小。
18.【答案】串联?
10:1
【解析】解:由图可知,电流依次经过电阻和人体,电流只有一条路径,它们为串联;
因为串联电路中总电压等于各分电压之和,所以,永久性电阻会起到分压的作用;
永久性电阻两端分得的最小电压;
根据可知:则永久性电阻与人体阻值的比值为:

故答案为:串联;10:1。
串联电路是指各元件顺次逐个连接,电流只有一条路径可以通过;而并联电路则是各用电器并列连接,电流有至少两条路径可以通过;
根据串联电路的电压特点求出水电阻两端分得的电压,根据欧姆定律即可求出电阻的比值。
本题考查了串并联的辨别以及串联电路的电压特点,从题干中获取有用的信息是关键。
19.【答案】
【解析】
【分析】
本题考查掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝、金属外壳用电器的接法,同时考虑使用性和安全性家庭电路中,开关控制灯泡时,火线首先进入开关,再进入灯泡顶端的金属点,零线直接进入灯泡的螺旋套。
灯泡的接法:火线进入开关,再进入灯泡顶端的金属点;零线直接接入灯泡的螺旋套;
电冰箱的接法:外壳接地线;上接线柱接零线;下接线柱接火线。
家庭电路中,三孔插座的上孔接地线,左孔接零线,右孔接火线。
在家庭电路中,安装各个元件,不但考虑各元件能正常工作,更要考虑使用的安全性。
【解答】灯泡的接法:火线进入开关,再进入灯泡顶端的金属点;零线直接接入灯泡的螺旋套;
电冰箱的接法:外壳接地线;上接线柱接零线;下接线柱接火线。
如下图所示:。
三孔插座的上孔接地线,左孔接零线,右孔接保险丝再接火线;
当金属外壳的用电器插入三孔插座时,能使金属外壳接地,防止漏电时发生触电事故。如下图所示:
故答案为:
20.【答案】?
2000?
两脚插头无法接地线?
插座允许通过的最大电流小于电炉的额定电流
【解析】解:
电能表上标有“”,表示电路中每消耗的电能,转盘转过3000转;
1min电能表的转盘转的圈数为100圈,则该电炉消耗的电能:

该电炉的额定功率为:

由可得,该电炉的额定电流:,
而插座允许通过的最大电流为8A,即电炉的额定电流大于插座允许通过的最大电流,会烧坏插座;
电炉是金属外壳,应使用三脚插头接地线。
所以,从安全用电的角度考虑,这个移动插座在供该电炉使用时存在的两个问题:两脚插头无法接地线;插座允许通过的最大电流小于电炉的额定电流。
让该电炉增加一保温档,使电炉的保温功率低于额定功率,应再串联一个定值电阻R,使开关与定值电阻R并联即可;如图所示:
故答案为:;2000。
两脚插头无法接地线;插座允许通过的最大电流小于电炉的额定电流;
见上图。
电能表上标有“”,表示电路中每消耗的电能,转盘转过3000转;可求转过100转消耗的电能;根据公式可求该电炉的额定功率。
家用电器工作时的总电流不能大于干路能够承受的最大电流,由功率公式计算出该电炉工作时的电流,与多功能插座额定电流比较,可以发现存在的问题;
有金属外壳或与水接触的用电器应接地线,防止漏电。
根据题目要求,应再串联一个定值电阻,使开关与定值电阻并联即可。
本题考查电功率、电能的计算,关键是公式及其变形的灵活运用,难点是对电路图的设计和对电能表参数的物理意义的正确理解。
21.【答案】答:当发现有人触电时,不能直接用手把触电的人拉开,否则,因人是导体,施救人也会触电;
湿木棍是导体,干竹竿是绝缘体,应该立即采取的措施是迅速用干竹竿挑开电线,不能用手拉开电线和触电的人。
【解析】安全用电的原则:不接触低压带电体,不靠近高压带电体。
当有人触电时,应先切断电源或用绝缘体把电线挑开。
本题考查了学生对安全用电知识的了解与掌握,平时学习时多了解、多积累,加强安全意识,不能违反。
22.【答案】解:并联;接地

由,得,,假如灯泡电阻不变,





答:正常工作时两件用电器的总功率为920W;
它的实际电功率为10W;
线圈电阻产生的热量为302400J。
【解析】
【分析】本题考查了家庭电路的连接方式、安全用电、电功率、欧姆定律、焦耳定律公式的灵活运用,理解电动机是非纯电阻,电动机的总功转化为电动机的对外做的功和产生的热量是解题的关键。
并联电路中,各用电器可以单独工作,互不影响;用电器的金属外壳就接地,这样可以防止金属外壳带电,造成触电事故;
用电器的正常工作的总功率等于各个用电器的额电功率之和;
忽略温度对电阻的影响,可根据,的推导公式列等式计算灯泡的实际功率;
根据焦耳定律计算线圈正常工作产生的热量。
