第三章 透镜及其应用

(共26张PPT)

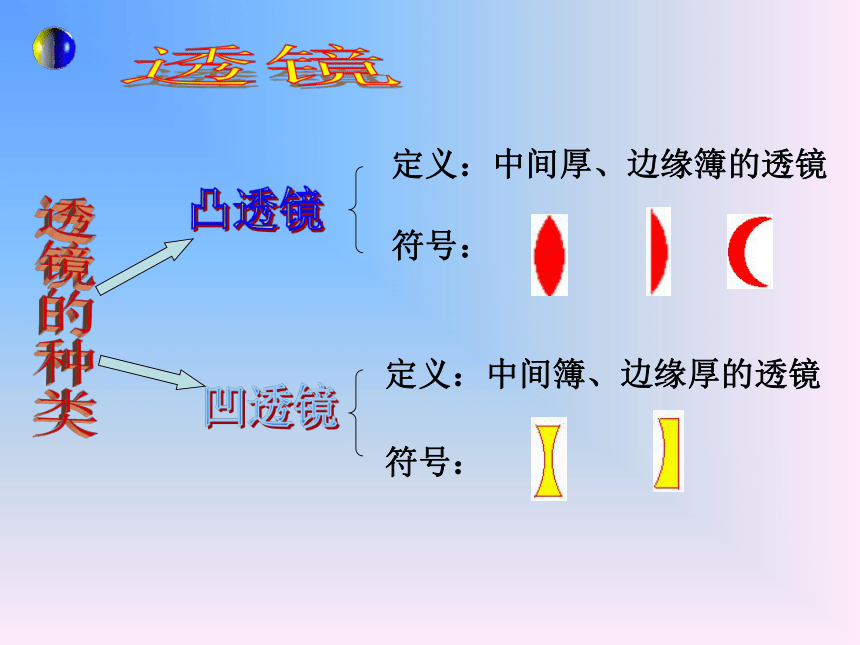

定义：中间厚、边缘簿的透镜
符号：
定义：中间簿、边缘厚的透镜
符号：

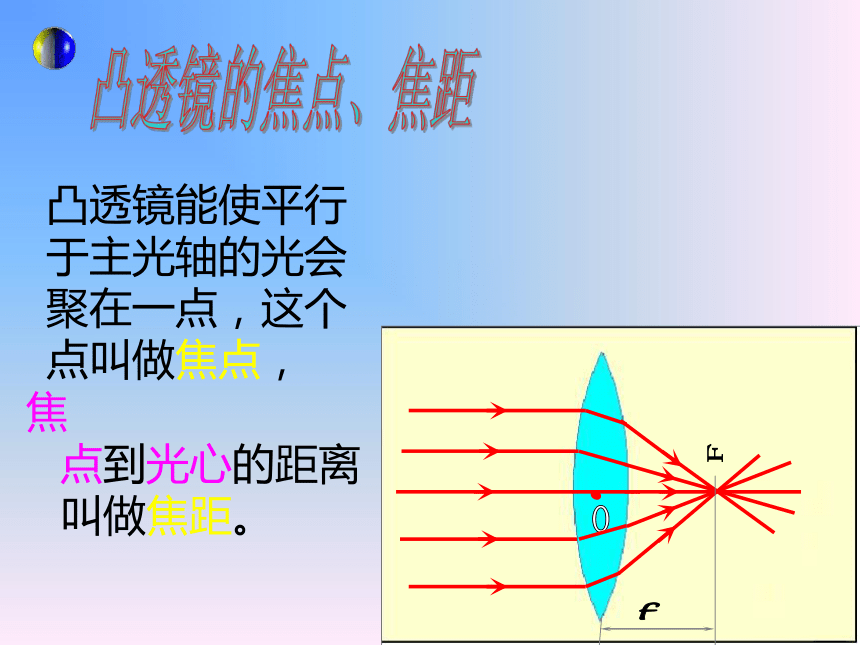

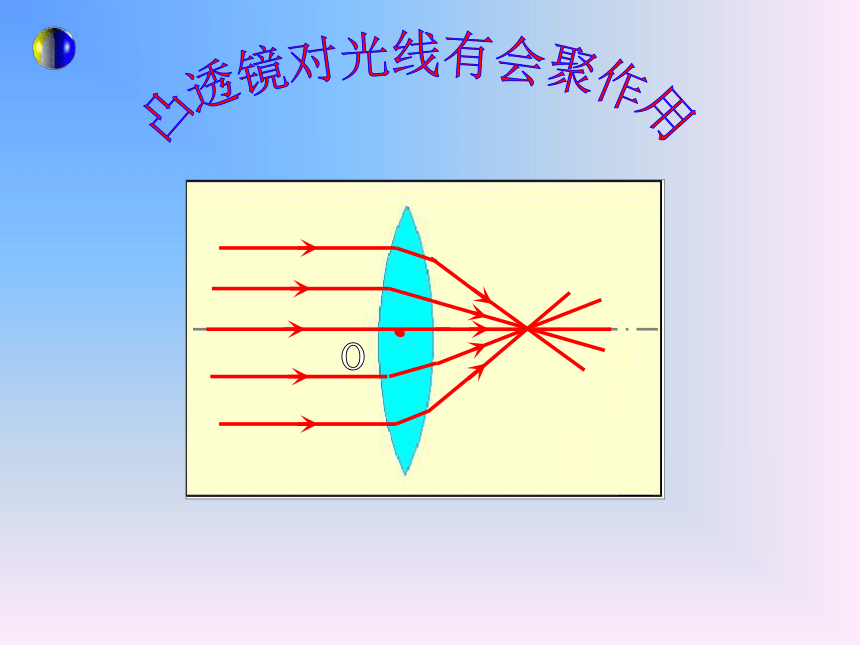

凸透镜能使平行
于主光轴的光会
聚在一点，这个
点叫做焦点，
焦
点到光心的距离
叫做焦距。

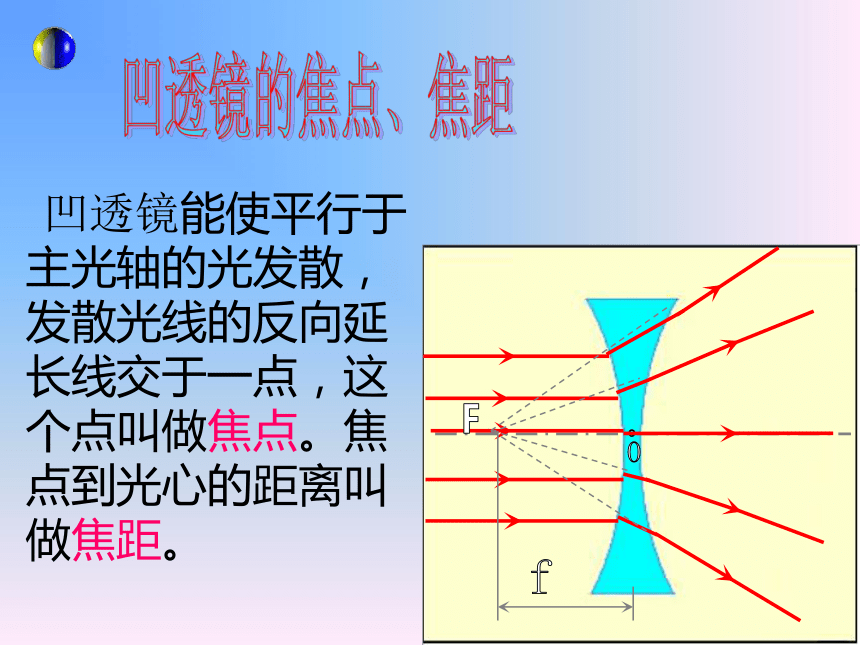

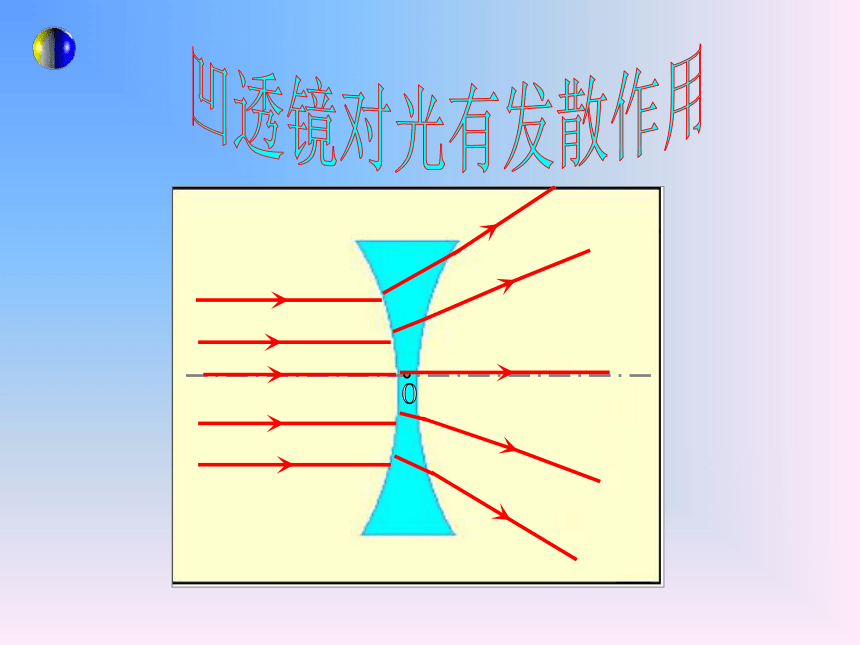

凹透镜能使平行于
主光轴的光发散，
发散光线的反向延
长线交于一点，这
个点叫做焦点。焦
点到光心的距离叫
做焦距。
·
·
·

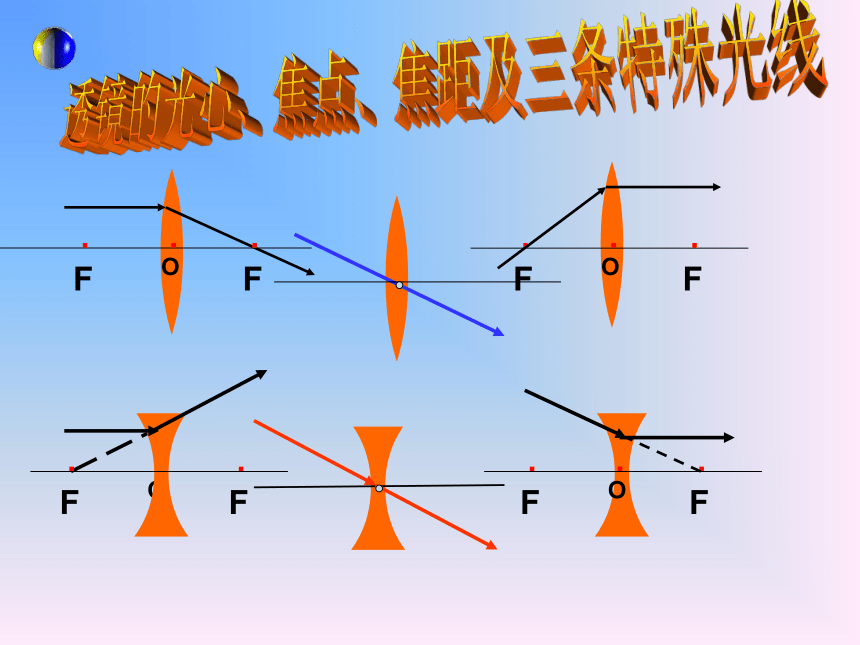

F
F
O
·
·
·
F
F
O
·
·
·
F
F
O
·
·
·
F
F
O

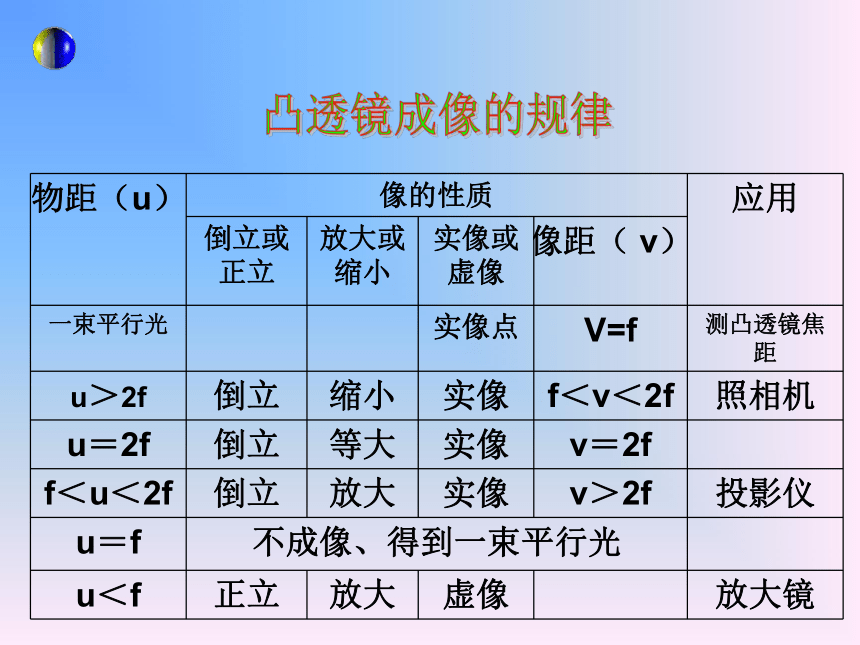

物距（u） 像的性质 应用
倒立或正立 放大或缩小 实像或虚像 像距（ v）
一束平行光 实像点 V=f 测凸透镜焦距
u＞2f 倒立 缩小 实像 f＜v＜2f 照相机
u＝2f 倒立 等大 实像 v＝2f
f＜u＜2f 倒立 放大 实像 v＞2f 投影仪
u＝f 不成像、得到一束平行光
u＜f 正立 放大 虚像 放大镜
眼睛和眼镜
眼睛的结构：眼睛的晶状体作用相当于一个凸透
镜，它把来自物体的光会聚在视网
膜上，形成物体的倒立缩小的实象
近视眼
能看清楚近处的物体，看不清楚远处的物体。原因是：晶状体比正常眼凸，变得太厚，折射光的能力太强，从无限远处射来的平行光不能会聚在视网膜上，会聚在视网膜前。
矫正方法：配戴凹透镜制成的近视眼镜
眼睛和眼镜
远视眼
眼镜的度数：
原因：晶状体比正常眼扁些，晶状体太 簿，折射光的能力太弱，平行光的会聚点在视网膜后，因此，来自近点的光还没有会聚成一点就到达视网膜了，在视网膜上形成一个模糊的光斑，同时，近点远移，因此看远、看近皆不清楚。
矫正方法：配戴凸透镜制成的远视眼镜
透镜焦度：透镜焦距的倒数。即：
Φ ＝ 1／f
眼镜的度数：透镜焦度乘以100
透镜的焦距单位：米（m），近视镜片为负值，如：-200度，远视镜片为正值，如：＋200度。
显微镜和望远镜
显微镜
结构
目镜：靠近眼睛的一组透镜，作用
像一个普通的放大镜。
物镜：靠近被观察物体，作用相当
于投影仪的镜头。
载物台：承载被观察物体。
反光镜：增加光的强度，便于观察
物体。
原理：
望远镜
结构
物镜：使远处的物体在焦点附近
成实象。
目镜：靠近眼睛，作用相当于放
大镜。
原理：
第三章　透镜及其应用复习
例1、小丽看书总把书放得很近，而他的外公看报时却把
报纸放得很远，小丽和外公分别戴装什么样的眼镜
矫正视力（ ）
A、都是凸透镜 B、都是凹透镜
C、凸透镜和凹透镜 D、凹透镜和凸透镜
例2、如图所示，画出了光线经过透镜前后的方向，则在
虚线处的透镜应是（ ）
A、凸透镜
B、凸透镜和凹透镜都可以
C、凹透镜
D、凸透镜和凹透镜都不可以
D
C
第三章　透镜及其应用复习
例3、放映幻灯片时，在屏幕上得到的是幻灯片上图像
的（ ）
A、正立放大的虚像 B、正立放大的实像
C、倒立放大的虚像 D、倒立放大的实像
例4、李东从侧面透过球形玻璃鱼缸欣赏水中游动的金
鱼 ，他所看到的“金鱼”是（ ）
A、放大了的金鱼实像 B、放大了的金鱼虚像
C、缩小了的金鱼实像 D、缩小了的金鱼虚像
D
B
第三章　透镜及其应用复习
例5、投影仪是教学中常用的仪器，如图所示是投影仪
的结构图，在水平位置的凸透镜的正上方有一与
水平方向成45°角的平面镜，右边竖直放一屏幕
物体发出的光线经过凸透镜和平面镜后，可在平
幕上成一清晰的像，一教师在使用投影仪时，发
现在屏幕上的画面太小，正确的调节方法是（ ）
A、减小投影仪与平幕的距离，下调凸透镜，减小凸透镜
到物体间的距离
B、减小投影仪与平幕的距离，上调凸透镜，增大凸透镜
到物体间的距离
C、增大投影仪与平幕的距离，下调凸透镜，减小凸透镜
到物体间的距离
D、增大投影仪与平幕的距离，上调凸透镜，增大凸透镜
到物体间的距离
C
第三章　透镜及其应用复习
例6、医用体温计的刻度部分为三棱体，横截面如图，
其正面呈圆弧形，这样就可看清体温计内极细的汞
柱，以便于读数，这是因为圆弧形玻璃的作用相当
于________________，我们用它能看到汞柱被放
大后正立的_________像。
6图
5图
凸透镜（放大镜）
虚
第三章　透镜及其应用复习
例7、测绘人员绘制地图时，常常需要在高空的飞机上
向地面照相，称为航空摄影。若使用航空摄影照
相机的镜头焦距为50mm，则底片到镜头的距离
为（ ）
A、100mm以外 B、50mm以内
C、略大于50mm D、恰为50mm
分析：航空摄影是指飞机向地面拍照，由于物距较远，相
当于从无限远处入射的光线，它所成的像在焦点附
近且略大于焦距。
C
第三章　透镜及其应用复习
例8、物体从距凸透镜12cm处移到凸透镜20cm处，调
整光屏的位置，总能在光屏上得到倒立、放大的
像，由此可知凸透镜的焦距可能是（ ）
A、11cm B、12cm
C、20cm D、以上都不对
分析：∵成倒立、放大的实像 ∴ f＜ u＜2f
u＝12cm 即：f＜12cm＜2f 得：6cm＜f＜12cm
u＝20cm 即：f＜20cm＜2f 得：10cm＜f＜20cm
综合上述 10cm ＜f ＜ 12cm 故选C
C
第三章　透镜及其应用复习
例9、有A、B、C、三块凸透镜，现用这三块凸透镜做成
像实验，当保持各凸透镜跟物体距离相等的条件下、
得到如下表的实验记录，由此可知A、B、C、三个
凸透镜的焦距关系为（ ）
凸透镜 像的性质
A 放大 倒立 实像
B 缩小 倒立 实像
C 放大 正立 虚像
A、 A＞ B＞ c
B、 C＞ A＞ B
C、 A＜ B＜ c
D、 B＜ C＜ A
分析：A成像性质可知： A＜u＜2 A，可得：u／2＜ A＜u
B成像性质可知：u＞2 B, 可得： B＜u／2
C成像性质可知：u＜ C， 可得： C＞u
故可得： C＞ A＞ B
B
第三章　透镜及其应用复习
例10、某同学用焦距不同的凸透镜探究凸透镜成像的规
律进行了若干次操作，实验数H:\第14课\曲目 1.mp3据如下表：
凸透镜焦距/cm 10 10 10 10 12 12 12 12
物到凸透镜的距离/cm 15 25 45 60 15 25 45 60
像到凸透镜的距离/cm 30 17 13 12 60 23 16 15
像的倒、正 倒 倒 倒 倒 倒 倒 倒 倒
（1）请分析以上数据，把能得出的探究结论填在横线上。
结论一_____________________________________________
结论二_____________________________________________
结论三_____________________________________________
物体到凸透镜距离大于焦距时，成的像都是倒立的
物体到凸透镜的距离越大，像到凸透镜的距离越小
物距相同时，凸透镜焦距大的，像到凸透镜距离大些。
像的大、小
像的虚、实
第三章　透镜及其应用复习
（2）根据你探究出的凸透镜成像规律，你认为上述探究
实验还缺少什么项目？请补在上表下面的两行里。
（3）你觉得该同学的探究实验是否完整和全面？提出你
的看法。
答（3）该同学的探究实验不够完整和全面，探究的都是
物体到凸透镜的距离大于凸透镜的焦距的情况，没有
探究物体到凸透镜的距离小于凸透镜焦距的情况，另
外像的性质也仅仅讨论像的正、倒，没有讨论像的大
小、虚实。
第三章　透镜及其应用复习
例11、在“研究凸透镜成像”的实验中，点燃的蜡烛分别
放在a、b、c、d、四个不同的位置，如图所示，
其中蜡烛放在________处所得到的实像最小；放
在_________处得到正立的虚像；在_______处
的成像规律是幻灯机的原理
·
·
·
·
·

2
·
·
·
·
a
b
c
d
o
a
d
c
