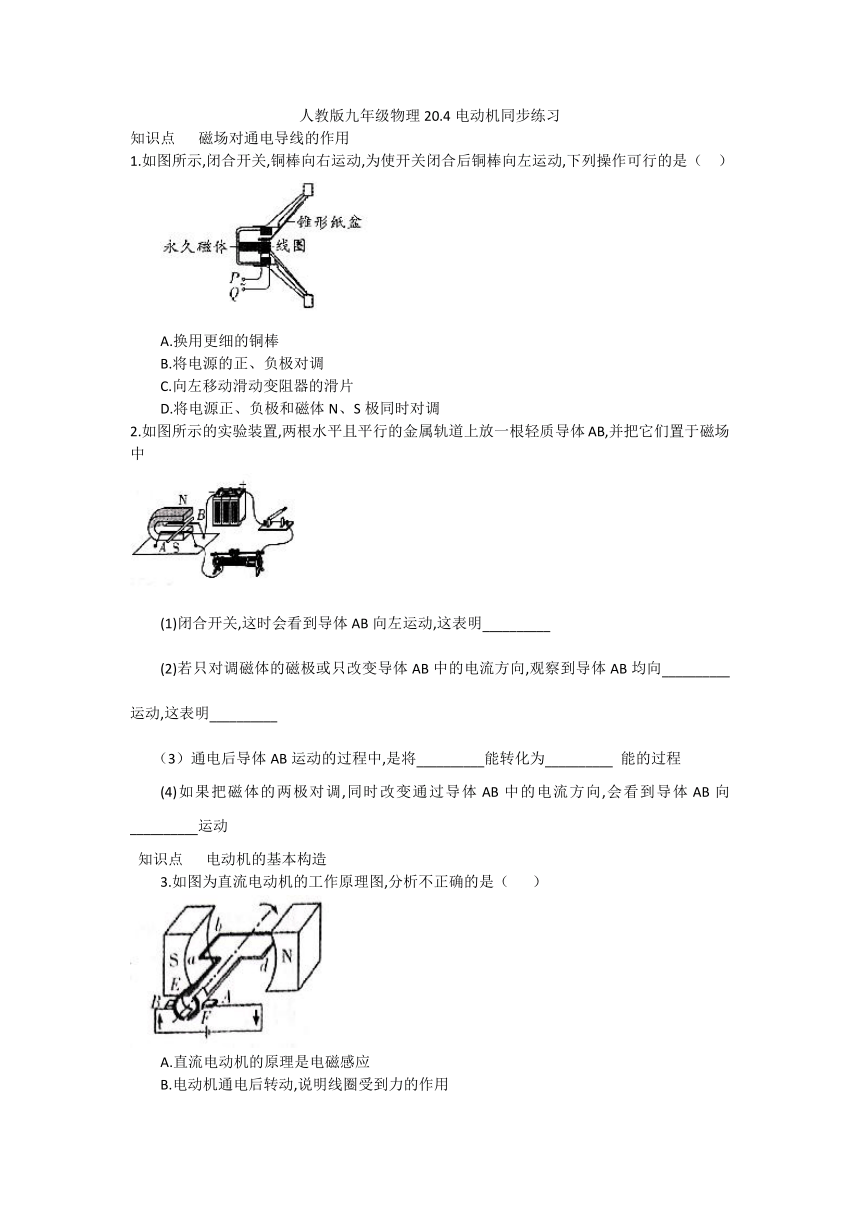

人教版九年级物理20.4电动机 同步练习 Word版含答案

人教版九年级物理20.4电动机同步练习
知识点
磁场对通电导线的作用
1.如图所示,闭合开关,铜棒向右运动,为使开关闭合后铜棒向左运动,下列操作可行的是（
）
A.换用更细的铜棒
B.将电源的正、负极对调
C.向左移动滑动变阻器的滑片
D.将电源正、负极和磁体N、S极同时对调
2.如图所示的实验装置,两根水平且平行的金属轨道上放一根轻质导体AB,并把它们置于磁场中
(1)闭合开关,这时会看到导体AB向左运动,这表明__________
(2)若只对调磁体的磁极或只改变导体AB中的电流方向,观察到导体AB均向__________运动,这表明__________
（3）通电后导体AB运动的过程中,是将__________能转化为__________
能的过程
(4)如果把磁体的两极对调,同时改变通过导体AB中的电流方向,会看到导体AB向__________运动
知识点
电动机的基本构造
3.如图为直流电动机的工作原理图,分析不正确的是（
）
A.直流电动机的原理是电磁感应
B.电动机通电后转动,说明线圈受到力的作用
C.电动机工作过程中,消耗的电能转化为机械能

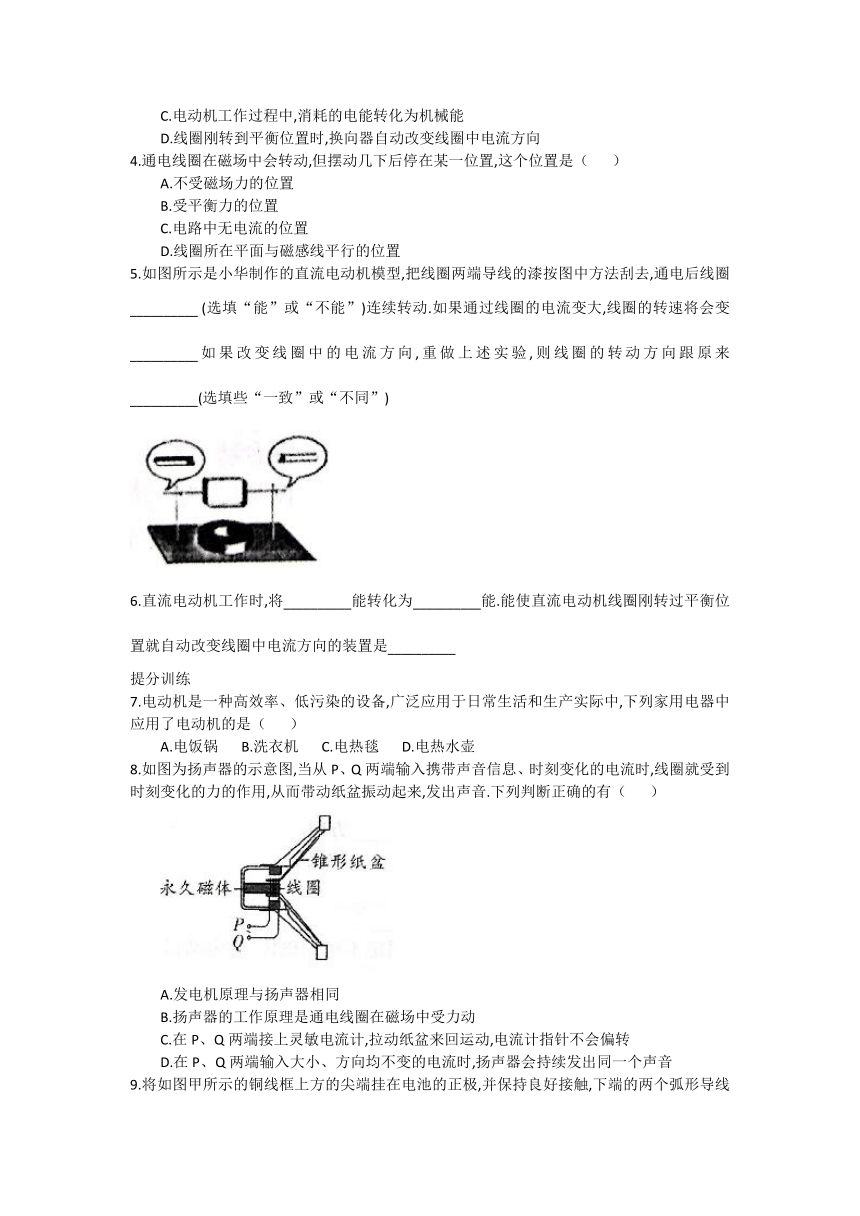

D.线圈刚转到平衡位置时,换向器自动改变线圈中电流方向
4.通电线圈在磁场中会转动,但摆动几下后停在某一位置,这个位置是（
）
A.不受磁场力的位置
B.受平衡力的位置
C.电路中无电流的位置
D.线圈所在平面与磁感线平行的位置
5.如图所示是小华制作的直流电动机模型,把线圈两端导线的漆按图中方法刮去,通电后线圈__________
(选填“能”或“不能”)连续转动.如果通过线圈的电流变大,线圈的转速将会变__________如果改变线圈中的电流方向,重做上述实验,则线圈的转动方向跟原来__________(选填些“一致”或“不同”)
6.直流电动机工作时,将__________能转化为__________能.能使直流电动机线圈刚转过平衡位置就自动改变线圈中电流方向的装置是__________
提分训练
7.电动机是一种高效率、低污染的设备,广泛应用于日常生活和生产实际中,下列家用电器中应用了电动机的是（
）
A.电饭锅
B.洗衣机
C.电热毯
D.电热水壶
8.如图为扬声器的示意图,当从P、Q两端输入携带声音信息、时刻变化的电流时,线圈就受到时刻变化的力的作用,从而带动纸盆振动起来,发出声音.下列判断正确的有（
）
A.发电机原理与扬声器相同
B.扬声器的工作原理是通电线圈在磁场中受力动
C.在P、Q两端接上灵敏电流计,拉动纸盆来回运动,电流计指针不会偏转
D.在P、Q两端输入大小、方向均不变的电流时,扬声器会持续发出同一个声音
9.将如图甲所示的铜线框上方的尖端挂在电池的正极,并保持良好接触,下端的两个弧形导线头分别压在磁钢柱的前后两侧,且始终与磁钢柱接触良好,磁钢柱吸附在电池底部的负极上,制成如图乙所示的小玩具,铜线框由静止释放后会转动起来关于该现象,下列说法正确的是（
）
A.它的原理与发电机原理相同
B.若将磁体的磁极对调,铜线框中电流的方向会改变
C.若将磁体的磁极对调,铜线框的转动方向将会改变
D.若下端有一个导线头与磁钢柱接触不良,导线框不可能转动
10.利用两种或两种以上能源的汽车称为混合动力型汽车,如图所示为“并联混合动力型汽车”的原理图,这种汽车在制动减速时,电动机的飞轮与汽车轮子摩擦,电动机作为发电机使用,把机械能转化成了__________
能,实现了对电池的充电,混合动力型汽车节约了汽油,减少了尾气排放,是节约能源的一种可行的办法电动机转动的原理是:通电导体在__________
11.实验室常用的磁电式电流表的结构如图所示,线圈与接线柱相连研究发现当通以如图所示方向的电流时,线圈带动指针向右偏转,这与__________
(选填“电动机”或“发电机”)的工作原理相同，当线圈中通以相反方向电流时,电流表指针向__________(选填“左”或“右”)偏转.如果线圈中的电流增大,电流表指针的偏转角度将__________(选填变大”“变小”或“不变”).
12.如图所示,粗糙的金属支架竖直固定在木板上,并跟电源、开关连接.用手拿着铝棒AB放在金属支架右侧,跟支架紧密接触,整个装置处于竖直向下的磁场中闭合开关,放手后铝棒AB正好向下匀速运动,此时AB受到的磁场力向__________(选填“左”或“右”),你判断的依据____________________
强化训练
13.在探究“电动机为什么会转动”的实验中:我们首先想到的是磁体间发生相互作用是因为一个磁体放在了另一个磁体的磁场中,由于通电导体周围也存在磁场,磁体会对通电导体产生力的作用吗?
(1)如图所示,将一根导体ab置于蹄形磁体的两极之间,未闭合开关时导体静止,闭合开关后,导体__________说明磁场对__________导体有力的作用
(2)断开开关,将图中磁体的N和S极对调,再闭合开关,会发现导体ab的运动方向与对调前的运动方向相反,说明通电导体在磁场中的受力方向与__________有关
(3)断开开关,将图中电源的正负极对调,再闭合开关,会发现导体ab的运动方向与对调前的运动方向__________说明通电导体在磁场中的受力方向与__________有关
(4)如果同时改变磁场方向和电流方向,__________
(选填“能”或“不能”)确定受力方向与磁场方向或电流方向是否有关
答案
1.B
2.(1)通电导体在磁场中会受到力的作用
(2)右
通电导体在磁场中受力的方向与磁场方向和电流方向均有关
(3)电
机械(4)左
3.A
4.B
5.能
大
不同
6.电
机械
换向器
7.B
8.B
9.C
10.电
磁场中受到力的作用
11.电动机
左
变大
12.左
AB向下匀速运动,则受到向上的摩擦力,AB对支架有向左的压力
13.(1)运动起来
通电
(2)磁场方向(3)相反
电流方向
(4)不能
