第一节 现代顺风耳——电话

第二十一章 信息的传递
观察与思考
从古到今人们是怎样传递信息的？
古代方法有：
飞鸽传书
狼烟报警
现代传递信息
　　 有线通信：电话、电报、电视
　　 无线通信：收音机、对讲机??
　　 数字化通信：互联网、数字电视??
知道电话交换机的作用。
02
知道电话的结构和工作原理。
01

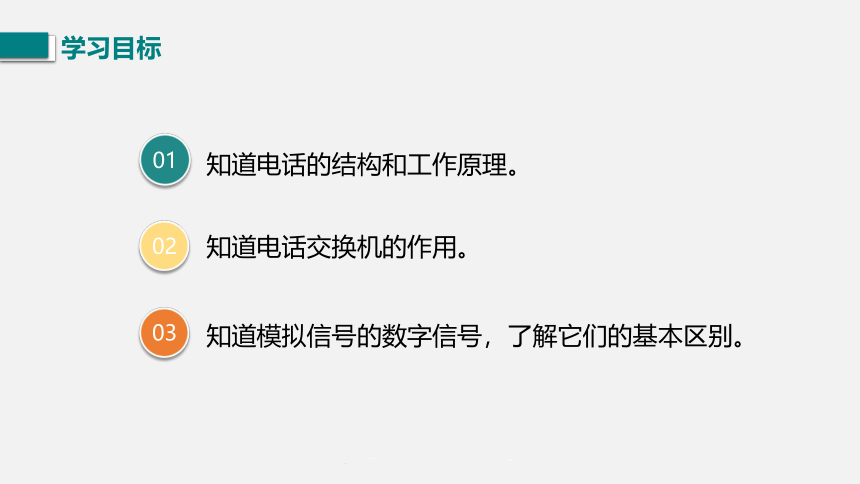

学习目标
知道模拟信号的数字信号，了解它们的基本区别。
03
1876年贝尔发明了电话
1892年，贝尔在纽约至芝加哥
的电话开通仪式上
电流把信息传到远方
女孩说话的声音是如何传到男孩耳朵中的？
思考：你知道电话的结构和组成吗？

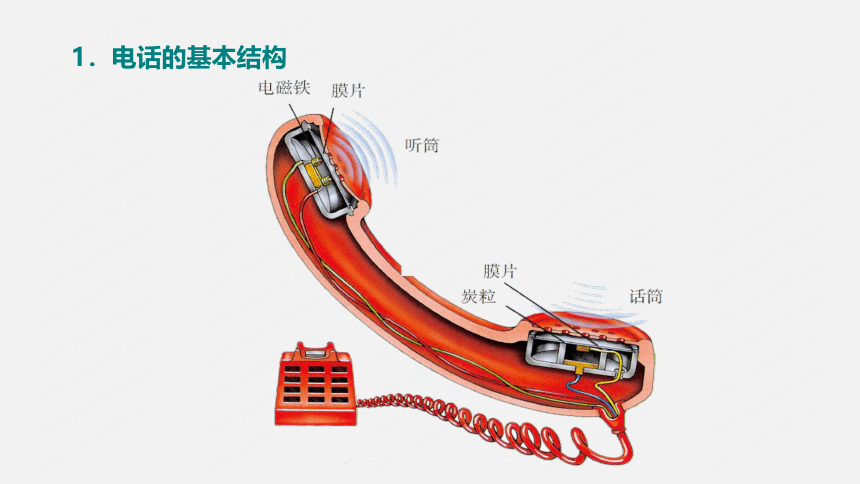

1．电话的基本结构

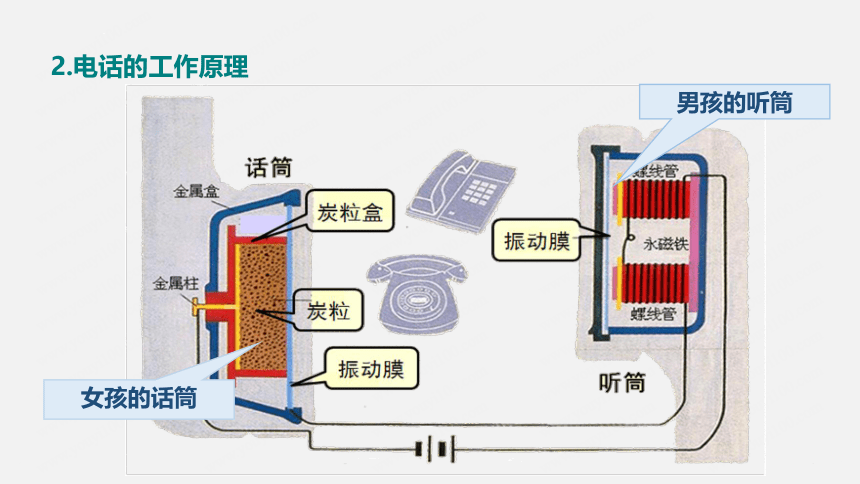

2.电话的工作原理
女孩的话筒
男孩的听筒

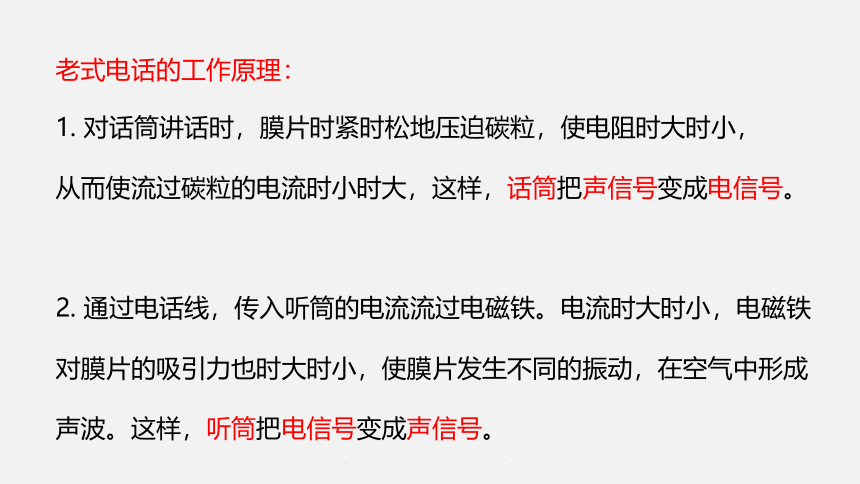

老式电话的工作原理：
1. 对话筒讲话时，膜片时紧时松地压迫碳粒，使电阻时大时小， 从而使流过碳粒的电流时小时大，这样，话筒把声信号变成电信号。
2. 通过电话线，传入听筒的电流流过电磁铁。电流时大时小，电磁铁对膜片的吸引力也时大时小，使膜片发生不同的振动，在空气中形成声波。这样，听筒把电信号变成声信号。
3.电流把信息传到远方
女孩说话
话筒膜片振动
炭盒电阻变化
回路电流变化
磁性强弱变化
听筒膜片振动
男孩听到声音
(老式)
电话
话筒
听筒
：金属盒、碳粒、膜片
：永磁体、线圈、膜片
——把声信号变成电信号
——把电信号还原成声信号
滑动变阻器
小结
电话机的作用：
从能量转化的角度看：机械能转化为电能，电能再转化为机械能。
从信号转换的角度看：声信号转化为电信号，电信号再转化为声信号。
电话交换机
1.图中的每部电话间都能通话，至少需要连接多少根线？有没有办法减少连接导线的数量呢？
两种，第一种是人工交换，是依靠话务员手工操作进行接线和拆线，利用人工接转电话，效率低，而且劳动强度大。
第二种是电话自动交换，电话自动交换机可通过电磁继器进行接线，现代的程控电话机利用了电子计算机技术。
1.电话交换机的作用？
（1）减少电话线的数量，提高线路的利用率。
（2）便于通话时接通，通话完毕拆开。
2.电话交换机的交换方式有几种？
交换机的工作原理
程控电话交换机
模拟通信和数字通信
1.模拟通信
以电话信号为例：在话筒将声音转换成信号电流时，电流的频率、振幅变化的情况跟声音的频率、振幅变化的情况完全一样。
以电报信号为例：用点“ · ”和画“—” 的组合代表各种数字，一定的数字组合代表一个汉字。
2.数字通信
1 ·－－－－ A ·－
2 ··－－－ B －···
3 ···－－ C －·－·
4 ····－ D －··
5 ····· E ·
…… ……
发声、发光的长短，电压、电流的有无，数字0和1，磁体的N、S极等不同符号信息都可组成数字信号。
3.模拟通信与数字通信的优缺点
模拟通信的缺点：
易受干扰
放大失真
形成噪音
传输能耗大
数字通信的优点：
信号失真小
便于存储
传输数据处理简便
安全性高
模拟信号手机
数字信号手机
数字通信是当今通信发展的主要方向
　　3G数字网络
（已普及）
　　4G数字网络
（已普及）
5G数字网络
（已面世）
课堂小结
近代顺风耳——电话
电流信息传到远方
电话交换机
模拟通信和数字通信
随堂训练
1.最简单的电话是__________和__________组成。
2.话筒是将__________信号变成__________信号，
听筒是将__________信号变成__________信号。
　　
话筒 听筒
声 电
电 声
3.1876年由下列哪位科学家发明了电话 （ ）
D
A.莫尔斯　　 B.爱迪生 C.伏打　　　　D.贝尔
解：0 1 1 1 1 0 0 0 1 1 0 0 0 1 1 0 1 1 1 1。
4.如果图21.1-7电码中的点和划分别用数字0和1表示，现要根据图21.1-8的汉字电报码表示一个“学”字，其数字码是怎样的？
