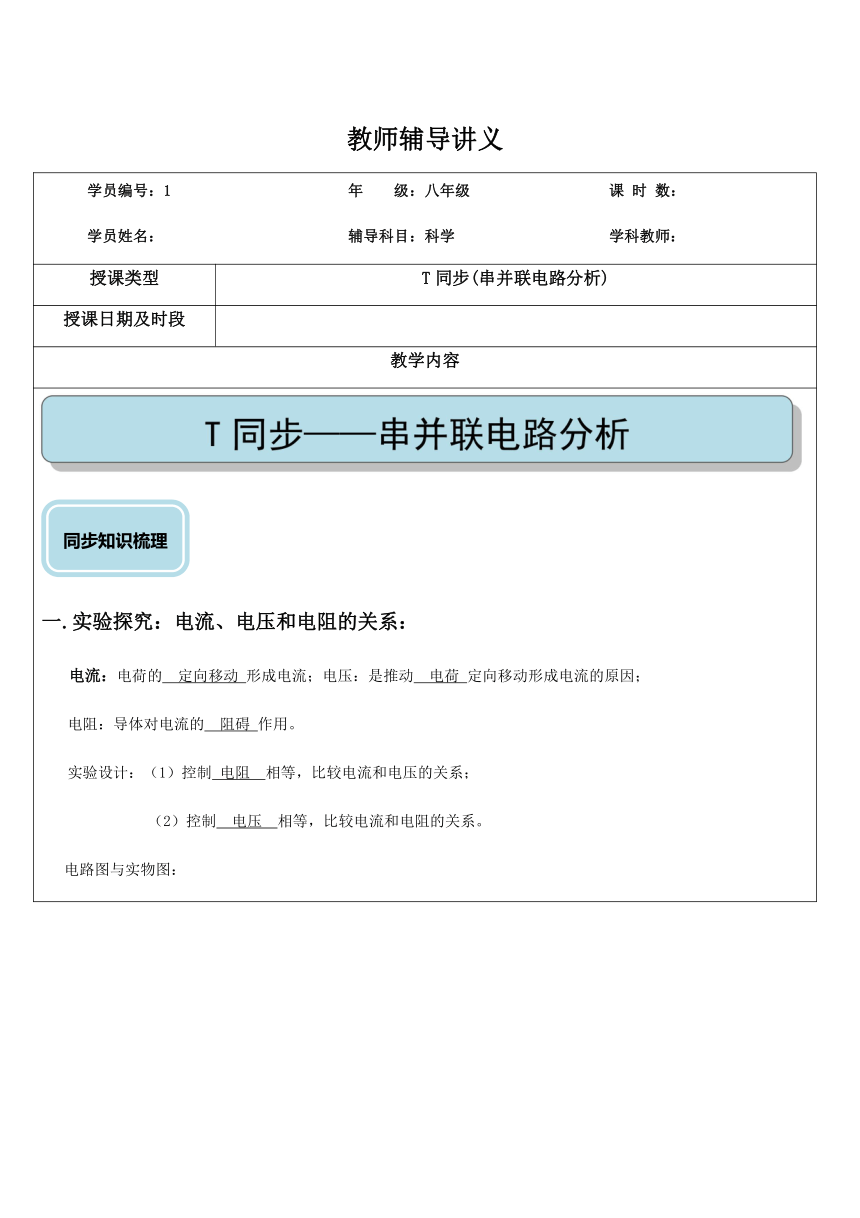

教师辅导讲义
学员编号：1
年 级：八年级
课 时 数：
学员姓名：
辅导科目：科学
学科教师：
授课类型
T同步(串并联电路分析)
授课日期及时段

教学内容
T同步——串并联电路分析
T同步——串并联电路分析
同步知识梳理
同步知识梳理
一.实验探究：电流、电压和电阻的关系：
电流：电荷的 定向移动 形成电流；电压：是推动 电荷 定向移动形成电流的原因；
电阻：导体对电流的 阻碍 作用。
实验设计：（1）控制 电阻 相等，比较电流和电压的关系；
（2）控制 电压 相等，比较电流和电阻的关系。

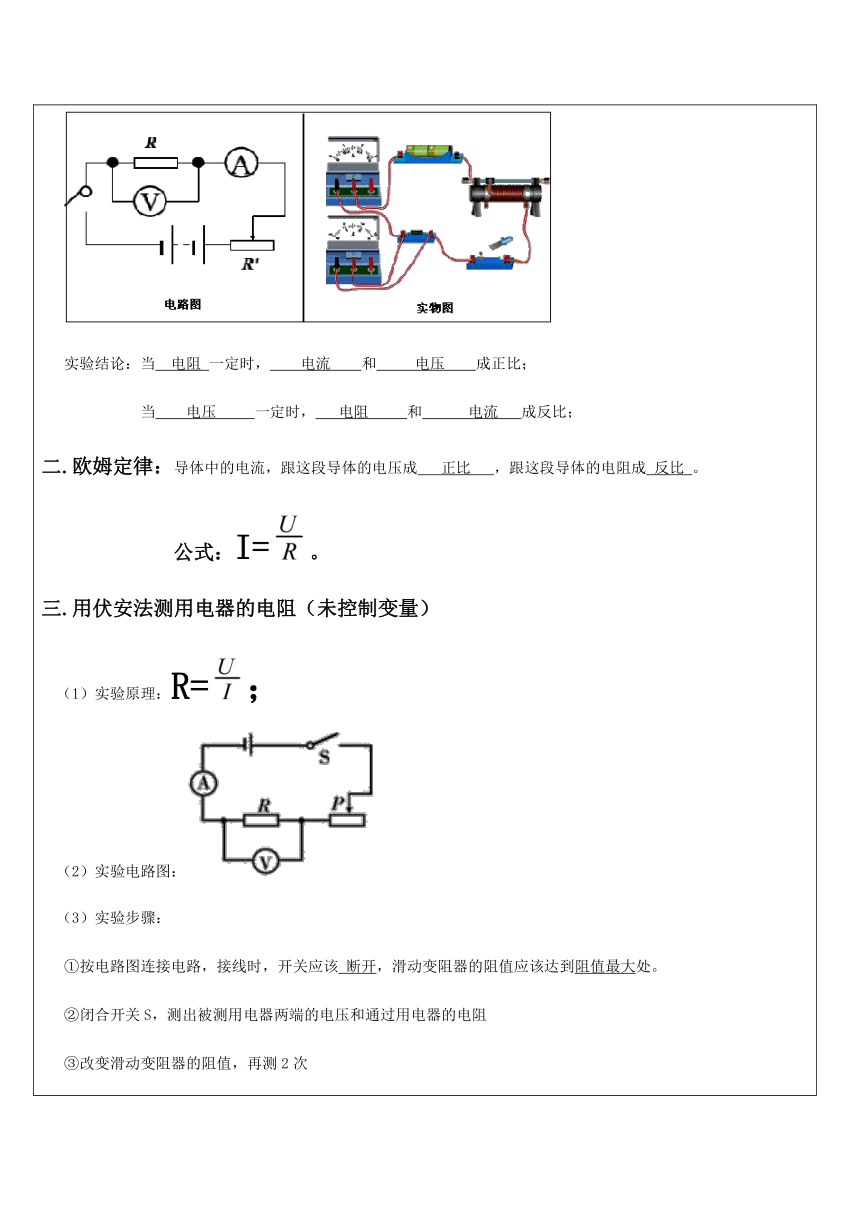

电路图与实物图：
实验结论：当 电阻 一定时， 电流 和 电压 成正比；
当 电压 一定时， 电阻 和 电流 成反比；
二.欧姆定律：导体中的电流，跟这段导体的电压成 正比 ，跟这段导体的电阻成 反比 。
公式：I=false。
三.用伏安法测用电器的电阻（未控制变量）
（1）实验原理：R=false；
（2）实验电路图：
（3）实验步骤：
①按电路图连接电路，接线时，开关应该 断开，滑动变阻器的阻值应该达到阻值最大处。
②闭合开关S，测出被测用电器两端的电压和通过用电器的电阻
③改变滑动变阻器的阻值，再测2次
④求出三组的电阻，然后求平均值，以减小 实验误差 。
四.串、并联电路的电流、电压、电阻的特点：
物理量
串联电路
并联电路
电流
I总=I1=I2
I总=I1+I2
电压
U总=U1+U2
U总=U1=U2
电阻
R总=R1+R2
1/R总=1 /R1+1/ R2
分压或分流
分压U1/U2=R1/R2
分流I1/I2=R2/R1
同步题型分析
同步题型分析
【例1】（2020·广西崇左市·九年级期中） 小明用如图所示电路来探究串联电路的电压特点。
(1)在连接电路时，开关必须 ___________。
(2)实验中最好选择规格 ________（填“相同”或“不同”）的小灯泡。
(3)当把完好电压表A、B两点时，闭合开关，发现L1和L2均不亮，电压表示数为零，则小灯泡L2的故障是__________（选填“短路”或“断路”）。

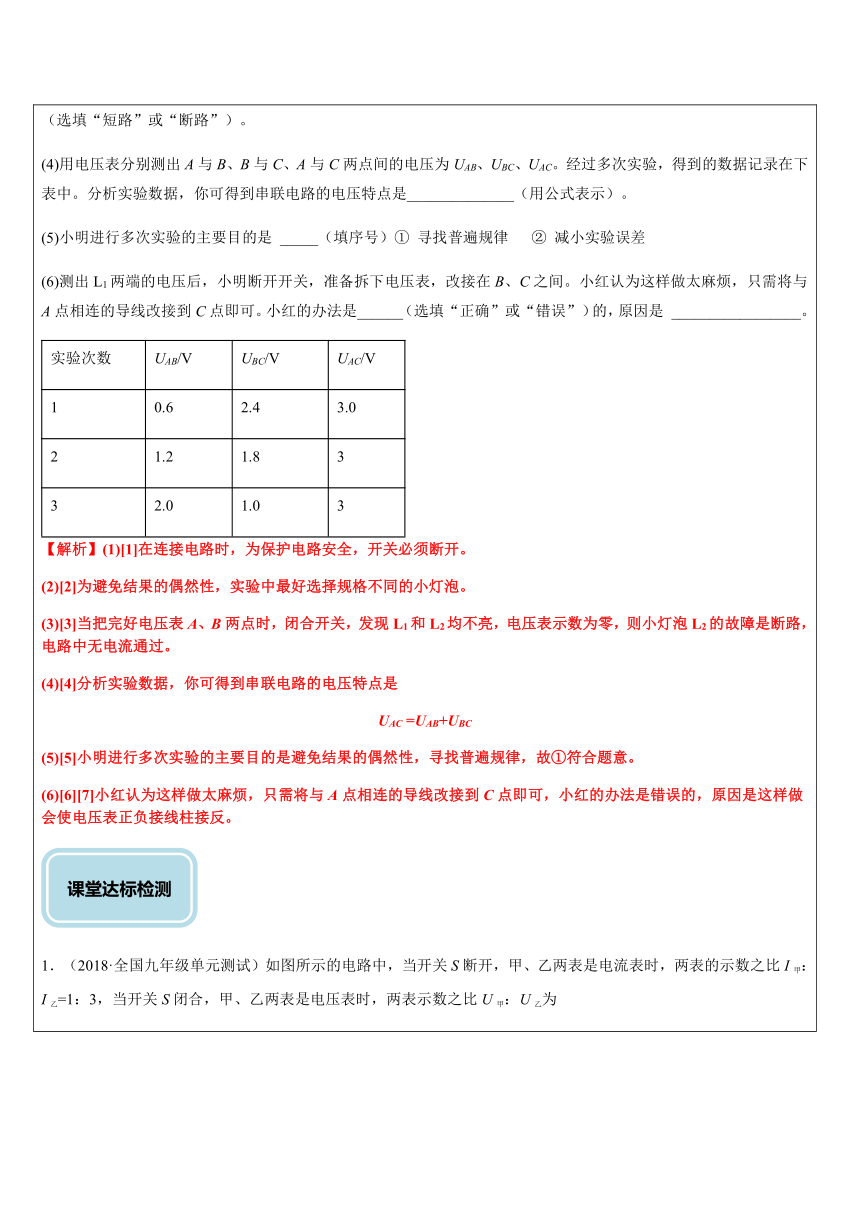

(4)用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC。经过多次实验，得到的数据记录在下表中。分析实验数据，你可得到串联电路的电压特点是______________（用公式表示）。
(5)小明进行多次实验的主要目的是 _____（填序号）① 寻找普遍规律 ② 减小实验误差
(6)测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间。小红认为这样做太麻烦，只需将与A点相连的导线改接到C点即可。小红的办法是______（选填“正确”或“错误”）的，原因是 _________________。
实验次数
UAB/V
UBC/V
UAC/V
1
0.6
2.4
3.0
2
1.2
1.8
3
3
2.0
1.0
3
【解析】(1)[1]在连接电路时，为保护电路安全，开关必须断开。
(2)[2]为避免结果的偶然性，实验中最好选择规格不同的小灯泡。
(3)[3]当把完好电压表A、B两点时，闭合开关，发现L1和L2均不亮，电压表示数为零，则小灯泡L2的故障是断路，电路中无电流通过。
(4)[4]分析实验数据，你可得到串联电路的电压特点是
UAC =UAB+UBC
(5)[5]小明进行多次实验的主要目的是避免结果的偶然性，寻找普遍规律，故①符合题意。
(6)[6][7]小红认为这样做太麻烦，只需将与A点相连的导线改接到C点即可，小红的办法是错误的，原因是这样做会使电压表正负接线柱接反。
课堂达标检测
课堂达标检测
1．（2018·全国九年级单元测试）如图所示的电路中，当开关S断开，甲、乙两表是电流表时，两表的示数之比I甲：I乙=1：3，当开关S闭合，甲、乙两表是电压表时，两表示数之比U甲：U乙为
A．1：2 B．3：2 C．1：3 D．3：1

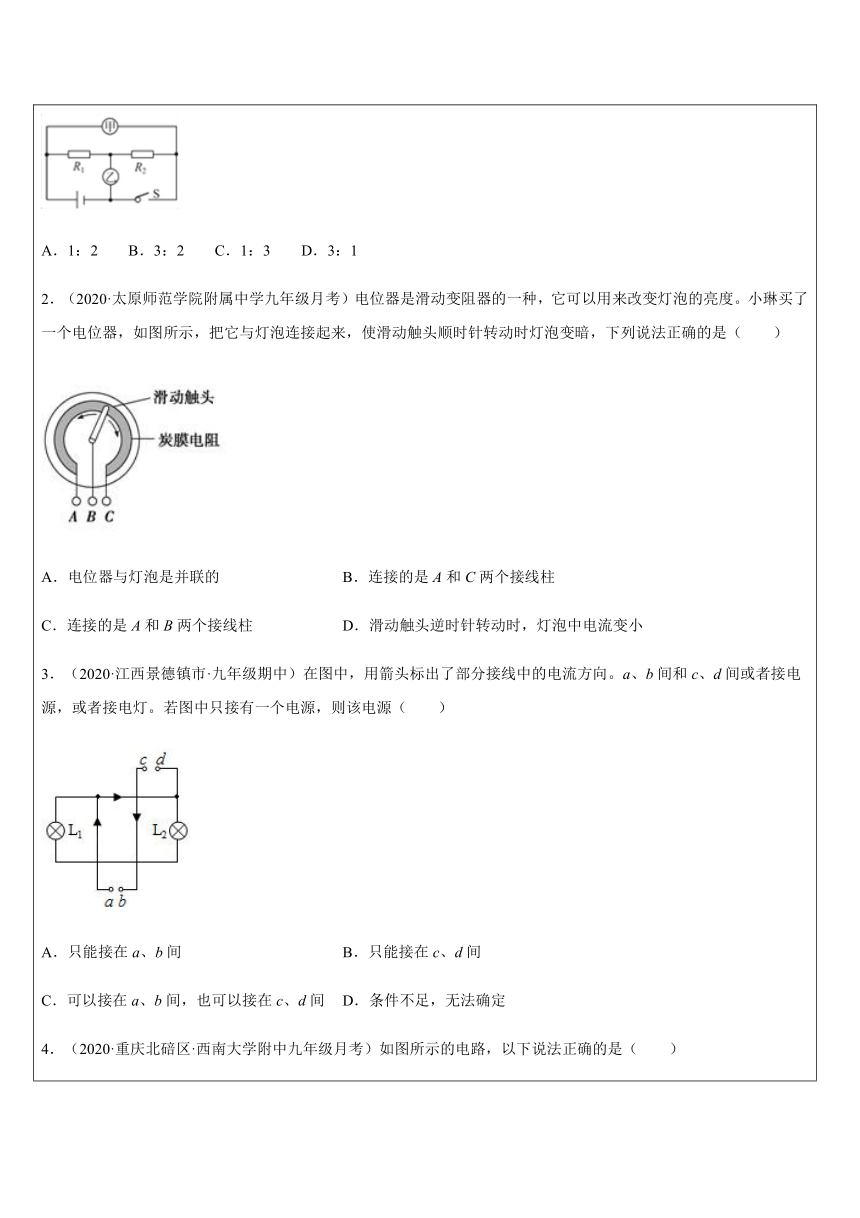

2．（2020·太原师范学院附属中学九年级月考）电位器是滑动变阻器的一种，它可以用来改变灯泡的亮度。小琳买了一个电位器，如图所示，把它与灯泡连接起来，使滑动触头顺时针转动时灯泡变暗，下列说法正确的是（　　）
A．电位器与灯泡是并联的 B．连接的是A和C两个接线柱
C．连接的是A和B两个接线柱 D．滑动触头逆时针转动时，灯泡中电流变小
3．（2020·江西景德镇市·九年级期中）在图中，用箭头标出了部分接线中的电流方向。a、b间和c、d间或者接电源，或者接电灯。若图中只接有一个电源，则该电源（　　）
A．只能接在a、b间 B．只能接在c、d间
C．可以接在a、b间，也可以接在c、d间 D．条件不足，无法确定
4．（2020·重庆北碚区·西南大学附中九年级月考）如图所示的电路，以下说法正确的是（　　）
A．闭合开关S、S1后灯L1、L2串联
B．闭合开关S、S1后，电流表A1测L2的电流
C．闭合开关S、S1后，电流表A2示数等于A1的示数
D．闭合开关S、断开开关S1后，电流表A1示数不变，电流表A2示数变小
5．（2020·重庆市万州第二高级中学九年级期中）如图所示的电路图，下列说法中不正确的是（　　）
A．闭合S2，断开S1、S3时，两灯串联
B．闭合S1、S3，断开S2时，两灯并联
C．闭合S1、S2，断开S3时，两灯都发光
D．闭合S2、S3，断开S1时，L1发光而L2不发光
6．（2020·重庆市万州第三中学九年级期中）如图(a)所示电路中，当闭合开关后，两只电压表的指针偏转均如图(b)所示，则以下说法不正确的是（　　）
A．电源电压为7.5V B．R2两端的电压为1.5V
C．R1两端的电压为1.5 V D．若电阻R1开路，则电阻R2无电流通过
7．（2020·北京通州区·九年级期中）如图所示的电路，电源电压恒为4.5V，且不变。闭合开关，通过L1的电流是0.2A，通过电流表A1的电流是0.7A，通过电流表A2的电流是0.5A，则下列说法正确的是（　　）
A．通过L2的电流是0.4A B．通过L3的电流是0.3A
C．电流表A的示数是1.2A D．电路总电阻为5Ω
3880485294640
8．（2020·浙江杭州市·九年级）如图中四个灯泡的连接方式是（ ）
A．四灯串联
B．四灯并联
C．L2、L3、L4并联，再与L1串联
D．L1、L2、L3并联，再与L4串联
9．（2020·全国九年级课时练习）如图所示电路中，三个电阻器中有两个的阻值相等，电流表内阻不计，如果电流表A1、A2的示数分别为0.2A和0.3A，则通过电源的电流可能是（　　）
A．0.1 A B．0.3A C．0.4A D．0.5A
10．（2020·河南许昌市·九年级期中）A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景如图所示。由此可以判断
A．小球A带正电 B．小球B带正电
C．小球B可能不带电 D．小球A可能不带电
11．（2019·全国）如图所示，开关false可以分别与1、2、3三个固定点接通，则下列判断正确的是（ ）
A．与1接通时，乙灯发光，甲灯不发光
B．与2接通时，甲、乙灯中均无电流通过
C．与3接通时，乙灯发光，甲灯不发光
D．与2接通时，甲灯发光，乙灯不发光
12．（2018·安徽全国·九年级单元测试）有一只圆片形电阻，现在圆片上对称地钻了两个相同的圆孔，如图所示．在圆周的四分之一处各引出一个接线柱：A、B、C、D，比较电阻RAB与RCD的大小，有
A．RAB＝RCD B．RAB＜RCD C．RAB＞RCD D．无法确定
13．（2018·全国九年级专题练习）在图中的圆圈中均为电流表或电压表，开关S闭合后，两灯均能发光，各表均有示数，下列说法正确的是
A．①③示数一定不相等 B．①④示数一定相等
C．②④示数一定不相等 D．③④一定是同种类的表
14．（2018·全国九年级单元测试）某同学做伏安法测电阻的实验时，无论怎样移动滑动变阻器的滑片，发现电压表的示数均为零，而电流表的指针指在满量程之外，这时
A．一定是电压表已损坏，应立即断开开关
B．可能是电流表与电源两极直接相连，应立即断开开关
C．可能是电压表发生了故障，而电流表既未接错也未损坏
D．可能是电流表与电压表接成了串联电路
15．（2019·全国九年级课时练习）如图所示的电路中，电源电压不变，只闭合开关S1时，电压表 与 的示数之比为3：1，只闭合开关S2时，电压表 与 的示数之比为5：3，则R1与R2的电阻之比为（?? ）
A．4：3????????????????????????????? B．1：3?????????????? C．1：5????????????????? D．5：9
4907915233680
16．（2019·全国九年级专题练习）如图所示，将一节干电池和三只均标有“1.5 V　0.5 W”字样的小灯泡接入电路，先闭合S1，再闭合S2，则( )
A．只有灯泡L1熄灭
B．三只灯泡均熄灭
C．灯泡L2、L3熄灭，L1更明亮
D．灯泡L3熄灭，L1、L2均更明亮
17．（2018·全国九年级单元测试）有两个导体，电阻值均为10Ω，把它们串联或并联起来，其总电阻的大小分别是
A．20Ω，5Ω B．20Ω，0.2Ω C．0.2Ω，20Ω D．5Ω，20Ω
18．（2020·山东济宁市·九年级一模）有两个电路元件A．B,把它们串联在电路中,如图乙所示,流过元件的电流与其两端的电压关系如图甲所示．闭合开关S,这时电流表的示数为0.2A,若将A．B两元件并联接在原来的电源上,则此时电路中的总电流为
A．1.2A
B．0.6A
C．0.7A
D．0.5A
19．（2018·江苏泰州市·九年级期中）如图是一种自动测定油箱内油量多少的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表指针所指的刻度，就能知道油箱内油量的多少．则下列说法错误的是（　　）
A．油量表是由电流表改装而成的
B．油量表不可能是由电压表改装而成的
C．定值电阻R′可以起到保护电路的作用
D．油量增加，滑动变阻器R接入电路的电阻值减小，油量表的示数减小
20．（2018·北京丰台区·九年级期末）小欣利用已知阻值为R0的定值电阻和两块电流表测量未知电阻Rx的阻值。他选择了满足这个实验要求的器材，并连接了实验电路，如图所示。当闭合开关S时，电流表A1的示数为I1；电流表A2的示数为I2。在用I1、I2和R0表示Rx时，下列表达式正确的是
30848304832351-5 B C C D C
6-10 C D D C D
11-15 A C C B B
16-20 C A A D D
1-5 B C C D C
6-10 C D D C D
11-15 A C C B B
16-20 C A A D D

B．
C．
D．
