物理人教版九年级 第20章第4节 电动机 同步习题（解析版）

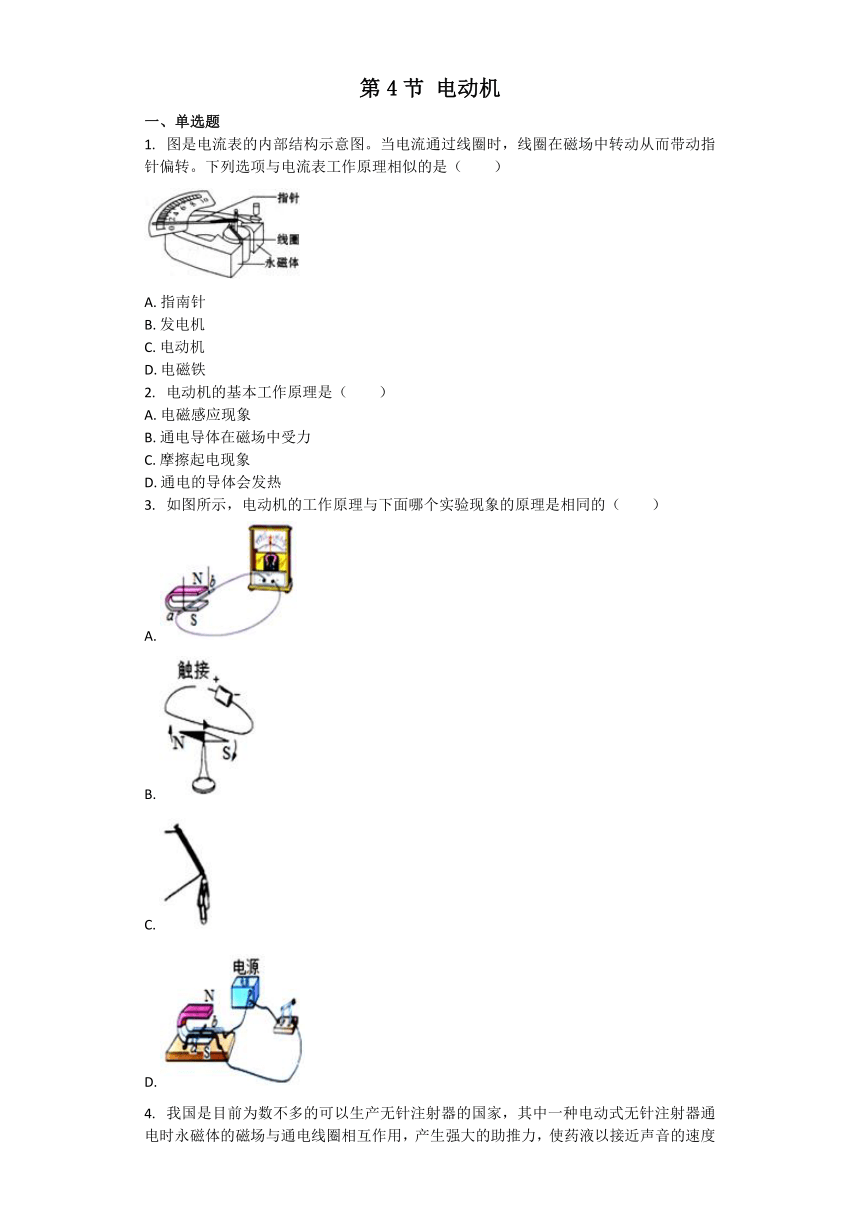

第4节 电动机
一、单选题
1.???图是电流表的内部结构示意图。当电流通过线圈时，线圈在磁场中转动从而带动指针偏转。下列选项与电流表工作原理相似的是（　　）
A.?指南针?????????????????????????
B.?发电机?????????????????????????
C.?电动机?????????????????????????
D.?电磁铁
2.???电动机的基本工作原理是（　　）
A.?电磁感应现象?????????????????????????
B.?通电导体在磁场中受力?????????????????????????
C.?摩擦起电现象?????????????????????????
D.?通电的导体会发热
3.???如图所示，电动机的工作原理与下面哪个实验现象的原理是相同的（　　）
A.??????????????????????????
B.??????????????????????????
C.??????????????????????????
D.?

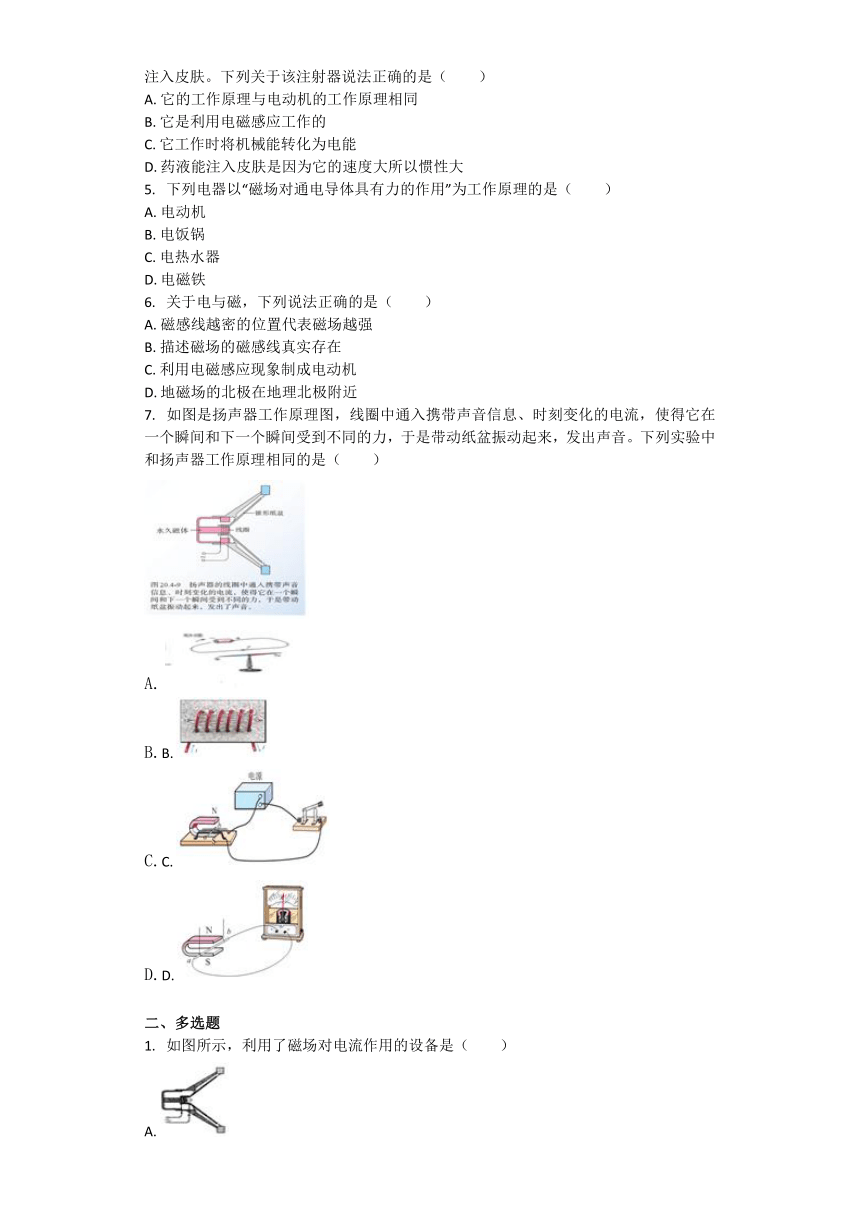

4.???我国是目前为数不多的可以生产无针注射器的国家，其中一种电动式无针注射器通电时永磁体的磁场与通电线圈相互作用，产生强大的助推力，使药液以接近声音的速度注入皮肤。下列关于该注射器说法正确的是（　　）
A.?它的工作原理与电动机的工作原理相同????????????????????????????????????????
B.?它是利用电磁感应工作的????????????????????????????????????????
C.?它工作时将机械能转化为电能????????????????????????????????????????
D.?药液能注入皮肤是因为它的速度大所以惯性大
5.???下列电器以“磁场对通电导体具有力的作用”为工作原理的是（　　）
A.?电动机?????????????????????????
B.?电饭锅?????????????????????????
C.?电热水器?????????????????????????
D.?电磁铁
6.???关于电与磁，下列说法正确的是（　　）
A.?磁感线越密的位置代表磁场越强????????????????????????????????????????
B.?描述磁场的磁感线真实存在????????????????????????????????????????
C.?利用电磁感应现象制成电动机????????????????????????????????????????
D.?地磁场的北极在地理北极附近
7.???如图是扬声器工作原理图，线圈中通入携带声音信息、时刻变化的电流，使得它在一个瞬间和下一个瞬间受到不同的力，于是带动纸盆振动起来，发出声音。下列实验中和扬声器工作原理相同的是（　　）
??????????????????????????
B.??????????????????????????
C.??????????????????????????
D.?
二、多选题

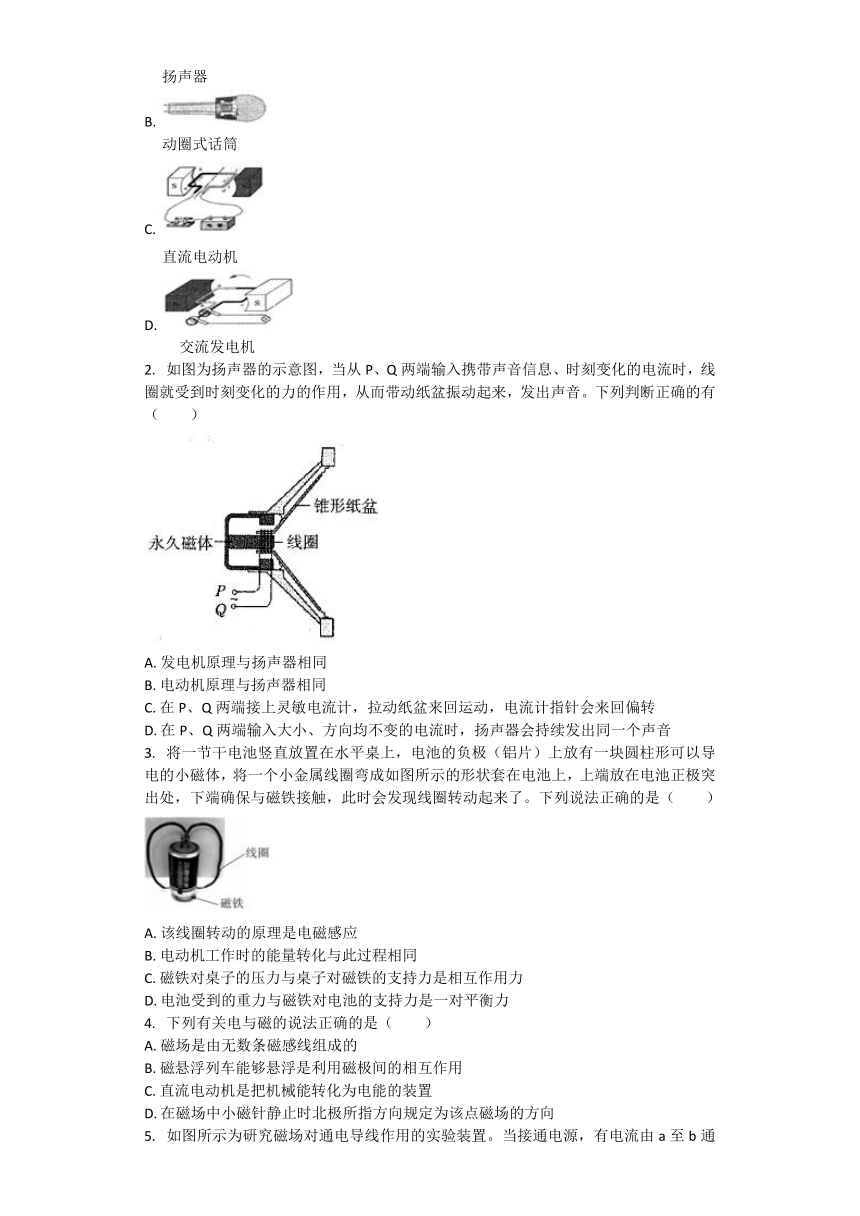

1.???如图所示，利用了磁场对电流作用的设备是（　　）
A.?
??? 扬声器????????????????????????????????????????
B.?
??? 动圈式话筒????????????????????????????????????????
C.?
??? 直流电动机????????????????????????????????????????
D.?
???????? 交流发电机
2.???如图为扬声器的示意图，当从P、Q两端输入携带声音信息、时刻变化的电流时，线圈就受到时刻变化的力的作用，从而带动纸盆振动起来，发出声音。下列判断正确的有（　　）
A.?发电机原理与扬声器相同
B.?电动机原理与扬声器相同
C.?在P、Q两端接上灵敏电流计，拉动纸盆来回运动，电流计指针会来回偏转
D.?在P、Q两端输入大小、方向均不变的电流时，扬声器会持续发出同一个声音
???将一节干电池竖直放置在水平桌上，电池的负极（铝片）上放有一块圆柱形可以导电的小磁体，将一个小金属线圈弯成如图所示的形状套在电池上，上端放在电池正极突出处，下端确保与磁铁接触，此时会发现线圈转动起来了。下列说法正确的是（　　）
A.?该线圈转动的原理是电磁感应????????????????????????????????????????
B.?电动机工作时的能量转化与此过程相同????????????????????????????????????????
C.?磁铁对桌子的压力与桌子对磁铁的支持力是相互作用力????????
D.?电池受到的重力与磁铁对电池的支持力是一对平衡力
4.???下列有关电与磁的说法正确的是（　　）
A.?磁场是由无数条磁感线组成的????????????????????????????????????????
B.?磁悬浮列车能够悬浮是利用磁极间的相互作用????????????????????????????????????????
C.?直流电动机是把机械能转化为电能的装置????????????????????????????????????????
D.?在磁场中小磁针静止时北极所指方向规定为该点磁场的方向

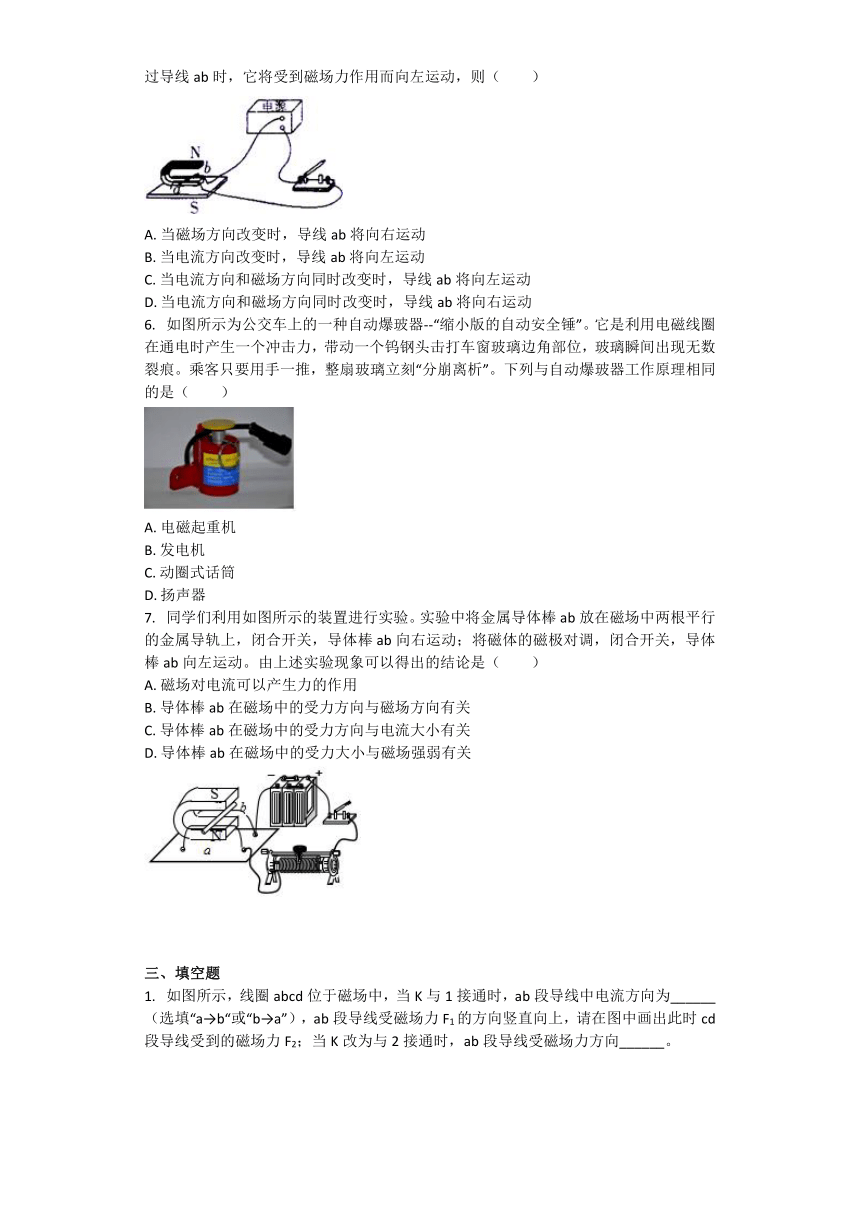

5.???如图所示为研究磁场对通电导线作用的实验装置。当接通电源，有电流由a至b通过导线ab时，它将受到磁场力作用而向左运动，则（　　）
A.?当磁场方向改变时，导线ab将向右运动????????????????????????????????????????
B.?当电流方向改变时，导线ab将向左运动????????????????????????????????????????
C.?当电流方向和磁场方向同时改变时，导线ab将向左运动???????????
D.?当电流方向和磁场方向同时改变时，导线ab将向右运动
6.???如图所示为公交车上的一种自动爆玻器--“缩小版的自动安全锤”。它是利用电磁线圈在通电时产生一个冲击力，带动一个钨钢头击打车窗玻璃边角部位，玻璃瞬间出现无数裂痕。乘客只要用手一推，整扇玻璃立刻“分崩离析”。下列与自动爆玻器工作原理相同的是（　　）
A.?电磁起重机?????????????????????????
B.?发电机?????????????????????????
C.?动圈式话筒?????????????????????????
D.?扬声器
7.???同学们利用如图所示的装置进行实验。实验中将金属导体棒ab放在磁场中两根平行的金属导轨上，闭合开关，导体棒ab向右运动；将磁体的磁极对调，闭合开关，导体棒ab向左运动。由上述实验现象可以得出的结论是（　　）
A.?磁场对电流可以产生力的作用????????????????????????????????????????
B.?导体棒ab在磁场中的受力方向与磁场方向有关????????????????????????????????????????
C.?导体棒ab在磁场中的受力方向与电流大小有关????????????????????????????????????????
D.?导体棒ab在磁场中的受力大小与磁场强弱有关
三、填空题

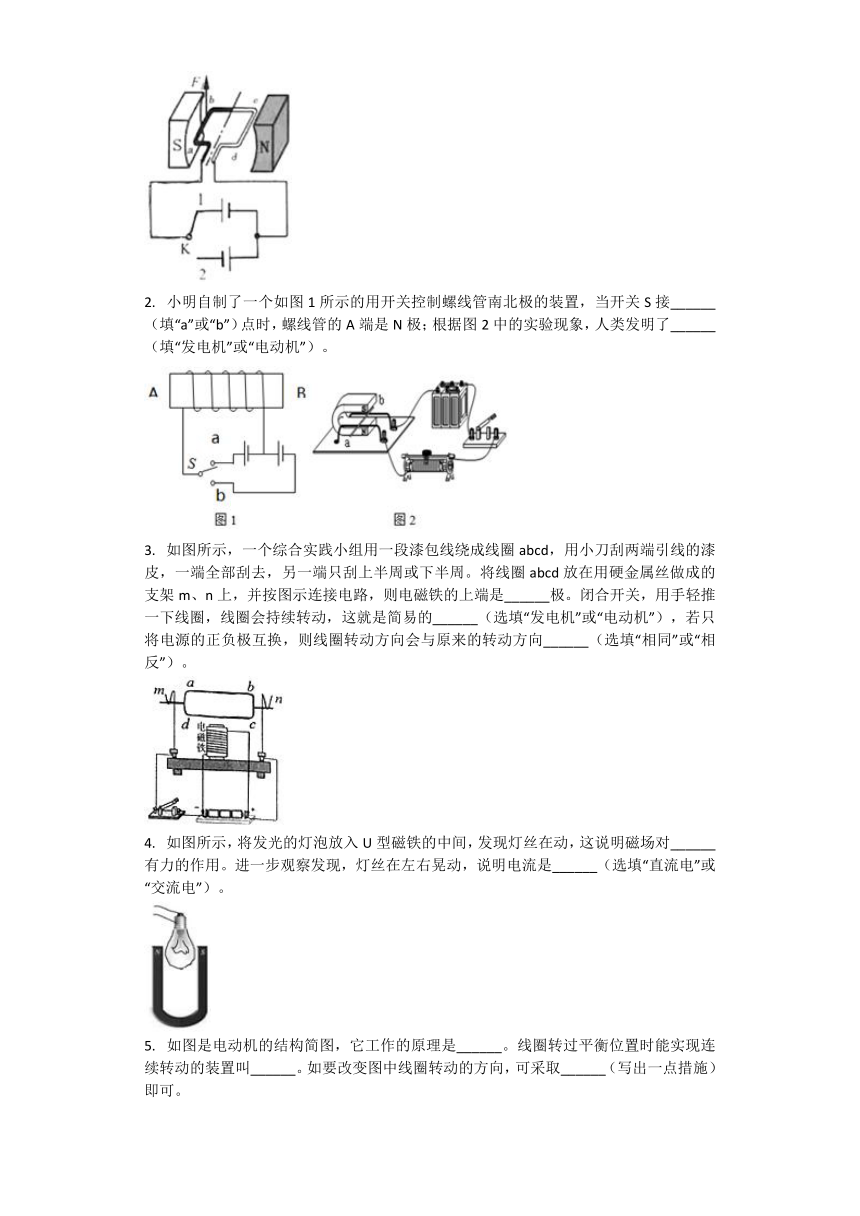

1.???如图所示，线圈abcd位于磁场中，当K与1接通时，ab段导线中电流方向为______（选填“a→b“或“b→a”），ab段导线受磁场力F1的方向竖直向上，请在图中画出此时cd段导线受到的磁场力F2；当K改为与2接通时，ab段导线受磁场力方向______。
???小明自制了一个如图1所示的用开关控制螺线管南北极的装置，当开关S接______（填“a”或“b”）点时，螺线管的A端是N极；根据图2中的实验现象，人类发明了______（填“发电机”或“电动机”）。
???如图所示，一个综合实践小组用一段漆包线绕成线圈abcd，用小刀刮两端引线的漆皮，一端全部刮去，另一端只刮上半周或下半周。将线圈abcd放在用硬金属丝做成的支架m、n上，并按图示连接电路，则电磁铁的上端是______极。闭合开关，用手轻推一下线圈，线圈会持续转动，这就是简易的______（选填“发电机”或“电动机”），若只将电源的正负极互换，则线圈转动方向会与原来的转动方向______（选填“相同”或“相反”）。
???如图所示，将发光的灯泡放入U型磁铁的中间，发现灯丝在动，这说明磁场对______有力的作用。进一步观察发现，灯丝在左右晃动，说明电流是______（选填“直流电”或“交流电”）。
5.???如图是电动机的结构简图，它工作的原理是______。线圈转过平衡位置时能实现连续转动的装置叫______。如要改变图中线圈转动的方向，可采取______（写出一点措施）即可。
四、作图题
1.???如图所示，在电磁铁上方用弹簧挂着一个条形磁体，闭合开关S，条形磁体静止后，滑片P向右滑动时弹簧伸长。请用箭头标出磁感线的方向，并用“+”“-”在括号内标出电源正负极。
2.???如图所示，通电导线中电流的方向向右，磁场对通电导线力的方向如图A所示．改变实验条件，在图B中画出磁场对通电导线的作用图的示意图．
五、简答题
1.现在常用的动圈式耳机，其构造跟如图甲中的扬声器相同，不过耳机的体积小很多。图乙是动圈式话筒，其构造和动圈式耳机类似。因此，用两只动圈式耳机就可以制作一部最简单的电话：一只当话筒，另一只当听筒，两耳机之间用一对导线连起来。这样，对着一只耳机说话，在另一只耳机里就能听到说话声。这部电话是没有电池的，从能量转化的角度看，一只耳机处是磁生电，另一只耳机处是电生磁。请问：磁生电和电生磁的两只耳机中，哪只是话筒，哪只是听筒？
第4节 电动机
【单选题答案】
1.??C???????2.??B???????3.??D???????4.??A???????5.??A???????
6.??A???????7.??C???????
【解析】
1.??
解：通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大。因此可以利用电流表指针的转动幅度来体现电路中电流的大小。
A、指南针是利用磁铁静止时有指示南北的性质制成的，与电流表的制成原理无关。故A错误。
B、发电机是利用电磁感应现象制成的，与电流表的制成原理无关。故B错误。
C、电动机是利用通电线圈在磁场中受力而转动的理论制成的。故C正确。
D、电磁铁是利用电流的磁效应制成的，与电流表的工作原理无关。故D错误。
故选：C。
首先利用图示的装置分析出其制成原理，然后再逐个分析选择项中的各电学元件的制成原理，分别与前面分析的结论对应即可得到答案。
在学过的测量工具或设备中，每个工具或设备都有自己的制成原理，如：天平、温度计、电话、电磁继电器、测力计，以及此题中提到的这些设备。针对它们的制成原理的考查，是一个热点题型，需要重点掌握。
2.??
解：电动机的基本工作原理是：通电导体在磁场中受力。电磁感应是发电机原理；摩擦起电是产生静电；通电导体发热是电能转化为内能。故ACD错误。
故选：B。
要解答本题需掌握：电动机的原理是利用通电导体在磁场中受力转动的原理制成的。
本题主要考查学生对：电动机原理的了解和掌握，是一道基础题。
3.??
解：A、图中导体水平运动切割磁感线，导体中产生电流，是电磁感应现象，是发电机的原理，不是电动机的原理，故A不合题意；
B、图中通电后小磁针偏转，说明电流周围存在着磁场，是电流的磁效应实验，不是电动机的原理，故B不合题意；
C、图中自制电磁铁利用了电流的磁效应，不是电动机的原理，故C不合题意；
D、图中通电导线在磁场中受力而运动，是电动机的原理，故D符合题意。
故选：D。
电动机是利用通电线圈在磁场里受力转动的原理制成的。结合图中装置可逐一做出判断。
本题考查发电机、电动机、电流的磁效应、电磁铁等的原理，电动机的原理是通电导体在磁场中受力或通电线圈在磁场中受力转动，发电机的原理是电磁感应现象。
4.??
解：
ABC、根据题意可知，电动式无针注射器是依靠磁场对通电导体有力的作用，将药液快速“注入”皮肤的，这与电动机的原理相同，工作时将电能转化为机械能，故A正确，BC错误；
D、惯性是物体本身的一种性质，只与质量有关，与速度无关，故D错误。
故选：A。
（1）磁场对通电导体会产生力的作用，这与电动机的原理相同，工作时将电能转化为机械能；
（2）惯性是物体本身的一种性质，只与质量有关，与速度无关。
本题以新型的“无针注射器”为内容，考查了相关知识在其中的应用，体现了物理与高科技的联系。
5.??
解：A、电动机的工作原理是磁场对通电导体有力的作用，故A符合题意；
B、电饭锅是利用电流流过导体时发热而工作的，应用了电流的热效应，故B不符合题意；
C、电热水器是利用电流流过导体时发热而工作的，应用了电流的热效应，故C不符合题意；
D、电磁铁是利用电流的磁效应工作的，故D不符合题意。
故选：A。
（1）通电导线在磁场中受到磁场力的作用，电动机是利用通电导线在磁场中受力而工作的；
（2）电流周围可以产生磁场，电磁铁、电铃等利用了电流的磁效应；
（3）电流流过导体时导体发热，这种现象是电流的热效应，白炽灯、电饭锅应用了电流的热效应。
知道电流存在着三种效应，并能区分生活中常见用电器是利用到了上述的哪种效应的原理制成的、知道各种电器工作时能量的转化方向是解决该类问题的关键。
6.??
解：A、用磁感线来描述磁场，磁感线越密表示该位置的磁场越强，说法正确。
B、磁感线不是真实存在的，而是为了研究方便而假想的曲线，说法错误。
C、利用电磁感应现象制成了发电机，而电动机是利用通电导体在磁场中受力运动原理工作的，说法错误。
D、地磁场的北极在地理南极附近，说法错误。
故选：A。
（1）磁场看不见摸不到，为了研究磁场，在磁场中画一些磁感线来描述磁场，磁场越强磁感线越密。
（2）电动机的工作原理相同，都是根据通电导体在磁场中受力而运动原理工作的。
（3）地球是个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理北极附近。
电磁部分包括电流周围存在磁场，电生磁，磁生电，要掌握这三部分各是谁的工作原理，是常考知识点。
7.??
解：扬声器是根据通电导体在磁场中受力而运动原理工作的。
A、如图是奥斯特实验，表明通电导体周围存在磁场，是电流的磁效应，与扬声器的原理不同。
B、如图是通电螺线管，在通电时周围产生磁场，是电流的磁效应，与扬声器的原理不同。
C、如图电路中有电源和磁体，是通电导体在磁场中受力而运动，与扬声器的原理相同。
D、如图电路中只有磁体，没有电源，是电磁感应，与扬声器的原理不同。
故选：C。
知道扬声器的工作原理，然后从选项中找出和扬声器原理相同的即可。
电磁部分涉及到三部分内容，包括电生磁、磁生电、磁场对电流作用，归纳这三部分各是谁的工作原理，即可解决这部分的内容。
【多选题答案】
1.??AC???????2.??BC???????3.??BCD???????4.??BD???????5.??AC???????
6.??AD???????7.??AB???????
【解析】
1.??
解：A、这是扬声器构造示意图，扬声器的原理是：线圈中通以交变电流，其方向不断变化，线圈受永磁体的作用不断来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。扬声器就是利用了磁场对电流的作用，故A正确；
?B、这是动圈式话筒构造示意图，动圈式话筒的原理是：对着话筒说话时，产生的声音使膜片振动，与膜片相连的线圈也跟着一起振动，线圈在磁场中的这种运动，能产生随着声音的变化而变化的电流，经放大后，通过扬声器还原成声音。动圈式话筒其实就是利用了电磁感应的原理，故B不正确；
C、这是电动机构造示意图，电动机的原理是：通电线圈在磁场中受力而发生转动。电动机就是利用了磁场对电流的作用，故C正确；
D、这是发电机构造示意图，发电机的原理是：闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中就会产生感应电流。发电机就是利用了电磁感应的原理，故D不正确。
故选：AC。
解答本题时，首先要清楚这四个图分别是什么构造示意图，然后根据它们各自的原理进行分析，从而做出选择。
本题综合考查了扬声器、电动机、动圈式话筒和发电机的工作原理，其中扬声器和电动机的原理相同，都是利用了磁场对电流的作用；动圈式话筒和发电机的原理相同，都是利用了电磁感应。这两个原理的因果关系和能量转化正好是相反的。
2.??
解：
AB、扬声器把电信号转化为声信号，利用通电导体在磁场中受力原理来工作的，在工作中是将电能转化为机械能，与电动机的原理相同，故A错误、B正确；
C、若在P、Q两端接上灵敏电流计，拉动纸盆来回运动，线圈会在磁场中做切割磁感线运动，在电路中会产生感应电流，电流计指针会来回偏转，故C正确；
D、若在P、Q两端输入大小、方向均不变的电流时，线圈中会产生磁场，与永磁体相吸引或相排斥，不会引起锥形纸盆的振动，不会发出声音，故D错误。
故选：BC。
（1）扬声器把电信号转化为声信号，利用通电导体在磁场中受力原理来工作的，在工作中是将电能转化为机械能；
（2）闭合电路的一部分导体在磁场中做切割磁感线运动时会产生感应电流；
（3）若在P、Q两端输入大小、方向均不变的电流时，线圈中会产生磁场，与永磁体相吸引或相排斥。
本题主要考查学生对动圈式扬声器的构造和原理的了解和掌握，是一道中等题。
3.??
解：
A、本题中有电源且线圈在磁场中，该线圈转动的原理是通电线圈在磁场中受力而转动，与电动机的原理相同，故A错误；
B、电动机工作时的能量转化与此过程相同，都是消耗电能，得到机械能，即将电能转化为机械能，故B正确；
C、磁铁对桌子的压力与桌子对磁铁的支持力作用在两个物体上，是一对相互作用力，故C正确；
D、电池受到的重力与磁铁对电池的支持力符合二力平衡的条件，是一对平衡力，故D正确。
故选：BCD。
（1）依据电动机工作原理以及能量的转化即可解答此题。
（2）根据平衡力和相互作用力的条件进行判断。
平衡力的条件：大小相等、方向相反、作用在同一个物体上，作用在同一条直线上。
相互作用力：大小相等、方向相反、作用在两个物体上，作用在同一条直线上。
本题考查了直流电动机的构造和工作过程以及能量的转化以及平衡力与相互作用力的辨别，是常见题型。
4.??
解：
A．磁场是磁体周围存在的一种特殊的物质，它是看不见的，但它是真实的客观存在，磁感线是为了形象直观地描述磁场而画出来的，它可以看得见，但不是真实的存在，故A错误；
B．磁悬浮列车能够悬浮是利用了同名磁极相互排斥的特点，故B正确；
C．直流电动机属于用电器，是把电能转化为机械能的装置，故C错误；
D．根据磁场方向的规定可知，磁场中某点，小磁针静止时北极所指的方向为该点的磁场方向，故D正确。
故选：BD。
（1）磁体周围存在磁场，为了描述磁场的分布引入磁感线；
（2）同名磁极相互排斥、异名磁极相互吸引；
（3）电动机是把电能转化为机械能的装置；
（4）磁场方向的规定：磁场中某点，小磁针静止时北极所指的方向为该点的磁场方向。
本题考查了学生对磁场、磁感线、磁悬浮列车的原理、磁场方向的理解与掌握，是一道磁学基础知识的综合题，需要掌握。
5.??
解：
AB、当磁场方向改变或电流方向改变时，导线ab的运动方向也会发生变化，即向右运动，故A正确，B错误；
CD、当电流方向和磁场方向同时改变时，导体的运动方向不变，即向左运动，故C正确，D错误。
故选：AC。
通电导体在磁场中受到力的作用，受力方向与两个因素有关：一个是磁场方向，另一个是电流方向。如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变。
要掌握好通电导体在磁场中受力的影响因素，相对比较简单，属于基础题。
6.??
解：
A、电磁起重机工作时对重物做功，把电能转化为机械能，故A符合题意；
B、发电机利用的是电磁感应原理，是把机械能转化为电能，故B不符合题意；
C、动圈式话筒是把机械能转化为电能，故C不符合题意；
D、扬声器是把电信号转换成声信号的一种装置，它主要由固定的永久磁体、线圈和锥形纸盆构成。当线圈中通过随声音变化的电流时，据通电导线在磁场中受力的作用的原理知，通电线圈会在永久磁铁的磁场中受到变化的力的作用，即线圈所受力时而排斥，时而吸引，从而使得线圈振动，是电能转化为机械能，故D符合题意。
故选：AD。
按下开关，自动爆破器的线圈在磁场中收到力的作用而运动，产生一个冲击力，带动一个钨钢头击打车窗玻璃边角部位，实现击碎玻璃的目的，是电能转化为机械能。
此题主要考查的是学生对通电导线在磁场中受到力的作用的原理的理解和掌握，并会应用于实际是解决该题的关键。
7.??
解：A、闭合开关，导体棒ab向左运动，说明通电导体在磁场中受到磁场力的作用，故A正确；
BCD、闭合开关，导体棒ab向左运动；将磁体的磁极对调，闭合开关，导体棒ab向右运动，是通过改变磁体磁极方向，从而改变导体棒所受磁场力方向，说明导体棒ab在磁场中的受力方向与磁场方向有关，电路中电流、磁极强弱都不变，故B正确，CD错误。
故选：AB。
（1）通电导体在磁场中受到磁场力的作用，根据这种现象，人们制成了电动机，
（2）通电导线所受磁场力的方向由电流方向、磁场方向决定。
本题考查了电动机的原理和影响磁场力方向的因素等问题，难度不大，是一道基础题，牢固掌握基础知识是正确解题的前提。
【填空题答案】
1.??a→b? 竖直向下???????
2.??b? 电动机???????
3.??N? 电动机? 相同???????
4.??电流（或通电导体）? 交流电???????
5.??通电线圈在磁场中受力转动? 换向器? 改变磁场对电流的方向（或改变磁感线方向）???????
【解析】
1.??
解：当K与1接通时，根据电源可知，ab段导线中电流方向为a→b。
图中cd的电流的方向是从c到d，与ab的电流方向相反，所以受到的力的方向是竖直向下的；
当K改为与2接通时，ab段导线中的电流方向改变，则受到的力的方向也会发生变化，即竖直向下。
故答案为：a→b；如上图；竖直向下。
在电源外部，电流从电源正极流出，最后回到电源的负极；根据通电导体在磁场中受力的方向与电流方向和磁场方向的关系，可画出此时cd段导线受到磁场力的方向，还可判断K改为与2接通时，ab段导线受磁场力的方向。
该题考查了通电导线在磁场中受力方向的影响因素，有一定的综合性，难易程度适中。
2.??
解：要使螺线管的A端是N极，根据安培定则可知，螺线管中正面的电流方向是向上的，即电流从螺线管的右端流入、左端流出，所以电源左端是正极，右端是负极，故开关S应该接到b点；
在图2的实验中，当闭合开关后，可以观察到磁场中的金属棒ab在导轨上运动，这说明通电导体在磁场中受到力的作用，据此人们发明了电动机。
故答案为：b；电动机。
（1）利用安培定则确定螺线管中的电流方向，从而确定电源正负极和开关的位置；
（2）电动机的原理：通电导体在磁场中受到力的作用。
此题主要考查了学生对安培定则、磁场对电流的作用的理解情况，属于基础题。
3.??
解：由图可知，电流是从电磁铁的上端流入，下端流出，根据安培定则可知，电磁铁的上端是N极；
闭合开关，用手轻推一下线圈，通电的线圈在磁场中由于受到磁力的作用会持续转动，这就是简易的电动机的原理；
若只将电源的正负极互换，则电流的方向发生改变，磁极的方向也发生了改变，则受到的磁场力的方向不改变，线圈转动方向会与原来的转动方向相同。
故答案为：N；电动机；相同。
根据安培定则判定电磁铁的极性；通电导体在磁场中受到力的作用；通电导体在磁场中受力的方向与电流方向和磁场的方向有关。
本题考查了简易电动机的原理、安培定则的应用，是一道基础实验题。
4.??
解：有电流通过的灯丝置于磁场中晃动，说明灯丝在磁场中受到力的作用，是磁场对电流（或通电导体）的作用。
?灯丝在左右晃动，说明灯丝在磁场中受力方向不断发生改变，磁场方向不变，只能是灯丝中电流的方向不断发生改变，此电流是交流电。
故答案为：电流（或通电导体）；交流电。
（1）发光的灯丝告诉了灯丝中有电流通过；灯丝颤动说明受到了力的作用。
（2）通电导体在磁场中受力方向与磁场方向和电流方向有关。
通过灯丝的晃动，联系到受力，进而与通电导体在磁场中受力而运动联系起来是解决此题的思路。
5.??
解：电动机的工作原理是通电线圈在磁场中受力转动，在直流电动机的工作过程中，“换向器”起了关键的作用，它能使线圈刚刚转过平衡位置时就自动改变线圈中的电流方向，从而实现通电线圈在磁场中的连续转动。线圈受力的方向与电流方向和磁感线方向有关，故要改变图中线圈转动的方向，可采取改变磁场对电流的方向（或改变磁感线方向）。
故答案为：通电线圈在磁场中受力转动；换向器；改变磁场对电流的方向（或改变磁感线方向）。
直流电动机是根据通电线圈在磁场中受力转动的原理制成的，它是一种将电能转化为机械能的机器，为了让电动机能够持续转动，在制作电动机时增加了换向器，当线圈刚好转过平衡位置时就自动改变线圈中的电流的方向，及时改变通电线圈的受力方向，保证电动机能够连续转动。
本题考查了电动机的原理和换向器的构造特点及作用，属于基本知识题的考查，难度不是很大。
【作图题、简答题答案】
1.??解：（1）滑动变阻器的滑片P向右移动时，电路中的电阻变小，由欧姆定律I=，则电路中的电流变大，磁铁的磁性变强，此时弹簧伸长，根据异名磁极相互吸引可知，通电螺线管上端为N极，下端为S极，磁体周围的磁感线都是从N极出来，回到S极，如下图所示：
（2）右手握住螺线管，大拇指指向N极，四指指向电流的方向，则电流从螺线管的上后端流出，下前端流入，则电源右端为负极，左端为正极，如下图所示：???????
2.??．???????
3.??答：电话由话筒和听筒组成，话筒是磁生电；听筒是电生磁；
当你对着话筒说话或唱歌时，产生的声音引起膜片振动，线圈和膜片是连在一起的，连在膜片上的线圈就一起振动，线圈在磁场里的振动，会切割磁感线产生感应电流。
而电话的听筒是利用通电线圈在磁场中受到力的作用带动音膜振动而发出声音，把变化的电流转化为声音信号，是利用电流的磁效应工作的。???????
【解析】
1.??
（1）首先要明确电磁铁磁性强弱的影响因素：电流大小、线圈匝数的多少；
根据滑动变阻器的滑片P向右移动时弹簧缩短，确定电磁铁磁性强弱的变化，根据磁体间的相互作用规律，从而可以判断出电磁铁的磁极极性，根据磁体周围的磁感线都是从N极出来，回到S极，进行判断；
（2）由安培定则可判断出图中电源的正负极；.
本题考查欧姆定律、影响因素电磁铁磁性强弱的、磁体间的相互作用规律、安培定则等知识。
2.??
【分析】
本题由已知的A图中关系明确磁场的方向，B图利用受力方向与磁场方向和电流方向的关系确定。
利用受力方向与磁场方向和电流方向的关系确定：一个方向变化，受力方向变化，两个方向同时变化，受力方向不变。
【解答】
由图A可知，此时磁场对通电导线作用力的方向向右，改变实验条件，磁场的方向改变，电流的方向也改变了，所以所受力的方向不改变，还是向右，如下图：。
3.??
电话由话筒和听筒组成。电话的话筒通过电磁感应把声音的信号变为强弱变化的电流，而听筒是把强弱变化的电流通过磁场对电流的作用转化成声音。
此题综合考查了磁生电、电生磁的相关知识，解答此题的关键就是要能根据动圈式耳机的构造，弄清楚话筒和听筒的能量转化过程。
