18.4焦耳定律—人教版九年级全一册物理同步练习(word版 带答案)

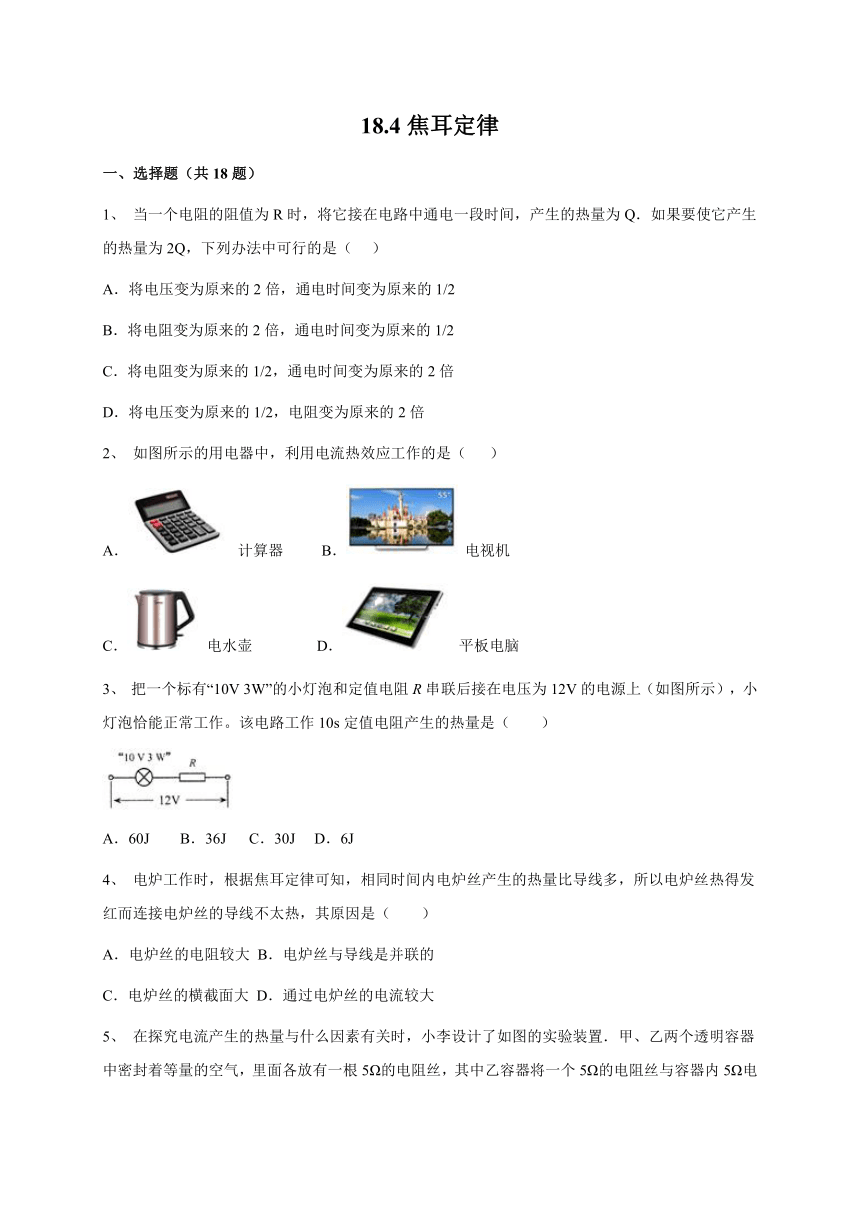

18.4焦耳定律
一、选择题（共18题）
1、
当一个电阻的阻值为R时，将它接在电路中通电一段时间，产生的热量为Q．如果要使它产生的热量为2Q，下列办法中可行的是（???
）
A．将电压变为原来的2倍，通电时间变为原来的1/2
B．将电阻变为原来的2倍，通电时间变为原来的1/2
C．将电阻变为原来的1/2，通电时间变为原来的2倍
D．将电压变为原来的1/2，电阻变为原来的2倍
2、
如图所示的用电器中，利用电流热效应工作的是（
）
A．
计算器??
B．
电视机
C．
电水壶?
D．
平板电脑
3、
把一个标有“10V
3W”的小灯泡和定值电阻R串联后接在电压为12V的电源上（如图所示），小灯泡恰能正常工作。该电路工作10s定值电阻产生的热量是（　　）
A．60J??????
B．36J????
C．30J???
D．6J
4、
电炉工作时，根据焦耳定律可知，相同时间内电炉丝产生的热量比导线多，所以电炉丝热得发红而连接电炉丝的导线不太热，其原因是（　　）
A．电炉丝的电阻较大
B．电炉丝与导线是并联的
C．电炉丝的横截面大
D．通过电炉丝的电流较大
5、
在探究电流产生的热量与什么因素有关时，小李设计了如图的实验装置．甲、乙两个透明容器中密封着等量的空气，里面各放有一根5Ω的电阻丝，其中乙容器将一个5Ω的电阻丝与容器内5Ω电阻丝并联，两个U型管中装有等量的水．把这个装置接入电源，利用这套装置可来探究电流产生热量（
）
A.
与电压的关系?????????
B.
与电阻的关系??????
C.
与电流的关系????????
D.
与电能的关系
6、
下列事例，属于防止电流热效应产生危害的是（　　）
A．养鸡场使用电热孵化器孵小鸡???
B．家里使用电热水壶烧水???
C．小明妈妈用电熨斗熨衣服???
D．电脑温度过高时，风扇会及时启动，给电脑降温
7、
如图是探究焦耳定律的实验装置，通电前，A、B两个U型管的液面相平，通电一段时间后，通过R1、R2的电流分别为I1、I2，则（
）
A．I1＝l2，A管中的液面较低
B．I1＞I2，A管中的液面较高
C．I1＝l2，A管中的液面较高
D．I1＜I2，A管中的液面较低
8、

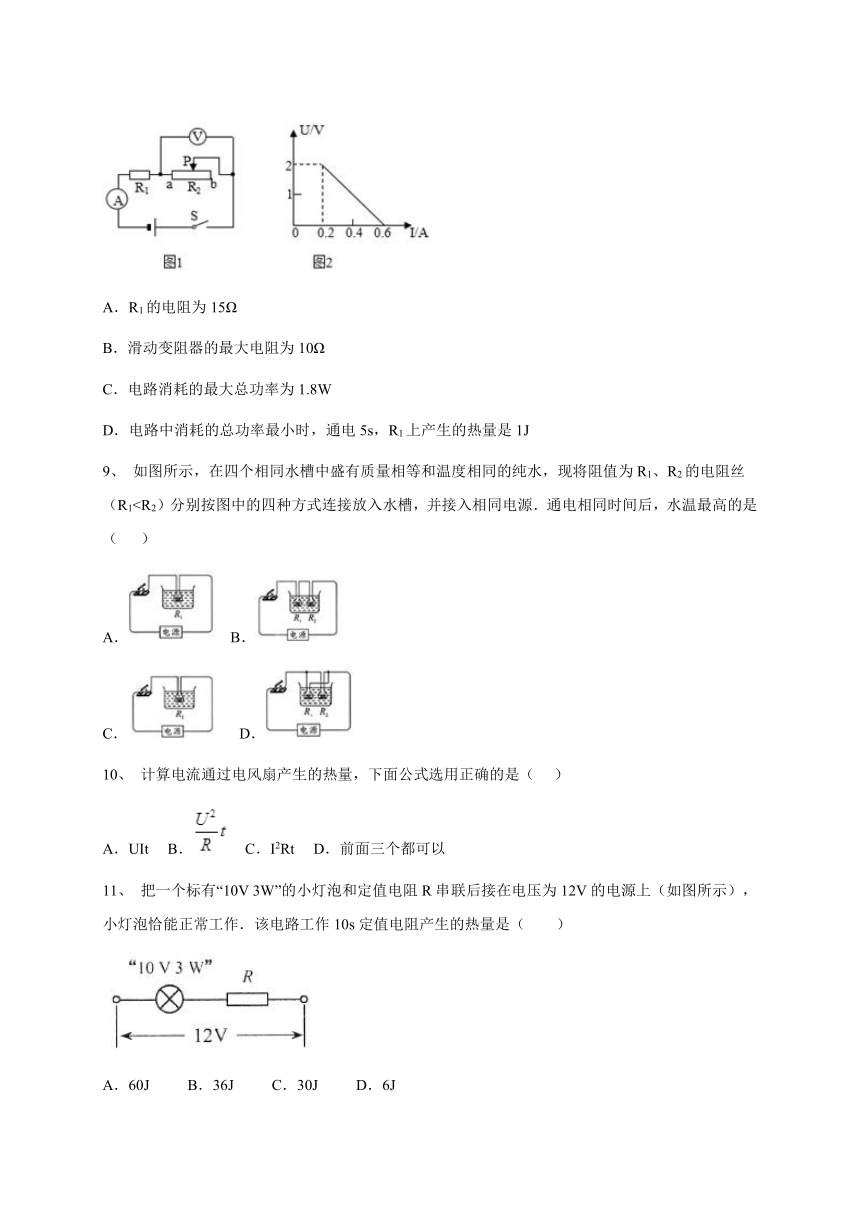

如图所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压为3V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图象如图所示，下列判断正确的是（　　）
A．R1的电阻为15Ω
B．滑动变阻器的最大电阻为10Ω
C．电路消耗的最大总功率为1.8W
D．电路中消耗的总功率最小时，通电5s，R1上产生的热量是1J
9、
如图所示，在四个相同水槽中盛有质量相等和温度相同的纯水，现将阻值为R1、R2的电阻丝（R1）
A．??
B．
C．????
D．
10、
计算电流通过电风扇产生的热量，下面公式选用正确的是（???
）
A．UIt???
B．??
C．I2Rt???
D．前面三个都可以
11、
把一个标有“10V
3W”的小灯泡和定值电阻R串联后接在电压为12V的电源上（如图所示），小灯泡恰能正常工作．该电路工作10s定值电阻产生的热量是（
）
A．60J????????
B．36J????????
C．30J????????
D．6J

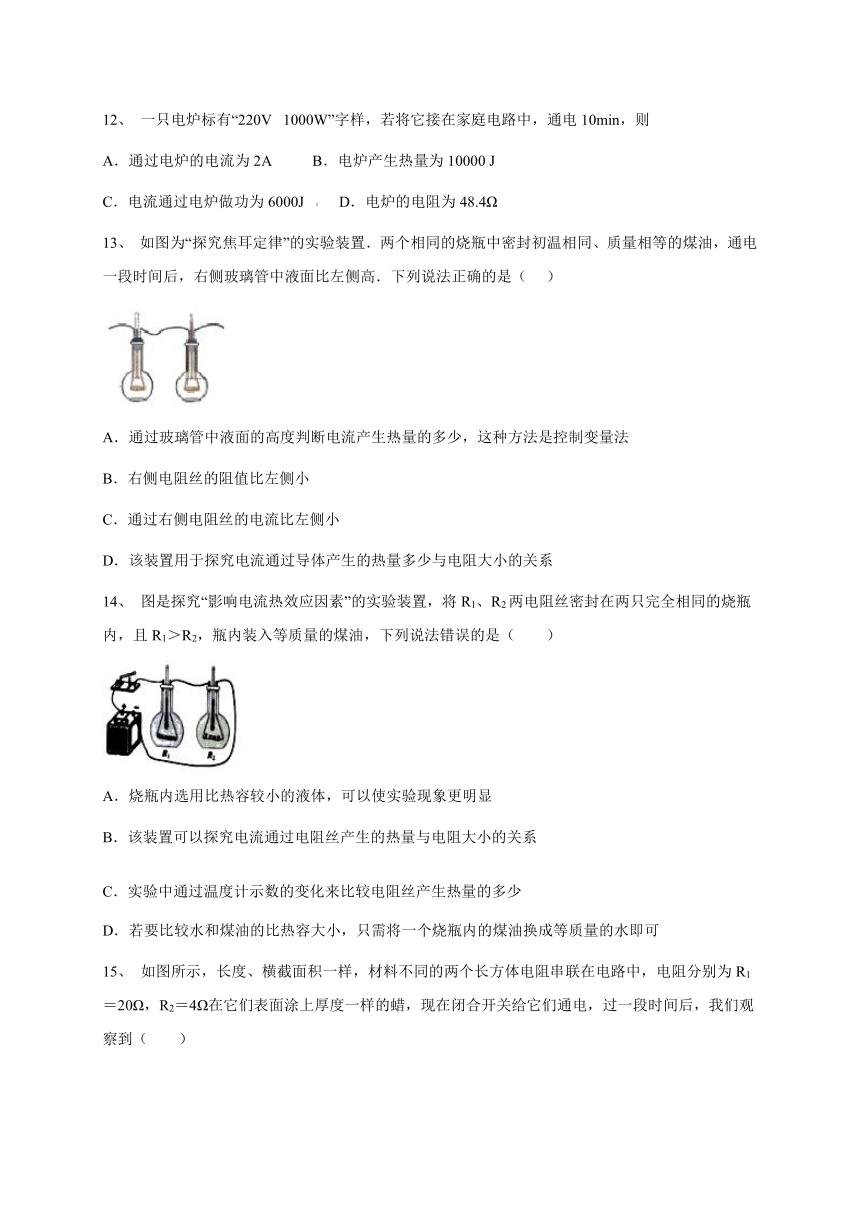

12、
一只电炉标有“220V?
1000W”字样，若将它接在家庭电路中，通电10min，则
A．通过电炉的电流为2A?
?????
B．电炉产生热量为10000
J
C．电流通过电炉做功为6000J?
???
D．电炉的电阻为48.4Ω
13、
如图为“探究焦耳定律”的实验装置．两个相同的烧瓶中密封初温相同、质量相等的煤油，通电一段时间后，右侧玻璃管中液面比左侧高．下列说法正确的是（???
）
A．通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是控制变量法
B．右侧电阻丝的阻值比左侧小
C．通过右侧电阻丝的电流比左侧小
D．该装置用于探究电流通过导体产生的热量多少与电阻大小的关系
14、
图是探究“影响电流热效应因素”的实验装置，将R1、R2两电阻丝密封在两只完全相同的烧瓶内，且R1＞R2，瓶内装入等质量的煤油，下列说法错误的是（　　）
A．烧瓶内选用比热容较小的液体，可以使实验现象更明显???
B．该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系???
C．实验中通过温度计示数的变化来比较电阻丝产生热量的多少???
D．若要比较水和煤油的比热容大小，只需将一个烧瓶内的煤油换成等质量的水即可
15、
如图所示，长度、横截面积一样，材料不同的两个长方体电阻串联在电路中，电阻分别为R1＝20Ω，R2＝4Ω在它们表面涂上厚度一样的蜡，现在闭合开关给它们通电，过一段时间后，我们观察到（　　）
A．R1上的蜡融化得快??
B．R2上的蜡熔化得快??
C．R1、R2、上的蜡熔化得一样快???
D．无法比较
16、
下列说法中正确的是（　　）
A.
焦耳用实验确定了电流产生的热量跟电流、电阻和通电时间的定量关系
B.
帕斯卡首先用实验的方法测出了大气压强的数值
C.
法拉第首先发现了电流的磁效应
D.
牛顿第一定律是直接由实验得出的
17、
一台电动机正常工作时线圈两端电压为380V，线圈电阻为2Ω，线圈中电流为10A，这台电动机正常工作1s消耗的电能W和产生的热量Q分别为（　　）
A．3800J、3800J??
B．3800J、200J
C．72200J、200J??
D．72200J、3800J
18、
将规格都是“220
V　100
W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中,通电时间相同,下列说法正确的是(　　)
A.三个用电器产生的热量一样多
B.电风扇产生的热量最多
C.电视机产生的热量最多
D.电烙铁产生的热量最多
二、实验,探究题（共2题）
1、
小明同学在探究“电流通过导体产生热的多少与什么因素有关”时采用了如图所示的实验装置．请仔细观察甲、乙两图。
（1）实验中通过观察两个U形管中__________的变化来比较电流通过电阻丝产生的热量的多少。
（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与_______的关系。
（3）由乙图所示的实验现象可以得到的结论是在_____、_____相同的情况下，通过电阻的________越大，电阻产生的热量越多。
（4）该实验采取的探究方法是_______________法。
（5）在家用电热水壶烧同一壶开水时,若通电时间不够长,水就不能烧开,是因为电流通过导体产生热量多少与_______有关。
2、
如图所示，在“探究影响电流做功因素”时，小明用两个不同灯泡设计了如图实验．
（1）将L1、L2两灯串联，目的是控制通电时间和_____相同，从而探究电流做功多少与_____的关系；
（2）小明想要继续探究电流做功与电流大小的关系，应怎样设计实验呢？请你帮他画出电路图．
三、计算题（共2题）
1、
某电饭锅简化电路如图甲所示，R1和R2均为定值电热丝，S、S1为自动开关，煮饭时，把电饭锅接入220V电路中，电路中总电流随时间变化的图象如图乙所示．求：
（1）电饭锅工作时的最大功率和最小功率；
（2）电热丝R2的阻值；
（3）若电压降低，S1断开，这时电路中的电流始终为1A，10min内电饭锅产生的热量。
2、
有一款新型智能电热水壶，有高、中、低三档，并可以手动调节，它的等效电路图如图所示，其中R1=R2=88Ω，均为电热丝，单刀双掷开关S2可接a或b．
（1）开关S1、S2处于什么状态时，电热水壶处于低温档？
（2）电热水壶处于中温档时的电流是多大？
（3）用高温档加热时，电功率是多大？把1kg水从20℃加热到100℃需要多长时间？(已知c水=4.2×103J/（kg?℃），不计热量损失，时间计算结果保留整数即可)．
答案
一、选择题
1、
A
2、
C
3、
D
4、
A
5、
C
6、D
7、
B
8、
BCD
9、
D
10、
C
11、
D
12、
D
13、
D
14、
D
15、
A
16、
A
17、
B
18、
D
二、实验,探究题
1、
液面高度???
电阻???
电阻???
通电时间???
电流???
控制变量???
通电时间???
2、
电流
???电压???
?
三、计算题
1、
（1）最大功率为660W，最小功率为440W；（2）220Ω；（3）6.6×104J。
2、
（1）当S1断开，S2接b时，电热水壶处于低温档；（2）2.5A；（3）1100W；
305s
