19.1家庭电路—人教版九年级全一册物理同步练习(word版 带答案)

19.1家庭电路
一、选择题（共16题）
1、
下列做法中，符合安全用电要求的是（?
）
A．能用铜丝代替保险丝??
????????
B．发现有人触电时，立即用手把人拉开
C．只有低于220V的电压对人体才是安全的?
??
D．使用试电笔时，手要与笔尾金属体接触
2、
图中的家庭电路元件，连接顺序正确的是（???
）
A.
B.
C.
D.
3、
如图所示的家庭电路，插座不能正常工作，经检测发现b、d间断路，闭合开关S，下列说法正确的是（　　）
A．灯不会发光
B．正确使用试电笔接触图中a点，试电笔会发光
C．若此时站在地上的人接触c点，漏电保护器会切断电路
D．若将开关和灯互换位置，仍然符合安全用电原则
4、
下列关于家庭电路和安全用电的说法中正确的是（
）
A．空气开关跳闸后，应立即合上
B．只要人体接触火线就会发生触电事故
C．测电笔可用于检测物体带正电还是带负电
D．使用三脚插头是为了防止触电而采取的安全措施
5、

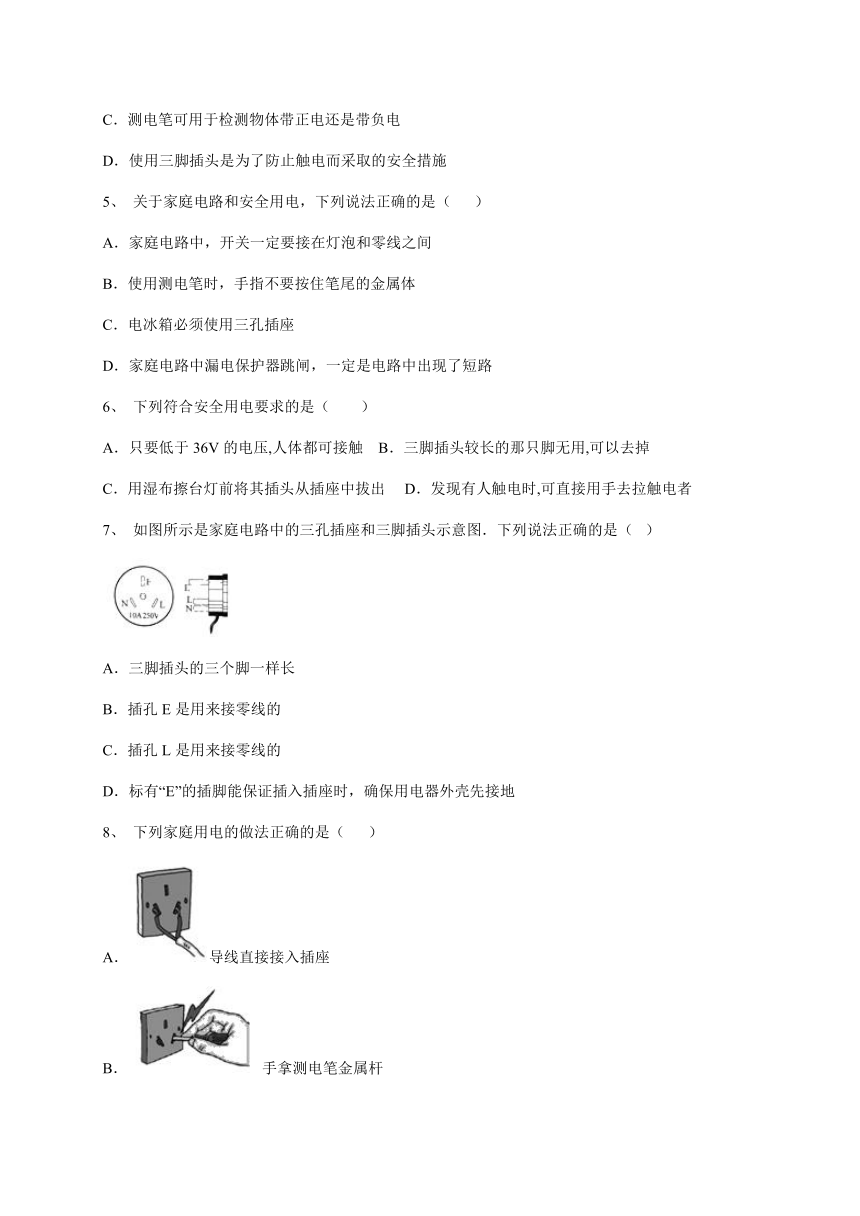

关于家庭电路和安全用电，下列说法正确的是（
）
A．家庭电路中，开关一定要接在灯泡和零线之间
B．使用测电笔时，手指不要按住笔尾的金属体
C．电冰箱必须使用三孔插座
D．家庭电路中漏电保护器跳闸，一定是电路中出现了短路
6、
下列符合安全用电要求的是（
）
A．只要低于36V的电压,人体都可接触??
B．三脚插头较长的那只脚无用,可以去掉
C．用湿布擦台灯前将其插头从插座中拔出???
D．发现有人触电时,可直接用手去拉触电者
7、
如图所示是家庭电路中的三孔插座和三脚插头示意图．下列说法正确的是（?
）
?
A．三脚插头的三个脚一样长
B．插孔E是用来接零线的
C．插孔L是用来接零线的
D．标有“E”的插脚能保证插入插座时，确保用电器外壳先接地
8、
下列家庭用电的做法正确的是（
）
A．导线直接接入插座
B．手拿测电笔金属杆
C．湿手拔插头
D．用电器外壳接地
9、

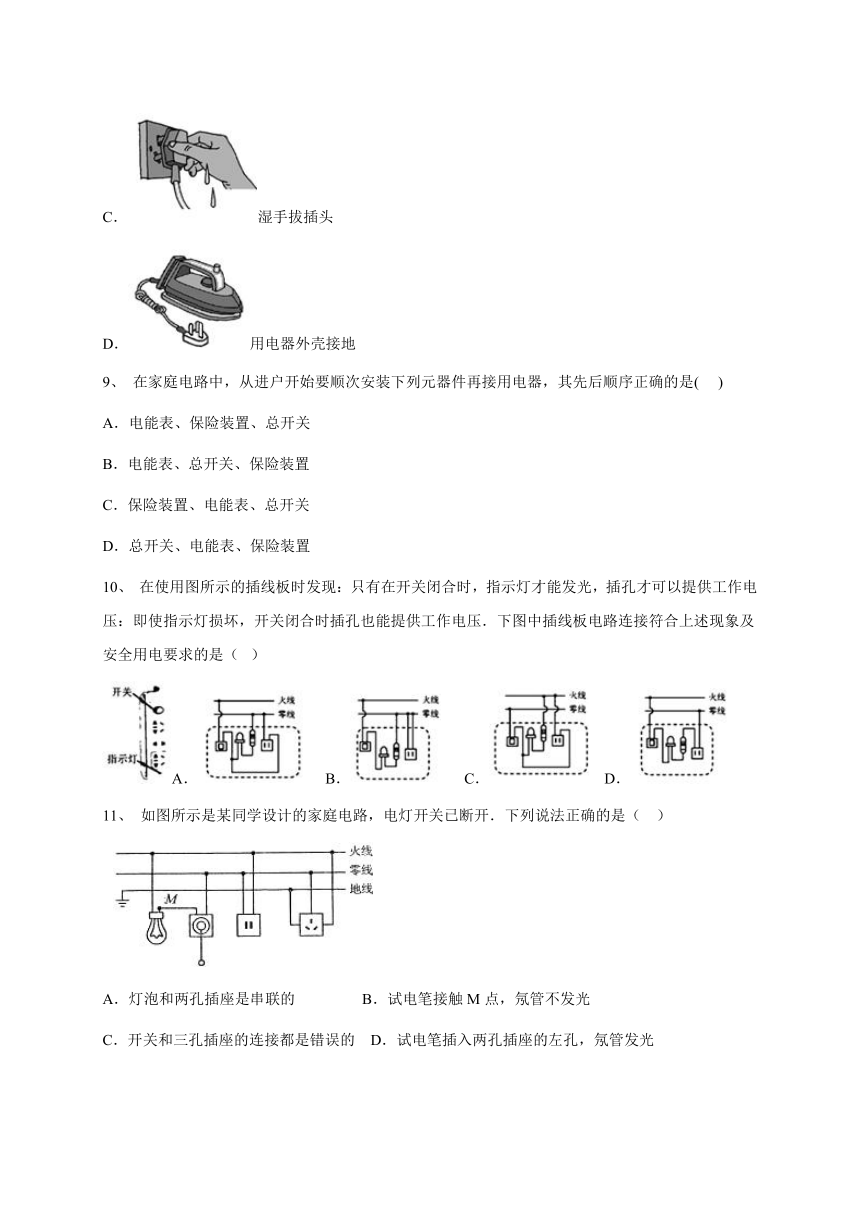

在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后顺序正确的是(???
)
A．电能表、保险装置、总开关
B．电能表、总开关、保险装置
C．保险装置、电能表、总开关
D．总开关、电能表、保险装置
10、
在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压．下图中插线板电路连接符合上述现象及安全用电要求的是（?
）
A．???
B．????
C．??
D．
11、
如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是（??
）
?
A．灯泡和两孔插座是串联的?????????
B．试电笔接触M点，氖管不发光
C．开关和三孔插座的连接都是错误的??
D．试电笔插入两孔插座的左孔，氖管发光
12、

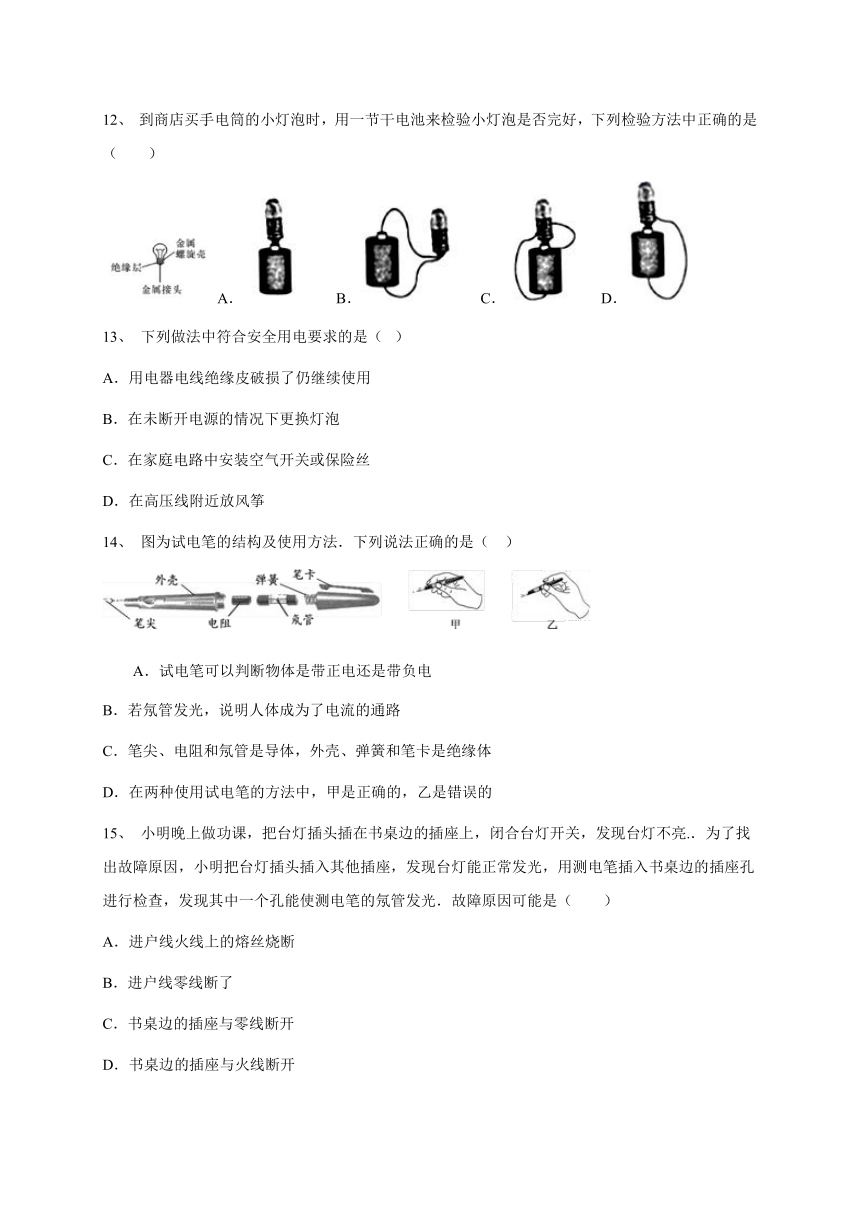

到商店买手电筒的小灯泡时，用一节干电池来检验小灯泡是否完好，下列检验方法中正确的是（　　）
A．???
B．??
C．??
D．
13、
下列做法中符合安全用电要求的是（?
）
A．用电器电线绝缘皮破损了仍继续使用
B．在未断开电源的情况下更换灯泡
C．在家庭电路中安装空气开关或保险丝
D．在高压线附近放风筝
14、
图为试电笔的结构及使用方法．下列说法正确的是（??
）
A．试电笔可以判断物体是带正电还是带负电
B．若氖管发光，说明人体成为了电流的通路
C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D．在两种使用试电笔的方法中，甲是正确的，乙是错误的
15、
小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮.．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能是（
）
A．进户线火线上的熔丝烧断
B．进户线零线断了
C．书桌边的插座与零线断开
D．书桌边的插座与火线断开
16、
开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关（如图所示）。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是（　　）
A．1、2?????
B．1、4??????
C．2、4?????
D．3、5
二、填空题（共4题）
1、
在家庭电路中，各用电器之间是______（选填“串联”或“并联”）连接的．星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部______，也可能是家里电路中用电器总功率______．
2、
为安全用电，家庭电路中的空气开关应装在________线上；空气开关“跳闸”后，受它控制的电路处于________（选填“短路”“断路”或“通路”）状态；验电笔________（选填“能”或“不能”）区分零线与接地线。
3、
用试电笔可辨别火线和零线，使氖管发光的是__________。如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是__________。
4、
家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图
所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S1，若L正常发光，说明L1???
；只闭合S、S2，若L发出暗红色的光（发光不正常），说明L2??
。（选填“正常”、“短路”或“断路”）。
三、综合题（共1题）
1、
某栋楼的电梯间的走廊上装有2盏灯泡，由一个开关控制，灯泡的铭牌（部分）如图所示。闭合开关，两灯正常发光：断开开关，两灯熄灭。某一天其中一个灯泡烧坏了，在更换灯泡之前，电工断开开关，用试电笔接触灯泡的接线柱，氛管发光。
(1)这两盏灯的连接方式可能是图中的哪幅图？_____(选填序号)
(2)小凯用秒表和电能表（如图所示），来测量每盏灯泡的电功率，断开其他各层灯泡开关，只保留这2盏灯工作，测得转盘转10转时，刚好用时4min，当时的电压是220V，由此可知灯泡的电功率是_____；
(3)为帮助小区改造电路，节约电能，小凯在实验室设计了一个模拟电路，如图所示，其中声敏开关（S声）的特性是有声音响时，开关闭合；光敏开关（S光）的特性是环境光线较亮时，开关断开。根据小凯设计的电路，下列哪些表述正确_____(只填序号)
A．白天时灯泡一定不亮
B．黑夜时灯泡一直亮
C．黑夜无声时，灯泡不亮
D．以上表述都错误
四、作图题（共2题）
1、
居民楼的楼道里安装有声光控开关，天亮时光控开关自动断开，天黑时自动闭合；有人走动发出声音时，声控开关自动闭合，无人时自动断开．请将图中“声控开关”、“光控开关”、“灯泡”用笔画线代替导线正确连入电路，设计出只有夜间且有声音时灯才会亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．
2、
如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中．
答案：
一、选择题
1、
D
2、
B
3、
B
4、
D
5、
C
6、
C
7、
D
8、
D
10、
A
11、
C
12、
D
13、
C
14、
B
15、
C
16、
C。
二、填空题
1、
并联???
短路??
?过大???
2、
火；断路；不能。
3、
火线；ab之间断路
4、
?短路??
???正常??
????
三、综合题
1、
B???
25W???
B???
四、作图题
1、
【解析】由题意知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，故这两个开关与灯串联，且火线要先过开关，再接入灯泡顶部的金属点，零线接入螺旋套；三孔插座与灯泡并联，其接法为：左零右火上接地，如图所示：
2、
【解析】开关应控制火线，所以灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；三孔插座：上孔接地线，左孔接零线，右孔接火线，如图所示：
