19.2家庭电路中电流过大的原因—人教版九年级全一册物理同步练习(word版 带答案)

19.2家庭电路中电流过大的原因
一、选择题（共20题）
1、
在家庭电路中，当空气开关跳闸，则可能的原因是（
）
①插头中的两个线头相碰
②开关中的两个线头相碰
③电路中增加了大功率的用电器
④户外输电线火线断了
A．①②??????
B．①③??????
C．②③??????
D．③④
2、
在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光．若电路中只有一处故障，则故障可能是（
）
A．零线上保险丝烧断??????????
B．火线上保险丝烧断
C．灯丝烧断?????????????
D．插座短路
3、
家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的a、b、c、d四点（如图所示），只有测a点时氖管发光，若电路中只有一处故障，则故障可能是（
）
A．进户零线断路
B．灯泡L断路
C．开关S接触不良
D．导线cd断路
4、

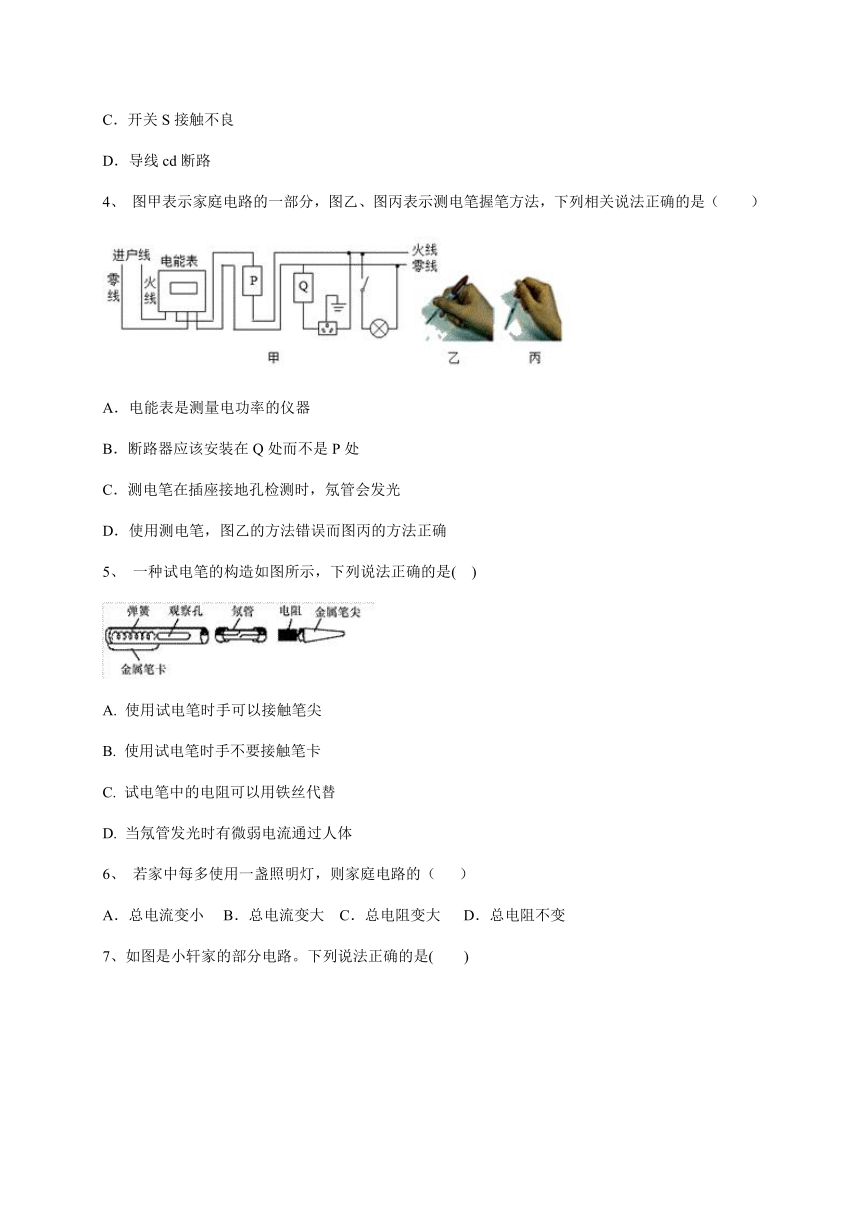

图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列相关说法正确的是（　　）
A．电能表是测量电功率的仪器???
B．断路器应该安装在Q处而不是P处???
C．测电笔在插座接地孔检测时，氖管会发光???
D．使用测电笔，图乙的方法错误而图丙的方法正确
5、
一种试电笔的构造如图所示，下列说法正确的是(??
)
A.
使用试电笔时手可以接触笔尖
B.
使用试电笔时手不要接触笔卡
C.
试电笔中的电阻可以用铁丝代替
D.
当氖管发光时有微弱电流通过人体
6、
若家中每多使用一盏照明灯，则家庭电路的（
）
A．总电流变小???
B．总电流变大??
C．总电阻变大????
D．总电阻不变
7、如图是小轩家的部分电路。下列说法正确的是(　　)
A.若熔断器熔丝熔断了,可以用铜丝代替
B.若导线cd间断路,仍然可以安全使用三线插座
C.若闭合开关S,灯泡L不发光。用测电笔检测e点,氖管不发光,则说明灯丝一定断了
D.若ab间断路,灯泡L仍能正常工作
8、
家庭电路中有时出现这样的现象,原来各用电器都在正常工作,当把手机充电器的插头插入插座时,家中所有的用电器都停止了工作,其原因可能是(　　)
A.这个插座的火线和零线原来就相接触形成了短路
B.插头插入这个插座时,导致火线和零线相接触形成了短路
C.插头与这个插座接触不良形成了断路
D.同时工作的用电器过多,导致干路电流过大,保险开关跳闸
9、
关于保险丝,下列说法正确的是(　　)
A.电路里装了保险丝,就能起保险作用
B.选用额定电流越小的保险丝,就越能起保险作用
C.只有用适当规格的保险丝,才能既不妨碍供电,又能起到保险的作用
D.保险丝熔断后,可以用同样粗细的铜丝代替使用
10、
不同粗细的保险丝,允许通过的电流是不同的。一座教学楼的总保险盒中的保险丝,允许通过的电流为25
A,楼里共有20间教室,每间教室装了40
W的日光灯6盏,在全部日光灯都亮时,能再接上100
W的电风扇(　　)
A.7台?????
B.8台??
C.9台??
D.10台
11、
家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备．家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用．漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是(?
)
A．
B．??????????
C．?
D．
12、
如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。那么可以判定故障是（　　）
A．火线和零线短路???????????
B．电线AC段某处断路
C．电线BD段某处断路????????
D．电灯L短路
13、
下列说法正确的是（
）
A．图甲中磁铁静止时A端总是指向地理北方，则A端是磁铁的北极
B．图乙为动圈式话筒的结构示意图，它的工作原理是磁场对电流的作用
C．图丙为水位自动报警器，当水位上升到金属块A时，红灯不亮绿灯亮
D．图丁所示的现象中，同时工作的用电器过多不会使家庭电路电流过大
14、
某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关．对此电路,下列说法正确的是(?
)
?
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器,乙处应装开关
C．当用电器功率增大时,通过保险丝的电流就增大
D．当保险丝熔断后,可以用铜丝代替
15、
如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则(?
)
A．电热水壶所在电路的b、c间断路
B．插座的接地线断路
C．电路的c、d间导线断路
D．电路的a、b间导线断路
16、
如图所示，甲、乙分别为“热得快”热水器的简易图和电路图。现接通电源，发现热水器没有发热，并且热水器上的指示灯也不亮，现用电压表去检测，发现热水器A、B两端的电压为220V，指示灯两端的电压也为220V．该热水器的问题在于（??
）
A．连接热水器和电源之间的导线断开
B．热水器的电阻丝熔断，同时指示灯烧毁
C．只是电阻丝与指示灯之间的导线发生了断路
D．同时发生了以上各种情况
17、
如图所示的甲、乙两个电路，闭合开关后都会使得保险丝熔断。关于保险丝熔断的原因，下列说法正确的是（　　）
A．甲图是由于灯泡被短路???
B．甲图是由于灯泡被断路???
C．乙图是由于电路总电阻太大，功率太大???
D．乙图是由于电路总电阻太小，功率太小
18、
如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线．此时，丁站在地面上用手去拉丙．则（???
）
A.
甲、乙都会触电???????
B.
甲、丙都会触电
C.
乙、丁都会触电???????
D.
丙、丁都会触电
19、
在甲、乙两个电路图中,开关闭合后,产生电流过大的原因解释正确的是(　　)
A.甲、乙两电路均为发生短路
B.甲、乙两电路均为用电器总功率过大
C.甲电路用电器总功率过大,乙电路发生短路
D.甲电路用电器总功率过大,乙电路发生断路
20、如图所示,在接线柱A、B间接入导线(其材料为普通铜丝),在接线柱C、D间接入保险丝,接通电源,灯泡正常发光,保险丝不熔断;断开电源,在B、D间连上一根导线,再次接通电源时,灯不亮,保险丝熔断。以下判断错误的是(　　)
A.导致保险丝熔断的原因是电路中电流过大
B.保险丝熔断时,保险丝中的电流大于AB间导线中的电流
C.保险丝熔断,但灯泡依然完好
D.用铜丝代替保险丝不符合安全用电的原则
二、填空题（共4题）
1、
用试电笔可辨别火线和零线，使氖管发光的是__________。如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是__________。
2、
家庭电路的触电事故都是人体直接或间接跟　??
　线接触造成的。如图所示是测电笔的结构，在使用测电笔时，手能接触测电笔的　?
　（选填“笔尖”和“笔尾”）金属体。
3、
用试电笔可辨别火线和零线，使氖管发光的是_____．如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是_____．
4、
在相距20km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为0.01Ω。现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为1.5V时，电流表示数为30mA。则短路处距甲地一条输电线的电阻为?
Ω，短路位置距甲地的距离为??
km。
答案：
一、选择题
1、
B
2、
A
3、
C
4、
D
5、
D
6、
B
7、
D
8、
B　9、
C　10、
A　11、
C
12、
C
13、
A
14、
C
15、
C
17、
A
18、
D
CB
二、填空题
1、
火线；ab之间断路
2、
火线；笔尾。
3、
火线???
ab之间断路???
4、
25?
2.5??
