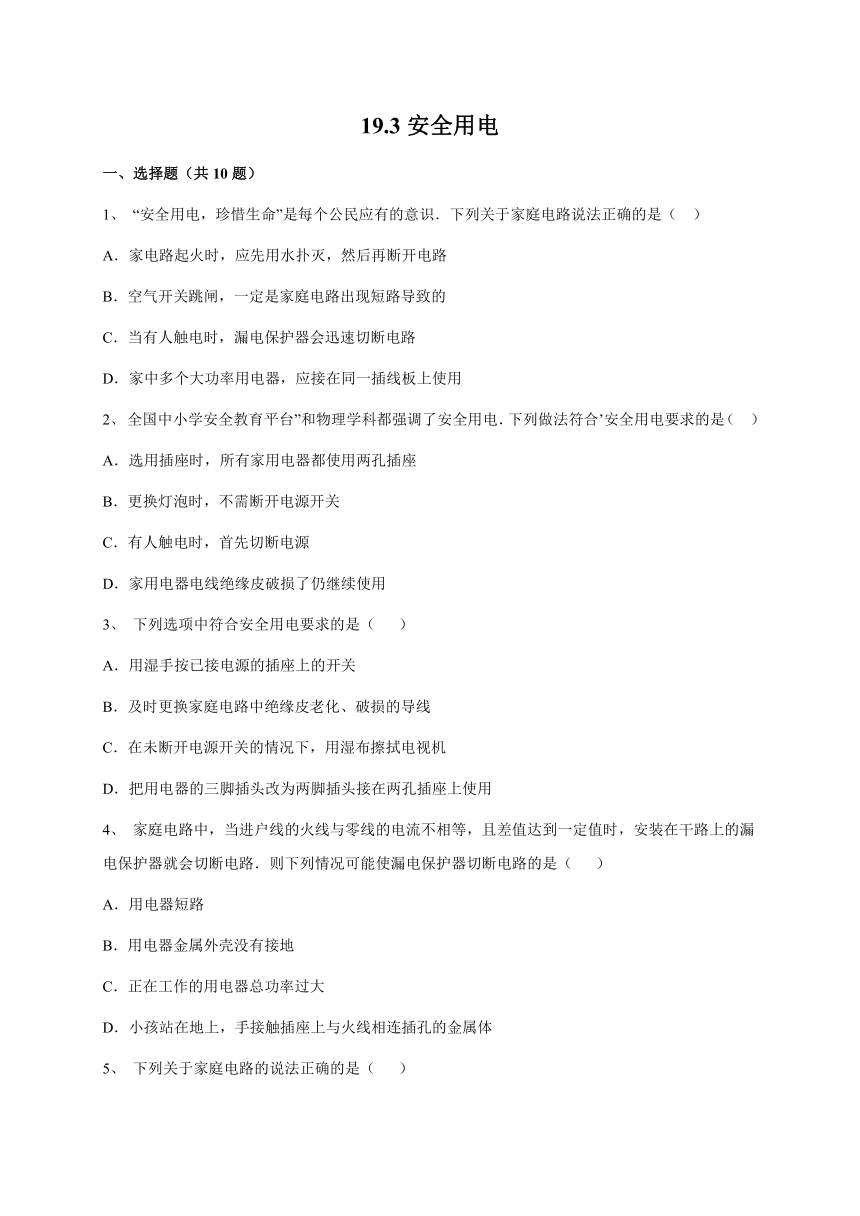

19.3安全用电
一、选择题(共10题)
1、
“安全用电,珍惜生命”是每个公民应有的意识.下列关于家庭电路说法正确的是(

A.家电路起火时,应先用水扑灭,然后再断开电路
B.空气开关跳闸,一定是家庭电路出现短路导致的
C.当有人触电时,漏电保护器会迅速切断电路
D.家中多个大功率用电器,应接在同一插线板上使用
2、
全国中小学安全教育平台”和物理学科都强调了安全用电.下列做法符合’安全用电要求的是(

A.选用插座时,所有家用电器都使用两孔插座
B.更换灯泡时,不需断开电源开关
C.有人触电时,首先切断电源
D.家用电器电线绝缘皮破损了仍继续使用
3、
下列选项中符合安全用电要求的是(

A.用湿手按已接电源的插座上的开关
B.及时更换家庭电路中绝缘皮老化、破损的导线
C.在未断开电源开关的情况下,用湿布擦拭电视机
D.把用电器的三脚插头改为两脚插头接在两孔插座上使用
4、
家庭电路中,当进户线的火线与零线的电流不相等,且差值达到一定值时,安装在干路上的漏电保护器就会切断电路.则下列情况可能使漏电保护器切断电路的是(

A.用电器短路
B.用电器金属外壳没有接地
C.正在工作的用电器总功率过大
D.小孩站在地上,手接触插座上与火线相连插孔的金属体
5、
下列关于家庭电路的说法正确的是(

A.家庭电路中各用电器都是串联在电路中的
B.发现触电事故时,应首先切断电源再想办法施救
C.控制用电器的开关应接在该用电器和零线之间
D.当干路中的电流过大时,漏电保护器就会自动切断电路
6、

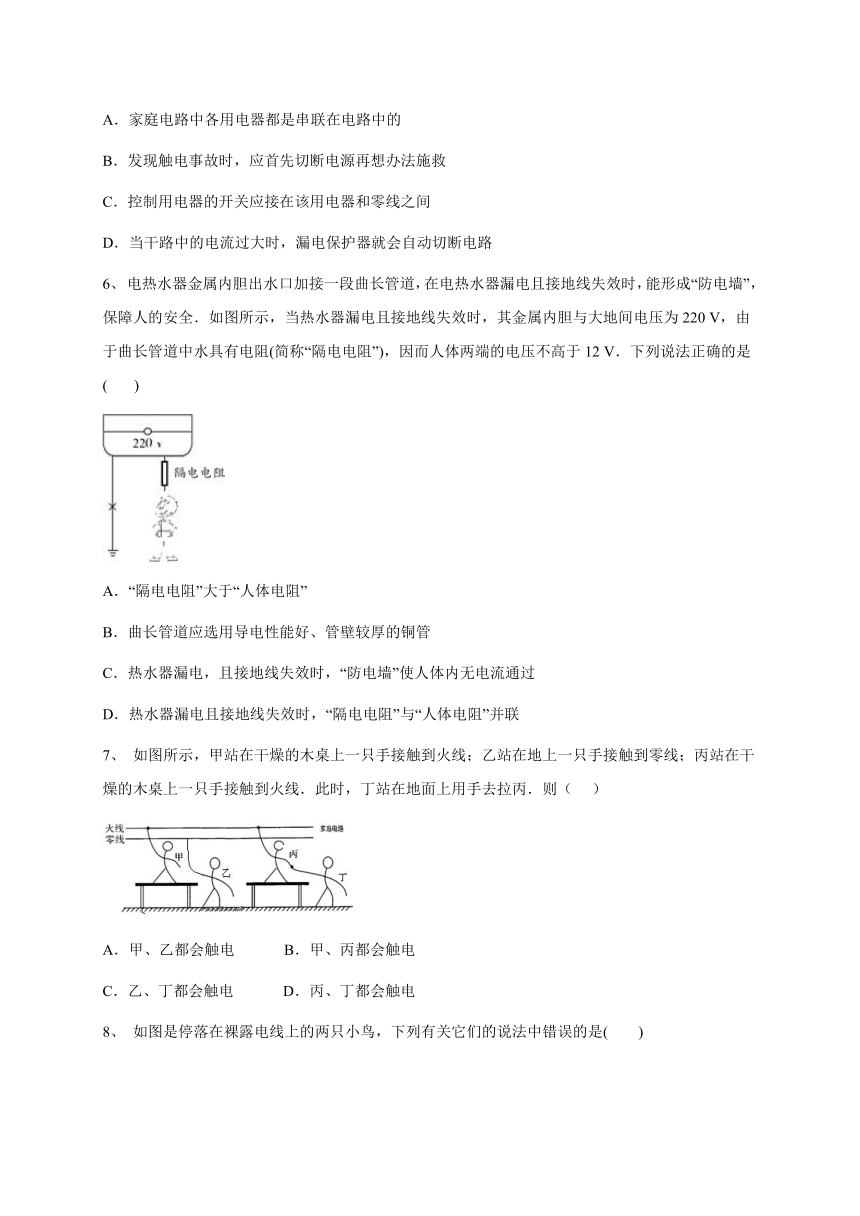

电热水器金属内胆出水口加接一段曲长管道,在电热水器漏电且接地线失效时,能形成“防电墙”,保障人的安全.如图所示,当热水器漏电且接地线失效时,其金属内胆与大地间电压为220
V,由于曲长管道中水具有电阻(简称“隔电电阻”),因而人体两端的电压不高于12
V.下列说法正确的是(
?
)
A.“隔电电阻”大于“人体电阻”
B.曲长管道应选用导电性能好、管壁较厚的铜管
C.热水器漏电,且接地线失效时,“防电墙”使人体内无电流通过
D.热水器漏电且接地线失效时,“隔电电阻”与“人体电阻”并联
7、
如图所示,甲站在干燥的木桌上一只手接触到火线;乙站在地上一只手接触到零线;丙站在干燥的木桌上一只手接触到火线.此时,丁站在地面上用手去拉丙.则(???

A.甲、乙都会触电???????????
B.甲、丙都会触电
C.乙、丁都会触电???????????
D.丙、丁都会触电
8、

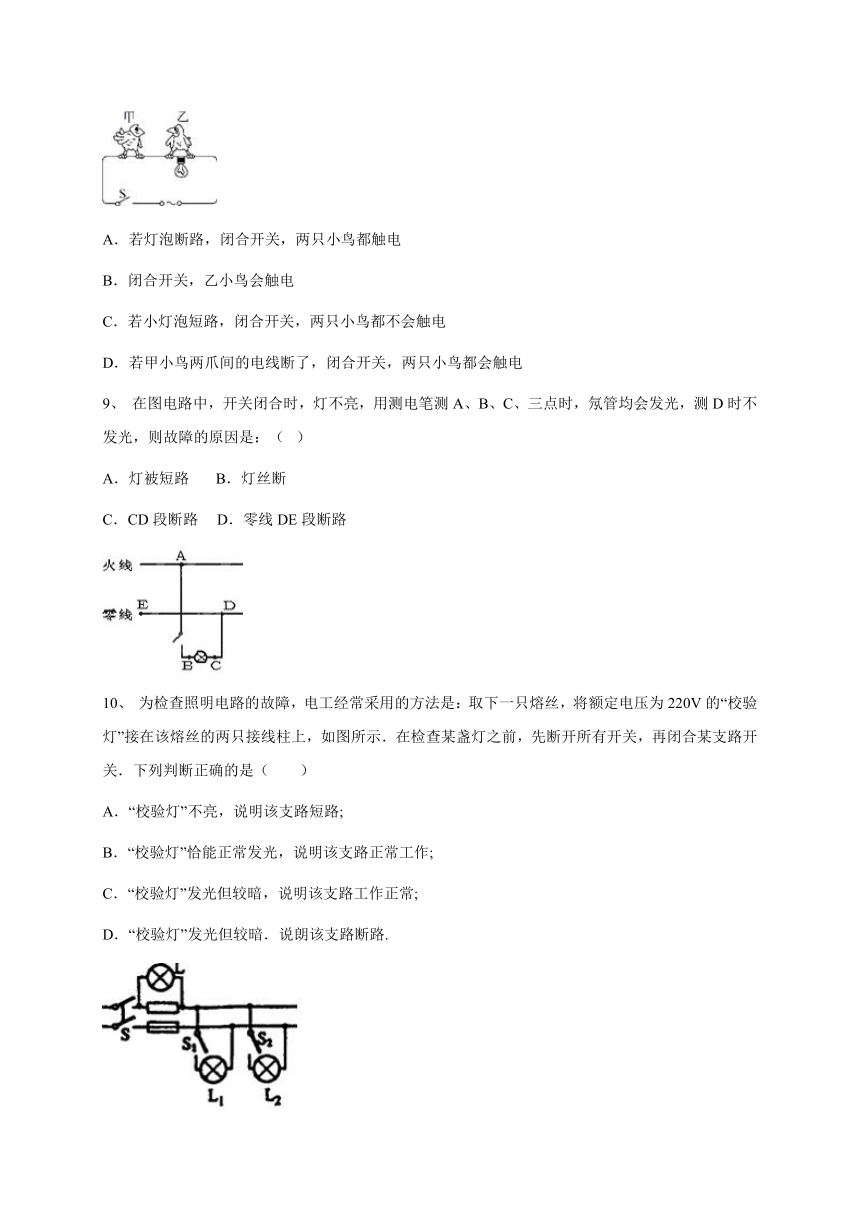

如图是停落在裸露电线上的两只小鸟,下列有关它们的说法中错误的是(  )
A.若灯泡断路,闭合开关,两只小鸟都触电
B.闭合开关,乙小鸟会触电
C.若小灯泡短路,闭合开关,两只小鸟都不会触电
D.若甲小鸟两爪间的电线断了,闭合开关,两只小鸟都会触电
9、
在图电路中,开关闭合时,灯不亮,用测电笔测A、B、C、三点时,氖管均会发光,测D时不发光,则故障的原因是:(?

A.灯被短路?????
B.灯丝断???
C.CD段断路???
D.零线DE段断路
10、
为检查照明电路的故障,电工经常采用的方法是:取下一只熔丝,将额定电压为220V的“校验灯”接在该熔丝的两只接线柱上,如图所示.在检查某盏灯之前,先断开所有开关,再闭合某支路开关.下列判断正确的是(

A.“校验灯”不亮,说明该支路短路;
B.“校验灯”恰能正常发光,说明该支路正常工作;
C.“校验灯”发光但较暗,说明该支路工作正常;
D.“校验灯”发光但较暗.说朗该支路断路.
二、填空题(共2题)

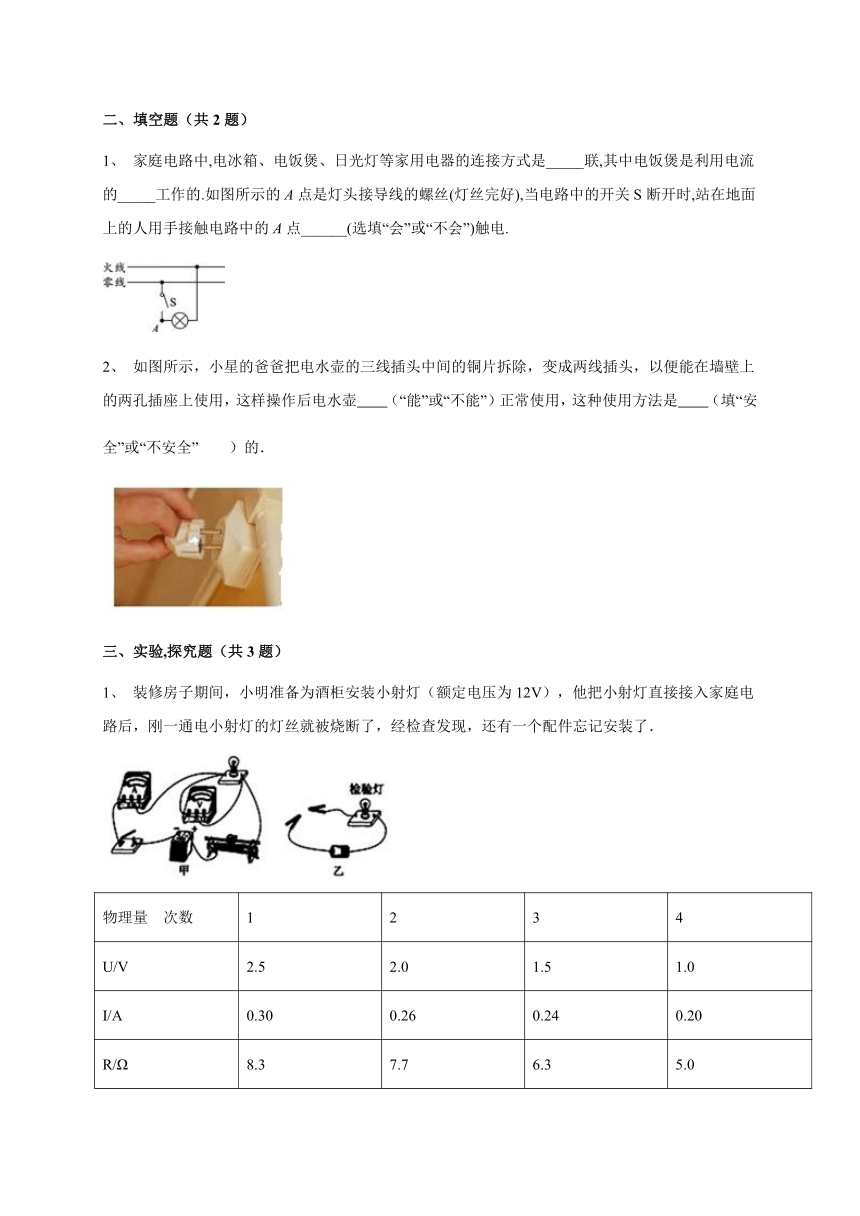

1、
家庭电路中,电冰箱、电饭煲、日光灯等家用电器的连接方式是_____联,其中电饭煲是利用电流的_____工作的.如图所示的A点是灯头接导线的螺丝(灯丝完好),当电路中的开关S断开时,站在地面上的人用手接触电路中的A点______(选填“会”或“不会”)触电.
2、
如图所示,小星的爸爸把电水壶的三线插头中间的铜片拆除,变成两线插头,以便能在墙壁上的两孔插座上使用,这样操作后电水壶  (“能”或“不能”)正常使用,这种使用方法是  (填“安全”或“不安全”)的.
三、实验,探究题(共3题)
1、
装修房子期间,小明准备为酒柜安装小射灯(额定电压为12V),他把小射灯直接接入家庭电路后,刚一通电小射灯的灯丝就被烧断了,经检查发现,还有一个配件忘记安装了.?
物理量??
次数?
1
2
3
4
U/V
2.5
2.0
1.5
1.0
I/A
0.30
0.26
0.24
0.20
R/Ω
8.3
7.7
6.3
5.0
(1)没有安装配件导致小射灯被烧坏的原因是小射灯的实际电压________额定电压.???
(2)小明想知道灯丝电阻随温度变化的规律,他利用实验室的器材设计了图甲所示的电路,小灯泡的额定电压为2.5V.闭合开关后,发现小灯泡不发光,经检查是由于某根导线断了造成的.他又利用图乙的电路对图甲的电路进行检测.检测时他应该将图甲中的开关________,若检验灯发光说明被检测导线________(选填“断了”或“没断”).???
(3)更换导线后,正确进行实验并将数据填人下表(电源电压恒为4V).分析实验数据发现:温度越高,灯丝电阻越________.根据表中的数据分析,下列滑动变阻器的规格符合实验要求的是________.
A.30Ω?
0.2A???
B.20Ω?
1A???
C.10Ω?
1A???
D.5Ω?
l.5A???
(4)小明查找资料,发现大多数金属的电阻都具有和灯丝电阻随温度变化规律相同的性质.他用一段具有这种性质的金属丝代替小灯泡接人图甲的电路中,并将滑动变阻器的滑片调到适当位置固定不动,设计了一个简易的测温装置.若要满足温度升高时测温装置的示数变大,应将图甲中________表的表盘改装成测温装置的刻度盘.
2、
目前新建楼房的供电系统中已经不再使用保险丝,而是用一种带保险丝装置的自动空气开关.当用电负荷过大或发生短路时,电路会自动切断;如果站在地面上的人碰到火线而使火线与大地经人体构成通路,电路也会自动切断,以保人身安全.
小玲家新居中装的就是这样的电路.搬家后,她看到墙上的电源插孔是三线的,为了安装电视机,她买了一个插座板,插在墙上的一个三线插孔A中,然后把电视机的插头插在插座板上的插孔内.但是,接通电视机的电源时,室内所有插座全都断电,表明电路自动切断了.到配电箱一看,果然是“掉闸”(空气开关自动切断)了.
是电视机出了故障,还是用电量太大了?小玲用手把总开关闭合,换其他几个确保正常的用电器插到这个插座板上,直至耗电只有15瓦的小台灯,仍然是这样.但是,把插座板插到墙上其他插孔B、C、D……上,一切正常.回答以下问题:
(1)“掉闸”的原因是________________________________;
(2)如何解决小玲家的问题?

3、
认识短路的危害
【设计实验】
目的:认识短路的危害
器材:低压电源(直流6v)、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、
导线、电流表(演示电流表,0~5A档)
【进行实验】
(1)在图中,CD间接上一段保险丝,AB间接入电流表,其它部分按图所示连接好电路。
(2)当开关闭合时,灯泡
???(填“发光”或“不发光”),电流表
?(填“有”或“无”)示数。
(3)断开开关,在B、D间接一根粗铜丝,当闭合开关的瞬间,你将会观察到(???
)
A.电流表的指针迅速摆动较大的幅度,保险丝也随即熔断
B.电流表的指针无示数,保险丝不会熔断
C.电流表读数稳定不变,灯泡正常发光
D.电流表读数稳定不变,灯泡不亮
【分析论证】
?B、D间接入铜丝时,灯泡被短路。根据欧姆定律知道,闭合开关的瞬间,线路中的电流
???,通过保险丝和导线的电流
?,但是保险丝的电阻比导线大很多,在电流相同时,导体的电功率跟电阻成
??比,所以保险丝的电功率比铜丝的电功率大得多,使保险丝的温度升高,这实际是我们学过的电流的
???效应。
四、计算题(共1题)
1、
现代家庭电器化程度越来越高,用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。
如图所示,用电器R接在电压为220
V的电源上时,消耗电功率是1
100
W,电路中还有额定电流为10
A的熔丝(俗称保险丝)。则:
(1)只有用电器R接入电路时,通过熔丝的电流为多少?
(2)一个潮湿的人,赤脚站在地上,由于不小心,手接触火线,发生触电事故,则通过人体的电流是多少(表中的电阻数据适用此人)?分析为什么熔丝不会断(即为什么熔丝不能救人命)。
答案:
一、选择题
1、
C
2、
C
3、
B
4、
D
5、
B
6、
A
7、
D
8、
A
9、
C
10、
C
二、填空题
1、
并???
热效应???
会???
2、能;不安全.
三、实验,探究题
1、
(1)大于;(2)断开,没断;(3)大,B;(4)电压.
2、
(1)漏电(2)把这个插座从墙上拆下,把零线和地线的位置对调后再装回去
3、
发光??
有??
A??
很大??
相等??
正???

四、计算题
1、
(1)5A
(2)0.025A;保险丝的额定电流比人触电时的电流大得多。
解析:只有电阻R接入电路时,电阻R两端电压为220
V,功率为1
100
W,电阻R中的电流为。
潮湿的人,赤脚站在地上,手接触火线,此时人与电阻R是并联的,根据表格可以读出手与脚之间在出汗或潮湿时的电阻为8.8
kΩ,人体两端电压仍为220
V,则人体中的电流为。
人与电阻R的总电流为I总=5
A+0.025
A=5.025
A,此电流小于保险丝的额定电流,保险丝不熔断。
