20.1磁场、磁感线—人教版九年级全一册物理同步练习(word版 带答案)

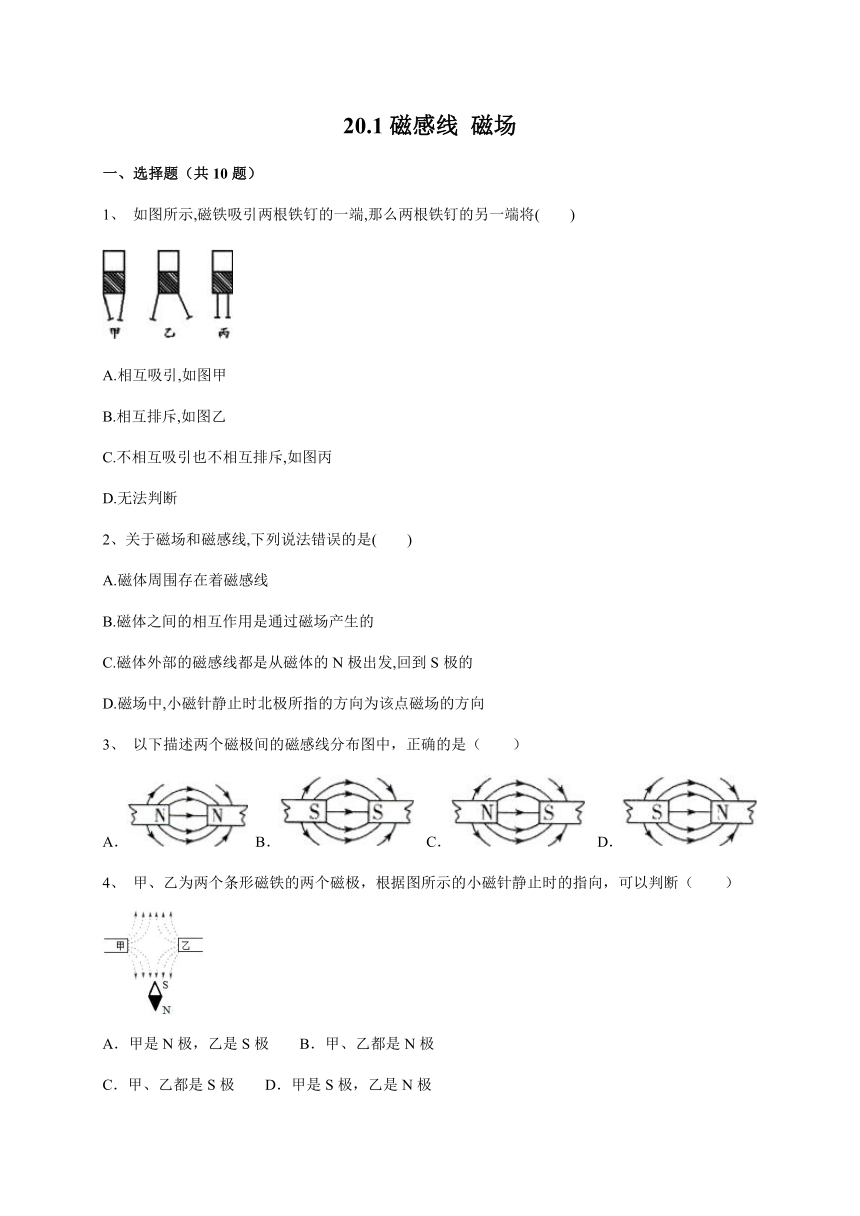

20.1磁感线
磁场
一、选择题（共10题）
1、
如图所示,磁铁吸引两根铁钉的一端,那么两根铁钉的另一端将(　　)
A.相互吸引,如图甲
B.相互排斥,如图乙
C.不相互吸引也不相互排斥,如图丙
D.无法判断
2、关于磁场和磁感线,下列说法错误的是(　　)
A.磁体周围存在着磁感线
B.磁体之间的相互作用是通过磁场产生的
C.磁体外部的磁感线都是从磁体的N极出发,回到S极的
D.磁场中,小磁针静止时北极所指的方向为该点磁场的方向
3、
以下描述两个磁极间的磁感线分布图中，正确的是（　　）
A．
B．?
C．?
D．
4、
甲、乙为两个条形磁铁的两个磁极，根据图所示的小磁针静止时的指向，可以判断（　　）
A．甲是N极，乙是S极??????
B．甲、乙都是N极
C．甲、乙都是S极??????
D．甲是S极，乙是N极

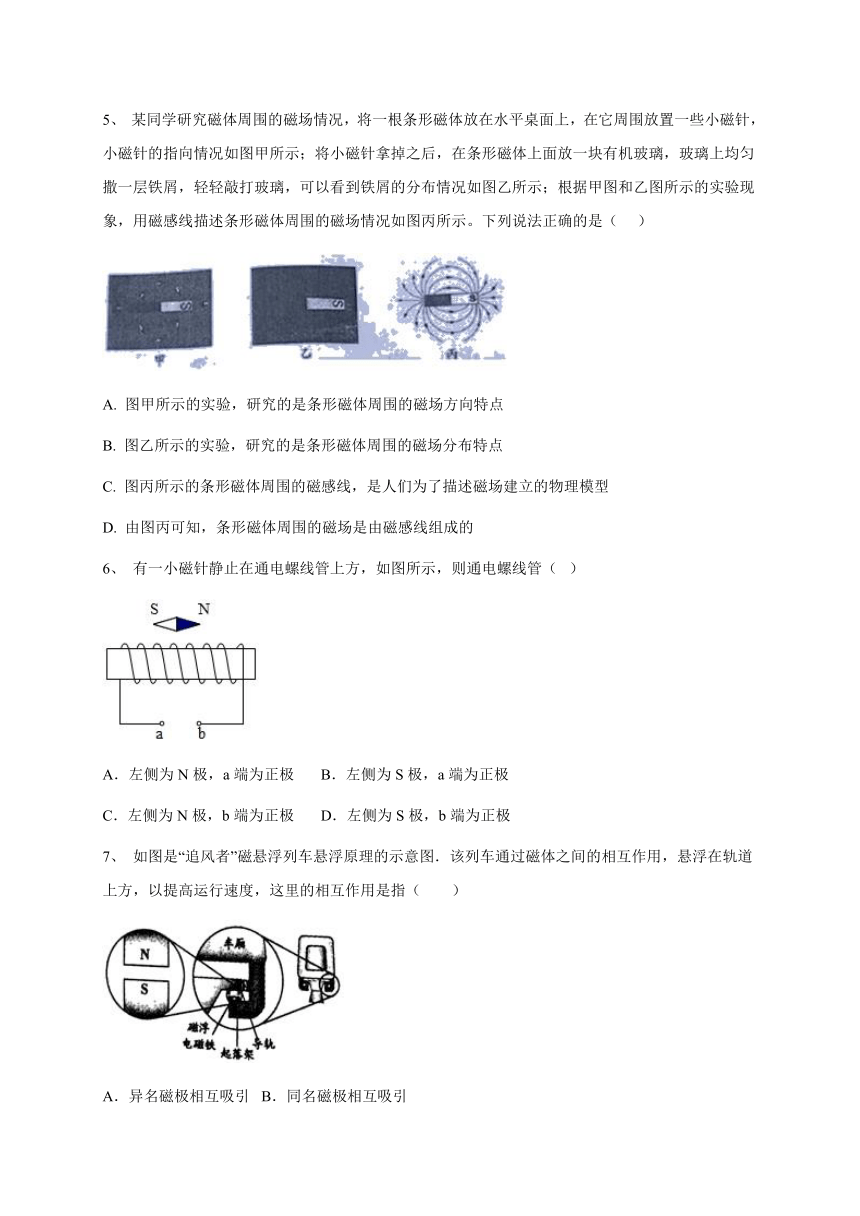

5、
某同学研究磁体周围的磁场情况，将一根条形磁体放在水平桌面上，在它周围放置一些小磁针，小磁针的指向情况如图甲所示；将小磁针拿掉之后，在条形磁体上面放一块有机玻璃，玻璃上均匀撒一层铁屑，轻轻敲打玻璃，可以看到铁屑的分布情况如图乙所示；根据甲图和乙图所示的实验现象，用磁感线描述条形磁体周围的磁场情况如图丙所示。下列说法正确的是（
???）
A.
图甲所示的实验，研究的是条形磁体周围的磁场方向特点
B.
图乙所示的实验，研究的是条形磁体周围的磁场分布特点
C.
图丙所示的条形磁体周围的磁感线，是人们为了描述磁场建立的物理模型
D.
由图丙可知，条形磁体周围的磁场是由磁感线组成的
6、
有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管（?
）
A．左侧为N极，a端为正极
???
B．左侧为S极，a端为正极???
C．左侧为N极，b端为正极
???
D．左侧为S极，b端为正极
7、
如图是“追风者”磁悬浮列车悬浮原理的示意图．该列车通过磁体之间的相互作用，悬浮在轨道上方，以提高运行速度，这里的相互作用是指（　　）????????
???????????
??
??????
???????????
??
A．异名磁极相互吸引?
B．同名磁极相互吸引?
???????????
C．异名磁极相互排斥?
D．同名磁极相互排斥?
???????????

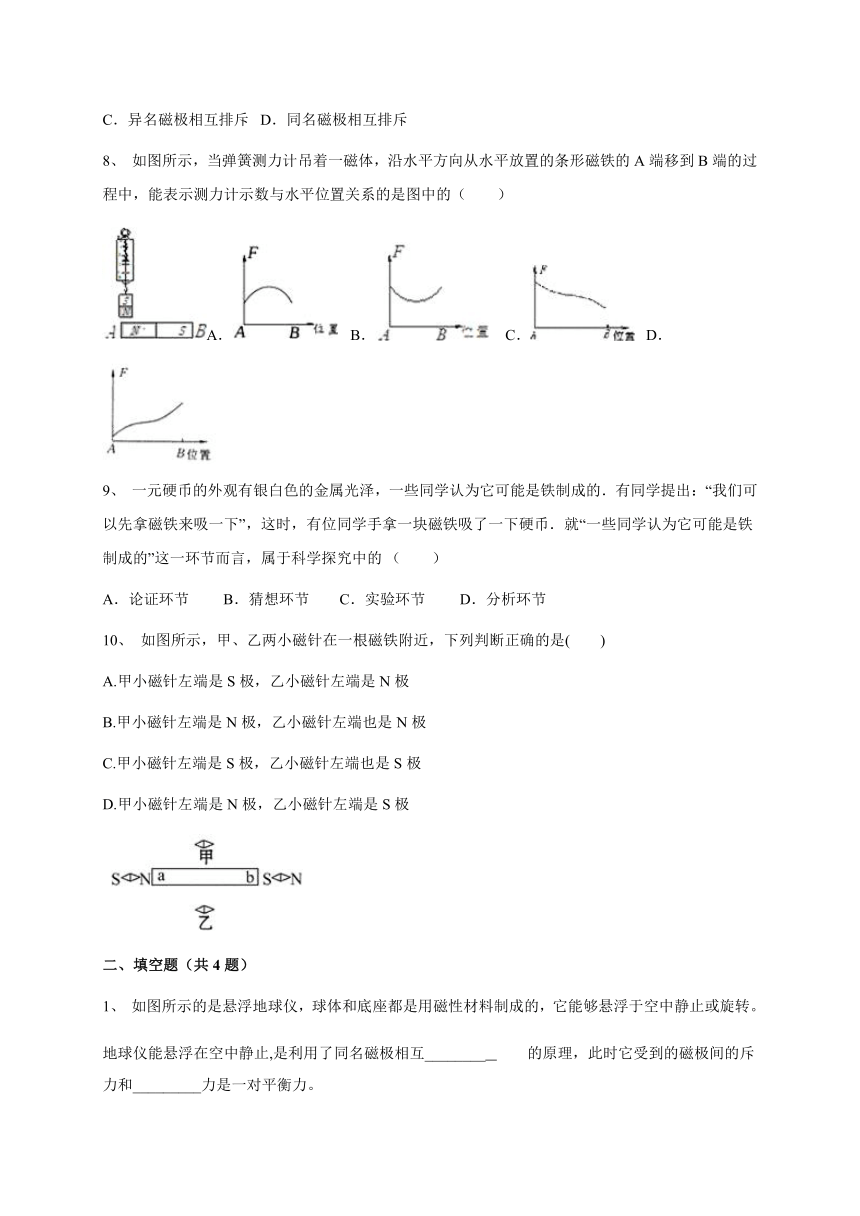

8、
如图所示，当弹簧测力计吊着一磁体，沿水平方向从水平放置的条形磁铁的A端移到B端的过程中，能表示测力计示数与水平位置关系的是图中的（　　）
A．?
B．??
C．?
D．
9、
一元硬币的外观有银白色的金属光泽，一些同学认为它可能是铁制成的．有同学提出：“我们可以先拿磁铁来吸一下”，这时，有位同学手拿一块磁铁吸了一下硬币．就“一些同学认为它可能是铁制成的”这一环节而言，属于科学探究中的?（　　）
A．论证环节??
???
B．猜想环节??
??
C．实验环节???
??
D．分析环节　
10、
如图所示，甲、乙两小磁针在一根磁铁附近，下列判断正确的是(　　)
A.甲小磁针左端是S极，乙小磁针左端是N极
B.甲小磁针左端是N极，乙小磁针左端也是N极
C.甲小磁针左端是S极，乙小磁针左端也是S极
D.甲小磁针左端是N极，乙小磁针左端是S极
二、填空题（共4题）
1、
如图所示的是悬浮地球仪，球体和底座都是用磁性材料制成的，它能够悬浮于空中静止或旋转。地球仪能悬浮在空中静止,是利用了同名磁极相互________?
的原理，此时它受到的磁极间的斥力和_________力是一对平衡力。
2、
如图所示，用条形磁体周围的小磁针静止时都不再指南北，而是有了新的指向，表明_________。这个实验还反映了磁场是有方向的，磁场中某一点磁场方向就是放在该点的小磁针静止时__________所指的方向。
3、
在研究两个靠近的异名磁极周围磁感线的分布时，几位同学提出了以下四种猜想：
（1）利用所学知识，断定猜想
和
是错误的．你判断的依据是：磁体外部的磁感线都是从
极指向
极．
（2）请设计一个简单实验，验证剩下的两个猜想是否正确．简述你的实验方案．
主要器材：
；
简要做法：
???
；
判断方法：
??
?．
4、
阅读以下材料，回答问题。
???
指南针是我国古代的四大发明之一。司南是春秋战国时期发明的一种指南针，如图26甲所示，它由青铜盘和磁勺组成，磁勺放置在光滑青铜盘的中心，可以自由转动。古文《论衡?是应篇》中记载：“司南之杓，投之于地，其柢指南”。司南的作用，放在地上，它的勺柄静止时指向南方。磁勺能够指示方向，是利用了地磁场对磁勺的作用
（1）若假想地磁场是由地球内部一块大磁铁产生的，图26乙和丙所示的两个示意图中，能合理描述这块大磁铁的是___________
（2）司南的勺柄应为该磁体的　　（选填“N”或“S”）极。
（3）某物理研究所尝试利用一块天然磁石制作一具“司南”，图26丁所示为天然磁石的磁感线分布情况，则应将磁石的　　
（选填“A”、“B”、“C”或“D”）处打磨成勺柄．
（4）把天然磁石按照正确方法打磨成磁勺后，放在粗糙的木盘上，使磁勺水平自由转动?
直至最终静止，但磁勺勺柄总不能正确指南．将粗糙木盘换成较光滑的青铜盘才略有改善．这是因为磁勺和盘子之间的_______影响了实验效果。
三、作图题（共3题）
1、
指南针是中国的四大发明之一，这是我国对人类所作出的巨大贡献，指南针是利用地磁场指示方向。如图所示，地球是一个大磁体，类似条形磁铁，请在图中标出地磁场的N、S极，静止小磁针N、S极，用箭头标出P点的地磁场方向。
2、
如图所示，条形磁铁静置于水平面，将两枚相同的小磁针分别置于磁铁周围的A、B区域。请在图中两虚线框内画出小磁针静止时的情形。（用“”表示小磁针，涂黑端表示N极）
3、
小磁针放在两通电螺线管之间,静止时处于下图中的位置,请完成螺线管B的绕线,并标出电流的方向。
答案
一、选择题
1、
B　2、
A　3、
C
4、
B
5、
ABC
6、
C
7、
A
8、
D
9、
B
10、
B
二、填空题
1、
排斥，重力。
2、
磁体周围存在磁场　N极
3、
（1）2??
4?
N?
?S
（2）法一：小磁针；将小磁针置于异名磁极周围不同处；观察不同处小磁针稳定后N极的指向
法二：玻璃板和细铁屑；将玻璃板平放在磁体上并在玻璃上均匀地撒上一层铁屑，轻轻敲击玻璃板；观察铁屑在玻璃板上的分布情况
4、
?(1)丙
（2）S
（3）C?
(4)摩擦???
三、作图题
1、
2、
3、
