20.3电磁铁 电磁继电器—人教版九年级全一册物理同步练习(word版 带答案)

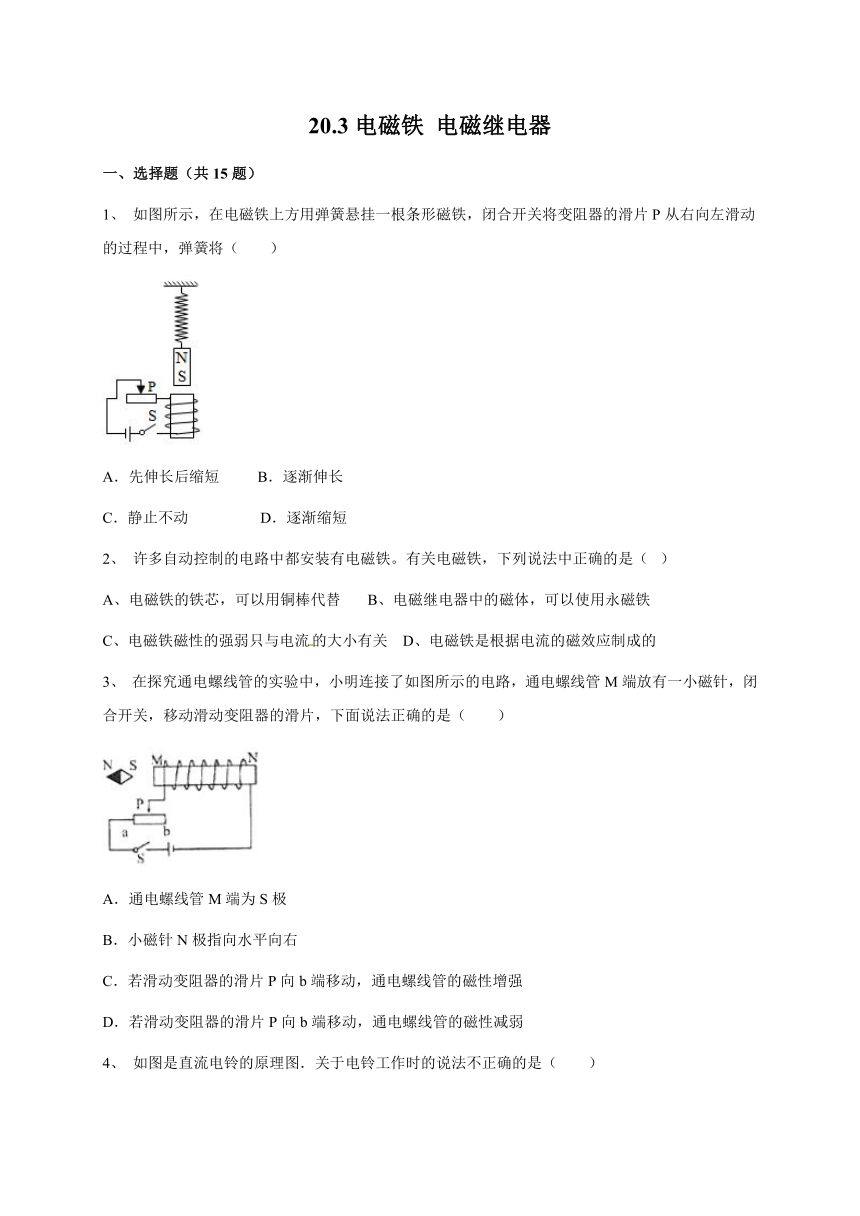

20.3电磁铁
电磁继电器
一、选择题（共15题）
1、
如图所示，在电磁铁上方用弹簧悬挂一根条形磁铁，闭合开关将变阻器的滑片P从右向左滑动的过程中，弹簧将（　　）
A．先伸长后缩短????????
B．逐渐伸长??
C．静止不动?????????
D．逐渐缩短
2、
许多自动控制的电路中都安装有电磁铁。有关电磁铁，下列说法中正确的是（?
）
A、电磁铁的铁芯，可以用铜棒代替??
???B、电磁继电器中的磁体，可以使用永磁铁
C、电磁铁磁性的强弱只与电流的大小有关??
D、电磁铁是根据电流的磁效应制成的
3、
在探究通电螺线管的实验中，小明连接了如图所示的电路，通电螺线管M端放有一小磁针，闭合开关，移动滑动变阻器的滑片，下面说法正确的是（　　）
A．通电螺线管M端为S极
B．小磁针N极指向水平向右
C．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性增强
D．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性减弱
4、

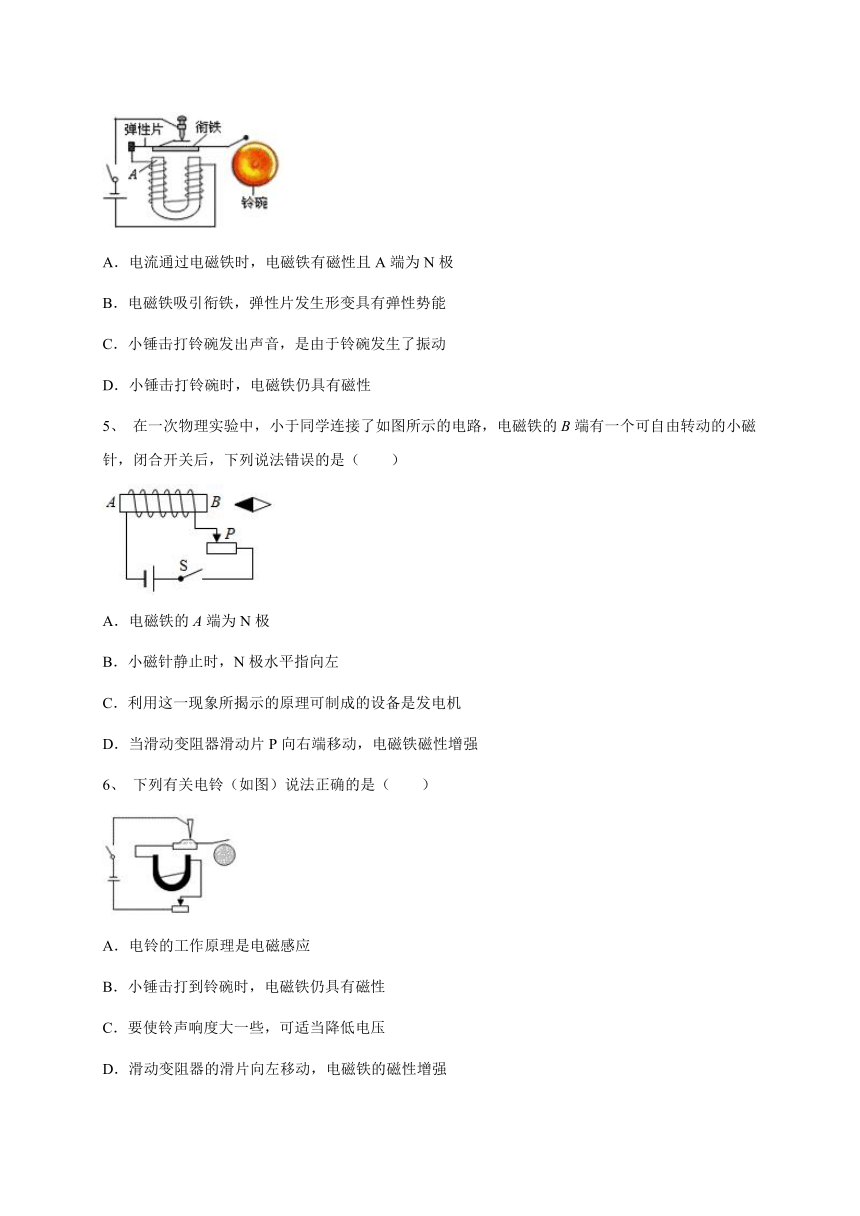

如图是直流电铃的原理图．关于电铃工作时的说法不正确的是（　　）
A．电流通过电磁铁时，电磁铁有磁性且A端为N极
B．电磁铁吸引衔铁，弹性片发生形变具有弹性势能
C．小锤击打铃碗发出声音，是由于铃碗发生了振动
D．小锤击打铃碗时，电磁铁仍具有磁性
5、
在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（　　）
A．电磁铁的A端为N极
B．小磁针静止时，N极水平指向左
C．利用这一现象所揭示的原理可制成的设备是发电机
D．当滑动变阻器滑动片P向右端移动，电磁铁磁性增强
6、
下列有关电铃（如图）说法正确的是（　　）
A．电铃的工作原理是电磁感应???
B．小锤击打到铃碗时，电磁铁仍具有磁性???
C．要使铃声响度大一些，可适当降低电压???
D．滑动变阻器的滑片向左移动，电磁铁的磁性增强
7、
小明设计了一款“智能照明灯”，其电路的原理图如图所示，光线较暗时灯泡自动发光，光线较亮时灯液所示制电路中，电源电压恒定，R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小。以下说法正确的是（　　）
A．电磁铁的上端为S极???
B．当光照强度增强，控制电路的电流变小???
C．当光照强度减弱，电磁铁的磁性增强???
D．灯泡应设计在A和B两接线柱之间
8、
如图所示，一条形磁铁静止在粗糙的水平桌面上，通电螺线管与条形磁铁处于同一水平面上，并靠近。开关闭合后，滑片P向下滑动的过程中，条形磁铁始终保持静止。对条形磁铁所受摩擦力的判断，下列说法中正确的是（　　）
A．摩擦力减小，方向水平向左?
B．摩擦力减小，方向水平向右?
C．摩擦力增大，方向水平向左?
D．摩擦力增大，方向水平向右
9、

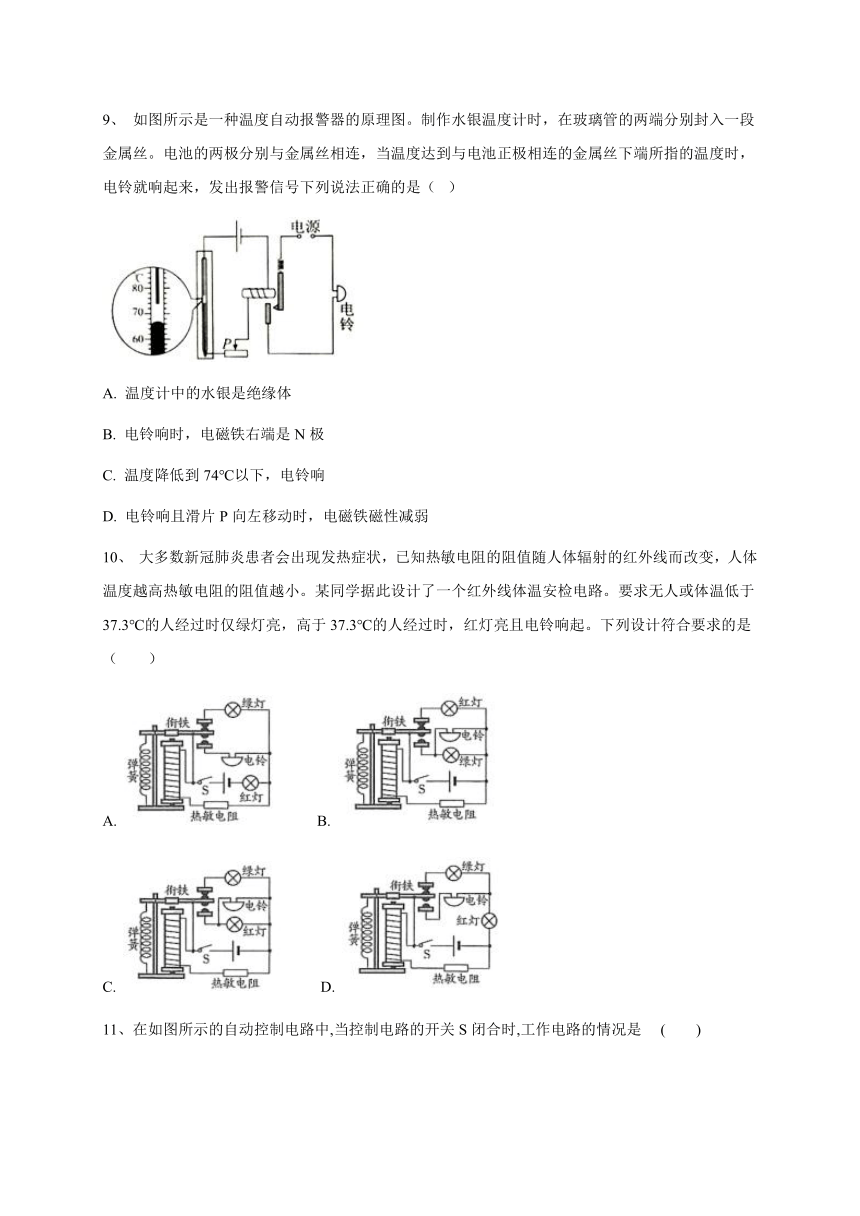

如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号下列说法正确的是（?
）
A.
温度计中的水银是绝缘体
B.
电铃响时，电磁铁右端是N极
C.
温度降低到74℃以下，电铃响
D.
电铃响且滑片P向左移动时，电磁铁磁性减弱
10、
大多数新冠肺炎患者会出现发热症状，已知热敏电阻的阻值随人体辐射的红外线而改变，人体温度越高热敏电阻的阻值越小。某同学据此设计了一个红外线体温安检电路。要求无人或体温低于37.3℃的人经过时仅绿灯亮，高于37.3℃的人经过时，红灯亮且电铃响起。下列设计符合要求的是（　　）
A.
???????
B.
?
C.
?
?
?
D.

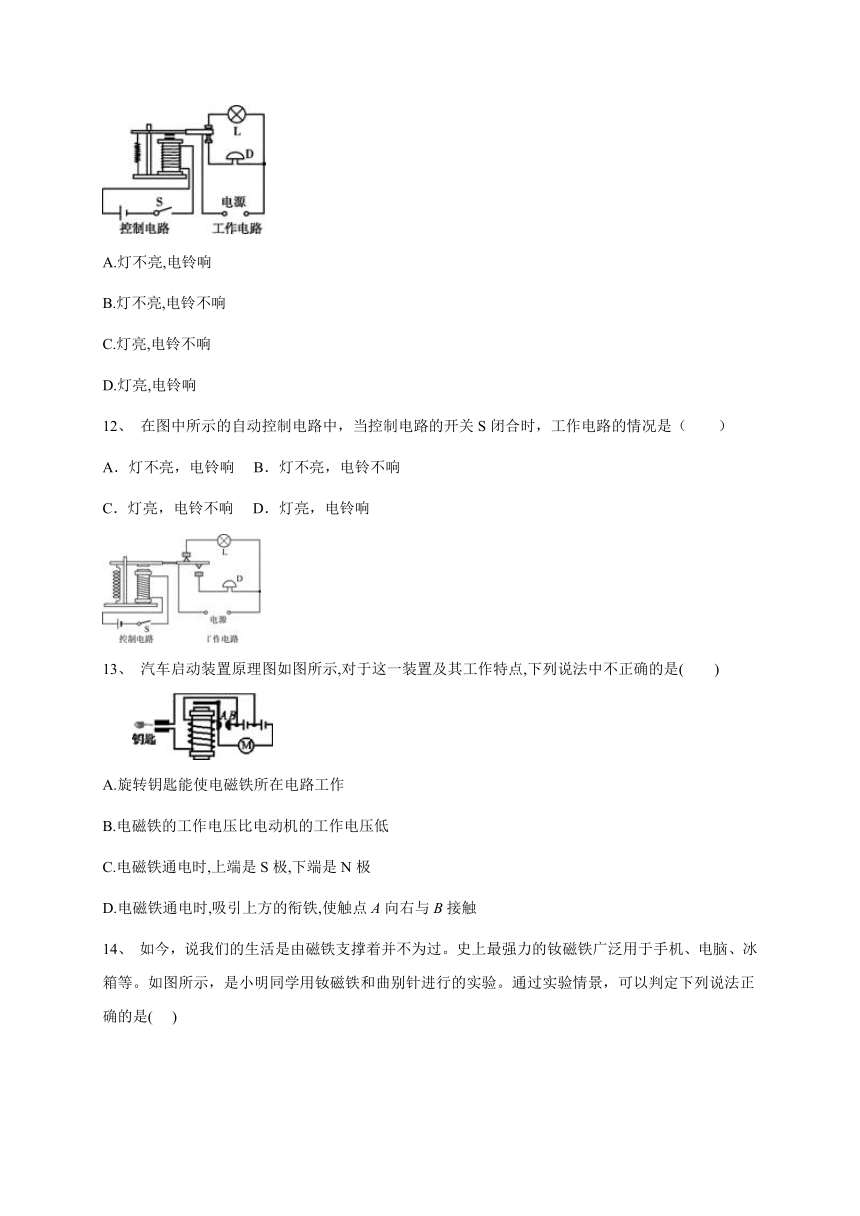

11、在如图所示的自动控制电路中,当控制电路的开关S闭合时,工作电路的情况是???
(　　)
A.灯不亮,电铃响
???
???
???
???
???
???
B.灯不亮,电铃不响
C.灯亮,电铃不响
???
???
???
???
???
???
D.灯亮,电铃响
12、
在图中所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（　　）
A．灯不亮，电铃响???
B．灯不亮，电铃不响
C．灯亮，电铃不响??
?D．灯亮，电铃响
13、
汽车启动装置原理图如图所示,对于这一装置及其工作特点,下列说法中不正确的是(　　)
A.旋转钥匙能使电磁铁所在电路工作
B.电磁铁的工作电压比电动机的工作电压低
C.电磁铁通电时,上端是S极,下端是N极
D.电磁铁通电时,吸引上方的衔铁,使触点A向右与B接触
14、
如今，说我们的生活是由磁铁支撑着并不为过。史上最强力的钕磁铁广泛用于手机、电脑、冰箱等。如图所示，是小明同学用钕磁铁和曲别针进行的实验。通过实验情景，可以判定下列说法正确的是(???
)
A.
钕磁铁周围存在磁感线，不存在磁场
B.
钕磁铁对放入其磁场中的曲别针有力的作用
C.
钕磁铁周围各点的磁场方向都是竖直向下的
D.
钕磁铁周围的磁场分布是均匀度
15、
如图所示，电磁起重机的吸盘（主要部分是电磁铁）吸起铁器静止在空中（吸盘下表面水平）。下列与此相关的说法正确的是（?
）
A．它是利用异种电荷相互吸引的原理工作的
B．吸盘吸引铁器的同时，铁器对吸盘也有吸引力，其大小小于吸盘对铁器的吸引力
C．此时吸盘对铁器的吸引力一定等于铁器的重力
D．增大电磁铁中的电流，它们仍将静止在空中，但吸盘对铁器的吸引力一定大于铁器的重力
二、填空题（共5题）
1、
如图所示，开关闭合，滑动变阻器的滑片位于a端，小铁片被竖直吸在电磁铁的左侧。若将滑片从a端移动到中点，则铁片受到电磁铁的吸引力将　??
　，铁片受到的摩擦力将　??
　。（均选填“变大”、“不变”或“变小”）
2、
小明发现楼房大门的上方有一块电锁如图所示，关门时，它会把铁门吸住按下开关时，吸力消失，门可以推开，由此判断电锁可能是________，门外开关与门内开关是________联的（选填“串”或“并”）。
3、
科学进步是推动人类文明发展的重要动力，科学技术也在影响我们的生活。
（1）电能的广泛采用具有划时代的意义，但要注意用电安全。如果我们发现有人发生触电事故，应先　??
　，再报警和施救。
（2）电磁继电器能实现用低电压控制高电压、弱电流控制强电流。如图所示的电路，a、b处接电动机或指示灯。当低压控制电路断开时，指示灯亮；当低压控制电路闭合时，电动机工作。则a处接的是　??
　。
（3）线上学习时，同学们注视屏幕，眨眼频率降低，这时泪液会过度　??
　（填物态变化名称），使眼睑与眼球之间的摩擦增大，眼睛会有干涩和异物感。如果连续学习时间过长，睫状肌会疲劳。为了保护眼睛，课间要休息或远眺。
4、
如图所示，A、B两个相同的铁钉上绕有不同匝数的线圈，把它们接入电路中。
（1）闭合开关，铁钉下端都吸引了大头针，这是因为线圈通电时，铁钉具有磁性，由安培定则可知：A的上端为它的　??
　（填“N”或“S”）极；
（2）B铁钉能吸引更多的大头针，这是因为绕在它上面的线匝数较多，而线圈中的电流　??
　（填“大于”、“等于”或“小于”）绕在A铁钉上的线圈中的电流；
（3）不改变线圈匝数，要想铁钉能吸引更多的大头针，可以将滑片P向　??
　（填“左”或“右”）移。
5、
虽然纯净的水是不导电的，但一般的水都能导电。根据水的导电性可以设计一种水位自动报警器，其原理如图所示?图中的螺线管中插入了一根软铁棒，通电后磁性会更_____(选填“强”或“弱”)；当水位到达金属块A时，_____(选填“红”或“绿”)灯亮。
三、实验,探究题（共1题）
1、
图是探究通电螺线管外部磁场分布的实验过程图（俯视图），其中深色端是小磁针北极。
(1)当螺线管通电时，周围的小磁针的分布如图甲所示，据此可得结论
①通电螺线管周围存在_____；
②通电螺线管外部磁场分布与_____的磁场相似，此时螺线管的右端是_____极；
(2)当螺线管的电流如图乙时，小磁针的分布如图乙所示（其中深色端是北极），据此可知通电螺线管外部磁场分布跟_____有关；
(3)下列做法中，一定能使乙图中的通电螺线管磁性增强的是_____。(只填序号)
①将有磁性的条形磁体插入螺线管中
②将没有磁性的铁芯插入螺线管中
③增大通过螺线管的电流
④增加螺线管的匝数
四、作图题（共2题）
1、
为了探究“外形相同的电磁铁磁性的强弱跟线圈匝数的关系”，某同学设计了如图所示的电路。要求滑动变阻器的滑片P向A端移动时，电路中的电流增大。请在图中用笔画线代替导线，将电路连接完整。
2、
随州市乡村振兴计划稳步推进，大棚蔬菜种植给农民带来可喜收入。刘大爷家大棚温度监控电路如图所示，棚内温度正常时“温控开关”处于断开状态，绿灯亮；棚内温度不正常时“温控开关”处于闭合状态，电磁铁通电工作，电铃响红灯亮。刘大爷使用中发现电铃和红灯只要拆卸掉任意一个，另一个也“没有电”。在图中画几匝电磁铁的绕线并将绿灯、红灯、电铃接入电路。
答案：
一、选择题
1、
D
2、
D
3、
D
4、
D
5、
C
6、
D
7、
D
8、
D
9、
B
10、
C
11、
A　
12、
A
13、
C　14、
B
15、
D?
二、填空题
1、
变大；不变。
2、
电磁铁；并。
3、
（1）切断电源；（2）指示灯；（3）汽化。
4、
（1）N；（2）等于；（3）左。
5、
???
(1).
强???
(2).
红
三、实验,探究题
1、
磁场???
条形磁体???
北（N）???
电流的方向???
②③④???
四、作图题
1、
2、
