20.4 电动机—人教版九年级全一册物理同步练习(word版 带答案)

20.4
电动机

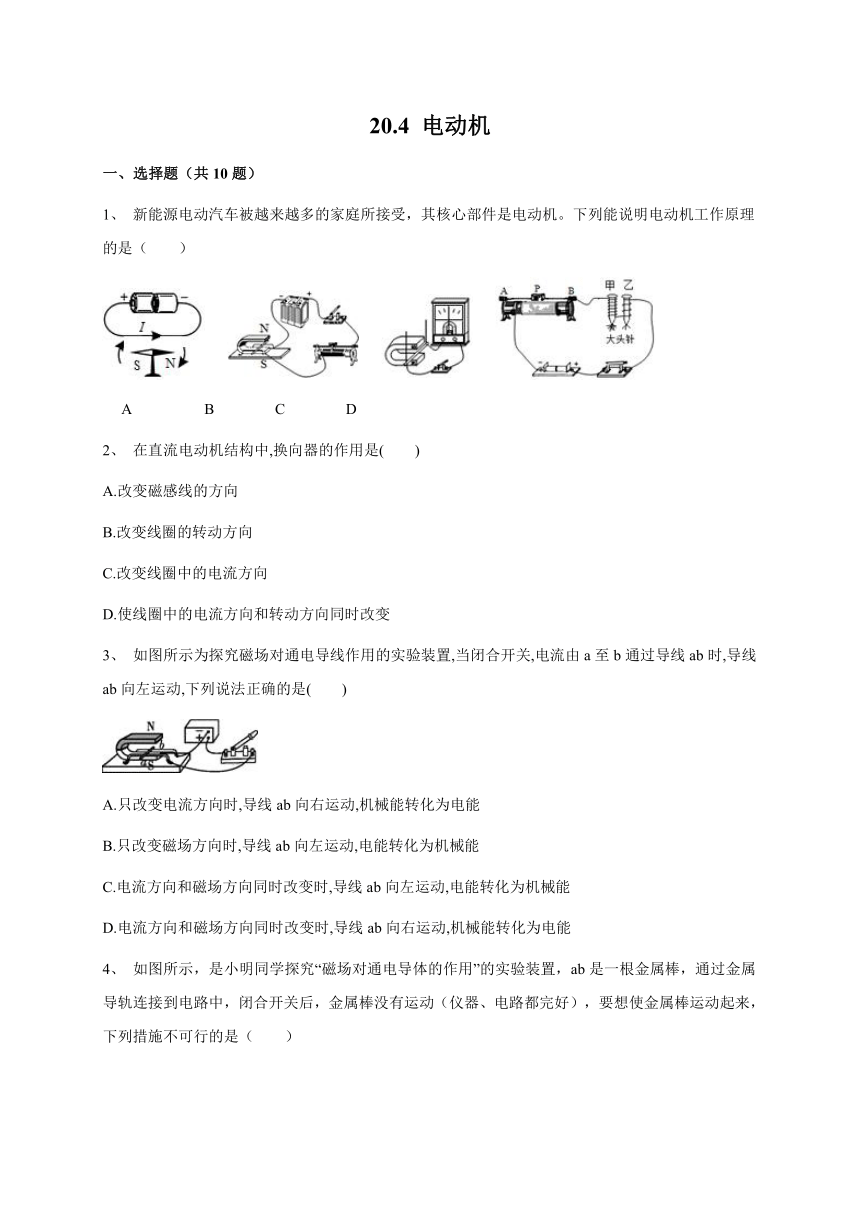

一、选择题（共10题）
1、
新能源电动汽车被越来越多的家庭所接受，其核心部件是电动机。下列能说明电动机工作原理的是（　　）
?
A?
?
?
?
?
?
?B?
?
?
?
?
?C?
?
?
?
?
?D?
?
2、
在直流电动机结构中,换向器的作用是(　　)
A.改变磁感线的方向
B.改变线圈的转动方向
C.改变线圈中的电流方向
D.使线圈中的电流方向和转动方向同时改变
3、
如图所示为探究磁场对通电导线作用的实验装置,当闭合开关,电流由a至b通过导线ab时,导线ab向左运动,下列说法正确的是(　　)
A.只改变电流方向时,导线ab向右运动,机械能转化为电能
B.只改变磁场方向时,导线ab向左运动,电能转化为机械能
C.电流方向和磁场方向同时改变时,导线ab向左运动,电能转化为机械能
D.电流方向和磁场方向同时改变时,导线ab向右运动,机械能转化为电能
4、

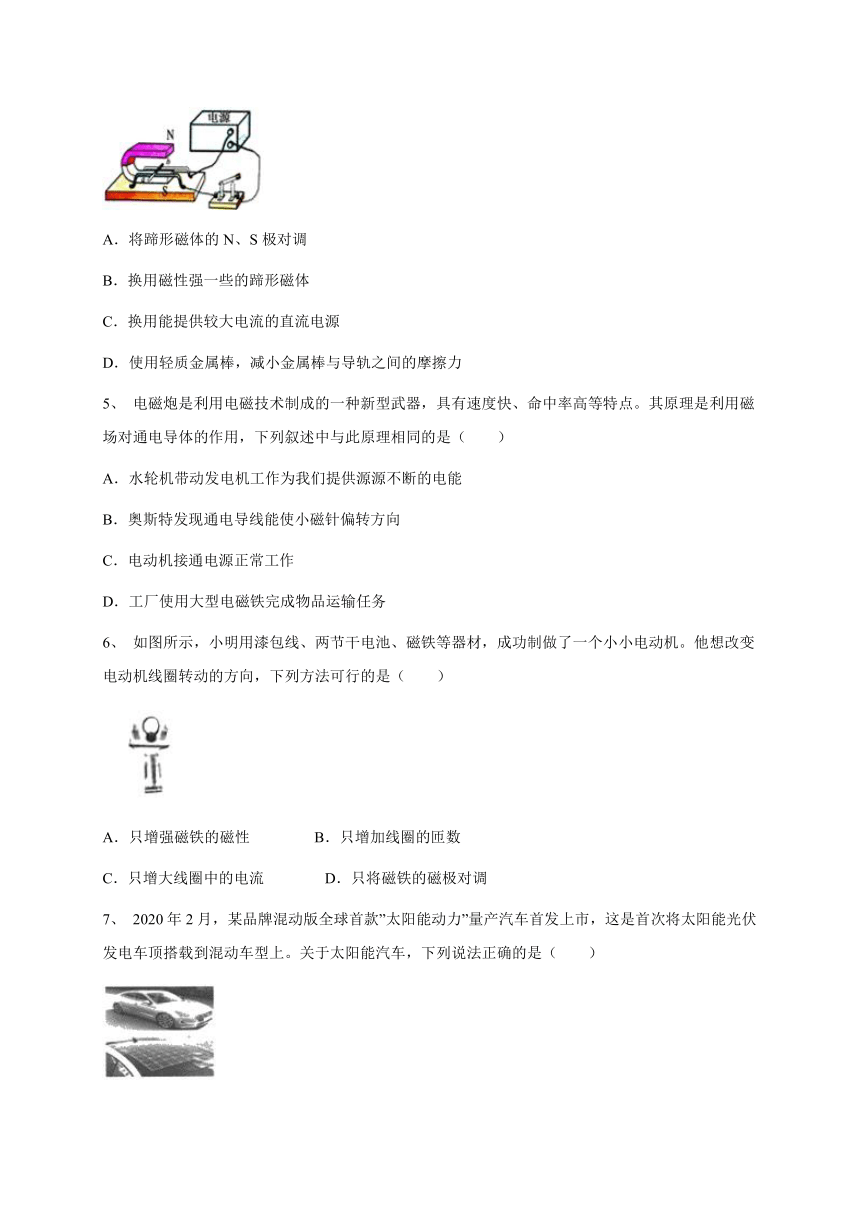

如图所示，是小明同学探究“磁场对通电导体的作用”的实验装置，ab是一根金属棒，通过金属导轨连接到电路中，闭合开关后，金属棒没有运动（仪器、电路都完好），要想使金属棒运动起来，下列措施不可行的是（　　）
A．将蹄形磁体的N、S极对调
B．换用磁性强一些的蹄形磁体
C．换用能提供较大电流的直流电源
D．使用轻质金属棒，减小金属棒与导轨之间的摩擦力
5、
电磁炮是利用电磁技术制成的一种新型武器，具有速度快、命中率高等特点。其原理是利用磁场对通电导体的作用，下列叙述中与此原理相同的是（　　）
A．水轮机带动发电机工作为我们提供源源不断的电能
B．奥斯特发现通电导线能使小磁针偏转方向
C．电动机接通电源正常工作
D．工厂使用大型电磁铁完成物品运输任务
6、
如图所示，小明用漆包线、两节干电池、磁铁等器材，成功制做了一个小小电动机。他想改变电动机线圈转动的方向，下列方法可行的是（　　）
A．只增强磁铁的磁性???????????????
B．只增加线圈的匝数???
C．只增大线圈中的电流??????????????
D．只将磁铁的磁极对调
7、

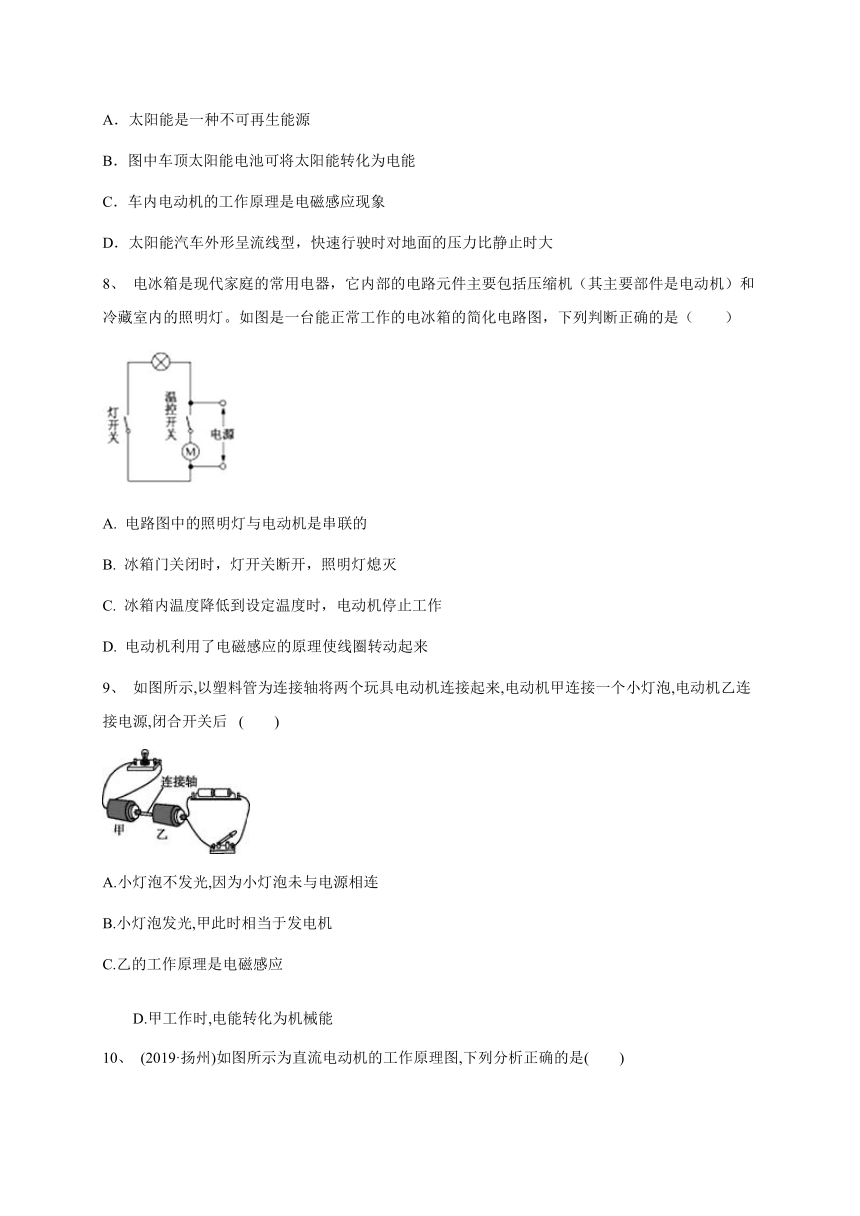

2020年2月，某品牌混动版全球首款”太阳能动力”量产汽车首发上市，这是首次将太阳能光伏发电车顶搭载到混动车型上。关于太阳能汽车，下列说法正确的是（　　）
A．太阳能是一种不可再生能源???
B．图中车顶太阳能电池可将太阳能转化为电能???
C．车内电动机的工作原理是电磁感应现象???
D．太阳能汽车外形呈流线型，快速行驶时对地面的压力比静止时大
8、
电冰箱是现代家庭的常用电器，它内部的电路元件主要包括压缩机（其主要部件是电动机）和冷藏室内的照明灯。如图是一台能正常工作的电冰箱的简化电路图，下列判断正确的是（　　）
A.
电路图中的照明灯与电动机是串联的
B.
冰箱门关闭时，灯开关断开，照明灯熄灭
C.
冰箱内温度降低到设定温度时，电动机停止工作
D.
电动机利用了电磁感应的原理使线圈转动起来
9、
如图所示,以塑料管为连接轴将两个玩具电动机连接起来,电动机甲连接一个小灯泡,电动机乙连接电源,闭合开关后?
(　　)
A.小灯泡不发光,因为小灯泡未与电源相连
B.小灯泡发光,甲此时相当于发电机
C.乙的工作原理是电磁感应
D.甲工作时,电能转化为机械能
10、
(2019·扬州)如图所示为直流电动机的工作原理图,下列分析正确的是(　　)
A.改变磁场方向可以改变线圈转动的方向
B.电动机通电后不转,一定是电路断路
C.电动机工作过程中,消耗的电能全部转化为机械能
D.线圈连续转动是靠电磁继电器来实现的
二、填空题（共5题）
1、
小华同学课余时间喜欢自己动手组装模型。有一次，他组装了一辆太阳能模型小车，闭合开关后，发现小车是倒着行驶，经检查后，发现是电源正负极的连接与说明书上的设计图不符，调换电源正负极后，发现小车能正向行驶了，这说明电动机的转动方向与电流的　??
　（选填“大小”或“方向”）有关。
2、
如图所示的装置可以用来研究_________(填“电动机”或“发电机”)的工作原理。
将图中的电源换成电流表，闭合开关，让导体ab左右摆动，发现电流表指针偏转，表明导体ab中_____(填“有”或“没有”)感应电流通过，导体ab的机械能转化为________能。
3、
白炽灯是一种电流通过灯丝，灯丝发热发光的照明电器，将强磁体靠近通电白炽灯的灯丝，如图所示，可以观察到灯丝______，说明______，由此原理可以制成______。
4、
如图所示实验装置中,磁体和导体棒均水平放置,断开开关S2,闭合S1,使导体棒水平向右运动,灵敏电流计G的指针向右偏,这是　　　　现象。为使G的指针向左偏,可使导体棒向　　　　运动。断开S1,闭合S2,导体棒能运动起来,依据此原理可制成　　　　(选填“电动机”或“发电机”)。?
5、
王建同学对微风电风扇产生了兴趣,将它与小灯泡按如图甲所示的电路连接并进行实验。用手快速拨动风扇叶片,这时发现小灯泡发光,微风电风扇居然变成了　　　　机,此时它的工作原理是　　　　　,这一过程中的能量转化是　　　　　　　　　　　　,电路可简化为图乙中的图　　　　。?
三、实验,探究题（共2题）
1、
同学们在制作电动机模型时，把一段粗漆包线烧成约3cm×2cm的矩形线圈，漆包线在线圈的两端各伸出约3cm。然后，用小刀刮两端引线的漆皮。用硬金属丝做两个支架，固定在硬纸板上。两个支架分别与电池的两极相连。把线圈放在支架上，线圈下放一块强磁铁，如图所示。给线圈通电并用手轻推一下，线圈就会不停的转下去。
（1）在漆包线两端用小刀刮去引线的漆皮，刮线的要求是________（填选项“A”或“B”）。
A.两端全刮掉?
B.一端全部刮掉，另一端只刮半周
（2）线圈在转动过程中________能转化为________能。
（3）小华组装好实验装置，接通电源后，发现线圈不能转动，写出一条可能造成该现象的原因_______________________。
2、
研究电动机的工作过程。
甲
乙
丙
(1)
电动机的工作原理是磁场对??
有力的作用。甲图中，线圈左右两边框ab、cd的受力方向相反，其原因是??
。线圈从图示位置再转动??
度后线圈将恰好达到平衡位置，并最终停在该位置。
(2)
乙图中的线圈可以持续转动，是因为它加装了??
，该装置能在线圈??
(选填“刚转到”、“即将转到”或“刚转过”)平衡位置时，自动改变线圈中的电流方向。
?(3)
①丙图所示的电动机模型中，调换器件??
（填图中的序号）的放置可方便改变电动机的转动方向。
②通电后电动机模型不转动，若是接触不良，可以把铜片(电刷)再弯曲一下，以增加它
的??
（填物质的物理属性）。
答案
一、选择题
1、
B
2、
C　3、
C
4、
A
5、
C
6、
D
7、
B
8、
BC
9、
B
10、
A　
二、填空题
1、
方向。
2、(1).
电动机???
(2).
有???
(3).
电
3、(1).
晃动???
(2).
通电导体在磁场中受力???
(3).
电动机
4、
电磁感应　左　电动机
5、
发电　电磁感应　机械能转化为电能　a
三、实验,探究题
1、（1）B
（2）电能、机械能
（3）电源电压低
2、
?(1)电流(或通电线圈)?
电流方向不同?
90?
(2)换向器?
刚转过?
(3)
?①
弹性
