2020-2021学年度人教版初中物理随堂达标真题训练——15.2电流和电路(word版 带答案)

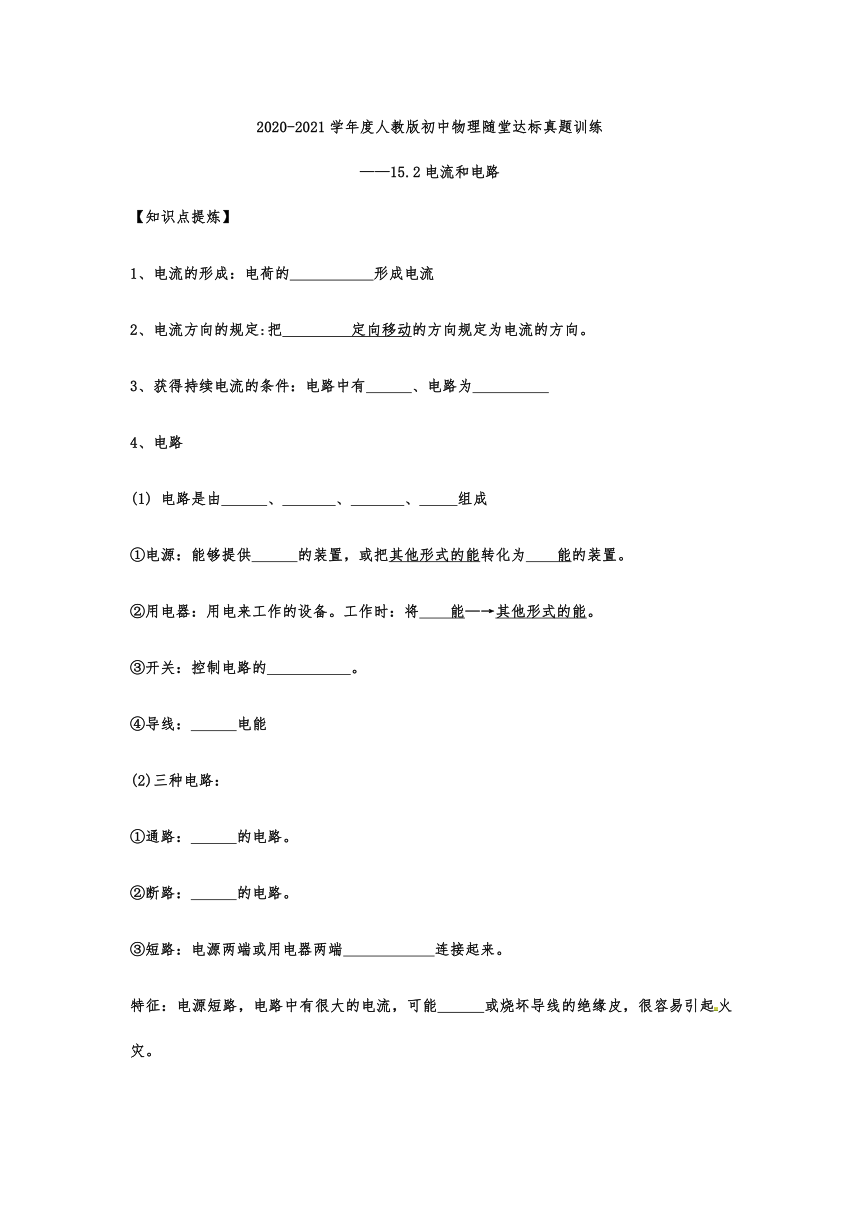

2020-2021学年度人教版初中物理随堂达标真题训练
——15.2电流和电路
【知识点提炼】
1、电流的形成：电荷的
形成电流
2、电流方向的规定:把
定向移动的方向规定为电流的方向。
3、获得持续电流的条件：电路中有
、电路为
4、电路
(1)
电路是由
、
、
、
组成
①电源：能够提供
的装置，或把其他形式的能转化为
能的装置。
②用电器：用电来工作的设备。工作时：将
能—→其他形式的能。
③开关：控制电路的
。
④导线：
电能
(2)三种电路：
①通路：
的电路。
②断路：
的电路。
③短路：电源两端或用电器两端
连接起来。
特征：电源短路，电路中有很大的电流，可能
或烧坏导线的绝缘皮，很容易引起火灾。

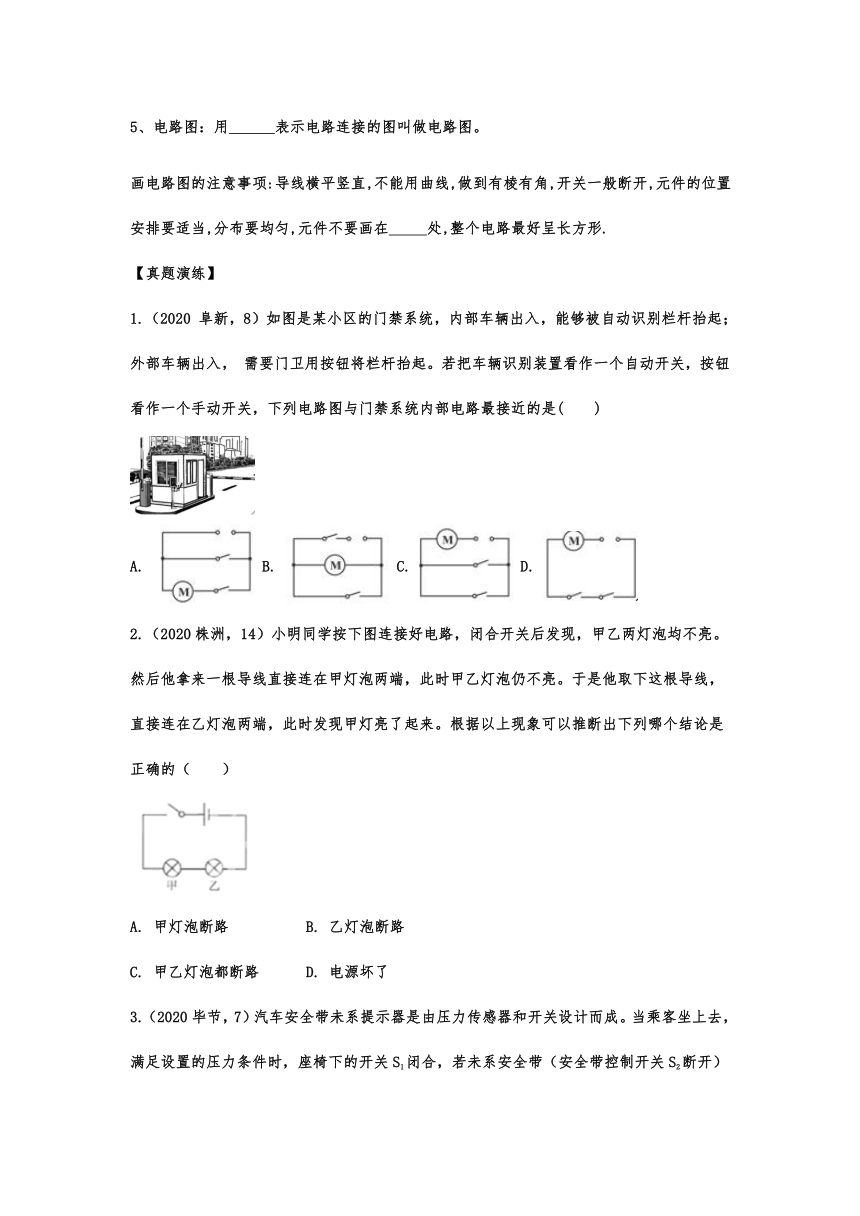

5、电路图：用
表示电路连接的图叫做电路图。
画电路图的注意事项:导线横平竖直,不能用曲线,做到有棱有角,开关一般断开,元件的位置安排要适当,分布要均匀,元件不要画在
处,整个电路最好呈长方形.
【真题演练】
1.（2020
阜新，8）如图是某小区的门禁系统，内部车辆出入，能够被自动识别栏杆抬起；外部车辆出入，
需要门卫用按钮将栏杆抬起。若把车辆识别装置看作一个自动开关，按钮看作一个手动开关，下列电路图与门禁系统内部电路最接近的是(　　)
A.
B.
C.
D.
2.（2020株洲，14）小明同学按下图连接好电路，闭合开关后发现，甲乙两灯泡均不亮。然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮。于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来。根据以上现象可以推断出下列哪个结论是正确的（　　）
A.
甲灯泡断路
B.
乙灯泡断路
C.
甲乙灯泡都断路
D.
电源坏了

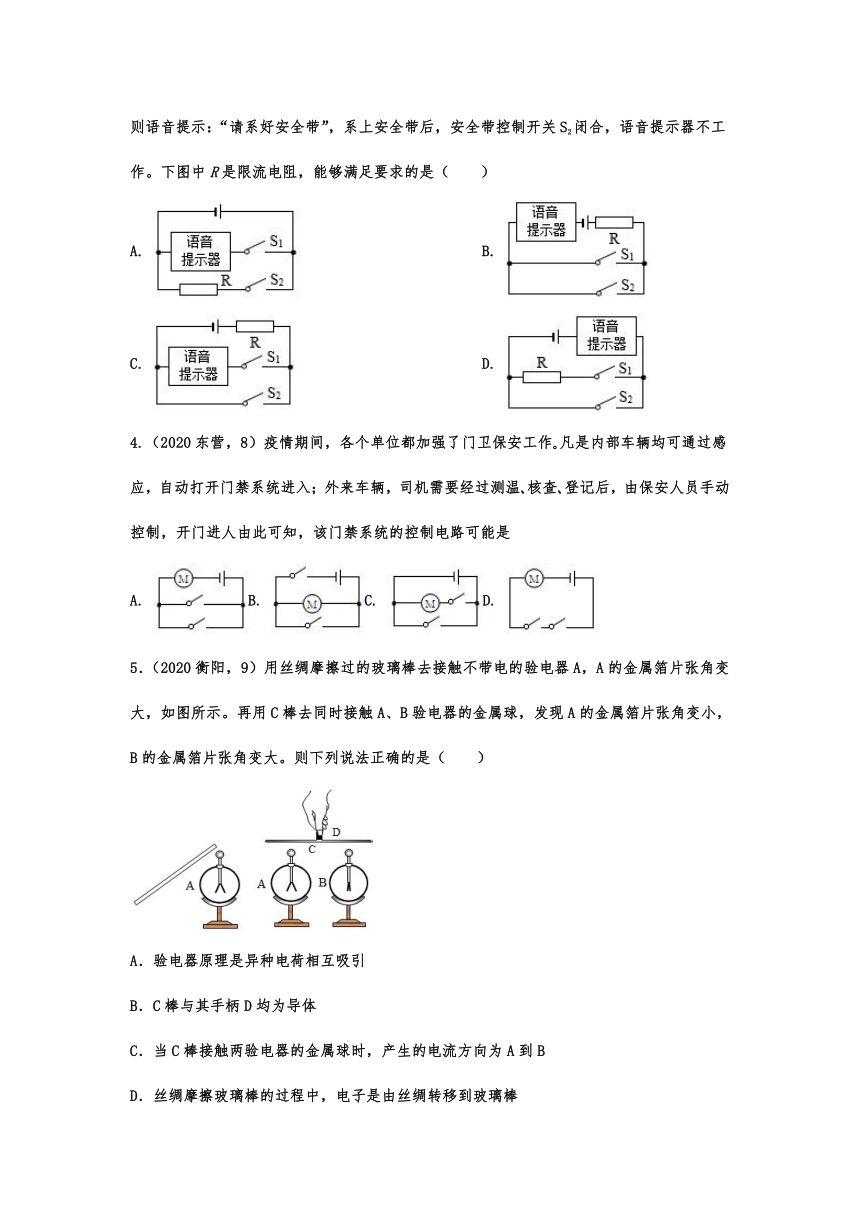

3.（2020毕节，7）汽车安全带未系提示器是由压力传感器和开关设计而成。当乘客坐上去，满足设置的压力条件时，座椅下的开关S1闭合，若未系安全带（安全带控制开关S2断开）则语音提示：“请系好安全带”，系上安全带后，安全带控制开关S2闭合，语音提示器不工作。下图中R是限流电阻，能够满足要求的是（　　）
A.
B.
C.
D.
4.（2020东营，8）疫情期间，各个单位都加强了门卫保安工作?凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温?核查?登记后，由保安人员手动控制，开门进人由此可知，该门禁系统的控制电路可能是
A.
B.
C.
D.
5．（2020衡阳，9）用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（　　）
A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．当C棒接触两验电器的金属球时，产生的电流方向为A到B
D．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒

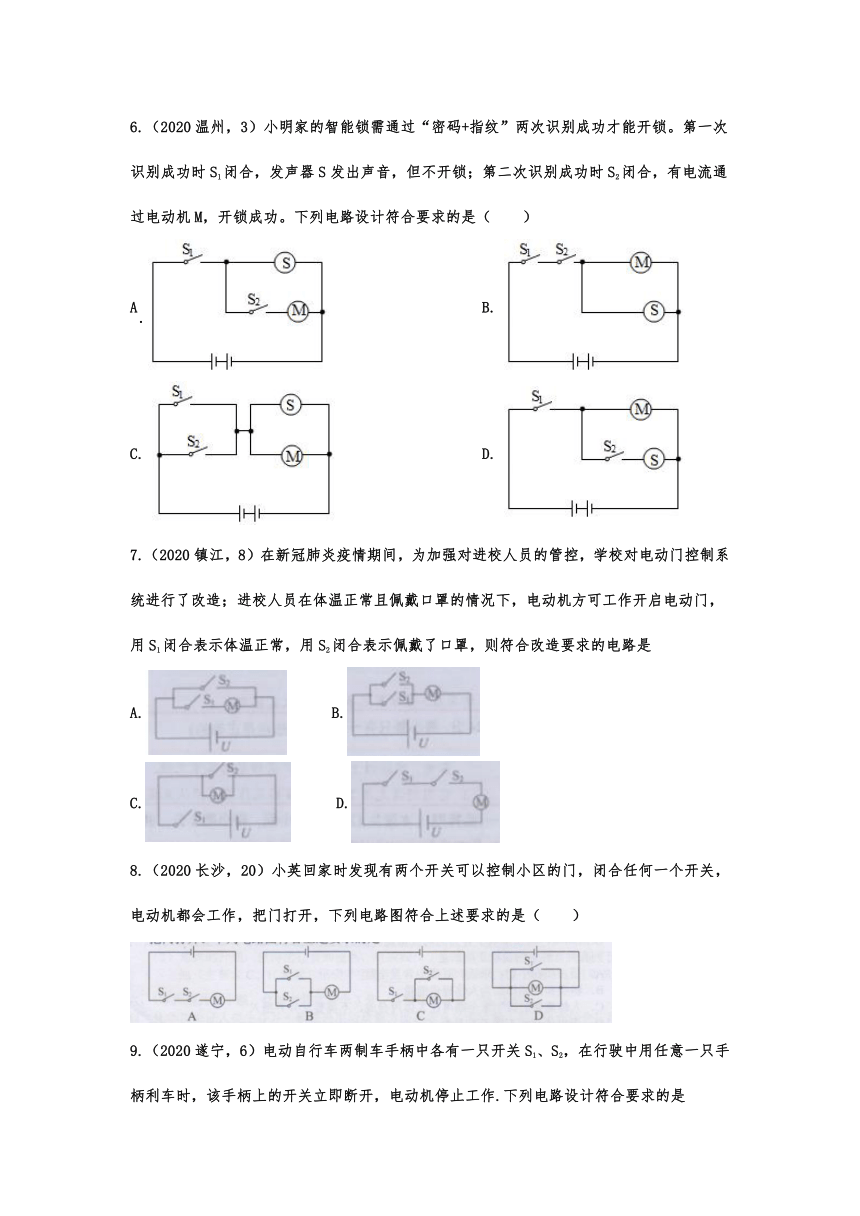

6.（2020温州，3）小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时S1闭合，发声器S发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机M，开锁成功。下列电路设计符合要求的是（　　）
A
B.
C.
D.
7.（2020镇江，8）在新冠肺炎疫情期间，为加强对进校人员的管控，学校对电动门控制系统进行了改造；进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门，用S1闭合表示体温正常，用S2闭合表示佩戴了口罩，则符合改造要求的电路是
A.
B.
C.
D.
8.（2020长沙，20）小英回家时发现有两个开关可以控制小区的门，闭合任何一个开关，电动机都会工作，把门打开，下列电路图符合上述要求的是（　　）
9.（2020遂宁，6）电动自行车两制车手柄中各有一只开关S1、S2，在行驶中用任意一只手柄利车时，该手柄上的开关立即断开，电动机停止工作.下列电路设计符合要求的是

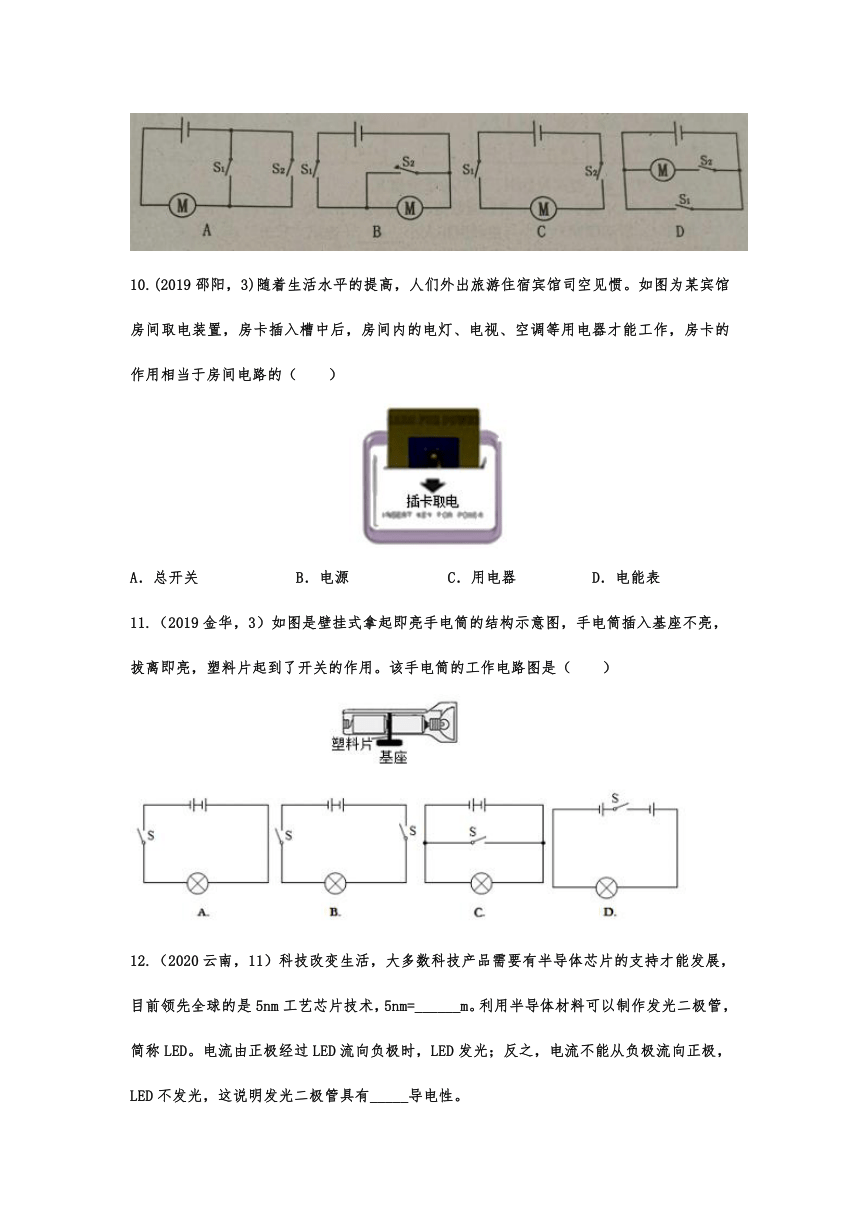

10.(2019邵阳，3)随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（　　）
A．总开关
B．电源
C．用电器
D．电能表
11.（2019金华，3）如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。该手电筒的工作电路图是（　　）
12.（2020云南，11）科技改变生活，大多数科技产品需要有半导体芯片的支持才能发展，目前领先全球的是5nm工艺芯片技术，5nm=______m。利用半导体材料可以制作发光二极管，简称LED。电流由正极经过LED流向负极时，LED发光；反之，电流不能从负极流向正极，LED不发光，这说明发光二极管具有_____导电性。
13.（2020威海，18）不能用手拉触电的人，因为人体是______，家里装修时，控制灯泡的开关处于断开状态，灯泡却亮着，原因可能是______?
14.（2020抚顺，18）如图所示是一款自带投影功能的手机，我们看到的彩色投影画面是由红、______、蓝三种色光混合而成。充电宝给手机充电时，充电宝相当于电路中的______（填“电源”或“用电器”）。
15.（2020鞍山，20）通常情况下，橡胶棒是______（填“导体”或“绝缘体”），与毛皮摩擦过的橡胶棒具有______的性质，用它去接触验电器的金属球，金属箔片张开，则此时验电器带______电，该过程中验电器金属杆里的电流方向是______（填序号即可）（①“从金属箔片到金属球”或②“从金属球到金属箔片”）。
2020-2021学年度人教版初中物理随堂达标真题训练
——15.2电流和电路参考答案
【知识点提炼】
1、电流的形成：电荷的
形成电流
【答案】定向移动
2、电流方向的规定:把
定向移动的方向规定为电流的方向。
【答案】正电荷
3、获得持续电流的条件：电路中有
、电路为
【答案】电源；通路
4、电路
(1)
电路是由
、
、
、
组成
①电源：能够提供
的装置，或把其他形式的能转化为
能的装置。
②用电器：用电来工作的设备。工作时：将
能—→其他形式的能。
③开关：控制电路的
。
④导线：
电能
(2)三种电路：
①通路：
的电路。
②断路：
的电路。
③短路：电源两端或用电器两端
连接起来。
特征：电源短路，电路中有很大的电流，可能
或烧坏导线的绝缘皮，很容易引起火灾。
【答案】电源；用电器；开关；导线；电流；电；电；通断；输送
；接通；断开；直接用导线；烧坏电源
5、电路图：用
表示电路连接的图叫做电路图。
画电路图的注意事项:导线横平竖直,不能用曲线,做到有棱有角,开关一般断开,元件的位置安排要适当,分布要均匀,元件不要画在
处,整个电路最好呈长方形.
【答案】符号；拐角
【真题演练】
1.（2020
阜新，8）如图是某小区的门禁系统，内部车辆出入，能够被自动识别栏杆抬起；外部车辆出入，
需要门卫用按钮将栏杆抬起。若把车辆识别装置看作一个自动开关，按钮看作一个手动开关，下列电路图与门禁系统内部电路最接近的是(　　)
A.
B.
C.
D.
【答案】C
2.（2020株洲，14）小明同学按下图连接好电路，闭合开关后发现，甲乙两灯泡均不亮。然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮。于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来。根据以上现象可以推断出下列哪个结论是正确的（　　）
A.
甲灯泡断路
B.
乙灯泡断路
C.
甲乙灯泡都断路
D.
电源坏了
【答案】B
3.（2020毕节，7）汽车安全带未系提示器是由压力传感器和开关设计而成。当乘客坐上去，满足设置的压力条件时，座椅下的开关S1闭合，若未系安全带（安全带控制开关S2断开）则语音提示：“请系好安全带”，系上安全带后，安全带控制开关S2闭合，语音提示器不工作。下图中R是限流电阻，能够满足要求的是（　　）
A.
B.
C.
D.
【答案】C
4.（2020东营，8）疫情期间，各个单位都加强了门卫保安工作?凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温?核查?登记后，由保安人员手动控制，开门进人由此可知，该门禁系统的控制电路可能是
A.
B.
C.
D.
【答案】A
5．（2020衡阳，9）用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（　　）
A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．当C棒接触两验电器的金属球时，产生的电流方向为A到B
D．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒
【答案】C。
6.（2020温州，3）小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时S1闭合，发声器S发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机M，开锁成功。下列电路设计符合要求的是（　　）
A
B.
C.
D.
【答案】A
7.（2020镇江，8）在新冠肺炎疫情期间，为加强对进校人员的管控，学校对电动门控制系统进行了改造；进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门，用S1闭合表示体温正常，用S2闭合表示佩戴了口罩，则符合改造要求的电路是
A.
B.
C.
D.
【答案】D
8.（2020长沙，20）小英回家时发现有两个开关可以控制小区的门，闭合任何一个开关，电动机都会工作，把门打开，下列电路图符合上述要求的是（　　）
【答案】B。
9.（2020遂宁，6）电动自行车两制车手柄中各有一只开关S1、S2，在行驶中用任意一只手柄利车时，该手柄上的开关立即断开，电动机停止工作.下列电路设计符合要求的是
【答案】C
10.(2019邵阳，3)随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（　　）
A．总开关
B．电源
C．用电器
D．电能表
【答案】A。
11.（2019金华，3）如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。该手电筒的工作电路图是（　　）
【答案】D
12.（2020云南，11）科技改变生活，大多数科技产品需要有半导体芯片的支持才能发展，目前领先全球的是5nm工艺芯片技术，5nm=______m。利用半导体材料可以制作发光二极管，简称LED。电流由正极经过LED流向负极时，LED发光；反之，电流不能从负极流向正极，LED不发光，这说明发光二极管具有_____导电性。
【答案】
(1).
5×10-9m
(2).
单向
13.（2020威海，18）不能用手拉触电的人，因为人体是______，家里装修时，控制灯泡的开关处于断开状态，灯泡却亮着，原因可能是______?
【答案】
(1)导体
(2)开关短路
14.（2020抚顺，18）如图所示是一款自带投影功能的手机，我们看到的彩色投影画面是由红、______、蓝三种色光混合而成。充电宝给手机充电时，充电宝相当于电路中的______（填“电源”或“用电器”）。
【答案】
(1).
绿
(2).
电源
15.（2020鞍山，20）通常情况下，橡胶棒是______（填“导体”或“绝缘体”），与毛皮摩擦过的橡胶棒具有______的性质，用它去接触验电器的金属球，金属箔片张开，则此时验电器带______电，该过程中验电器金属杆里的电流方向是______（填序号即可）（①“从金属箔片到金属球”或②“从金属球到金属箔片”）。
【答案】
(1).
绝缘体
(2).
吸引轻小物体
(3).
负
(4).
①
