2020-2021学年度人教版初中物理随堂达标真题训练——15.5串、并联电路中电流的规律(word版 带答案)

2020-2021学年度人教版初中物理随堂达标真题训练
——15.5串、并联电路中电流的规律
【知识点提炼】
1、串联电路的电流规律:串联电路中各处电流都
。
公式：I=
=
2、并联电路的电流规律:并联电路中总电流等于各支路中电流之
。
公式：
I=
【真题演练】
1.（2020雅安，8）如图所示的电路，闭合开关S、S1后，以下说法正确的是（
）
A.
灯L1、L2串联
B.
电流表A1和A2示数相等
C.
断开S1后，电流表A1示数变小
D.
断开S1后，电流表A2示数变小
2.（2020青岛，13）“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（　　）
A.
用导线连接c、e，电流表只能测量通过灯泡L1的电流
B.
用导线连接d、e，电流表只能测量通过灯泡L2的电流
C.
用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L1的电流
D.
用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流

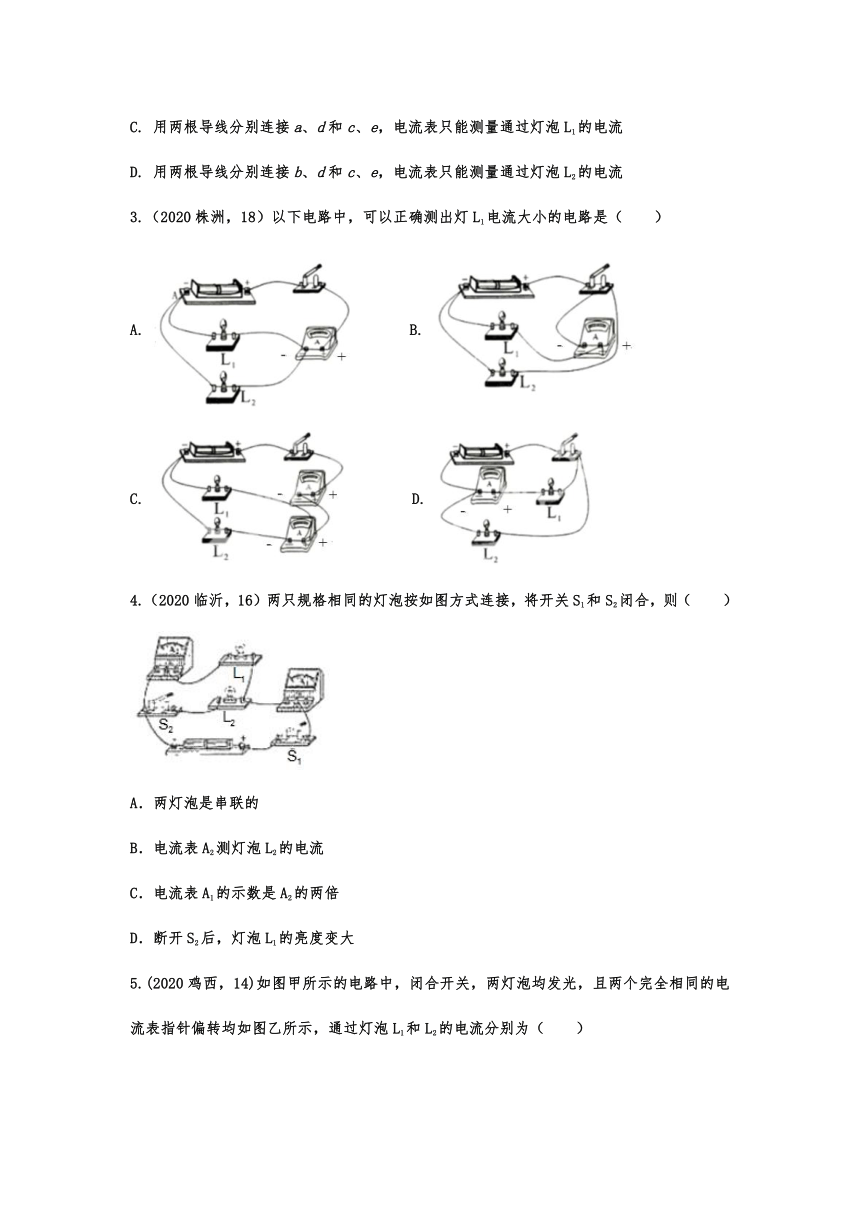

3.（2020株洲，18）以下电路中，可以正确测出灯L1电流大小的电路是（　　）
A.
B.
C.
D.
4.（2020临沂，16）两只规格相同的灯泡按如图方式连接，将开关S1和S2闭合，则（　　）
A．两灯泡是串联的
B．电流表A2测灯泡L2的电流
C．电流表A1的示数是A2的两倍
D．断开S2后，灯泡L1的亮度变大

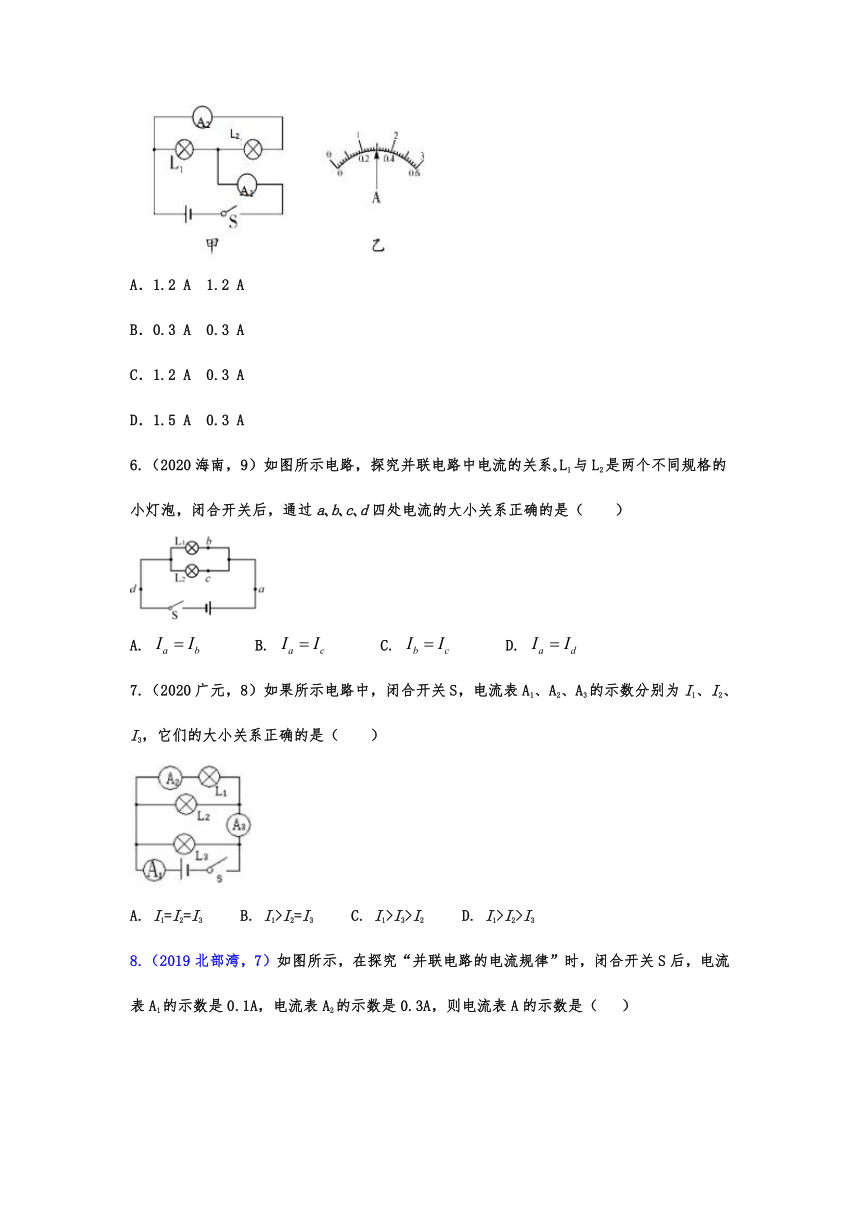

5.(2020鸡西，14)如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（
）
A．1.2
A　1.2
A
B．0.3
A　0.3
A
C．1.2
A　0.3
A
D．1.5
A　0.3
A
6.（2020海南，9）如图所示电路，探究并联电路中电流的关系?L1与L2是两个不同规格的小灯泡，闭合开关后，通过a?b?c?d四处电流的大小关系正确的是（　　）
A.
B.
C.
D.
7.（2020广元，8）如果所示电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是（　　）
A.
I1=I2=I3
B.
I1>I2=I3
C.
I1>I3>I2
D.
I1>I2>I3

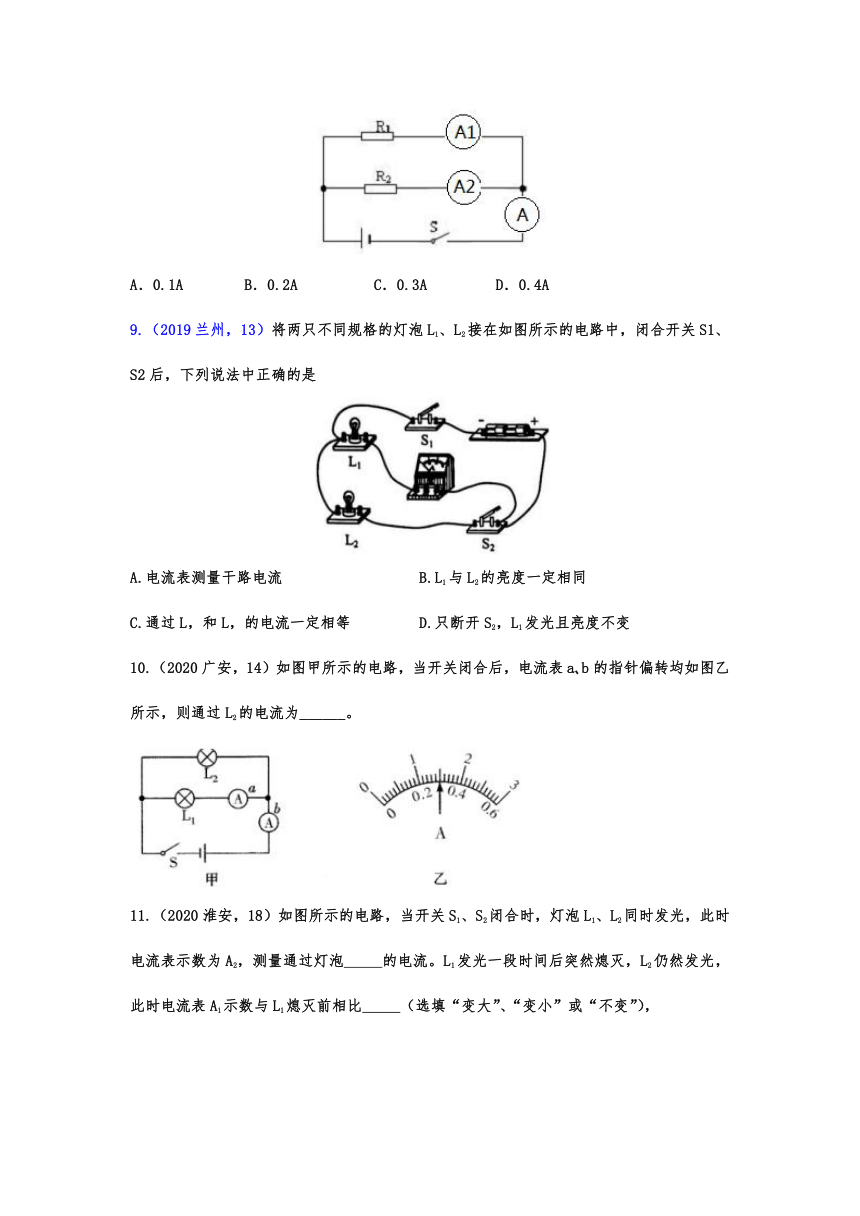

8.（2019北部湾，7）如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A的示数是（
）
A．0.1A
B．0.2A
C．0.3A
D．0.4A
9.（2019兰州，13）将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是
A.电流表测量干路电流
B.L1与L2的亮度一定相同
C.通过L，和L，的电流一定相等
D.只断开S2，L1发光且亮度不变
10.（2020广安，14）如图甲所示的电路，当开关闭合后，电流表a?b的指针偏转均如图乙所示，则通过L2的电流为______。
11.（2020淮安，18）如图所示的电路，当开关S1、S2闭合时，灯泡L1、L2同时发光，此时电流表示数为A2，测量通过灯泡　
　的电流。L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1示数与L1熄灭前相比　
　（选填“变大”、“变小”或“不变”），

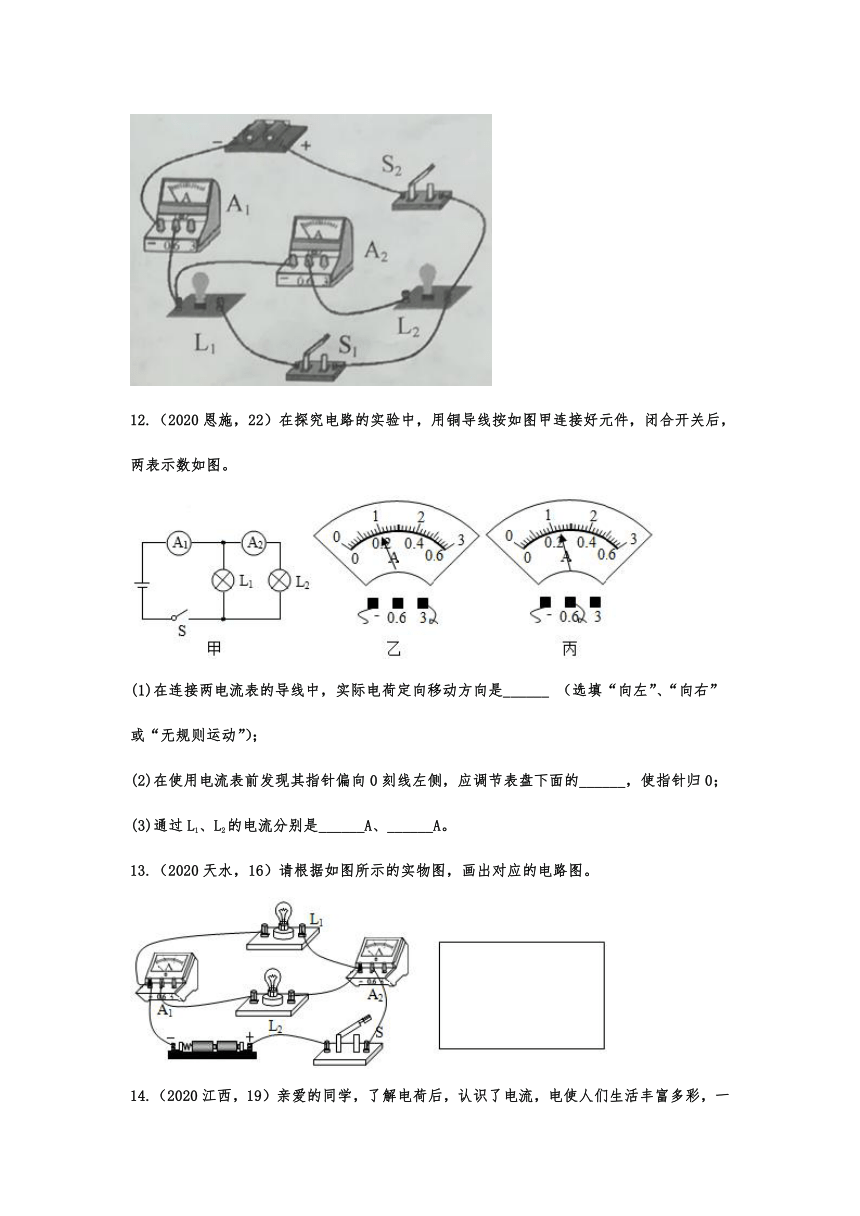

12.（2020恩施，22）在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。
(1)在连接两电流表的导线中，实际电荷定向移动方向是______
（选填“向左”、“向右”或“无规则运动”）；
(2)在使用电流表前发现其指针偏向0刻线左侧，应调节表盘下面的______，使指针归0；
(3)通过L1、L2的电流分别是______A、______A。
13.（2020天水，16）请根据如图所示的实物图，画出对应的电路图。
14.（2020江西，19）亲爱的同学，了解电荷后，认识了电流，电使人们生活丰富多彩，一些电学基本仪器或工具能更好地帮助我们了解电的世界，请你回答以下问题
(1)验电器的主要作用是什么？
(2)测电流时，电流表应与被测用电器如何连接，其依据是什么？
15.（2019淄博，23）在“探究并联电路中的电流关系”实验中。
（1）小明想测量干路电流，连接的电路如图甲所示，检查电路发现只有一根导线接错了，请在这根导线上打上“×”，并改正。
（2）连接正确的电路后，闭合开关，电流表的示数为0.46A，请在图乙中画出指针的位置（O为指针转轴）。
（3）小明换用不同规格的灯泡，多次改变电表位置，将测量数据记录在下表中。
分析数据得出结论：在并联电路中__________________，。
16.（2019成都，26）在“探究串联电路的电流特点”的实验中,小虹同学选用两个不同的小灯泡组成了如图甲所示的串联电路,然后用一个电流表分别接在a、b、c三处去测量电流。
(1)她先把电流表接在a处，闭合开关后,发现两灯的亮度不稳定,电流表的指针也来回摆动。故障的原因可能是
。
A.某段导线断开
B.某接线柱处接触不良
C.某灯泡被短路
D.电流表被烧坏
(2)她排除故障后,重新闭合开关.电流表的指针指示位置如图乙所示.则所测的电流值为
A。
(3)她测量了a、b、c三处的电流,又改变灯泡的规格进行了多次实验,其中-次实验的测量数据如下表,在分析数据时,她发现三处的测量值有差异。下列分析正确的是
。
A.可能是因为测量误差造成的
B.是因为没有对电流表调零造成的
C.串联电路中各处的电流本来就不等
D.电流从电源正极流向负极的过程中,电流越来越小
2020-2021学年度人教版初中物理随堂达标真题训练
——15.5串、并联电路中电流的规律参考答案
【知识点提炼】
1、串联电路的电流规律:串联电路中各处电流都
。
公式：I=
=
2、并联电路的电流规律:并联电路中总电流等于各支路中电流之
。
公式：
I=
【答案】相等；I1；I2；和；I1+I2
【真题演练】
1.（2020雅安，8）如图所示的电路，闭合开关S、S1后，以下说法正确的是（
）
A.
灯L1、L2串联
B.
电流表A1和A2示数相等
C.
断开S1后，电流表A1示数变小
D.
断开S1后，电流表A2示数变小
【答案】D
2.（2020青岛，13）“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（　　）
A.
用导线连接c、e，电流表只能测量通过灯泡L1的电流
B.
用导线连接d、e，电流表只能测量通过灯泡L2的电流
C.
用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L1的电流
D.
用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流
【答案】AC
3.（2020株洲，18）以下电路中，可以正确测出灯L1电流大小的电路是（　　）
A.
B.
C.
D.
【答案】CD
4.（2020临沂，16）两只规格相同的灯泡按如图方式连接，将开关S1和S2闭合，则（　　）
A．两灯泡是串联的
B．电流表A2测灯泡L2的电流
C．电流表A1的示数是A2的两倍
D．断开S2后，灯泡L1的亮度变大
【答案】C。
5.(2020鸡西，14)如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（
）
A．1.2
A　1.2
A
B．0.3
A　0.3
A
C．1.2
A　0.3
A
D．1.5
A　0.3
A
【答案】C
6.（2020海南，9）如图所示电路，探究并联电路中电流的关系?L1与L2是两个不同规格的小灯泡，闭合开关后，通过a?b?c?d四处电流的大小关系正确的是（　　）
A.
B.
C.
D.
【答案】D
7.（2020广元，8）如果所示电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是（　　）
A.
I1=I2=I3
B.
I1>I2=I3
C.
I1>I3>I2
D.
I1>I2>I3
【答案】C
8.（2019北部湾，7）如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A的示数是（
）
A．0.1A
B．0.2A
C．0.3A
D．0.4A
【答案】D
9.（2019兰州，13）将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是
A.电流表测量干路电流
B.L1与L2的亮度一定相同
C.通过L，和L，的电流一定相等
D.只断开S2，L1发光且亮度不变
【答案】D
10.（2020广安，14）如图甲所示的电路，当开关闭合后，电流表a?b的指针偏转均如图乙所示，则通过L2的电流为______。
【答案】
1.2A
11.（2020淮安，18）如图所示的电路，当开关S1、S2闭合时，灯泡L1、L2同时发光，此时电流表示数为A2，测量通过灯泡　
　的电流。L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1示数与L1熄灭前相比　
　（选填“变大”、“变小”或“不变”），
【答案】L2；变小。
12.（2020恩施，22）在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。
(1)在连接两电流表的导线中，实际电荷定向移动方向是______
（选填“向左”、“向右”或“无规则运动”）；
(2)在使用电流表前发现其指针偏向0刻线左侧，应调节表盘下面的______，使指针归0；
(3)通过L1、L2的电流分别是______A、______A。
【答案】
(1)向左
(2)调零螺丝
(3)0.76
(4)0.24
13.（2020天水，16）请根据如图所示的实物图，画出对应的电路图。
【答案】如图所示：
14.（2020江西，19）亲爱的同学，了解电荷后，认识了电流，电使人们生活丰富多彩，一些电学基本仪器或工具能更好地帮助我们了解电的世界，请你回答以下问题
(1)验电器的主要作用是什么？
(2)测电流时，电流表应与被测用电器如何连接，其依据是什么？
【答案】(1)验电器的主要作用是检验物体是否带电。
(2)测量电流时，电流表应与被测用电器串联，依据是串联电路中各处的电流相等。
15.（2019淄博，23）在“探究并联电路中的电流关系”实验中。
（1）小明想测量干路电流，连接的电路如图甲所示，检查电路发现只有一根导线接错了，请在这根导线上打上“×”，并改正。
（2）连接正确的电路后，闭合开关，电流表的示数为0.46A，请在图乙中画出指针的位置（O为指针转轴）。
（3）小明换用不同规格的灯泡，多次改变电表位置，将测量数据记录在下表中。
分析数据得出结论：在并联电路中__________________，。
【答案】
(1).
如上图(2).
如上图
(3).
干路电流等于各支路电流之和
16.（2019成都，26）在“探究串联电路的电流特点”的实验中,小虹同学选用两个不同的小灯泡组成了如图甲所示的串联电路,然后用一个电流表分别接在a、b、c三处去测量电流。
(1)她先把电流表接在a处，闭合开关后,发现两灯的亮度不稳定,电流表的指针也来回摆动。故障的原因可能是
。
A.某段导线断开
B.某接线柱处接触不良
C.某灯泡被短路
D.电流表被烧坏
(2)她排除故障后,重新闭合开关.电流表的指针指示位置如图乙所示.则所测的电流值为
A。
(3)她测量了a、b、c三处的电流,又改变灯泡的规格进行了多次实验,其中-次实验的测量数据如下表,在分析数据时,她发现三处的测量值有差异。下列分析正确的是
。
A.可能是因为测量误差造成的
B.是因为没有对电流表调零造成的
C.串联电路中各处的电流本来就不等
D.电流从电源正极流向负极的过程中,电流越来越小
【答案】
（1）B???
（2）0.22A????
（3）A
