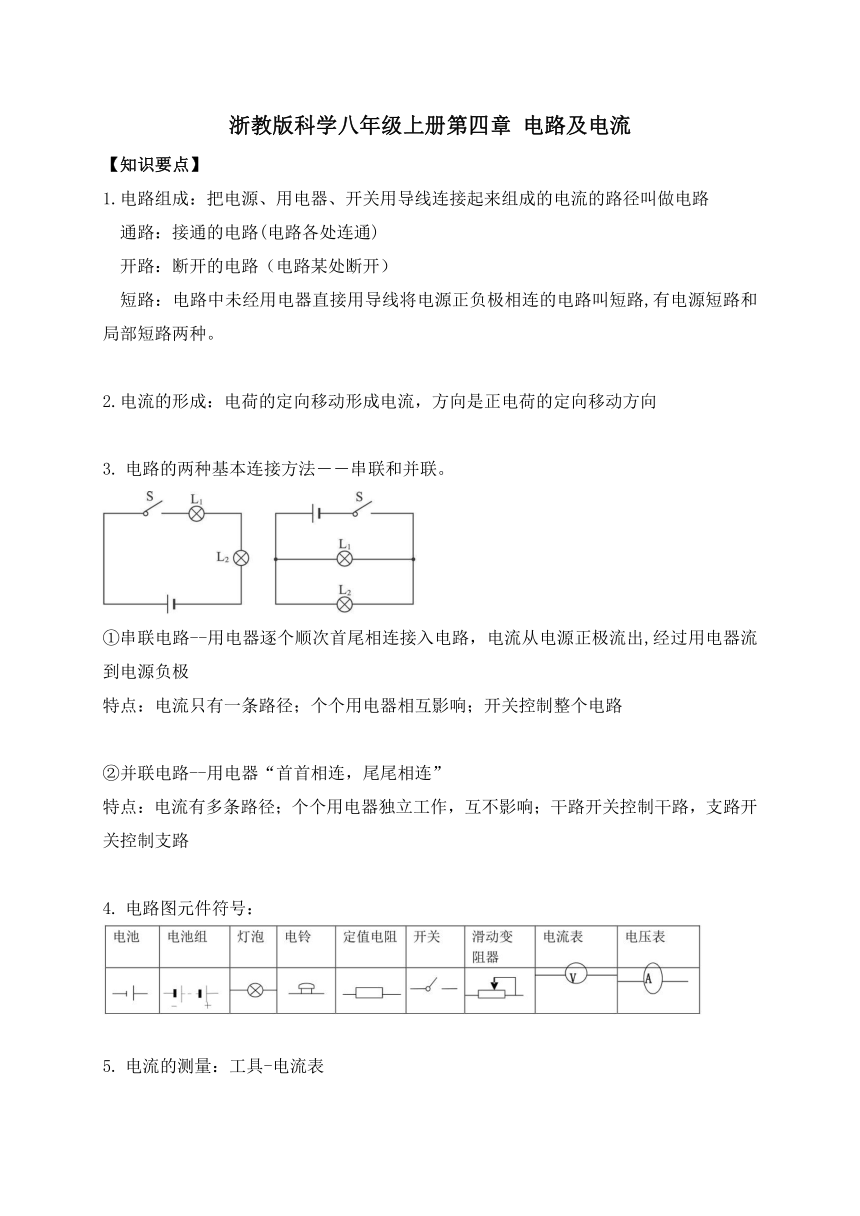

浙教版科学八年级上册第四章 电路及电流
【知识要点】
1.电路组成：把电源、用电器、开关用导线连接起来组成的电流的路径叫做电路
通路：接通的电路(电路各处连通)
开路：断开的电路（电路某处断开）
短路：电路中未经用电器直接用导线将电源正负极相连的电路叫短路,有电源短路和局部短路两种。
2.电流的形成：电荷的定向移动形成电流，方向是正电荷的定向移动方向
电路的两种基本连接方法――串联和并联。
①串联电路--用电器逐个顺次首尾相连接入电路，电流从电源正极流出,经过用电器流到电源负极
特点：电流只有一条路径；个个用电器相互影响；开关控制整个电路
②并联电路--用电器“首首相连，尾尾相连”
特点：电流有多条路径；个个用电器独立工作，互不影响；干路开关控制干路，支路开关控制支路
电路图元件符号：
电流的测量：工具-电流表
(1)量程:电流表通常有两个量程：0~0.6A和0~3A。
A、当使用0~0.6A量程时，每大格表示0.2A，每小格表示0.02A。
B、当使用0~3A量程时，每大格表示1A，每小格表示0.1A
读数时应“先看量程后读数”。
(2)电流表的使用规则
①必须把电流表串联在待测电路中。
②必须使电流从“+”接线柱流入电流表，从“－”接线柱流出电流表。
③绝对不允许不经过用电器而把电流表直接连到电源的两极上。
(3)电路接完后，接通电源前必须先选较大的量程试触，同时观看电流表的指针偏转情况：
①指针不偏转：可能电路有断开的地方。
②指针偏转过激，超过满刻度又被弹回，说明量程选小了。
③指针偏转很小，说明量程选大了。
④指针反向偏转，接线柱接反了。
摩擦起电：物体之间的摩擦，使得一个物体上的电子转移到另一个物体上，得到电子的带负电，失去电子的带等量正电，物体所带电荷叫做静电。
电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引
摩擦起电带电分析：丝绸+，玻璃棒—；毛皮—，橡胶棒+
【典型例题】
1．下列现象中，与静电无关的现象是（　　）
A．用塑料笔杆在头发上摩擦后靠近碎纸屑，纸屑被吸起
B．在干燥的天气里脱毛线衣，会听到轻微的噼啪声
C．买食品时，装食品的塑料袋粘在手上甩不掉
D．用磁铁可以吸引铁屑
2．如图所示的电路图和实物图相对应的是( )
A． B． C． D．
3．用塑料梳子梳头时会因为摩擦而起电，经检验塑料梳子所带的电荷为负电，则梳头时（ ）
A．塑料梳子失去一些电子
B．塑料梳子得到一些电子
C．头发得到一些电子
D．头发和梳子间没有电子转移
4．在测量小灯泡电阻实验中，某电表的示数如图所示。其示数为（ ）
A．1．4伏 B．0．28伏 C．1．4安 D．0．28安
5．如图所示，在探究并联电路的电流规律时，要用一只电流表来测量通过干路的电流，在图中给出的a、b、c三个位置中，电流表的接入位置应为（　　）
A．b点
B．c点
C．a点
D．a、b、c三点均可
6．我们在科学课中画电路图时要用统一的元件符号，下列符号中表示开关的是（ ）
A． B．
C． D．
答案
1-6 DDBDCC
